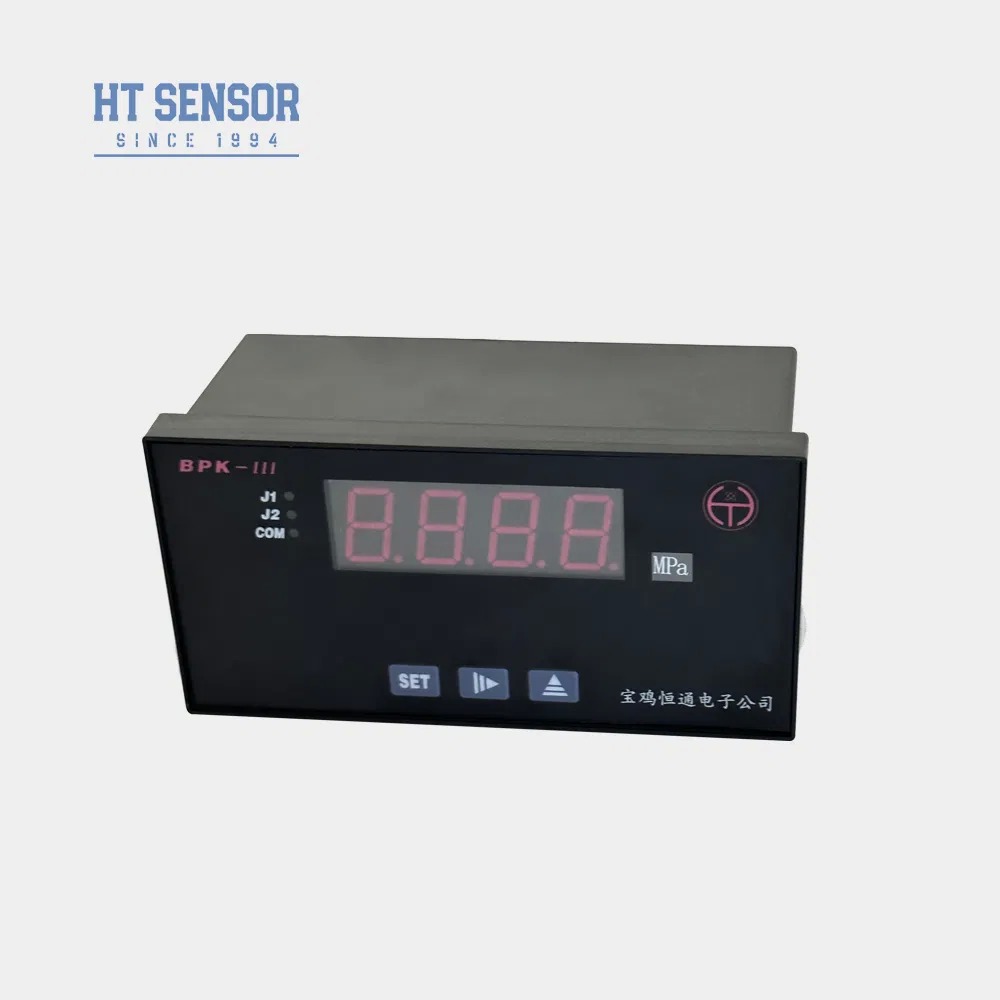

BPK-III মাল্টিপল টাইপ ইনপুট প্রেসার ডিসপ্লে গেজ টেম্পারেচার গেজ সুইচ

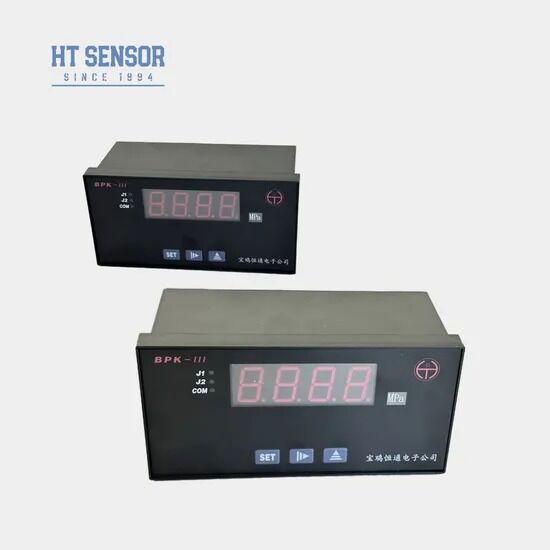

BPK-III মাল্টিপল টাইপ ইনপুট প্রেসার ডিসপ্লে গেজ টেম্পারেচার গেজ

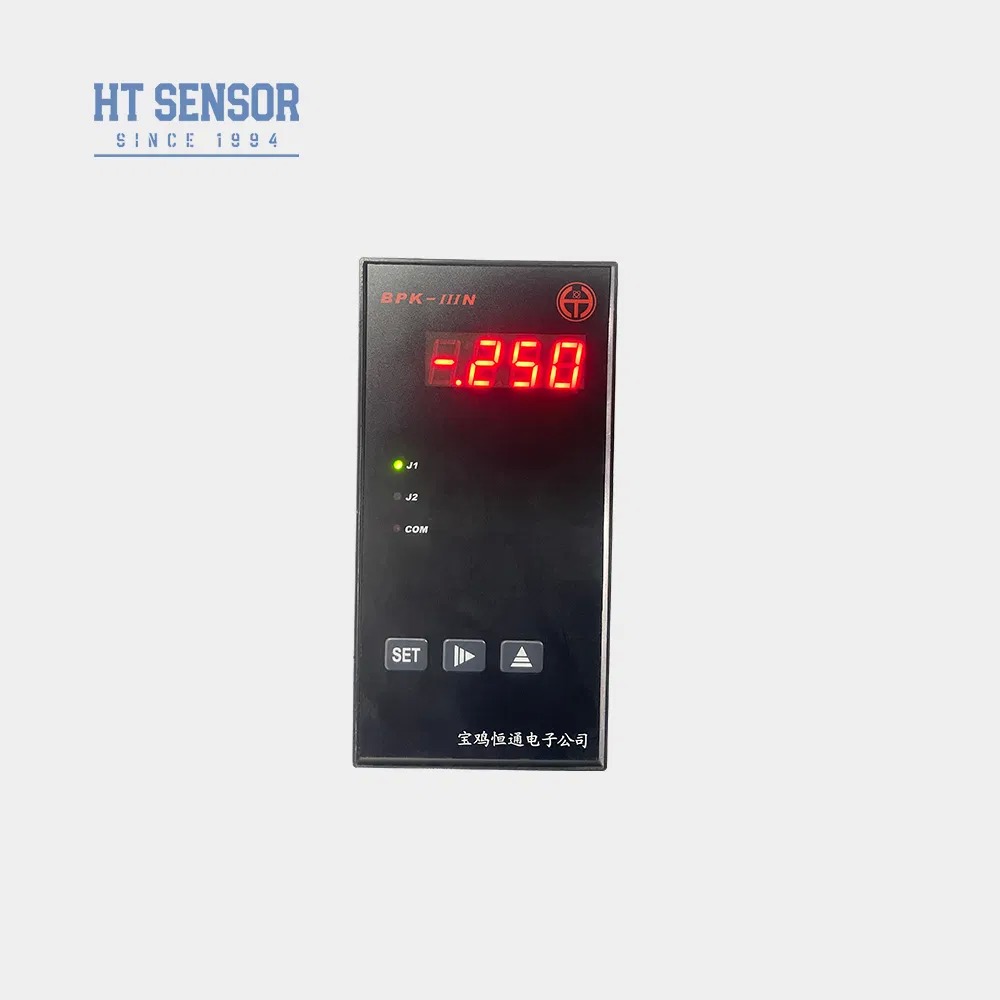

BPK-IIIN প্রেসার গেজ/সুইচ
পণ্য ওভারভিউ
BPK-IIIN সিরিজের কন্ট্রোলারগুলিতে ডিসপ্লে, নিয়ন্ত্রণ এবং ট্রান্সমিশন বৈশিষ্ট্য রয়েছে এবং এগুলি বিভিন্ন স্বয়ংক্রিয় নিয়ন্ত্রণ অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়েছে।
মূল বৈশিষ্ট্য
- একাধিক RTD, থার্মোকাপল, বা স্ট্যান্ডার্ড ইনপুট সিগন্যাল বিকল্প উপলব্ধ
- অরৈখিক সংকেতের জন্য ডিসপ্লে স্কোপ ক্যালিব্রেশন এবং রৈখিক সংকেতের জন্য সেটিং করার ক্ষমতা
- 12-বিট রেজোলিউশন এবং নিয়মিত স্কোপ সহ বিচ্ছিন্ন ট্রান্সমিটিং আউটপুট
- উচ্চ/নিম্ন, উচ্চ/উচ্চ-উচ্চ, বা নিম্ন/নিম্ন-নিম্ন অ্যালার্ম অ্যাকশন প্রকারের জন্য কনফিগারযোগ্য দুটি রিলে আউটপুট
প্রযুক্তিগত বৈশিষ্ট্য
পাওয়ার ও পরিবেশগত
- সরবরাহ ভোল্টেজ: 220VAC / 24VDC (±10%)
- আশেপাশের তাপমাত্রা: 0~50°C
- আপেক্ষিক আর্দ্রতা: ≤85% ক্ষয়হীন গ্যাস পরিবেশ
ইনপুট সিগন্যাল প্যারামিটার
| ইনপুট সিগন্যাল কোড |
ইনপুট সিগন্যাল |
ডিসপ্লে স্কোপ |
রেজোলিউশন |
সঠিকতা |
ইনপুট ইম্পিডেন্স |
| 00 | T TC | 0~400°C | 1°C | 0.2% | 100K |
| 01 | R TC | 0~1600°C | 1°C | 0.2% | 100K |
| 02 | J TC | 0~1200°C | 1°C | 0.2% | 100K |
| 03 | WRe3-WRe25 TC | 0~2300°C | 1°C | 0.2% | 100K |
| 04 | B TC | 350~1800°C | 1°C | 0.2% | 100K |
| 05 | S TC | 0~1600°C | 1°C | 0.2% | 100K |
| 06 | K TC | 0~1300°C | 1°C | 0.2% | 100K |
| 07 | E TC | 0~900°C | 1°C | 0.2% | 100K |
| 08 | Pt100 RTD | -200.~600.0°C | 0.1°C | 0.2% | (0.2mA) |
| 09 | Cu50 RTD | -50.0~150.0°C | 0.1°C | 0.2% | (0.2mA) |
| 10 | 0~375Ω দূরবর্তী চাপ | -1999 থেকে 9999 পর্যন্ত স্কোপের নিম্ন এবং উচ্চ সীমা সেট করা যেতে পারে | 16বিট A/D স্যাম্পেল ব্যবহার করে -1999 থেকে 9999 পর্যন্ত ডিসপ্লে স্কোপ অবিচ্ছিন্ন | 0.2% | (0.2mA) |
| 11 | 0~75mV কারেন্ট ডিভাইডার | | 0.1% | 100K |
| 12 | 0~30mV | | 0.1% | 100K |
| 13 | 0~5V স্ট্যান্ডার্ড সিগন্যাল | | 0.1% | 100K |
| 14 | 1~5V স্ট্যান্ডার্ড সিগন্যাল | | 0.1% | 100K |
| 15 | 0~10V স্ট্যান্ডার্ড সিগন্যাল | | 0.1% | 100K |
| 16 | 0~10 mA স্ট্যান্ডার্ড সিগন্যাল | | 0.1% | 20Ω |
| 17 | 0~20 mA স্ট্যান্ডার্ড সিগন্যাল | | 0.1% | 20Ω |
| 18 | 4~20 mA স্ট্যান্ডার্ড সিগন্যাল | | 0.1% | 20Ω |
অ্যানালগ কারেন্ট আউটপুট প্যারামিটার
| ট্রান্সমিটিং আউটপুট সিগন্যাল |
কারেন্ট আউটপুট |
ট্রান্সমিটিং স্কোপ |
বিচ্ছিন্ন ভোল্টেজ |
সর্বোচ্চ রেজোলিউশন |
সঠিকতা |
লোড ক্যাপাসিটি |
মুক্ত-সার্কিট ভোল্টেজ |
| 00 | 4~20 mA | স্ট্যান্ডার্ড কারেন্ট সিগন্যালে স্কোপের মধ্যে ডেটা প্রেরণ করুন | 1500V | 12bits | 0.3% | ≤500Ω | 15V |
| 01 | 0~20mA | | | | | |
এই পণ্যটি হয় 4~20 mA বা 0~20 mA আউটপুট কারেন্ট সিগন্যাল সহ তৈরি করা হয়েছে। ভোল্টেজ আউটপুট প্রয়োজনীয়তার জন্য, প্রস্তুতকারকের কাছ থেকে কাস্টমাইজেশন উপলব্ধ বা 1~5V, 0~5V, বা 0~10V ভোল্টেজ আউটপুটের জন্য 250 বা 500 ওহম প্রতিরোধকগুলির সাথে সংযোগ করে অর্জন করা যেতে পারে (দ্রষ্টব্য: প্রতিরোধকের নির্ভুলতা সরাসরি ট্রান্সমিশন আউটপুট ভোল্টেজ নির্ভুলতাকে প্রভাবিত করে)।
রিলে আউটপুট যোগাযোগের ক্ষমতা
| ভোল্টেজ |
এসি |
ডিসি |
এসি |
ডিসি |
এসি |
ডিসি |
রিলে লাইফ |
| 250V/120V | 120V/48V | <48V | | | | >100000 বার |
| সর্বোচ্চ কারেন্ট (প্রতিরোধী লোড) | 3A | 2A | 4A | 3A | 5A | 4A |
| সর্বোচ্চ কারেন্ট (ইনডাকটিভ লোড) | 0.3A | 0.2A | 0.4A | 0.3A | 0.5A | 0.4A |
অতিরিক্ত বৈশিষ্ট্য
- ট্রান্সমিটারগুলির জন্য বাহ্যিক DC24V/30mA পাওয়ার সাপ্লাই ক্ষমতা
- থার্মোকাপল সেন্সরগুলির জন্য স্বয়ংক্রিয় তাপমাত্রা ক্ষতিপূরণ ফাংশন
- সংযোগ বিচ্ছিন্নতা সুরক্ষা ফাংশন
মডেলের মাত্রা
| মডেল |
আউটলাইন ডাইমেনশন |
প্যানেল আউটপুট ডাইমেনশন (মিমি) |
নোট |
| BPK-IIIS1 | 160×80×80 (অনুভূমিক) | 152+0.8×76+0.7 | |
| BPK-IIIS2 | 96×48×112 (অনুভূমিক) | 92+0.7×44+0.5 | |
| BPK-IIIN1 | 80×160×80 (উলম্ব) | 76+0.7×152+0.8 | |
| BPK-IIIN2 | 48×96×112 (উলম্ব) | 44+0.5×92+0.7 | |
| BPK-IIIF1 | 96×96×112 (বর্গক্ষেত্র) | 92+0.7×92+0.7 | |
| BPK-IIIF2 | 48×48×108 (বর্গক্ষেত্র) | 44+0.5×44+0.5 | J2 অ্যালার্ম ল্যাম্প সহ J2 রিলে ছাড়া |
| BPK-IIIF3 | 72×72×112 | 67+0.7×67+0.7 | |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
আপনার প্রেসার সেন্সর ট্রান্সমিটারগুলির বৈশিষ্ট্যগুলি কী কী?
উচ্চ নির্ভুলতা, স্থায়িত্ব এবং চমৎকার কর্মক্ষমতা। কাস্টমাইজেশন উপলব্ধ।
আমি কি বিশেষ স্পেসিফিকেশন কাস্টমাইজ করতে পারি?
হ্যাঁ, আমাদের প্রকৌশলীগণ নির্দিষ্ট চাহিদা মেটাতে পণ্য তৈরি করতে পারেন। আমরা OEM এবং ODM পরিষেবা প্রদান করি।
আপনার উৎপাদন ক্ষমতা কত?
আমাদের উত্পাদন সুবিধাগুলি প্রতি মাসে 30,000 পর্যন্ত প্রেসার সেন্সর ট্রান্সমিটার তৈরি করতে পারে, তাই আমরা বৃহৎ আকারের অর্ডারগুলির চাহিদা মেটাতে সম্পূর্ণরূপে সক্ষম। তবে, মসৃণ উত্পাদন এবং বিতরণ সময়সূচী নিশ্চিত করতে আমাদের বিক্রয় দলের সাথে আগে থেকে যোগাযোগ করার পরামর্শ দেওয়া হচ্ছে।
সাধারণ ডেলিভারি সময়কাল কত?
স্ট্যান্ডার্ড মডেলের জন্য 5~8 কার্যদিবস। কাস্টমাইজড পণ্য পরিবর্তিত হতে পারে।
পণ্যগুলির দাম কিভাবে নির্ধারণ করা হয়? কোন ছাড় আছে?
বাল্ক অর্ডার বা দীর্ঘমেয়াদী অংশীদারদের জন্য ছাড় সহ প্রতিযোগিতামূলক মূল্য।
আপনার পণ্যগুলির ওয়ারেন্টি কী? এবং বিক্রয়োত্তর পরিষেবা?
আমাদের ওয়ারেন্টি সময় চালান হওয়ার পরে 24 মাস, এবং আমাদের বিক্রয়োত্তর দল 24 ঘন্টার মধ্যে আপনার প্রশ্নের উত্তর দেবে। পিসি নেটওয়ার্কের মাধ্যমে দূরবর্তী নির্দেশনা সর্বদা উপলব্ধ।
