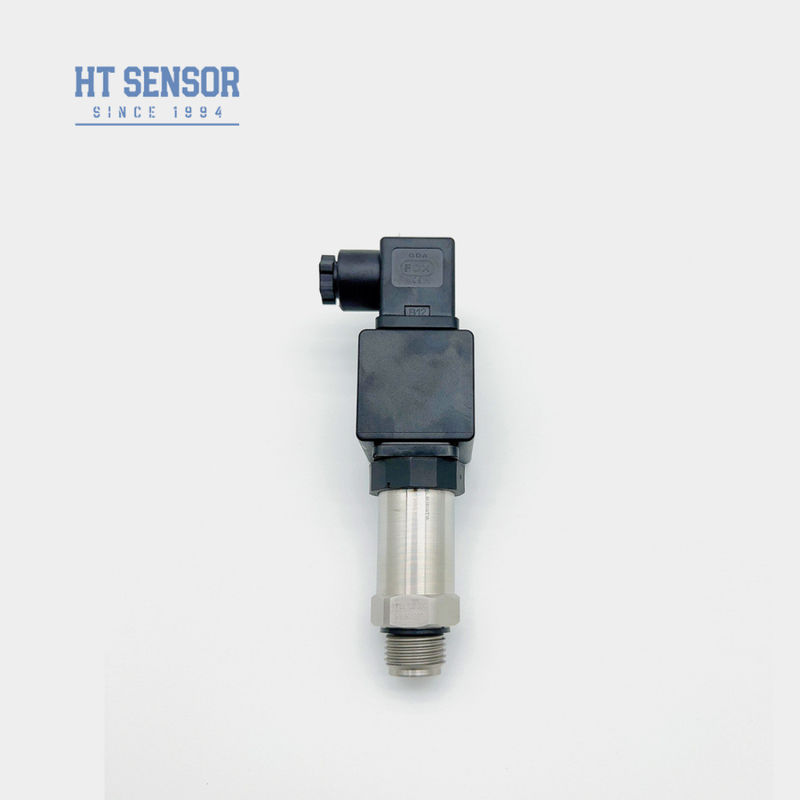

BPHT24 Pরিসার্চটিরেন্সমিটার
চাপ ট্রান্সমিটার সেন্সর প্রবর্তনঃ
BPHT24 চাপ ট্রান্সমিটার সিগন্যাল পরিমাপ উপাদান হিসাবে HT সিরিজের সমতল ডায়াফ্রাম সিলিকন চাপ-প্রতিরোধ বিচ্ছিন্নতা তেল ভরা কোর ব্যবহার করে।সিগন্যাল প্রসেসিং সার্কিট একটি স্টেইনলেস স্টীল হাউজিং ভিতরে অবস্থিত, সেন্সর সংকেতকে একটি স্ট্যান্ডার্ড আউটপুট সংকেতে রূপান্তর করে। এই চাপ ট্রান্সমিটারটি প্রধানত এমন জায়গায় ব্যবহৃত হয় যেখানে উচ্চ স্বাস্থ্যকর অবস্থার প্রয়োজন হয়, যা নির্ভরযোগ্য এবং
স্বাস্থ্যকর পরিবেশে সঠিক চাপ পরিমাপ
পণ্যের বৈশিষ্ট্যচাপ ট্রান্সমিটার সেন্সর:
- বিভিন্ন চাপ ইন্টারফেস বিকল্প
- মাঝারি স্কেলিং প্রতিরোধ করার জন্য স্বাস্থ্যকর অ্যাপ্লিকেশনের জন্য ডিজাইন করা
- সম্পূর্ণরূপে স্টেইনলেস স্টীল কাঠামোর সাথে উচ্চ নির্ভুলতা
- পরিষ্কার করা সহজ।
অ্যাপ্লিকেশনচাপ ট্রান্সমিটার সেন্সর:
- 316L দিয়ে অ ক্ষয়কারী গ্যাস এবং তরল পরিমাপের জন্য উপযুক্ত
- পরিবেশ সুরক্ষা এবং রাসায়নিক শিল্পের জন্য আদর্শ
- সামুদ্রিক ও বিমান শিল্পে ব্যবহৃত
- মেডিকেল, বায়োফার্মাসিউটিক্যাল এবং খাদ্য স্বাস্থ্যবিধিতে ব্যবহারের জন্য উপযুক্তশিল্প.
পারফরম্যান্স প্যারামিটারঃ
| পরিমাপ পরিসীমা |
0~35Kpa...~20MPa |
| চাপের ধরন |
পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড |
নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতা @ 25°C |
±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্যতা& হাইস্টেরেসিস |
0.০২% F.S. (টাইপ) ০.০৫% F.S. (ম্যাক্স) |
| দীর্ঘমেয়াদী স্থিতিশীলতা |
±0.1% F.S./Year ((টাইপ) ±0.2% F.S./Year ((ম্যাক্স) |
| শূন্য বিন্দু তাপমাত্রা বিচ্যুতি |
±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি |
±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| ফ্রিকোয়েন্সি প্রতিক্রিয়া |
2.4Khz |
| ক্ষতিপূরণ তাপমাত্রা |
0-70°C ((≤10mpa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা |
-২০°সি-৮০°সি |
| সংরক্ষণ তাপমাত্রা |
-৪০°সি-১২০°সি |
| কম্পন |
১০জি,৫৫হার্জ ∙ ২ কিলোহার্জ |
| আবাসনের উপাদান |
304৩১৬ লিটার |
| ডায়াফ্রাগমের উপাদান |
৩১৬ এল |
| আইসোলেশন প্রতিরোধের |
100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং |
Ex db IIC T6 গিগাবাইট |
| সুরক্ষা রেটিং |
আইপি ৬৫ |
| ও-রিং সিল |
ফ্লোরো কাঁচামাল |
| ওজন |
~০.১৫ কেজি |
| আউটপুট সংকেত |
সরবরাহ ভোল্টেজ |
আউটপুট প্রকার |
| ৪ ০২০ এমএ |
১২ ০৩০ ভিডিসি |
2/3/4 তারের |
| ০১০/২০ এমএ |
3 তারের
|
| ০/১ ০৫ ভোল্ট |
| ০/১ ০১ ভোল্ট |
| 0.৫.৪.৫ ভোল্ট |
৫ ভিডিসি |
| RS485 যোগাযোগ প্রোটোকল |
3.৬.৩০ ভোল্ট / ব্যাটারি |
৪টি তারের |
নির্বাচন উদাহরণঃ
অর্ডার করার টিপসঃ
1. সঠিক ইনস্টলেশন অবস্থান নির্বাচন করা খুবই গুরুত্বপূর্ণ। কম্পন, শক বা উচ্চ তাপমাত্রা সঙ্গে একটি পরিবেশে ইনস্টলেশন এড়াতে চেষ্টা করুন,যাতে পরিমাপের নির্ভুলতা এবং সরঞ্জামের জীবনকাল প্রভাবিত না হয়.
2.চাপ ট্রান্সমিটারের নামমাত্র পরিসীমা অতিক্রম করা থেকে বিরত থাকুন যাতে সরঞ্জাম ক্ষতিগ্রস্ত না হয়। যদি নামমাত্র পরিসীমা অতিক্রম করার জন্য চাপ পরিমাপ করা প্রয়োজন হয়,উপযুক্ত নামমাত্র পরিসীমা সহ চাপ ট্রান্সমিটার নির্বাচন করা উচিত.
3. পরিমাপ মাধ্যমের বৈশিষ্ট্য অনুযায়ী উপযুক্ত উপাদান নির্বাচন করুন যাতে মাধ্যমটি চাপ ট্রান্সমিটারকে ক্ষয় করতে পারে না। যদি মাধ্যমটি ক্ষয়কারী হয়,একটি জারা প্রতিরোধী উপাদান থেকে চাপ ট্রান্সমিটার নির্বাচন করা উচিত.
4. প্রকৃত প্রয়োজন অনুযায়ী উপযুক্ত সুরক্ষা স্তর নির্বাচন করুন। যদি সরঞ্জামগুলি ভিজা, ধুলোযুক্ত বা অন্যান্য কঠোর পরিবেশে প্রকাশ করা হয়,একটি উচ্চতর স্তরের সুরক্ষা সঙ্গে একটি চাপ ট্রান্সমিটার নির্বাচন করুন
| অর্ডার গাইড |
| BPHT24 |
চাপ ট্রান্সমিটার |
| |
কোড |
কাঠামোর রূপরেখা |
| নবম |

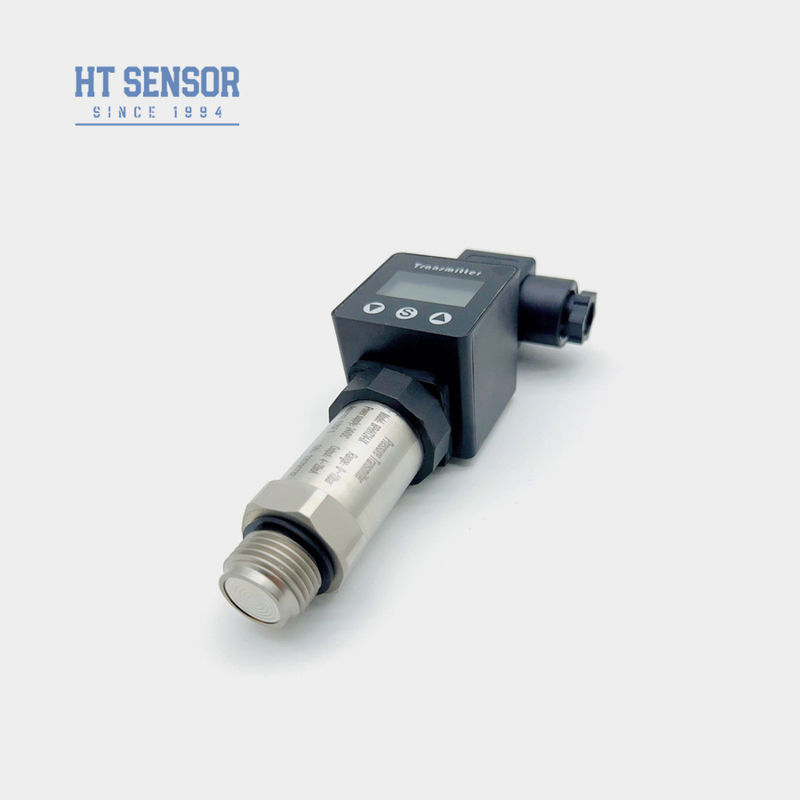

ডিসপ্লে চাপ ট্রান্সমিটার |
IIC/III |
ইন্ডাস্ট্রিয়াল জেনারেল/ ডিসপ্লে চাপ ট্রান্সমিটার |
| |
পরিমাপ পরিসীমা |
0~35Kpa...~35MPa |
| (0-X) কেপিএ বা এমপিএ |
এক্সঃ প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে |
| |
কোড |
পাওয়ার সাপ্লাই |
| ডি১ |
24VDC |
| ডি২ |
৫ ভিডিসি |
| ডি৩ |
অন্যান্য |
| |
কোড |
আউটপুট সংকেত |
| এস১ |
4~20mADC |
এস৫ |
0~20mADC |
| এস২ |
১-৫ ভিডিসি |
এস৬ |
0~10VDC |
| এস৩ |
0 ~ 5VDC |
এস৭ |
0.5~4.5VDC |
| এস৪ |
0~10mADC |
|
|
| |
কোড |
চাপ সংযোগ |
| J1 |
এম২০×১।5 |
| J2 |
G1/2 |
| J3 |
১/২ এনপিটি |
| |
কোড |
বৈদ্যুতিক সংযোগ |
| বি১ |
হিরশম্যান |
| বি২ |
পি জি ৭ প্লাগ |
| বি৩ |
সিলড ক্যাবল আউটপুট |
| বি৪ |
২০৮৮ শিল্পকৌশল |
| বি৫ |
2088 ডিসপ্লে সহ ইন্ডাস্ট্রিয়াল কেসিং |
| বি৬ |
অন্যান্য |
| |
কোড |
চাপের ধরন |
| জি |
পরিমাপ চাপ |
| এ |
পরম চাপ |
| এস |
সিল করা রেফারেন্স চাপ |
এফকিউএঃ
1প্রশ্ন: আপনার চাপ সেন্সর ট্রান্সমিটারগুলির বৈশিষ্ট্য কি?
উঃ উচ্চ নির্ভুলতা, স্থায়িত্ব, এবং চমৎকার কর্মক্ষমতা। কাস্টমাইজেশন উপলব্ধ।
2প্রশ্ন: আমি কি বিশেষ স্পেসিফিকেশন কাস্টমাইজ করতে পারি?
উত্তরঃ হ্যাঁ, আমাদের প্রকৌশলীরা নির্দিষ্ট চাহিদা পূরণের জন্য পণ্যগুলিকে কাস্টমাইজ করতে পারেন। আমরা OEM এবং ODM পরিষেবা প্রদান করি
3প্রশ্ন: আপনার উৎপাদন ক্ষমতা কত?
উঃ আমাদের উত্পাদন সুবিধা প্রতি মাসে 30,000 চাপ সেন্সর ট্রান্সমিটার পর্যন্ত উত্পাদন করতে পারে, তাই আমরা বড় আকারের আদেশের চাহিদা পূরণের সম্পূর্ণ সক্ষম।এটি সুষ্ঠু উৎপাদন এবং বিতরণ সময়সূচী নিশ্চিত করার জন্য আমাদের বিক্রয় দলের সাথে যোগাযোগ করার পরামর্শ দেওয়া হয়.
4প্রশ্ন: সাধারণত ডেলিভারি সময়কাল কত?
উত্তরঃ স্ট্যান্ডার্ড মডেলের জন্য 5 ~ 8 কার্যদিবস। কাস্টমাইজড পণ্যগুলি পরিবর্তিত হতে পারে।
5প্রশ্ন: পণ্যের দাম কত? কোন ছাড় আছে কি?
উত্তরঃ বাল্ক অর্ডার বা দীর্ঘমেয়াদী অংশীদারদের জন্য ছাড় সহ প্রতিযোগিতামূলক মূল্য নির্ধারণ।
6প্রশ্নঃ আপনার পণ্যগুলির গ্যারান্টি কী? এবং বিক্রয়োত্তর পরিষেবা?
উত্তরঃ আমাদের গ্যারান্টি সময় চালানের পর 24 মাস, এবং আমাদের পরে বিক্রয় 24 ঘন্টার মধ্যে আপনার প্রশ্নের সাথে সাড়া হবে, পিসি নেটওয়ার্ক দ্বারা দূরবর্তী নির্দেশ হয়সর্বদা উপলব্ধ।
