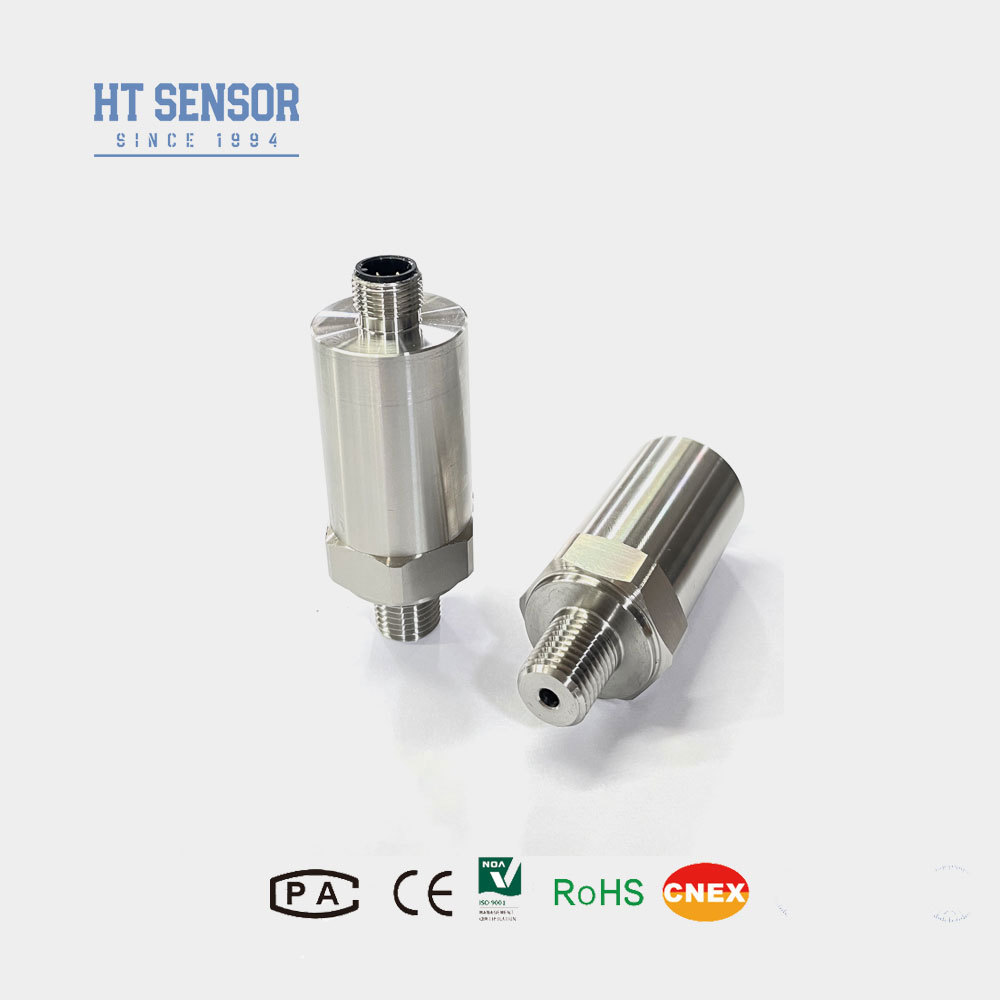

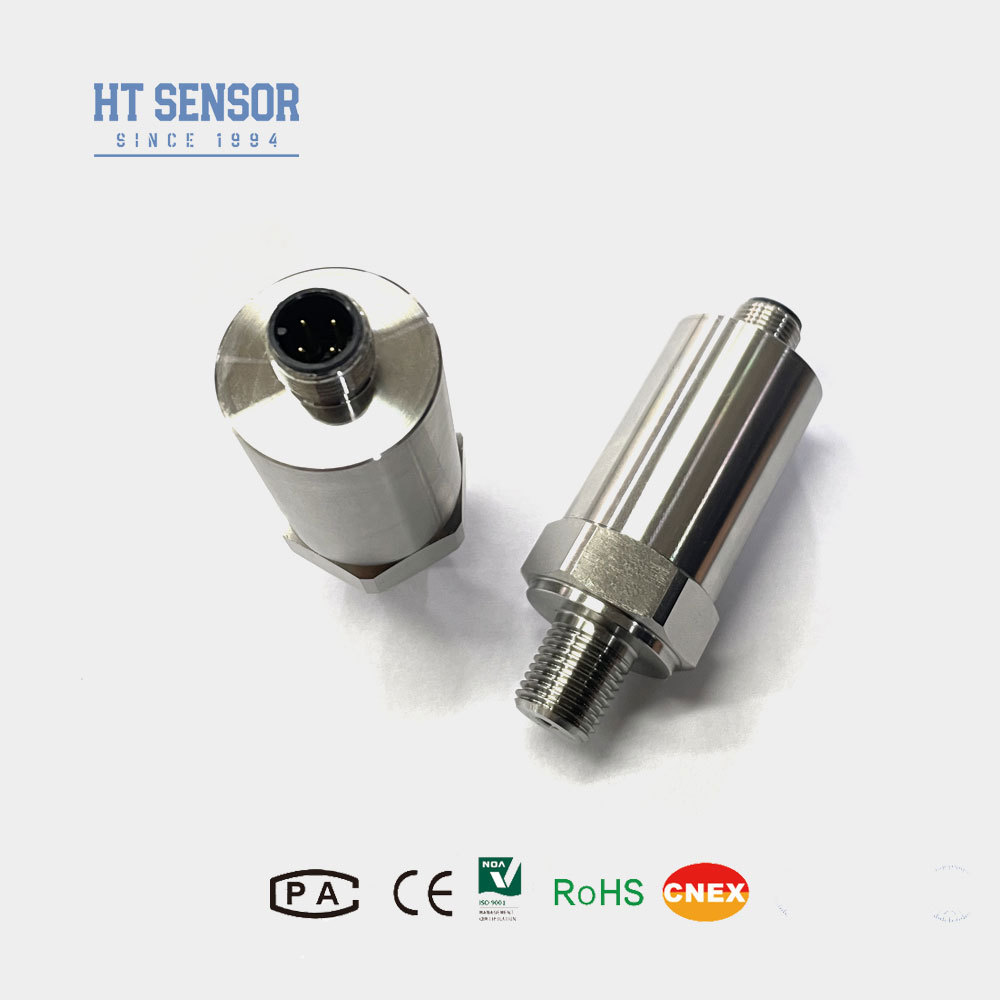

শিল্প চাপ সেন্সর BP156 চাপ ট্রান্সমিটার M12*1 G1/4 লেভেল সেন্সর সহ
পণ্যের বিবরণ
| মডেল নং: | BP156 | পরিমাপ মাধ্যম: | তরল |
|---|---|---|---|
| নির্ভুলতা গ্রেড: | 0.5 গ্রাম | চাপ পরিসীমা: | 0kpa~10kpa..……40MPa |
| চাপের ধরন: | পরিমাপ চাপ, পরম চাপ, সিলড চাপ | ক্ষতিপূরণ তাপমাত্রা: | -10 ℃ ~ 70 ℃ ℃ |
| ওভারলোড: | রেটেড রেঞ্জের 1.5 বার | নির্ভুলতা: | ± 0.25% (টাইপ।) ± 0.5% (সর্বোচ্চ।) |
| দীর্ঘমেয়াদী স্থিতিশীলতা: | ± 0.1%fs/বছর (টাইপ।) ± 0.2%fs/বছর (সর্বাধিক) | অপারেটিং তাপমাত্রা: | -20ºC ~ 80ºC |
| স্টোরেজ তাপমাত্রা: | -40ºC ~ 120ºC | ডায়াফ্রাম উপাদান: | 316L |
| ওজন: | ~0.25 কেজি | ||
| বিশেষভাবে তুলে ধরা |
গ্যারান্টি সহ সিলিকন চাপ সেন্সর,উচ্চ নির্ভুলতা সিলিকন চাপ সেন্সর,শিল্প সিলিকন চাপ সেন্সর |
||
পণ্য বিবরণ
- স্টেইনলেস স্টিলের কাঠামো এবং বিভিন্ন চাপ ইন্টারফেস সহ বিস্তৃত পরিমাপের পরিসীমা
- IP65 সুরক্ষা রেটিং স্টেইনলেস স্টিল নির্মাণ
- শূন্য এবং সম্পূর্ণ স্কেল সমন্বয়যোগ্য ক্রমাঙ্কন
- সমস্ত স্টেইনলেস স্টিল কাঠামো সহ উচ্চ নির্ভুলতা
- 316L স্টেইনলেস স্টিলের সাথে ক্ষয়কারী নয় এমন গ্যাস এবং তরলের চাপ পরিমাপ
- মেরিন এবং বিমান চলাচল শিল্প অ্যাপ্লিকেশন
- পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যা, বিদ্যুৎ উৎপাদন এবং জলবিদ্যুৎ সহ শিল্প সাইটের প্রক্রিয়া
- হাইড্রোলিক এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ ব্যবস্থা
| পরিমাপের পরিসীমা | 0kPa ~ 10kPa…40MPa |
|---|---|
| চাপের প্রকার | গেজ প্রেসার, অ্যাবসোলিউট প্রেসার, সিলড প্রেসার |
| ওভারলোড | ≤ রেট করা পরিসরের 1.5 গুণ |
| 25ºC এ নির্ভুলতা | ±0.25% (টাইপ।) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্যতা এবং হিস্টেরেসিস | 0.02%F.S(টাইপ।) 0.05%F.S(সর্বোচ্চ) |
| দীর্ঘমেয়াদী স্থিতিশীলতা | ±0.1%F.S/বছর(টাইপ।) ±0.2%F.S/বছর(সর্বোচ্চ) |
| শূন্য পয়েন্ট তাপমাত্রা ড্রিফট | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা ড্রিফট | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| ফ্রিকোয়েন্সি প্রতিক্রিয়া | 2.4Khz |
| ক্ষতিপূরণ তাপমাত্রা | 0-70ºC(≤10MPa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা | -20ºC~80ºC |
| সংরক্ষণ তাপমাত্রা | -40ºC~120ºC |
| কম্পন | 10g,55Hz ~ 2kHz |
| হাউজিং উপাদান | 304,316L |
| ডায়াফ্রাম উপাদান | 316L |
| ইনসুলেশন প্রতিরোধ | 100MΩ 100VDC |
| বিস্ফোরণ-প্রমাণ রেটিং | Ex ia IIC T6 Ga |
| সুরক্ষা রেটিং | IP65 |
| ওজন | ~0.25 কেজি |
| আউটপুট সংকেত | সরবরাহ ভোল্টেজ | আউটপুট প্রকার |
|---|---|---|
| 4~20mA 0~10/20mA | 12~30VDC | 2/3/4 তার |
| 0/1~5V 0/1~10V 0.5~4.5V | 5VDC | 3 তার |
- নিশ্চিত করুন যে পরিমাপ করা মাধ্যমটি পণ্যের যোগাযোগের অংশগুলির সাথে সামঞ্জস্যপূর্ণ
- বিস্ফোরণ-প্রমাণ প্রকারের পণ্যগুলিতে ডিজিটাল ডিসপ্লে হেড অন্তর্ভুক্ত নয়
- এলসিডি বা এলইডি ডিসপ্লে হেড সহ ট্রান্সমিটারগুলির জন্য, বিদ্যুতের সরবরাহ 20VDC এর কম হওয়া উচিত নয়
- বিদ্যুৎ সুরক্ষা ডিভাইস ইনস্টল করুন এবং নির্ভরযোগ্য অপারেশনের জন্য সঠিক গ্রাউন্ডিং নিশ্চিত করুন
- -20ºC এর নিচে অপারেটিং তাপমাত্রার জন্য, ফ্লুরো রাবারের পরিবর্তে EPDM ও-রিং সিল নির্বাচন করুন
- ডিফল্ট তারের দৈর্ঘ্য 1.5 মিটার (পলিথিন উপাদান) - অর্ডারে বিকল্পগুলি উল্লেখ করুন
- শক্ত কম্পন, প্রভাব শক্তি, বা ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ সহ বিশেষ প্রয়োজনীয়তা আমাদের জানান
| কোড | আউটলাইন নির্মাণ |
|---|---|
| 5 | প্যাকার্ড প্লাগ |
| 6 | সিল করা সরাসরি আউটপুট কেবল 1.5 মিটার |
| 7 | মিনি হিরশম্যান সংযোগকারী |
| 8 | বড় হিরশম্যান সংযোগকারী |
| কোড | বিদ্যুৎ সরবরাহ |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | অন্যান্য |
| কোড | আউটপুট সংকেত |
|---|---|
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| কোড | চাপ সংযোগ |
|---|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | অন্যান্য(¢50.4 ফ্ল্যাঞ্জ) |
| কোড | বৈদ্যুতিক সংযোগ |
|---|---|
| B1 | হিরশম্যান |
| B2 | PG7 |
| B3 | কেবল সিল করা আউটলেট 1.5 মিটার |
| B4 | অন্যান্য |
| কোড | চাপের প্রকার |
|---|---|
| G | গেজ প্রেসার |
| A | পরম চাপ |
| S | সিল করা রেফারেন্স চাপ |
পণ্যের হাইলাইটস
BP156 প্রেসার ট্রান্সমিটারBP156 প্রেসার ট্রান্সমিটার সংকেত পরিমাপক উপাদান হিসাবে এইচটি সিরিজের সিলিকন চাপ-প্রতিরোধী আইসোলেশন মেমব্রেন তেল-ভরা কোর ব্যবহার করে। সংকেত প্রক্রিয়াকরণ সার্কিটটি একটি স্টেইনলেস স্টিলের হাউজিংয়ের ভিতরে অবস্থিত, যা সেন্সর সংকেতকে একটি স্ট্যান্ডার্ড আউটপুট সংকেতে রূপান্তর কর...
