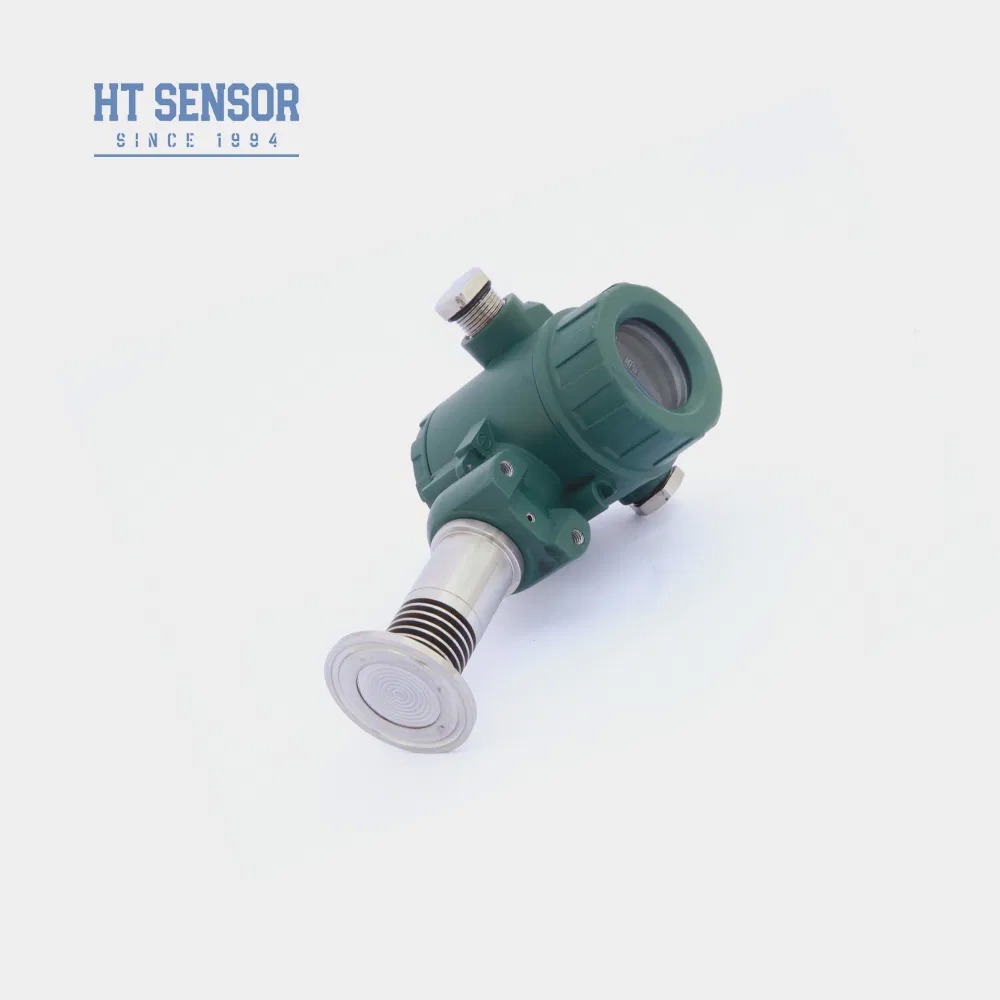

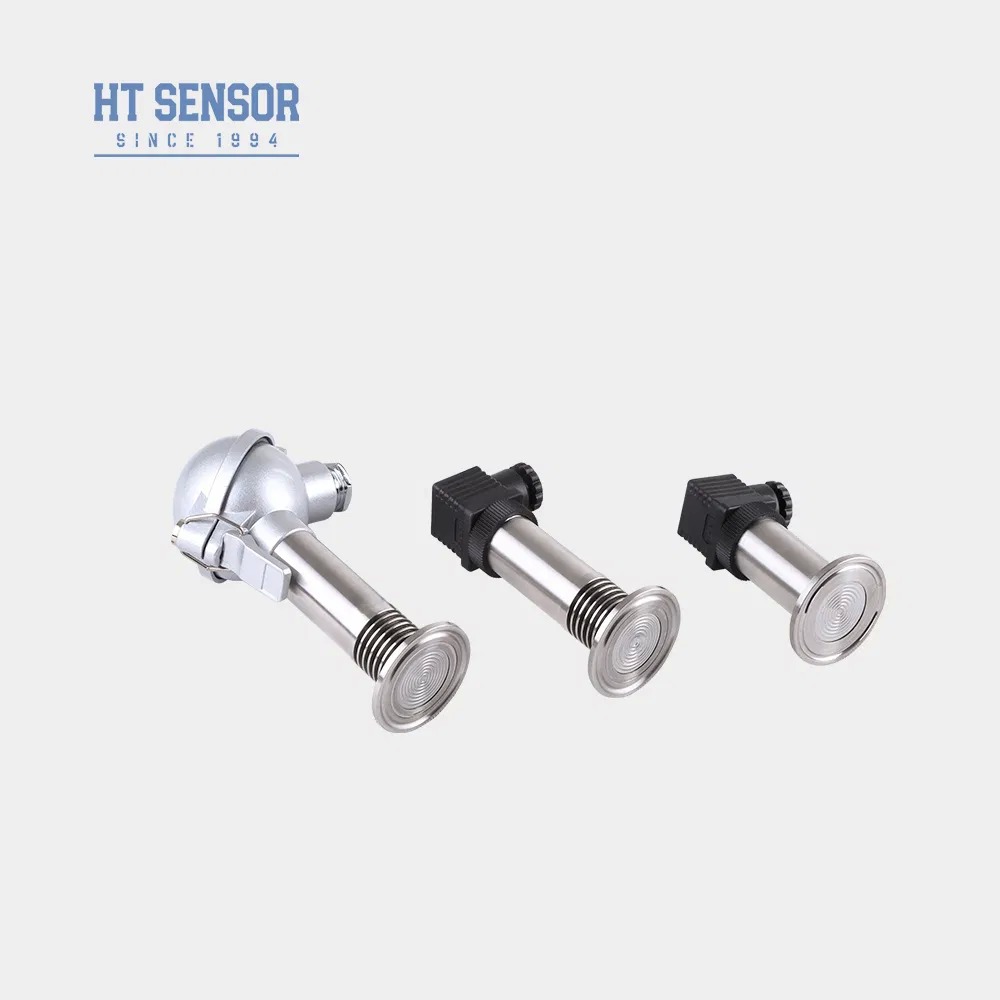

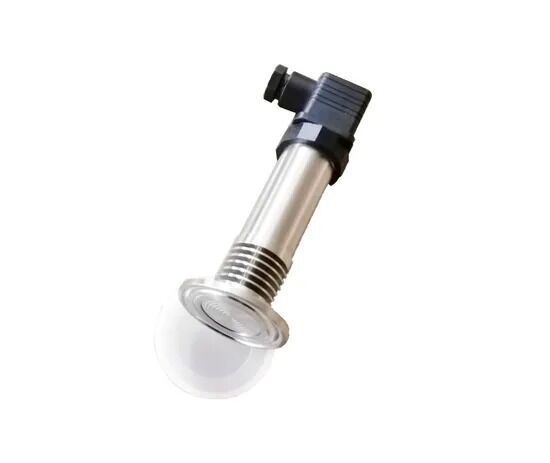

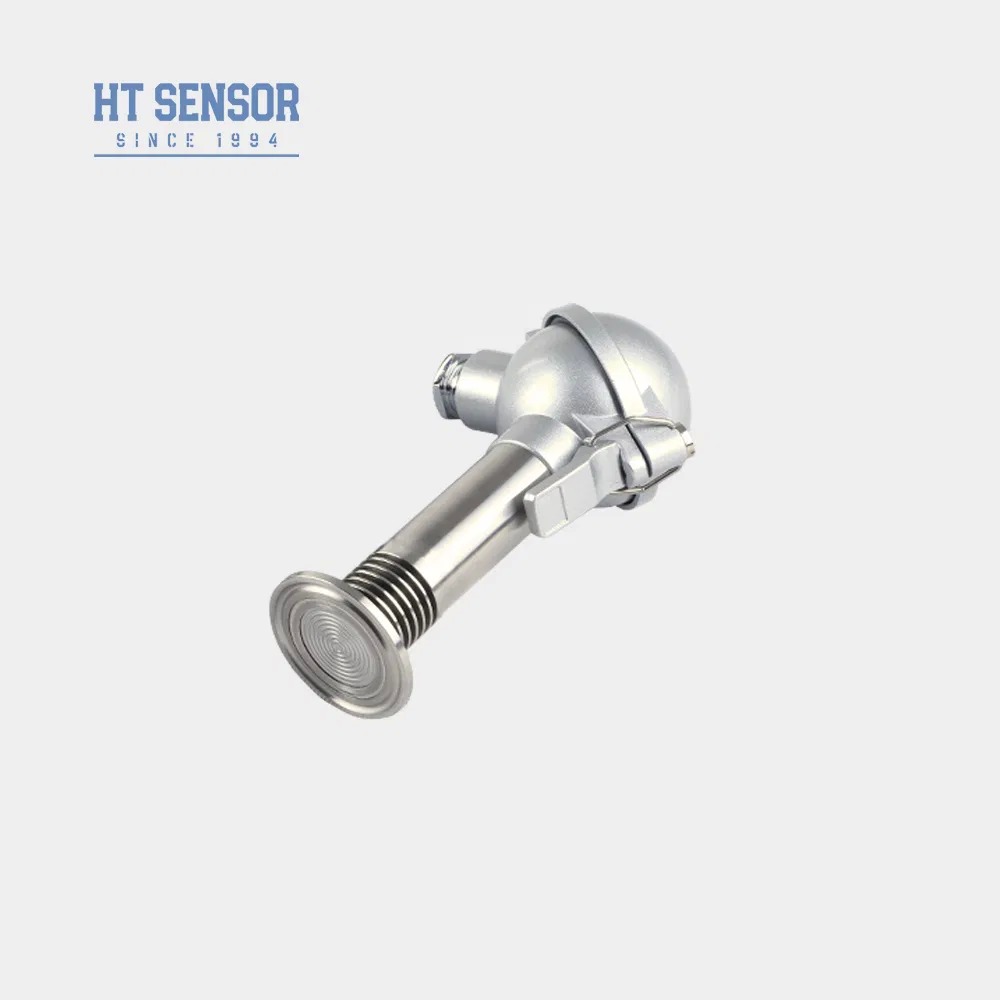

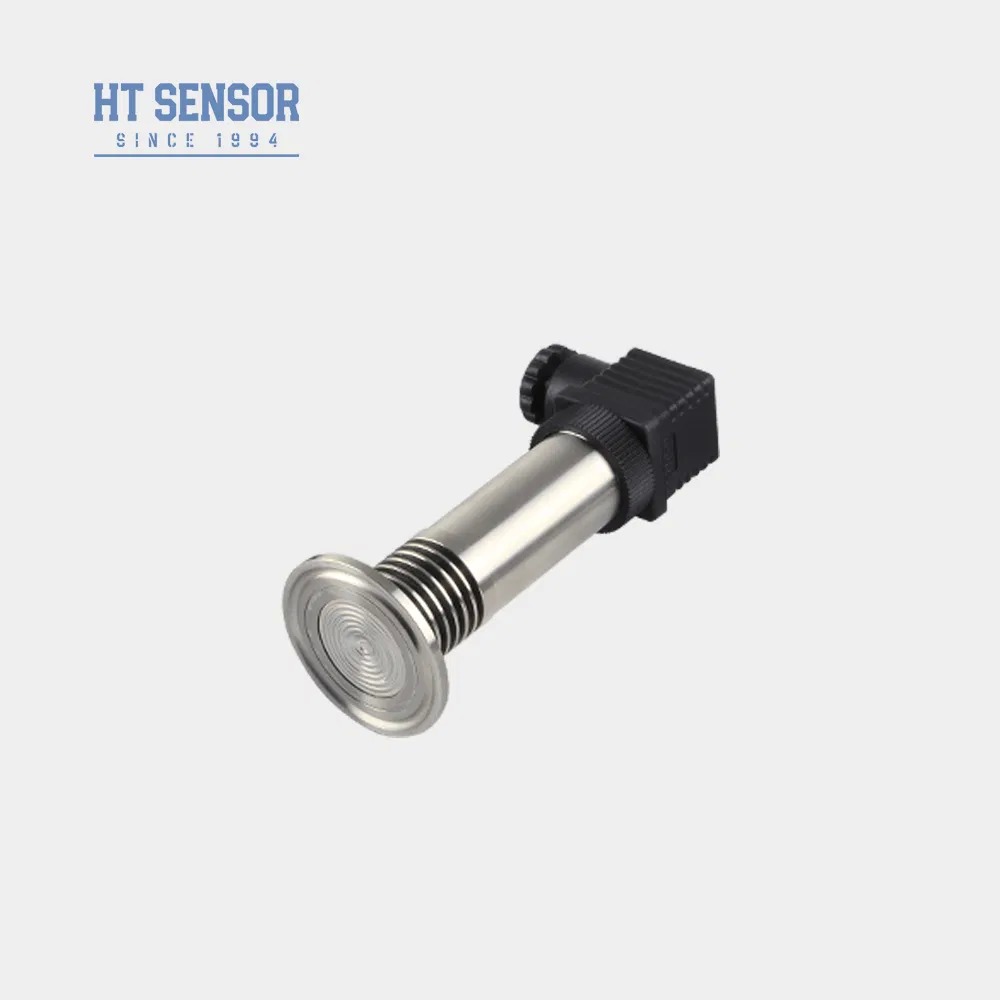

1.5" বড় ডায়াফ্রাম উচ্চ তাপমাত্রা স্তর চাপ ট্রান্সমিটার চাপ সেন্সর ইনস্টল করার জন্য ক্ল্যাম্প
BP93420-IQ চাপ ট্রান্সমিটার
পণ্যের ভূমিকা
BP93420-IQT 1.5 মিমি ক্ল্যাম্প বড় ডায়াফ্রাম উচ্চ তাপমাত্রা ট্রান্সমিটার ইনস্টল করার জন্য। সিগন্যাল প্রসেসিং সার্কিট একটি স্টেইনলেস স্টীল ঘর ভিতরে অবস্থিত,সেন্সর সিগন্যালকে স্ট্যান্ডার্ড আউটপুট সিগন্যালে রূপান্তর করাএই চাপ ট্রান্সমিটারটি প্রধানত এমন জায়গায় ব্যবহৃত হয় যেখানে উচ্চ স্বাস্থ্যকর অবস্থার প্রয়োজন হয়, যা স্বাস্থ্যকর পরিবেশে নির্ভরযোগ্য এবং সঠিক চাপ পরিমাপ নিশ্চিত করে।
পণ্যের বৈশিষ্ট্য
- বিভিন্ন চাপ ইন্টারফেস বিকল্প
- মাঝারি স্কেলিং প্রতিরোধ করার জন্য স্বাস্থ্যকর অ্যাপ্লিকেশনের জন্য ডিজাইন করা
- সম্পূর্ণরূপে স্টেইনলেস স্টীল কাঠামোর সাথে উচ্চ নির্ভুলতা
- পরিষ্কার করা সহজ
অ্যাপ্লিকেশন
- 316L দিয়ে অ ক্ষয়কারী গ্যাস এবং তরল পরিমাপের জন্য উপযুক্ত
- পরিবেশ সুরক্ষা এবং রাসায়নিক শিল্পের জন্য আদর্শ
- সামুদ্রিক ও বিমান শিল্পে ব্যবহৃত
- মেডিকেল, বায়োফার্মাসিউটিক্যাল এবং খাদ্য স্বাস্থ্যবিধি শিল্পে ব্যবহারের জন্য উপযুক্ত
পারফরম্যান্স প্যারামিটার
| পরিমাপ পরিসীমা |
0~35Kpa...~3.5MPa |
| চাপের ধরন |
পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড |
নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস |
±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্য |
0.১% এফএস |
| হাইস্টেরেসিস |
0.১% এফএস |
| দীর্ঘমেয়াদী স্থিতিশীলতা |
±0.1% F.S./Year ((সাধারণ) ±0.2% F.S./Year ((সর্বোচ্চ) |
| শূন্য বিন্দু তাপমাত্রা বিচ্যুতি |
±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি |
±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| ফ্রিকোয়েন্সি প্রতিক্রিয়া |
2.4Khz |
| ক্ষতিপূরণ তাপমাত্রা |
-20-70oC ((≤10mpa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা |
-২০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা |
-৪০ ডিগ্রি সেলসিয়াস থেকে ১২০ ডিগ্রি সেলসিয়াস |
| কম্পন |
10g,55Hz ~ 2kHz |
| আবাসনের উপাদান |
304৩১৬ লিটার |
| ডায়াফ্রাগমের উপাদান |
৩১৬ এল |
| আইসোলেশন প্রতিরোধের |
100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং |
Ex db IIC T6 গিগাবাইট |
| সুরক্ষা রেটিং |
আইপি ৬৫ |
| ও-রিং সিল |
ফ্লোরো কাঁচামাল |
| ওজন |
~০.৫৫ কেজি |
আউটপুট সিগন্যাল স্পেসিফিকেশন
| আউটপুট সংকেত |
সরবরাহ ভোল্টেজ |
আউটপুট প্রকার |
| ৪-২০ এমএ |
12 ~ 30VDC |
2/3/4 তারের |
| 0~10/20mA |
|
3 তারের |
০/১ থেকে ৫ ভোল্ট
0/1~10V
0.৫-৪.৫ ভোল্ট |
৫ ভিডিসি |
|
| RS485 যোগাযোগ প্রোটোকল |
3.6~30V / ব্যাটারি |
৪টি তারের |
নির্বাচনের উদাহরণ
অর্ডার গাইড
BP93420XX চাপ ট্রান্সমিটার
কাঠামোর রূপরেখা
| আইবি |
সাধারণ চাপ ট্রান্সমিটার |
| নবম |
ডিসপ্লে চাপ ট্রান্সমিটার |
| আইই |
শক প্রতিরোধী এভিয়েশন চাপ ট্রান্সমিটার |
| IIC/III |
ইন্ডাস্ট্রিয়াল জেনারেল/ ডিসপ্লে চাপ ট্রান্সমিটার |
| যদি |
আর্দ্রতা-প্রতিরোধী চাপ ট্রান্সমিটার |
| IIE/IIIE |
সাধারণ/ডিসপ্লে চাপ ট্রান্সমিটার |
| IN |
এয়ার কন্ডিশনার ডেডিকেটেড চাপ ট্রান্সমিটার |
| আইসি |
উচ্চ তাপমাত্রার চাপ ট্রান্সমিটার |
| আইকিউ/আইকিউটি |
বড় ডায়াফ্রাম / উচ্চ তাপমাত্রা চাপ ট্রান্সমিটার |
পরিমাপ পরিসীমা
- ১০০ কেপিএ... ০ কেপিএ ~ ৩৫ কেপিএ... ৩.৫ এমপিএ
(০-এক্স) কেপিএ বা এমপিএ
পাওয়ার সাপ্লাই
| ডি১ |
24VDC |
| ডি২ |
৫ ভিডিসি |
| ডি৩ |
অন্যান্য |
আউটপুট সংকেত
| এস১ |
4~20mADC |
| এস২ |
১-৫ ভিডিসি |
| এস৩ |
0 ~ 5VDC |
| এস৪ |
0~10mADC |
| এস৫ |
0~20mADC |
| এস৬ |
0~10VDC |
| এস৭ |
0.5~4.5VDC |
বৈদ্যুতিক সংযোগ
| বি১ |
হিরশম্যান |
| বি২ |
পি জি ৭ প্লাগ |
| বি৩ |
সিলড ক্যাবল আউটপুট |
| বি৪ |
২০৮৮ শিল্পকৌশল |
| বি৫ |
2088 ডিসপ্লে সহ ইন্ডাস্ট্রিয়াল কেসিং |
| বি৬ |
অন্যান্য |
চাপের ধরন
| জি |
পরিমাপ চাপ |
| এ |
পরম চাপ |
| এস |
সিল করা রেফারেন্স চাপ |
অর্ডার করার পরামর্শ
- পণ্যটি নির্বাচন করার সময়, দয়া করে নিশ্চিত করুন যে পরিমাপযোগ্য মাধ্যমটি পণ্যটির যোগাযোগের অংশগুলির সাথে সামঞ্জস্যপূর্ণ।
- অর্ডার দেওয়ার সময়, দয়া করে মনে রাখবেন যে বিস্ফোরণ-প্রতিরোধী প্রকারের পণ্যগুলিতে ডিজিটাল ডিসপ্লে হেড অন্তর্ভুক্ত নেই।
- এলসিডি বা এলইডি ডিসপ্লে হেড সহ ট্রান্সমিটার অর্ডার করার সময়, ট্রান্সমিটারের পাওয়ার সাপ্লাই 20VDC এর চেয়ে কম হওয়া উচিত নয়।
- পণ্যের নির্ভরযোগ্য কাজ নিশ্চিত করার জন্য, ব্যবহারকারীদের সাইটে বজ্রপাত সুরক্ষা ডিভাইস ইনস্টল করার পরামর্শ দেওয়া হয় এবং পণ্য এবং পাওয়ার সাপ্লাই নির্ভরযোগ্যভাবে গ্রাউন্ড করা হয় তা নিশ্চিত করা হয়।
- ফ্লোরো রাবার ও-রিংয়ের নামমাত্র কাজের তাপমাত্রা পরিসীমা -20oC থেকে 250oC। যখন পণ্যটির অপারেটিং তাপমাত্রা -20oC এর নিচে থাকে, তখন একটি EPDM ও-রিং সিল নির্বাচন করা প্রয়োজন।
- ডিফল্ট ক্যাবল দৈর্ঘ্য 1.5m, তিনটি উপকরণ পাওয়া যায়। যদি নির্দিষ্ট করা হয় না, এটি পলিথিলিন ক্যাবল উপাদান সঙ্গে সরবরাহ করা হবে। যদি আপনি একটি ভিন্ন ক্যাবল উপাদান প্রয়োজন হয়,অনুগ্রহ করে এটি অর্ডারে উল্লেখ করুন।.
- শক্তিশালী কম্পন, তাত্ক্ষণিক প্রভাব শক্তি, শক্তিশালী ইলেক্ট্রোম্যাগনেটিক বা রেডিও ফ্রিকোয়েন্সি হস্তক্ষেপের মতো বিশেষ প্রয়োজনীয়তার জন্য, দয়া করে আমাদের কোম্পানিকে অবহিত করুন এবং আদেশে তাদের নির্দিষ্ট করুন।
কোম্পানির তথ্য
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: আপনার চাপ সেন্সর ট্রান্সমিটারগুলির বৈশিষ্ট্য কি?
উঃ উচ্চ নির্ভুলতা, স্থায়িত্ব, এবং চমৎকার কর্মক্ষমতা। কাস্টমাইজেশন উপলব্ধ।
প্রশ্নঃ আমি কি বিশেষ স্পেসিফিকেশন কাস্টমাইজ করতে পারি?
উত্তরঃ হ্যাঁ, আমাদের প্রকৌশলীরা নির্দিষ্ট চাহিদা পূরণের জন্য পণ্যগুলিকে কাস্টমাইজ করতে পারে। আমরা OEM এবং ODM পরিষেবা সরবরাহ করি।
প্রশ্ন: আপনার উৎপাদন ক্ষমতা কত?
উত্তর: আমাদের উৎপাদন কেন্দ্র প্রতি মাসে ৩০,০০০ চাপ সংবেদক ট্রান্সমিটার উৎপাদন করতে পারে, তাই আমরা বড় আকারের অর্ডারের চাহিদা মেটাতে সম্পূর্ণ সক্ষম।এটি সুষ্ঠু উৎপাদন এবং বিতরণ সময়সূচী নিশ্চিত করার জন্য আমাদের বিক্রয় দলের সাথে যোগাযোগ করার পরামর্শ দেওয়া হয়.
প্রশ্ন: প্রসবের সময়সীমা কত?
উত্তরঃ স্ট্যান্ডার্ড মডেলের জন্য 5 ~ 8 কার্যদিবস। কাস্টমাইজড পণ্যগুলি পরিবর্তিত হতে পারে।
প্রশ্ন: পণ্যের দাম কেমন? কোন ছাড় আছে কি?
উত্তরঃ বাল্ক অর্ডার বা দীর্ঘমেয়াদী অংশীদারদের জন্য ছাড় সহ প্রতিযোগিতামূলক মূল্য নির্ধারণ।
প্রশ্নঃ আপনার পণ্যগুলির গ্যারান্টি কী? এবং বিক্রয়োত্তর পরিষেবা?
উত্তরঃ আমাদের ওয়ারেন্টি সময় চালানের পরে 24 মাস, এবং আমাদের বিক্রয়োত্তর 24 ঘন্টার মধ্যে আপনার প্রশ্নের সাথে প্রতিক্রিয়া জানাবে, পিসি নেটওয়ার্কের মাধ্যমে দূরবর্তী নির্দেশ সবসময় উপলব্ধ।
