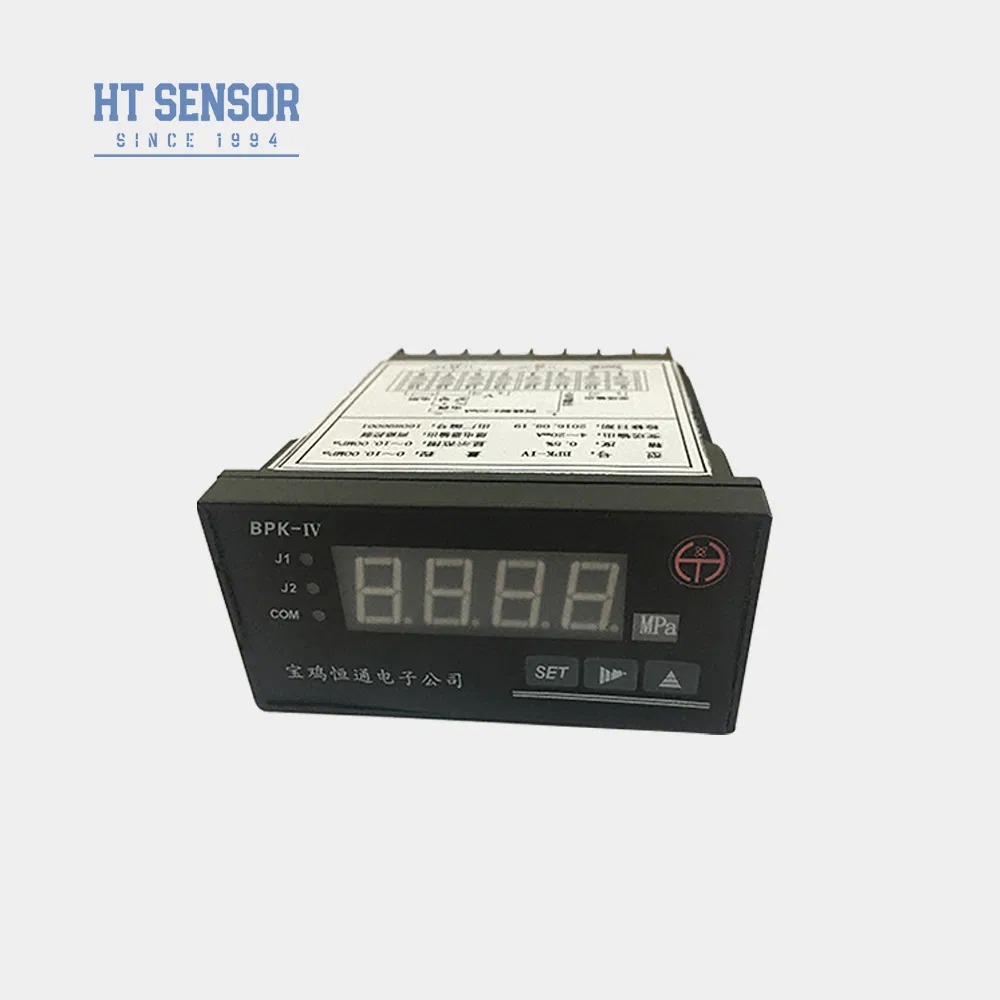

BPK-IV প্রেসার গেজ/সুইচ
কালো প্লাস্টিকের উপাদান শিল্প যন্ত্রপাতির অ্যাপ্লিকেশনের জন্য কন্ট্রোলার কার্যকারিতা সহ প্রদর্শন করে।
পণ্য ওভারভিউ
BPK-IV সিরিজ কন্ট্রোলারগুলি শিল্প সেটিংসে বিভিন্ন স্বয়ংক্রিয় নিয়ন্ত্রণ অ্যাপ্লিকেশনের জন্য ডিসপ্লে, নিয়ন্ত্রণ এবং ট্রান্সমিশন ফাংশন একত্রিত করে।
প্রধান বৈশিষ্ট্য
- RTD, থার্মোকাপল এবং স্ট্যান্ডার্ড সিগন্যাল সহ একাধিক ইনপুট সিগন্যাল বিকল্প
- অরৈখিক সংকেতগুলির জন্য ডিসপ্লে স্কোপ ক্যালিব্রেশন এবং লিনিয়ার সিগন্যাল সেটিং ক্ষমতা
- 12-বিট রেজোলিউশন এবং নিয়মিত স্কোপ সহ বিচ্ছিন্ন ট্রান্সমিটিং আউটপুট
- উচ্চ/নিম্ন, উচ্চ/উচ্চ-উচ্চ, বা নিম্ন/নিম্ন-নিম্ন অ্যালার্ম অ্যাকশনের জন্য কনফিগারযোগ্য দুটি রিলে আউটপুট
প্রযুক্তিগত বৈশিষ্ট্য
বিদ্যুৎ সরবরাহ: 220VAC / 24VDC (±10%)
অপারেটিং পরিবেশ: 0~50°C পরিবেষ্টিত তাপমাত্রা; ≤85% আপেক্ষিক আর্দ্রতা; নন-ক্ষয়কারী গ্যাস পরিবেশ
ইনপুট সিগন্যাল প্যারামিটার
| ইনপুট সিগন্যাল কোড |
ইনপুট সংকেত |
ডিসপ্লে স্কোপ |
রেজোলিউশন |
সঠিকতা |
ইনপুট প্রতিবন্ধকতা |
| 00 | T TC | 0~400°C | 1°C | 0.2% | 100K |
| 01 | R TC | 0~1600°C | 1°C | 0.2% | 100K |
| 02 | J TC | 0~1200°C | 1°C | 0.2% | 100K |
| 03 | WRe3-WRe25 TC | 0~2300°C | 1°C | 0.2% | 100K |
| 04 | B TC | 350~1800°C | 1°C | 0.2% | 100K |
| 05 | S TC | 0~1600°C | 1°C | 0.2% | 100K |
| 06 | K TC | 0~1300°C | 1°C | 0.2% | 100K |
| 07 | E TC | 0~900°C | 1°C | 0.2% | 100K |
| 08 | Pt100 RTD | -200.~600.0°C | 0.1°C | 0.2% | (0.2mA) |
| 09 | Cu50 RTD | -50.0~150.0°C | 0.1°C | 0.2% | (0.2mA) |
| 10 | 0~375Ω দূরবর্তী চাপ | -1999 থেকে 9999 পর্যন্ত কাস্টমাইজযোগ্য | 16বিট A/D নমুনা | 0.2% | (0.2mA) |
| 11 | 0~75mV কারেন্ট বিভাজক | | | 0.1% | 100K |
| 12 | 0~30mV | | | 0.1% | 100K |
| 13 | 0~5V স্ট্যান্ডার্ড সিগন্যাল | | | 0.1% | 100K |
| 14 | 1~5V স্ট্যান্ডার্ড সিগন্যাল | | | 0.1% | 100K |
| 15 | 0~10V স্ট্যান্ডার্ড সিগন্যাল | | | 0.1% | 100K |
| 16 | 0~10 mA স্ট্যান্ডার্ড সিগন্যাল | | | 0.1% | 20Ω |
| 17 | 0~20 mA স্ট্যান্ডার্ড সিগন্যাল | | | 0.1% | 20Ω |
| 18 | 4~20 mA স্ট্যান্ডার্ড সিগন্যাল | | | 0.1% | 20Ω |
অ্যানালগ কারেন্ট আউটপুট
| ট্রান্সমিটিং আউটপুট সিগন্যাল |
বর্তমান আউটপুট |
ট্রান্সমিটিং স্কোপ |
বিচ্ছিন্ন ভোল্টেজ |
সর্বোচ্চ রেজোলিউশন |
সঠিকতা |
লোড ক্যাপাসিটি |
ওপেন-সার্কিট ভোল্টেজ |
| 00 | 4~20 mA | স্ট্যান্ডার্ড কারেন্ট সিগন্যালে স্কোপের মধ্যে ডেটা প্রেরণ করুন | 1500V | 12bits | 0.3% | ≤500Ω | 15V |
| 01 | 0~20mA | | | | | |
এই পণ্যটি হয় 4~20 mA বা 0~20 mA আউটপুট কারেন্ট সিগন্যাল দিয়ে তৈরি করা হয়েছে। ভোল্টেজ আউটপুট প্রয়োজনীয়তার জন্য, কাস্টম অর্ডার পাওয়া যায় অথবা ব্যবহারকারীরা 1~5V, 0~5V, বা 0~10V ভোল্টেজ রূপান্তরের জন্য বাহ্যিক প্রতিরোধক (250Ω বা 500Ω) সংযোগ করতে পারেন (প্রতিরোধকের নির্ভুলতা সরাসরি আউটপুট ভোল্টেজ নির্ভুলতাকে প্রভাবিত করে)।
রিলে আউটপুট স্পেসিফিকেশন
| ভোল্টেজ |
সর্বোচ্চ কারেন্ট (প্রতিরোধী লোড) |
সর্বোচ্চ কারেন্ট (ইনডাকটিভ লোড) |
রিলে লাইফ |
| 250V/120V | 3A AC / 2A DC | 0.3A AC / 0.2A DC | >100,000 চক্র |
| 120V/48V | 4A AC / 3A DC | 0.4A AC / 0.3A DC |
| <48V | 5A AC / 4A DC | 0.5A AC / 0.4A DC |
অতিরিক্ত বৈশিষ্ট্য
- ট্রান্সমিটার অপারেশনের জন্য বাহ্যিক DC24V/30mA পাওয়ার সাপ্লাই
- থার্মোকাপল সেন্সরগুলির জন্য স্বয়ংক্রিয় তাপমাত্রা ক্ষতিপূরণ
- সংযোগ বিচ্ছিন্ন সুরক্ষা কার্যকারিতা

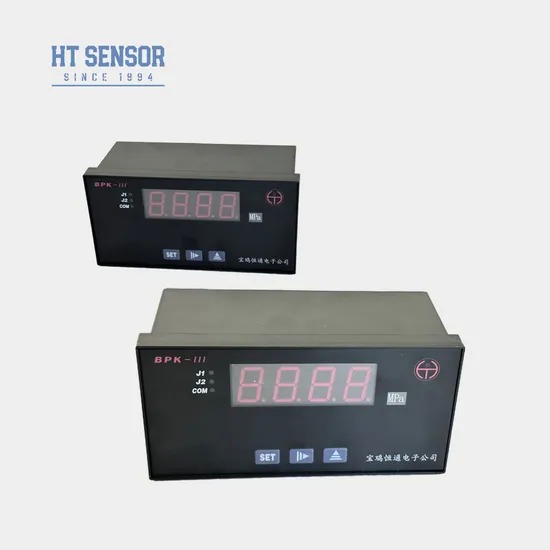

মডেলের মাত্রা
| মডেল |
আউটলাইন ডাইমেনশন |
প্যানেল আউটপুট ডাইমেনশন (মিমি) |
নোট |

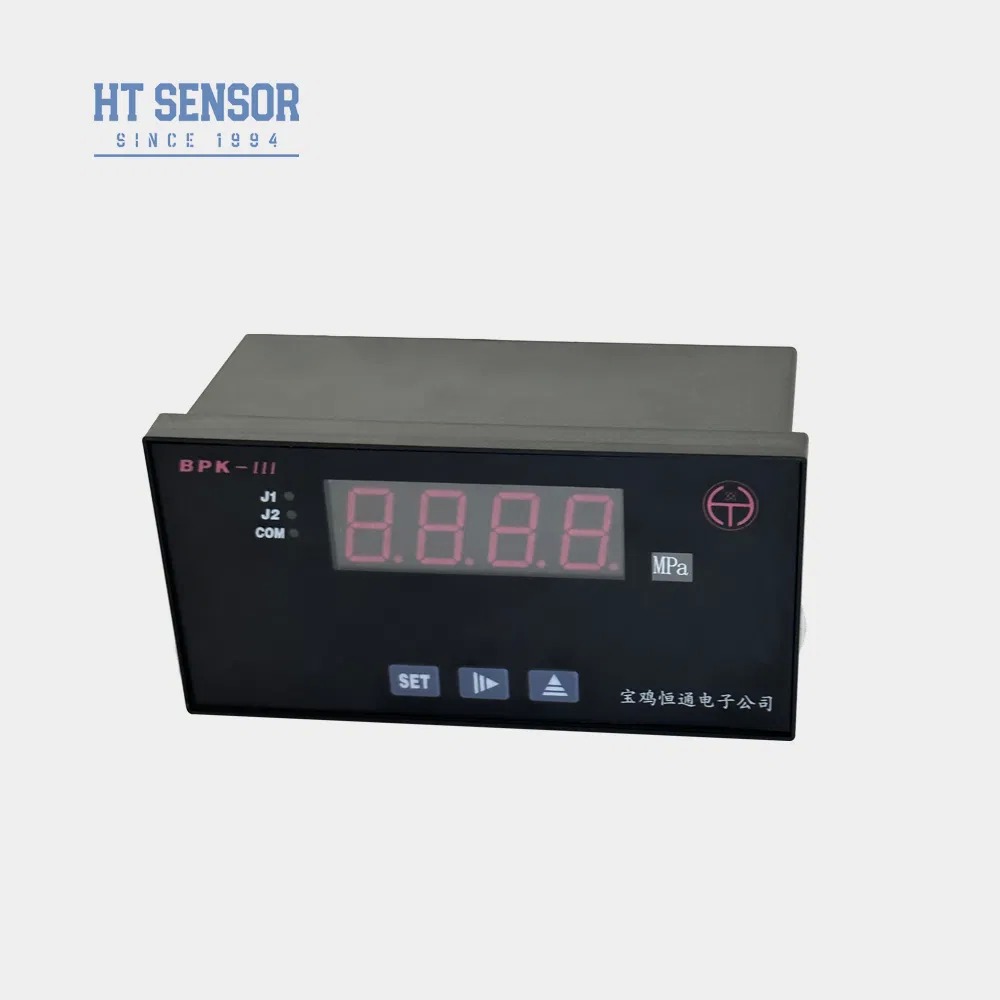

| BPK-IIIS1 | 160×80×80 (অনুভূমিক) | 152+0.8×76+0.7 | |
| BPK-IIIS2 | 96×48×112 (অনুভূমিক) | 92+0.7×44+0.5 | |

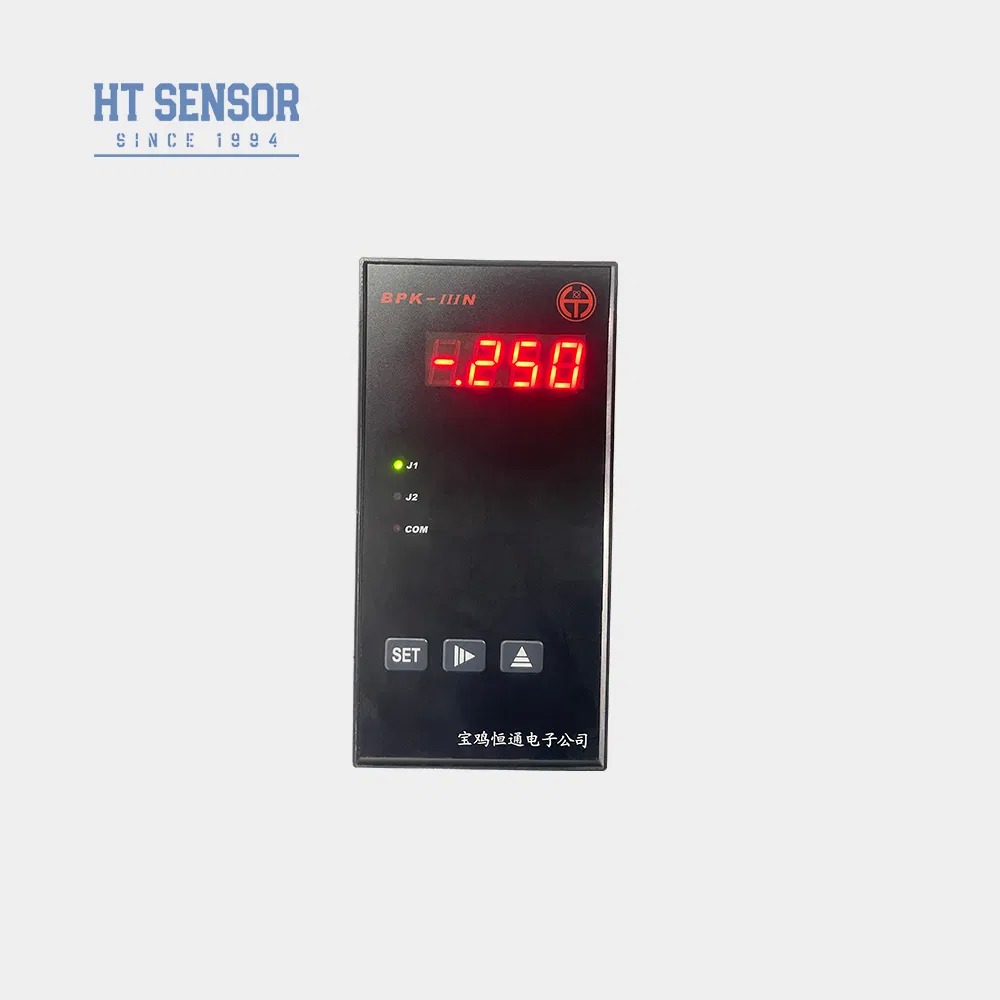

| BPK-IIIN1 | 80×160×80 (উলম্ব) | 76+0.7×152+0.8 | |
| BPK-IIIN2 | 48×96×112 (উলম্ব) | 44+0.5×92+0.7 | |
| BPK-IIIF1 | 96×96×112 (বর্গক্ষেত্র) | 92+0.7×92+0.7 | |
| BPK-IIIF2 | 48×48×108 (বর্গক্ষেত্র) | 44+0.5×44+0.5 | J2 অ্যালার্ম ল্যাম্প সহ J2 রিলে ছাড়া |
| BPK-IIIF3 | 72×72×112 | 67+0.7×67+0.7 | |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
আপনার প্রেসার সেন্সর ট্রান্সমিটারগুলির বৈশিষ্ট্যগুলি কী কী?
উচ্চ নির্ভুলতা, স্থায়িত্ব এবং চমৎকার কর্মক্ষমতা। কাস্টমাইজেশন উপলব্ধ।
আমি কি বিশেষ স্পেসিফিকেশন কাস্টমাইজ করতে পারি?
হ্যাঁ, আমাদের প্রকৌশলী নির্দিষ্ট চাহিদা মেটাতে পণ্য তৈরি করতে পারেন। আমরা OEM এবং ODM পরিষেবা প্রদান করি।
আপনার উৎপাদন ক্ষমতা কত?
আমাদের উত্পাদন সুবিধাগুলি প্রতি মাসে 30,000 পর্যন্ত প্রেসার সেন্সর ট্রান্সমিটার তৈরি করতে পারে, যা নিশ্চিত করে যে আমরা বৃহৎ আকারের অর্ডারের প্রয়োজনীয়তা পূরণ করতে পারি। আমরা উত্পাদন এবং ডেলিভারি সময়সূচীর জন্য অগ্রিম আমাদের বিক্রয় দলের সাথে যোগাযোগ করার পরামর্শ দিই।
সাধারণ ডেলিভারি সময়কাল কত?
স্ট্যান্ডার্ড মডেলের জন্য 5-8 কার্যদিবস। কাস্টমাইজড পণ্য পরিবর্তিত হতে পারে।
পণ্যগুলির দাম কিভাবে নির্ধারণ করা হয়? কোন ছাড়?
বাল্ক অর্ডার বা দীর্ঘমেয়াদী অংশীদারিত্বের জন্য উপলব্ধ ডিসকাউন্ট সহ প্রতিযোগিতামূলক মূল্য।
আপনার পণ্যের ওয়ারেন্টি কি? এবং বিক্রয়োত্তর পরিষেবা?
চালানের তারিখ থেকে 24 মাসের ওয়ারেন্টি। আমাদের বিক্রয়োত্তর দল 24 ঘন্টার মধ্যে অনুসন্ধানের জবাব দেয়, যার সাথে সর্বদা রিমোট পিসি নেটওয়ার্ক সমর্থন উপলব্ধ।
