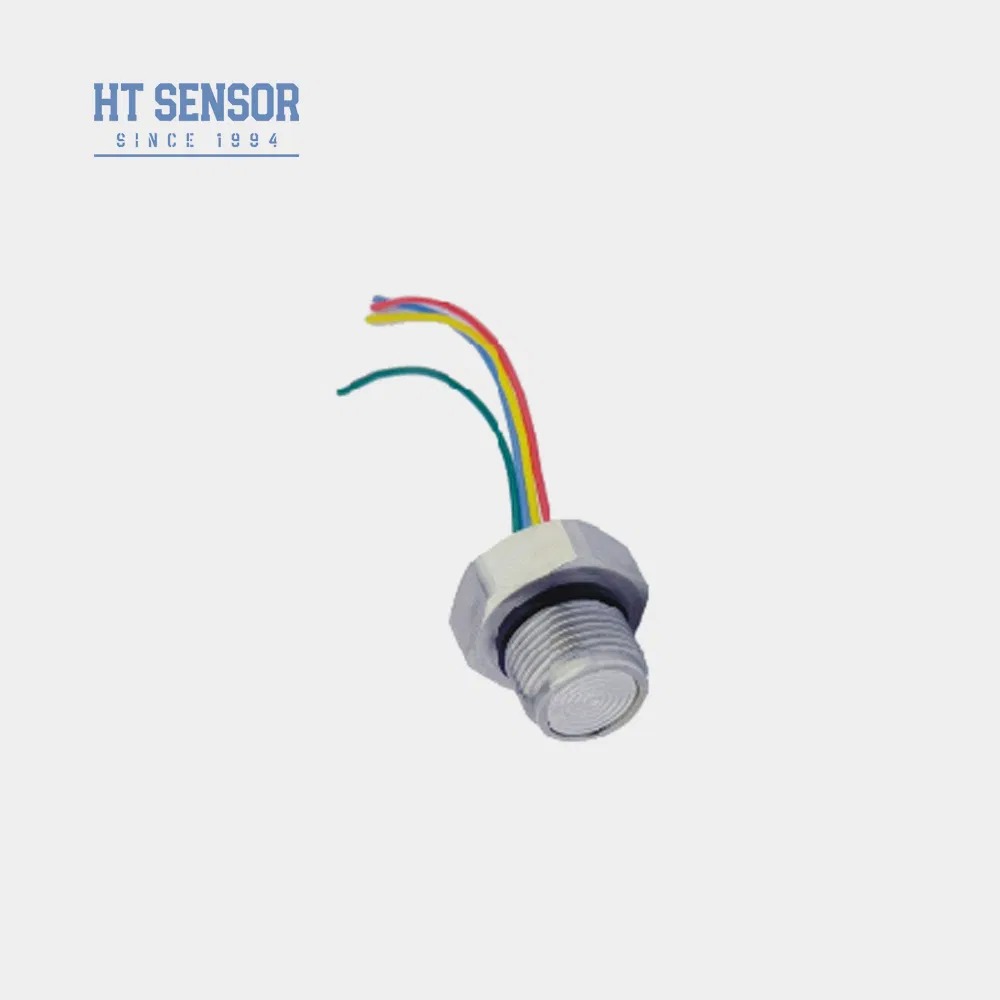

10VDC পাওয়ার HT24V সিলিকন চাপ সেন্সর সেল G1/2 স্তর সেন্সর ফ্লাশ চাপ সেন্সর কোর
পণ্যের বিবরণ
| আউটপুট সংকেত: | এনালগ টাইপ | উপাদান: | স্টেইনলেস স্টীল |
|---|---|---|---|
| তারের ধরন: | ফোর-ওয়্যার | আইপি রেটিং: | IP65 |
| পাওয়ার সাপ্লাই: | 10ভিডিসি | থ্রেড টাইপ: | G1/2 M20*1.5 1/2NPT |
| ইনপুট প্রতিবন্ধকতা: | 4KΩ~20KΩ | আউটপুট প্রতিবন্ধকতা: | 2.5kΩ ~ 6kΩ |
| অপারেটিং তাপমাত্রা: | -২০-৮০ ডিগ্রি সেলসিয়াস | স্টোরেজ তাপমাত্রা: | -40~125ºC |
| ওজন: | ~55 গ্রাম | ডায়াফ্রাম উপাদান: | 316L |
| বিশেষভাবে তুলে ধরা |
10VDC HT24V চাপ সেন্সর,গ্যারান্টি সহ G1/2 লেভেল সেন্সর,সিলিকন চাপ সেন্সর সেল |
||
পণ্য বিবরণ

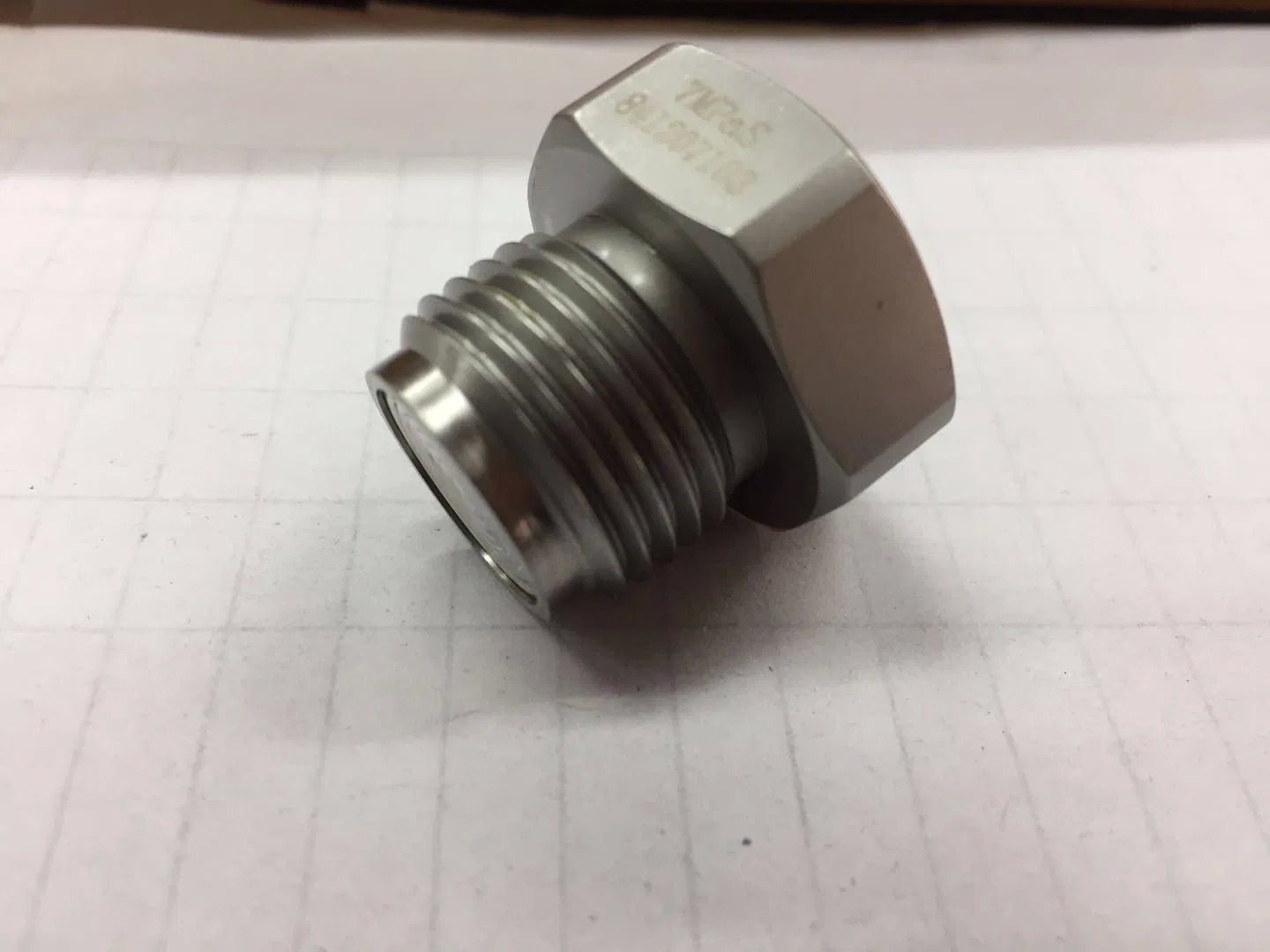

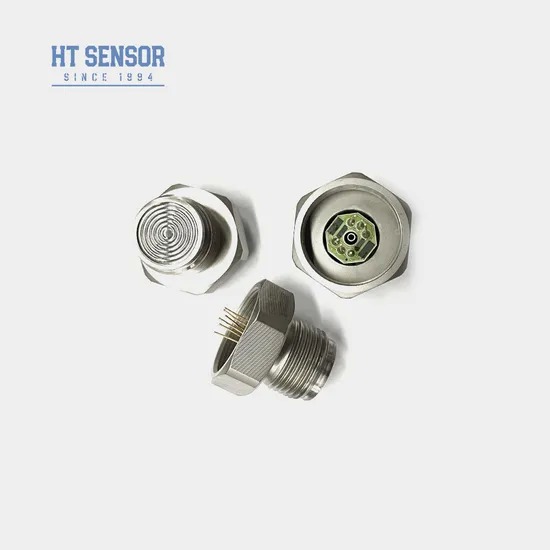

এইচটি২৪ভি একটি ফ্লাশ ডায়াফ্রাম চাপ সেন্সর যা একটি অত্যন্ত স্থিতিশীল ডিফুজড সিলিকন চিপ দিয়ে সজ্জিত। এর উদ্ভাবনী নকশাটি একটি স্টেইনলেস স্টিলের ডায়াফ্রামের মাধ্যমে সংবেদনশীল চিপে চাপ প্রেরণ করে,সিলিকন তেল দিয়ে সুরক্ষিতফ্লাশ ডায়াফ্রাম কাঠামো পরিষ্কারের সহজতা বৃদ্ধি করে এবং ব্যতিক্রমী নির্ভরযোগ্যতা অবদান রাখে, এটি খাদ্য, স্বাস্থ্যবিধি,এবং অন্যান্য শিল্প যেখানে কঠোর পরিচ্ছন্নতা এবং নির্ভুলতার মান প্রয়োজন.
- ৩১৬ লিটার স্টেইনলেস স্টিলের হাউজিং এবং টাইটানিয়াম এবং হ্যাস্টেলয় সহ প্রিমিয়াম ডায়াফ্রাম উপাদান সহ উন্নত প্রযুক্তি
- তাপমাত্রা ক্ষতিপূরণ এবং শূন্য পয়েন্ট সংশোধন জন্য ঘন ফিল্ম সার্কিট
- অসাধারণ নির্ভরযোগ্যতা, পুনরাবৃত্তিযোগ্যতা এবং স্থিতিশীলতা

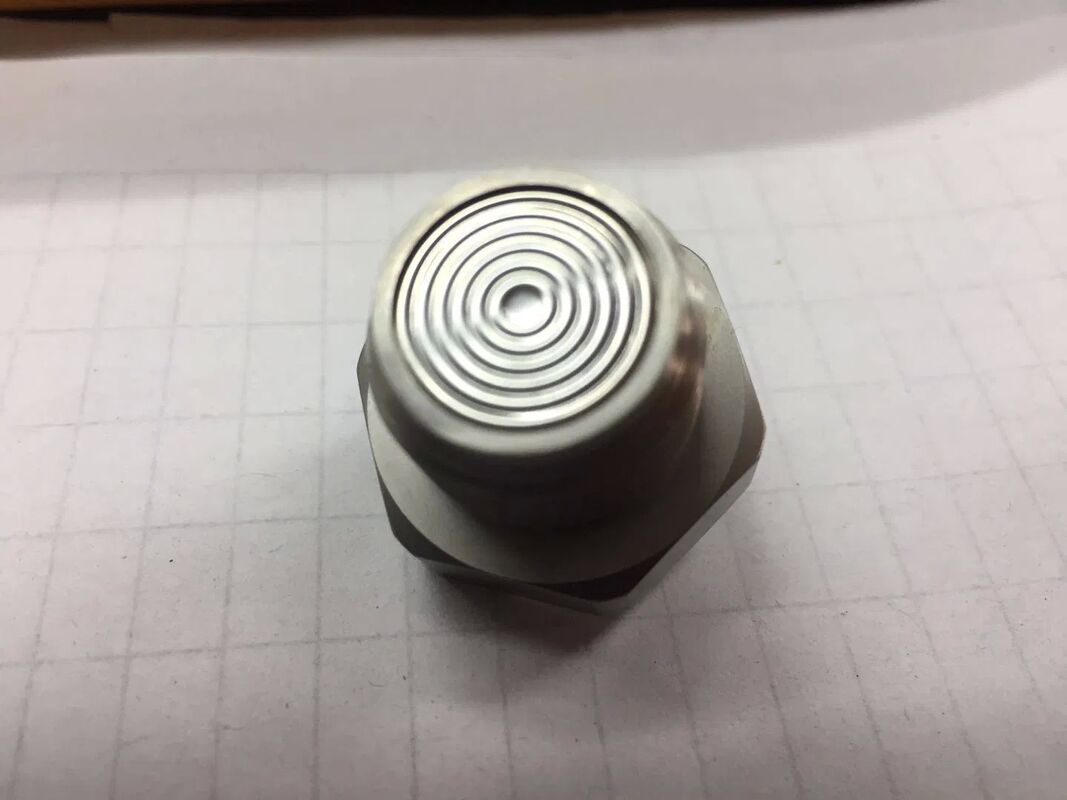

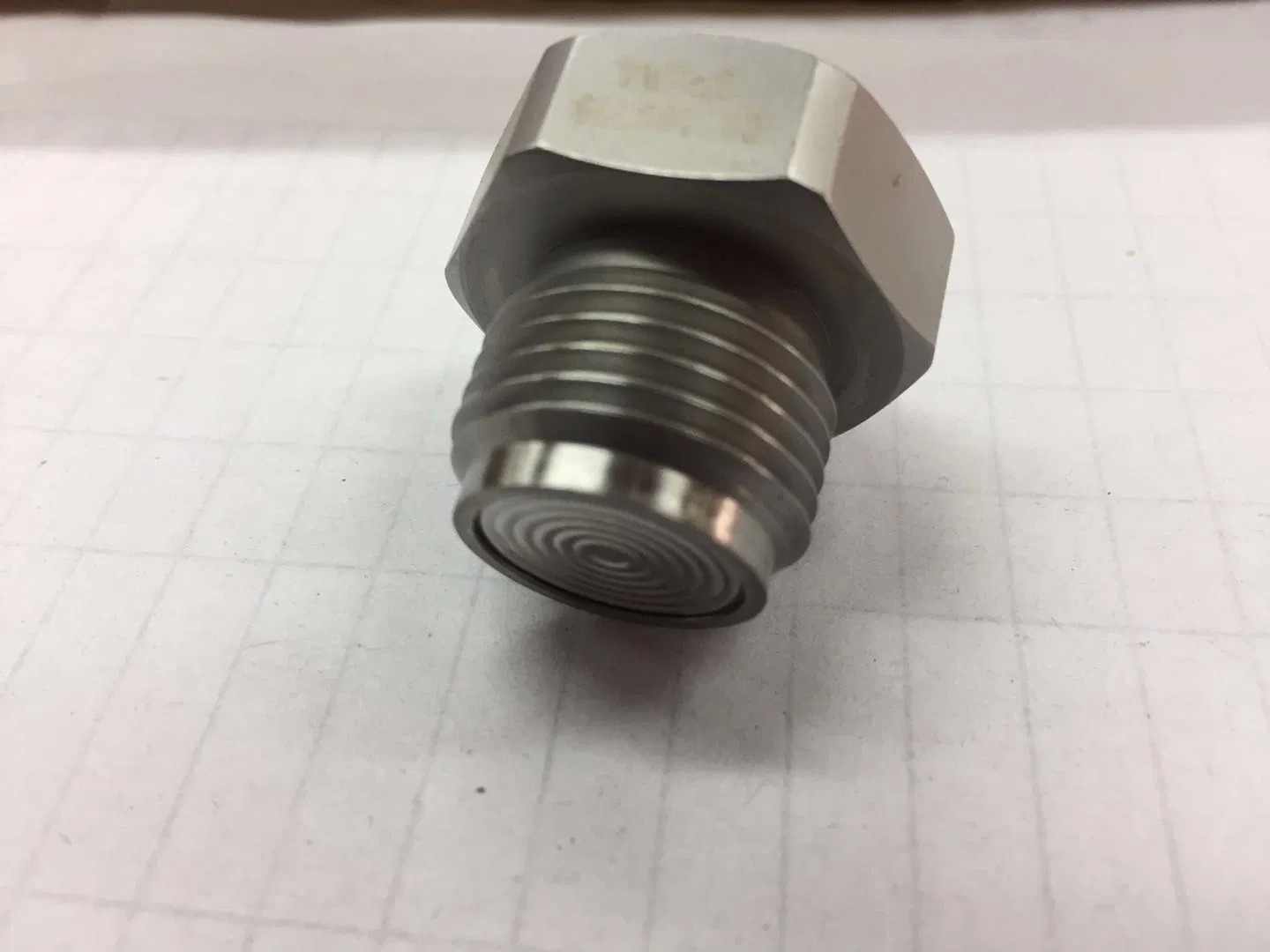

- সহজ পরিষ্কার এবং রক্ষণাবেক্ষণের জন্য ফ্লাশ ডায়াফ্রাম কাঠামো
- 316L স্টেইনলেস স্টীল সামঞ্জস্যের সাথে অ ক্ষয়কারী গ্যাস এবং তরল চাপের পরিমাপ
- খাদ্য ও পানীয় শিল্প প্রক্রিয়াকরণ
- শিল্প প্রক্রিয়া নিয়ন্ত্রণ ব্যবস্থা
- ফার্মাসিউটিক্যাল উৎপাদন অ্যাপ্লিকেশন
- পাওয়ার সাপ্লাইঃ ≤10VDC
- সাধারণ মোড আউটপুট ভোল্টেজঃ ইনপুট এর 50% (সাধারণ)
- ইনপুট প্রতিবন্ধকতাঃ 4KΩ~20KΩ
- আউটপুট প্রতিবন্ধকতাঃ 2.5KΩ~6KΩ
- বৈদ্যুতিক সংযোগঃ 100mm উচ্চ তাপমাত্রা তারের, কাগজ রিবন তারের
| পরিমাপ পরিসীমা | গজ ((জি) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |
|---|---|---|---|
| নিখুঁত ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| সিল করা ((S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS | ||
| প্যারামিটার | প্রকার | ম্যাক্স | ইউনিট |
| অ-রৈখিকতা | ±0.15 | ±0.3 | %F.S |
| পুনরাবৃত্তিযোগ্য | 0.05 | 0.1 | %F.S |
| হাইস্টেরেসিস | 0.05 | 0.1 | %F.S |
| শূন্য অফসেট আউটপুট | ০±১ | ০±২ | এমভি |
| পূর্ণ স্কেল আউটপুট (≤20KPa) | ৫০±১ | ৫০±২ | এমভি |
| পূর্ণ স্কেল আউটপুট (≥35kPa) | ১০০±১ | ১০০±২ | এমভি |
| শূন্য অফসেট টেম্প। ড্রাইভ (≤20KPa) | ± 1 | ±২।5 | %F.S |
| শূন্য অফসেট টেম্প। ড্রিফট (≥35kPa) | ±0.8 | ± ১।5 | %F.S |
| পূর্ণ স্কেল তাপমাত্রা ড্রিফ্ট (≤20KPa) | ± 1 | ±2 | %F.S |
| পূর্ণ স্কেল তাপমাত্রা ড্রিফ্ট (≥35kPa) | ±0.8 | ± ১।5 | %F.S |
| কমপেনসেটেড টেম্প (≤20KPa) | ০-৫০ | oC | |
| ক্ষতিপূরণ তাপমাত্রা (≥35kPa) | ০-৭০ | oC | |
| অপারেটিং তাপমাত্রা | - ২০ থেকে ৮০ | oC | |
| সংরক্ষণ তাপমাত্রা | -৪০-১২৫ | oC | |
| অনুমোদিত ওভারলোড | পূর্ণ স্কেল বা 60MPa এর 3 গুণের মধ্যে ছোট মান নিন | ||
| ফাটল চাপ | পূর্ণ স্কেল 5X | ||
| দীর্ঘমেয়াদী স্থিতিশীলতা | 0.২% F.S./বছর | ||
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল | ||
| আইসোলেশন প্রতিরোধের | ≥200MΩ 100VDC | ||
| কম্পন | 10gRMS, 20Hz থেকে 2000Hz এর অবস্থার অধীনে কোনও পরিবর্তন নেই | ||
| শক | ১০০ গ্রাম, ১১ মিনিট | ||
| প্রতিক্রিয়া সময় | ≤1ms | ||
| ও-রিং সিল | নাইট্রিল গাম বা ফ্লোরো গাম | ||
| ভরাট মাধ্যম | সিলিকন তেল | ||
| ওজন | ~ ৫৫ গ্রাম | ||
পরামিতিগুলি নিম্নলিখিত অবস্থার অধীনে পরীক্ষা করা হয়ঃ ধ্রুবক ভোল্টেজ 10V এবং পরিবেষ্টিত তাপমাত্রা 25oC
- প্রয়োজনীয় বায়ুরোধীতা অর্জনের জন্য সমাবেশের সময় কোর আকার এবং ট্রান্সমিটার হাউজিংয়ের মধ্যে সঠিক ফিট নিশ্চিত করুন
- হাউজিং সমাবেশ সময়, উল্লম্ব সারিবদ্ধতা বজায় রাখা এবং এমনকি চাপ প্রয়োগ jamming বা ক্ষতিপূরণ প্লেট এড়াতে
- যদি পরিমাপ মাধ্যমটি কোর ডায়াফ্রাম এবং হাউজিং উপাদান (316L) এর সাথে সামঞ্জস্যপূর্ণ না হয়, তাহলে অর্ডার করার সময় বিশেষ নির্দেশাবলী প্রদান করুন
- বিকৃতি বা ছিদ্র থেকে ক্ষতি রোধ করার জন্য হাত বা ধারালো বস্তু দিয়ে সেন্সর ডায়াফ্রাম চাপানো এড়িয়ে চলুন
- বায়ুমণ্ডলের জন্য চাপ গেজের চাপ হাব খোলা রাখুন এবং জল, জলীয় বাষ্প, বা ক্ষয়কারী মিডিয়াকে মূল নেতিবাচক চাপ চেম্বারে প্রবেশ করতে বাধা দিন
- যদি পিন লাইড পরিবর্তন প্রয়োজন, সঠিক কনফিগারেশন জন্য প্রকৃত কোর উপর লেবেল পড়ুন
পণ্যের হাইলাইটস
HT24V সিলিকন চাপ সেন্সর 10VDC শক্তি, IP65 রেটিং, এবং 0.2%FS/বছর স্থায়িত্ব। খাদ্য/ফার্মা অ্যাপ্লিকেশনগুলিতে সহজে পরিষ্কারের জন্য বৈশিষ্ট্যগুলি 316L স্টেইনলেস স্টিল ডায়াফ্রাম ফ্লাশ করে। 50,000 ইউনিট/বছর উৎপাদন ক্ষমতা সহ কাস্টমাইজযোগ্য।
