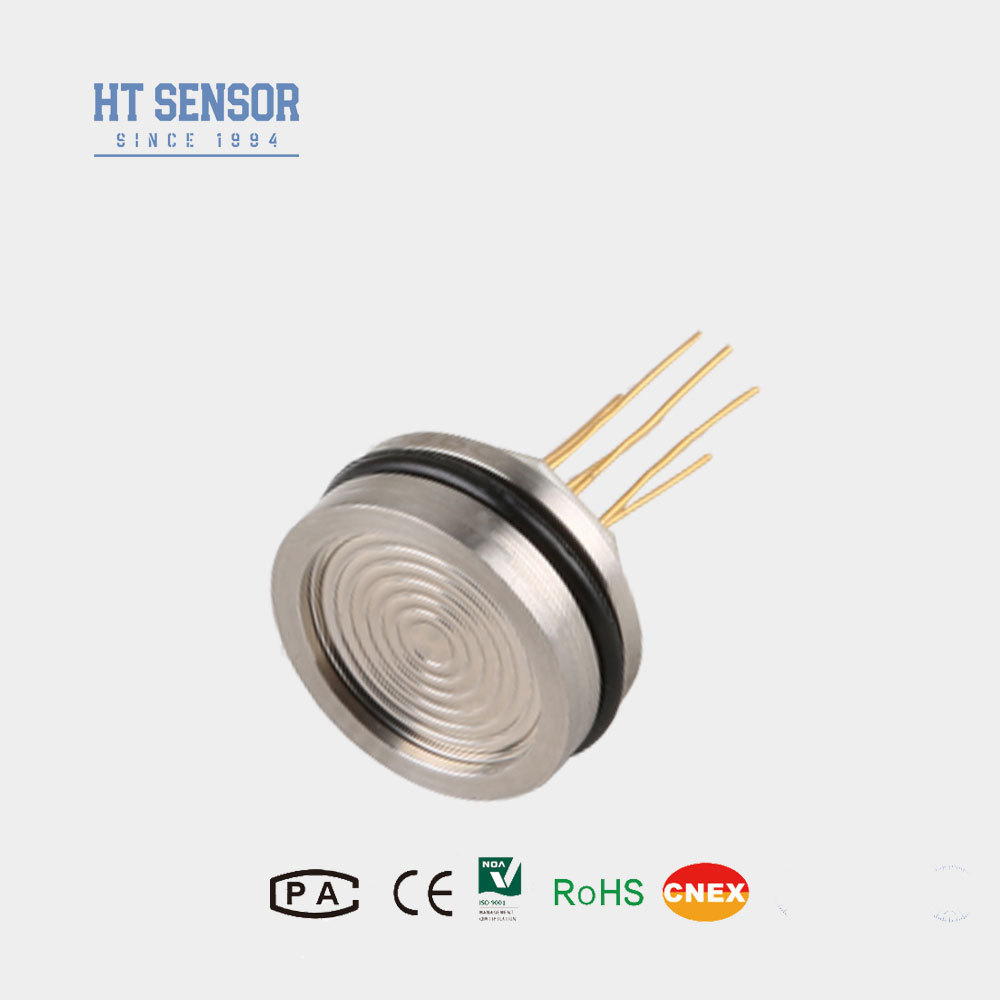

সিলিকন চাপ সেন্সর 19mm ব্যাসার্ধ, মিনি চাপ সেন্সর কোর, শিল্প তরল পরিমাপ চাপ সেন্সর
Product Details
| মডেল নং: | HT26 | আউটপুট সংকেত: | এনালগ টাইপ |
|---|---|---|---|
| উৎপাদন প্রক্রিয়া: | ইন্টিগ্রেশন | উপাদান: | স্টেইনলেস স্টীল |
| তারের ধরন: | ফোর-ওয়্যার | পরিমাপ মাধ্যম: | গ্যাস এবং তরল |
| আইপি রেটিং: | IP65 | শক্তি: | 1.5mA/10VDC |
| আউটপুট: | এমভি সংকেত | উচ্চতা: | 7 মিমি |
| ইনপুট প্রতিবন্ধকতা: | 2.5kΩ ~ 6kΩ | আউটপুট প্রতিবন্ধকতা: | 2.5kΩ ~ 6kΩ |
| অপারেটিং তাপমাত্রা: | -20~80 ºC | স্টোরেজ তাপমাত্রা: | -40~125 ºসে |
| ওজন: | ~63 গ্রাম | ||
| বিশেষভাবে তুলে ধরা |
গ্যারান্টি সহ সিলিকন চাপ সেন্সর,উচ্চ নির্ভুলতা সিলিকন চাপ সেন্সর,শিল্প সিলিকন চাপ সেন্সর |
||
Product Description
- 316L স্টেইনলেস স্টীল হাউজিং সঙ্গে উন্নত প্রযুক্তি
- টাইটানিয়াম এবং হ্যাস্টেলয় সহ প্রিমিয়াম ডায়াফ্রাম উপাদান
- তাপমাত্রা ক্ষতিপূরণ এবং শূন্য পয়েন্ট সংশোধন জন্য ঘন ফিল্ম সার্কিট
- অসাধারণ নির্ভরযোগ্যতা, পুনরাবৃত্তিযোগ্যতা এবং স্থিতিশীলতা
- কাস্টমাইজেশন অপশন সহ কম্প্যাক্ট 7 মিমি উচ্চতা
- শিল্প প্রক্রিয়া সাইটঃ পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যা, শক্তি এবং জলবিদ্যুৎ
- সামুদ্রিক ও বিমান শিল্প
- হাইড্রোলিক এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ ব্যবস্থা
- প্রক্রিয়া নিয়ন্ত্রণ অ্যাপ্লিকেশন
- পাওয়ার সাপ্লাইঃ ≤2mA DC (সাধারণ 1.5mA DC)
- ইনপুট প্রতিরোধঃ 2.5KΩ~6KΩ
- আউটপুট প্রতিবন্ধকতাঃ 2.5KΩ~6KΩ

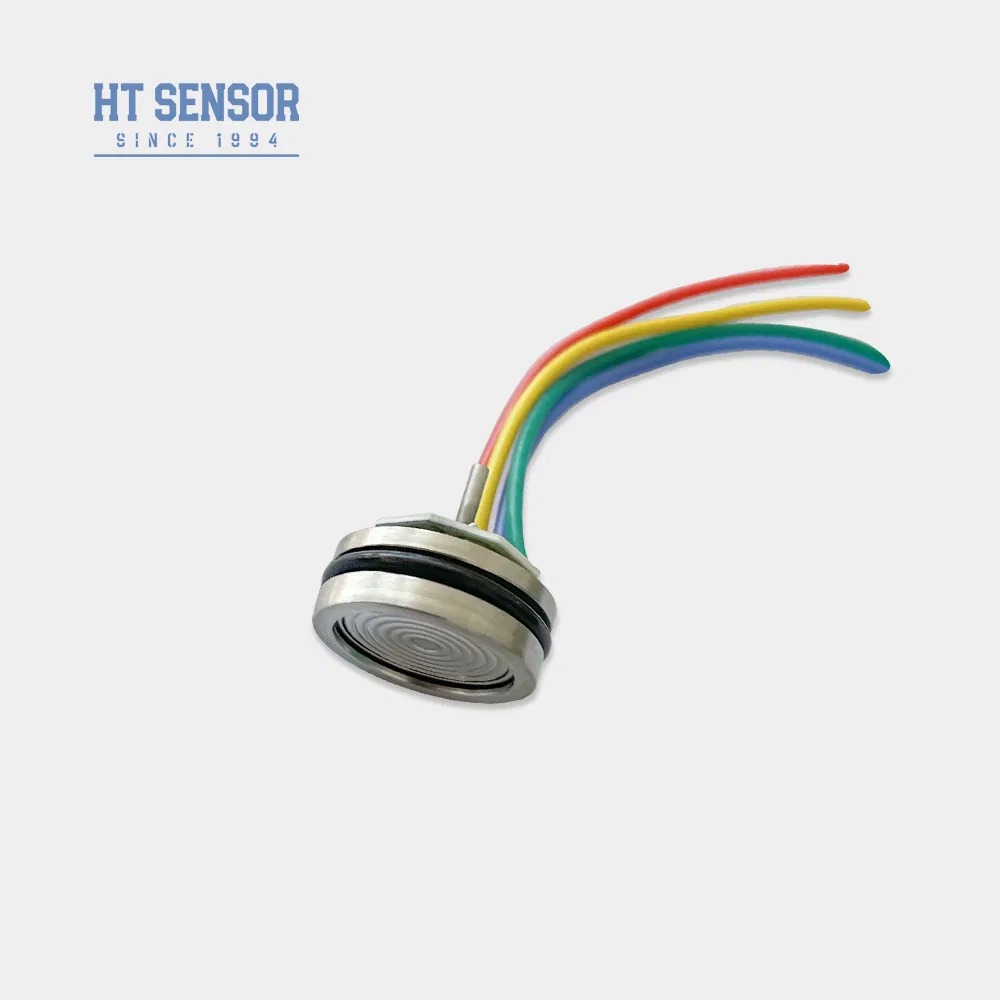

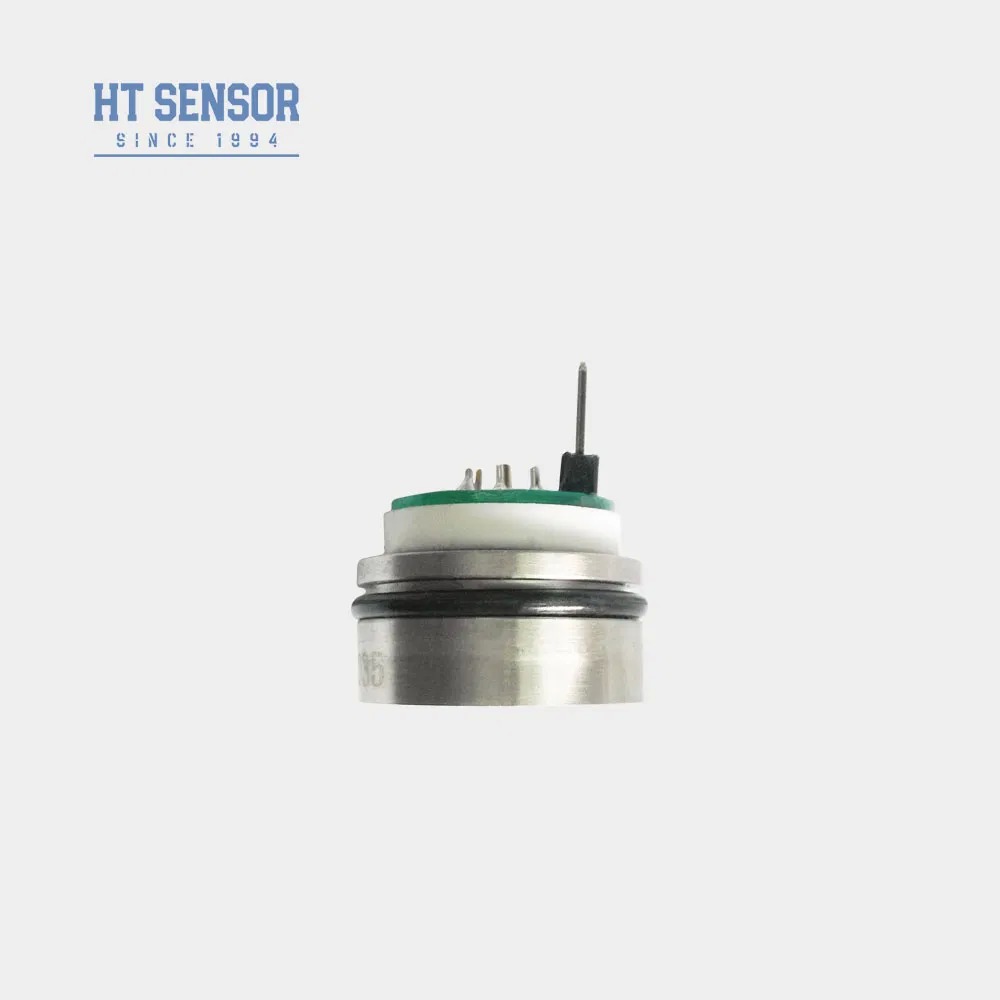

- বৈদ্যুতিক সংযোগঃ গোল্ড-প্লেটেড কোভার পিন বা 100 মিমি উচ্চ তাপমাত্রা তারগুলি
| পরিমাপ পরিসীমা | গজ ((জি) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |
|---|---|---|---|
| নিখুঁত ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| সিল করা ((S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | ||
| প্যারামিটার | প্রকার | ম্যাক্স | ইউনিট |
| অ-রৈখিকতা | ±0.15 | ±0.3 | %F.S |
| পুনরাবৃত্তিযোগ্য | 0.05 | 0.1 | %F.S |
| হাইস্টেরেসিস | 0.05 | 0.1 | %F.S |
| শূন্য অফসেট আউটপুট | ০±১ | ০±২ | এমভি |
| পূর্ণ স্কেল আউটপুট (≤20KPa) | ৫০±১০ | ৫০±৩০ | এমভি |
| পূর্ণ স্কেল আউটপুট (≥35kPa) | ১০০±১০ | ১০০±৩০ | এমভি |
| শূন্য অফসেট টেম্প। ড্রাইভ (≤20KPa) | ± 1 | ±2 | %F.S |
| শূন্য অফসেট টেম্প। ড্রিফট (≥35kPa) | ±0.5 | ± 1 | %F.S |
| পূর্ণ স্কেল তাপমাত্রা ড্রিফ্ট (≤20KPa) | ± 1 | ±2 | %F.S |
| পূর্ণ স্কেল তাপমাত্রা ড্রিফ্ট (≥35kPa) | ±0.5 | ± 1 | %F.S |
| কমপেনসেটেড টেম্প (≤20KPa) | ০-৫০ | oC | |
| ক্ষতিপূরণ তাপমাত্রা (≥35kPa) | ০-৭০ | oC | |
| অপারেটিং তাপমাত্রা | - ২০ থেকে ৮০ | oC | |
| সংরক্ষণ তাপমাত্রা | -৪০-১২৫ | oC | |
| অনুমোদিত ওভারলোড | পূর্ণ স্কেল বা 120MPa এর 3 গুণের মধ্যে ছোট মান নিন | ||
| ফাটল চাপ | পূর্ণ স্কেল 5X | ||
| দীর্ঘমেয়াদী স্থিতিশীলতা | 0.২% F.S./বছর | ||
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল | ||
| আইসোলেশন প্রতিরোধের | ≥200MΩ 100VDC | ||
| কম্পন | 10gRMS, 20Hz থেকে 2000Hz এর অবস্থার অধীনে কোনও পরিবর্তন নেই | ||
| শক | ১০০ গ্রাম, ১১ মিনিট | ||
| প্রতিক্রিয়া সময় | ≤1ms | ||
| ও-রিং সিল | নাইট্রিল গাম বা ফ্লোরো গাম | ||
| ভরাট মাধ্যম | সিলিকন তেল | ||
| ওজন | ~ ৬৩ গ্রাম | ||
- প্রয়োজনীয় বায়ু tightness জন্য কোর আকার এবং ট্রান্সমিটার ঘর মধ্যে সঠিক ফিট নিশ্চিত করুন
- ভার্টিক্যালভাবে হাউজিং সারিবদ্ধ এবং ক্ষতিপূরণ প্লেট এড়াতে সমাবেশ সময় এমনকি চাপ প্রয়োগ
- যদি পরিমাপ মাধ্যমটি কোর ডায়াফ্রাম বা হাউজিং উপাদান (316L) এর সাথে অসঙ্গতিপূর্ণ হয় তবে বিশেষ নির্দেশাবলী প্রদান করুন
- ক্ষতি রোধ করার জন্য হাত বা ধারালো বস্তু দিয়ে সেন্সর ডায়াফ্রাগম চাপানো এড়িয়ে চলুন
- বায়ুমণ্ডলের জন্য চাপ পরিমাপকারী কোর বন্দর খোলা রাখুন এবং জল, বাষ্প বা ক্ষয়কারী মিডিয়া প্রবেশ রোধ করুন

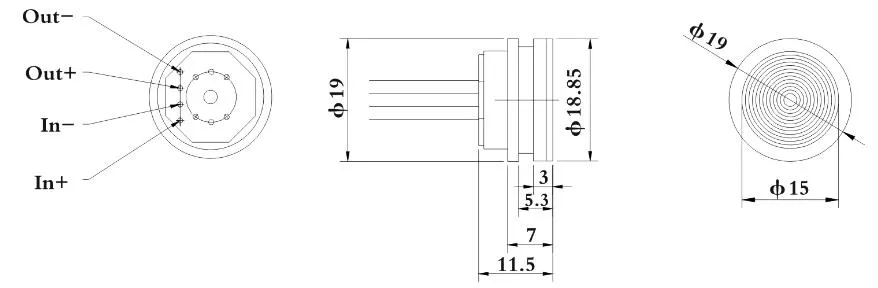

- পিন লিড কনফিগারেশনের জন্য প্রকৃত কোর লেবেলের উল্লেখ করুন
Product Highlights
HT26 OEM চাপ সেন্সর কোর: 7 মিমি উচ্চতা, স্টেইনলেস স্টীল নির্মাণ, IP65 রেটিং। উচ্চ স্থিতিশীলতা, ±0.3% FS নির্ভুলতা, 1ms প্রতিক্রিয়া সময়। শিল্প অ্যাপ্লিকেশনে গ্যাস/তরল পরিমাপের জন্য কাস্টমাইজযোগ্য। 50,000 ইউনিট/বছর ক্ষমতা।
