চাপ সেন্সর সেল লেভেল সেন্সরের জন্য স্টেইনলেস স্টিল প্রেসার প্রোব উপাদান
পণ্য ওভারভিউ

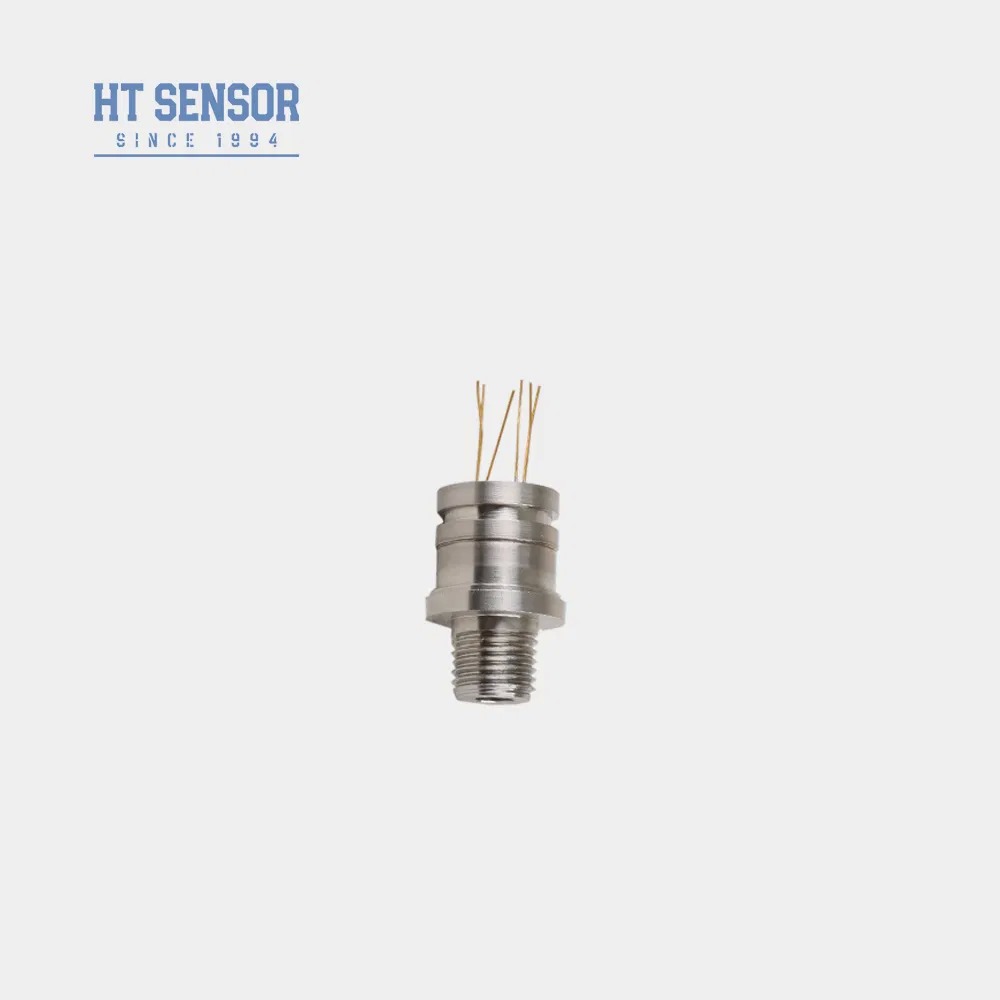

এইচটি30 সিলিকন পাইজোরেসিস্টটিভ প্রেসার সেন্সর হল একটি অত্যন্ত স্থিতিশীল ডিফিউজড সিলিকন উপাদান যা তরল এবং গ্যাসের চাপ পরিমাপ করতে পাইজোরেসিস্টটিভ প্রভাব ব্যবহার করে। স্ট্যান্ডার্ড থ্রেড এবং কোনো ও-রিং সিলিং ছাড়াই একটি ঢালাই করা নির্মাণ বৈশিষ্ট্যযুক্ত, এই সেন্সরটি বিভিন্ন অ্যাপ্লিকেশনের জুড়ে ব্যতিক্রমী নির্ভরযোগ্যতা প্রদান করে।
মূল বৈশিষ্ট্য
- 316L স্টেইনলেস স্টিল হাউজিং এবং প্রিমিয়াম ডায়াফ্রাম উপকরণ সহ উন্নত প্রযুক্তি, যার মধ্যে টাইটানিয়াম এবং হ্যাস্টেলয় অন্তর্ভুক্ত
- সঠিক তাপমাত্রা ক্ষতিপূরণ এবং শূন্য-বিন্দু সংশোধনের জন্য পুরু-ফিল্ম সার্কিট
- একাধিক থ্রেড ইন্টারফেস বিকল্প উপলব্ধ
- উচ্চ নির্ভরযোগ্যতা এবং স্থায়িত্বের জন্য কমপ্যাক্ট ঢালাই নির্মাণ
অ্যাপ্লিকেশন
- শিল্প প্রক্রিয়া সাইট: পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যা, বিদ্যুৎ এবং জলবিদ্যা
- মেরিন এবং বিমান চলাচল শিল্প
- হাইড্রোলিক এবং নিউমেটিক নিয়ন্ত্রণ ব্যবস্থা
- প্রক্রিয়া নিয়ন্ত্রণ অ্যাপ্লিকেশন
বৈদ্যুতিক কর্মক্ষমতা
- বিদ্যুৎ সরবরাহ: ≤2mA DC (সাধারণ 1.5mA DC)
- ইনপুট ইম্পিডেন্স: 2.5KΩ~6KΩ
- আউটপুট ইম্পিডেন্স: 2.5KΩ~6KΩ

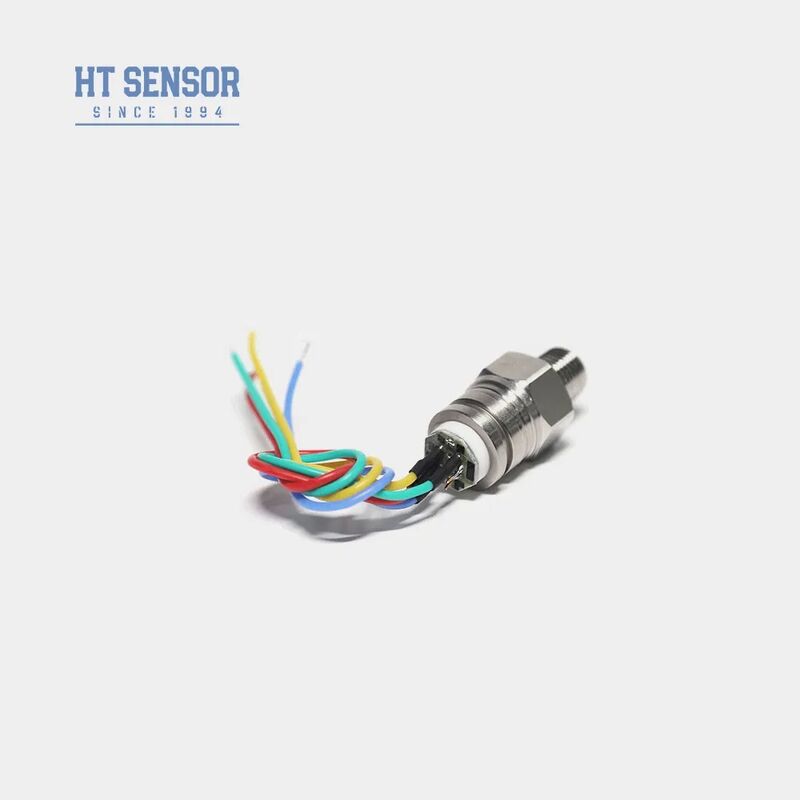

- বৈদ্যুতিক সংযোগ: গোল্ড-প্লেটেড কোভার পিন বা 100 মিমি উচ্চ-তাপমাত্রা তার
কর্মক্ষমতা পরামিতি
| পরামিতি |
Typ |
সর্বোচ্চ |
ইউনিট |
| অরৈখিকতা |
±0.15 |
±0.3 |
%F.S |
| পুনরাবৃত্তিযোগ্যতা |
0.05 |
0.1 |
%F.S |
| হিস্টেরেসিস |
0.05 |
0.1 |
%F.S |
| শূন্য অফসেট আউটপুট |
0±1 |
0±2 |
mV |
| পূর্ণ স্কেল আউটপুট (≤20KPa) |
50±10 |
50±30 |
mV |
| পূর্ণ স্কেল আউটপুট (≥35kPa) |
100±10 |
100±30 |
mV |
| শূন্য অফসেট তাপমাত্রা। ড্রিফট (≤20KPa) |
±1 |
±2 |
%F.S |
| শূন্য অফসেট তাপমাত্রা। ড্রিফট (≥35kPa) |
±0.5 |
±1 |
%F.S |
| পূর্ণ স্কেল তাপমাত্রা। ড্রিফট (≤20KPa) |
±1 |
±2 |
%F.S |
| পূর্ণ স্কেল তাপমাত্রা। ড্রিফট (≥35kPa) |
±0.5 |
±1 |
%F.S |
| ক্ষতিপূরণ তাপমাত্রা। (≤20KPa) |
0~50 |
- |
ºC |
| ক্ষতিপূরণ তাপমাত্রা। (≥35kPa) |
0~70 |
- |
ºC |
| অপারেটিং তাপমাত্রা |
-20~80 |
- |
ºC |
| সংরক্ষণ তাপমাত্রা |
-40~125 |
- |
ºC |
| অনুমোদিত ওভারলোড |
পূর্ণ স্কেলের 3 গুণ বা 120MPa-এর মধ্যে ছোট মান নিন |
| burst চাপ |
পূর্ণ স্কেলের 5X |
| দীর্ঘমেয়াদী স্থিতিশীলতা |
0.2% F.S/বছর |
| ডায়াফ্রাম উপাদান |
316L |
| নিরোধক প্রতিরোধ |
≥200MΩ 100VDC |
| কম্পন |
10gRMS, 20Hz থেকে 2000Hz অবস্থার অধীনে কোনো পরিবর্তন নেই |
| শক |
100g,11ms |
| প্রতিক্রিয়া সময় |
≤1ms |
| ও-রিং সিল |
নাইট্রাইল রাবার বা ফ্লুরো রাবার |
| ভর্তি মাধ্যম |
সিলিকন তেল |
| ওজন |
~63g |
পরামিতিগুলি পরীক্ষা করা হয়েছে: 1.5mA @ 25°C
পরিমাপের পরিসর
গেজ (G): 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
পরম (A): 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
সিল করা (S): 3500KPaS, 7MPaS, 10MPaS, 20MPaS
আউটলাইন নির্মাণ
বৈদ্যুতিক সংযোগ এবং ক্ষতিপূরণ
উদাহরণ নির্বাচন
অর্ডার করার নির্দেশিকা
- প্রয়োজনীয় বায়ু-আটকের জন্য কোর আকার এবং ট্রান্সমিটার হাউজিংয়ের মধ্যে সঠিক ফিট নিশ্চিত করুন
- সমাবেশের সময় উল্লম্বভাবে হাউজিং সারিবদ্ধ করুন এবং ক্ষতিপূরণ প্লেট ক্ষতিগ্রস্ত হওয়া এড়াতে সমান চাপ প্রয়োগ করুন
- পরিমাপ করা মাধ্যমটি 316L ডায়াফ্রাম উপাদানের সাথে বেমানান হলে অর্ডার করার সময় বিশেষ নির্দেশাবলী প্রদান করুন
- ক্ষতি রোধ করতে হাত বা ধারালো বস্তু ব্যবহার করে সেন্সর ডায়াফ্রামের সাথে যোগাযোগ করা এড়িয়ে চলুন
- গেজ প্রেসার পোর্ট বায়ুমণ্ডলের জন্য খোলা রাখুন এবং জল, বাষ্প বা ক্ষয়কারী মাধ্যমের প্রবেশ রোধ করুন
- পিন লিড কনফিগারেশন পরিবর্তনের জন্য যেকোনো মূল লেবেলের সাথে পরামর্শ করুন
