থ্রেড ইন্টিগ্রেটেড প্রেসার সেন্সর সহ লাইন বিন্যাস ওএম লেভেল সেন্সর

বেসিক ইনফরমেশন
সাক্ষ্যদান: RoHS
ন্যূনতম চাহিদার পরিমাণ: 5
মূল্য: 20
বিস্তারিত তথ্য
মডেল নং: HT30V আউটপুট সংকেত: এনালগ টাইপ
উৎপাদন প্রক্রিয়া: ইন্টিগ্রেশন উপাদান: স্টেইনলেস স্টীল
থ্রেড টাইপ: কাস্টমাইজড তারের ধরন: ফোর-ওয়্যার
পরিমাপ মাধ্যম: গ্যাস এবং তরল আইপি রেটিং: IP65
পাওয়ার সাপ্লাই: 10VDC 5vdC আউটপুট: ১০ এমভি/ভোল্ট
ডায়াফ্রাম উপাদান: 316L ইনপুট প্রতিবন্ধকতা: 4KΩ~20KΩ
আউটপুট প্রতিবন্ধকতা: 2.5kΩ ~ 6kΩ অপারেটিং তাপমাত্রা: -২০-৮০ ডিগ্রি সেলসিয়াস
ওজন: ~63 গ্রাম
বিশেষভাবে তুলে ধরা:

থ্রেড ইন্টিগ্রেটেড প্রেসার সেন্সর

,

ওএম লেভেল সেন্সর সিলিকন

,

লাইন বিন্যাস প্রেসার সেন্সর


পণ্যের বর্ণনা

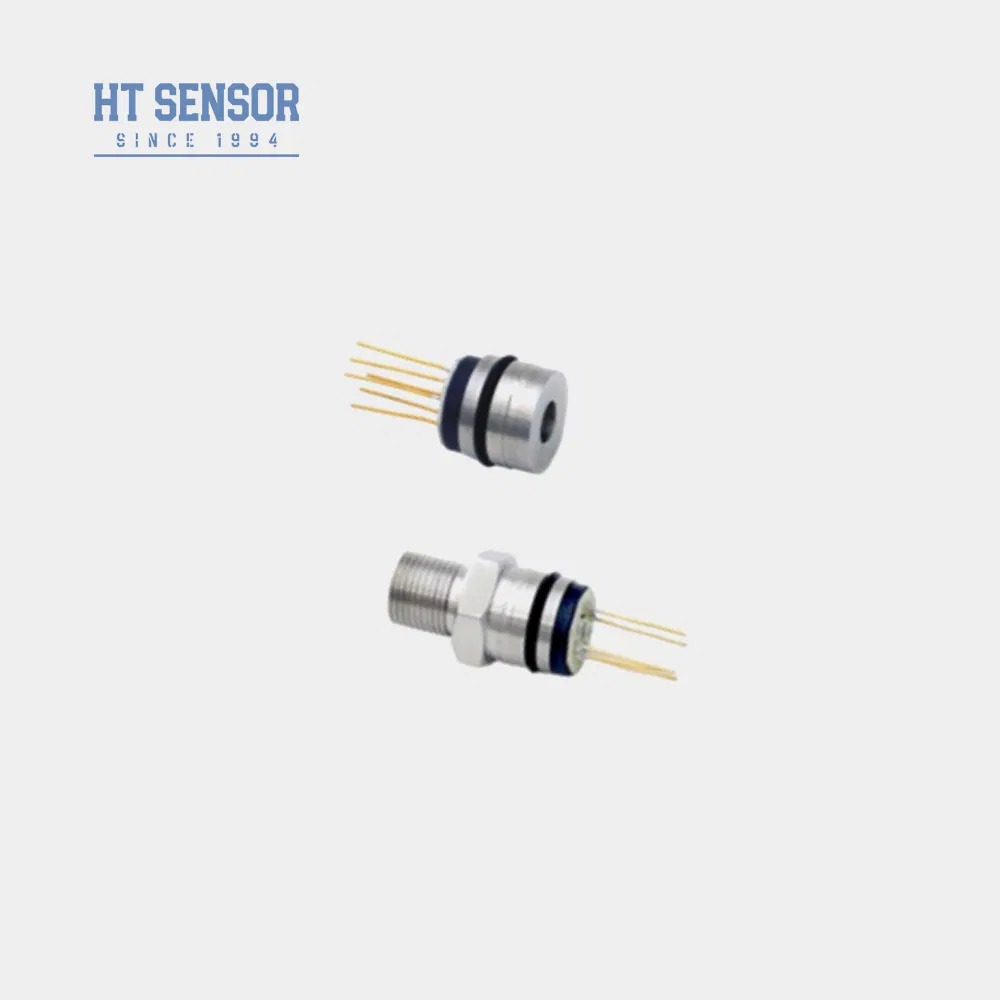

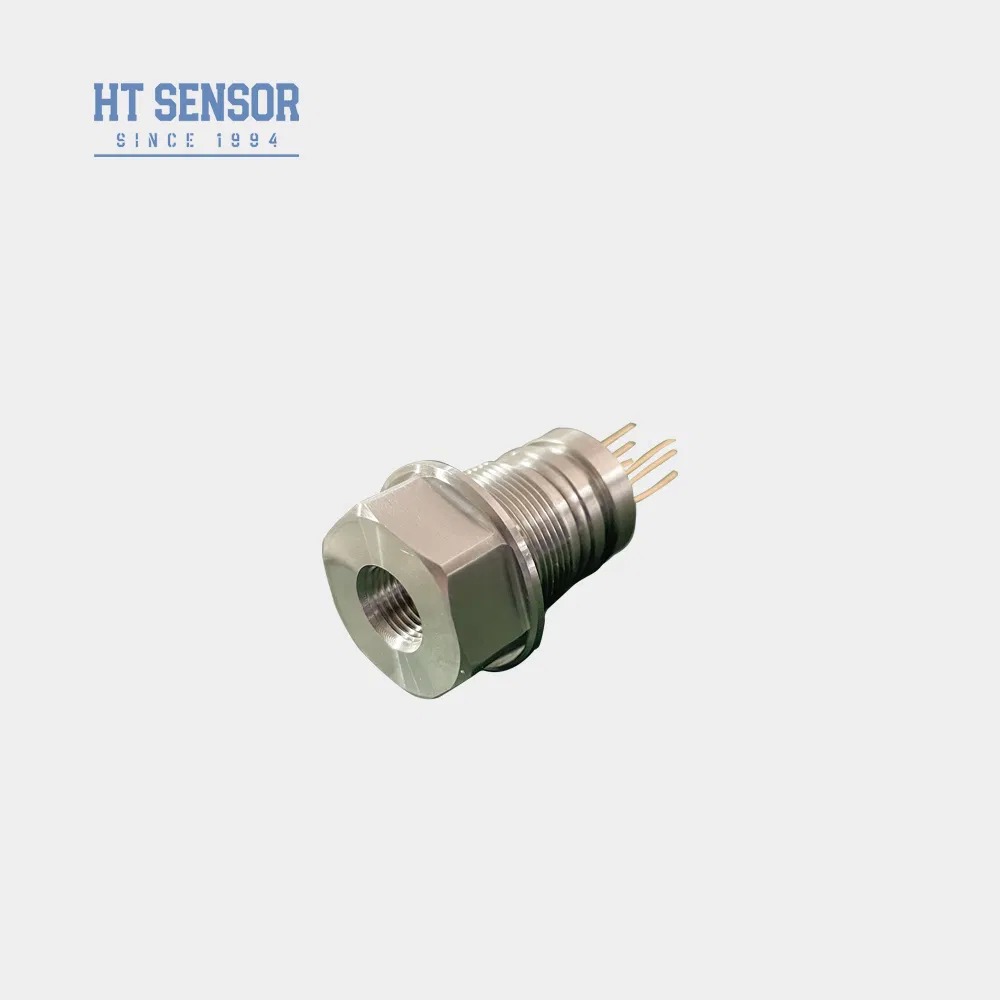

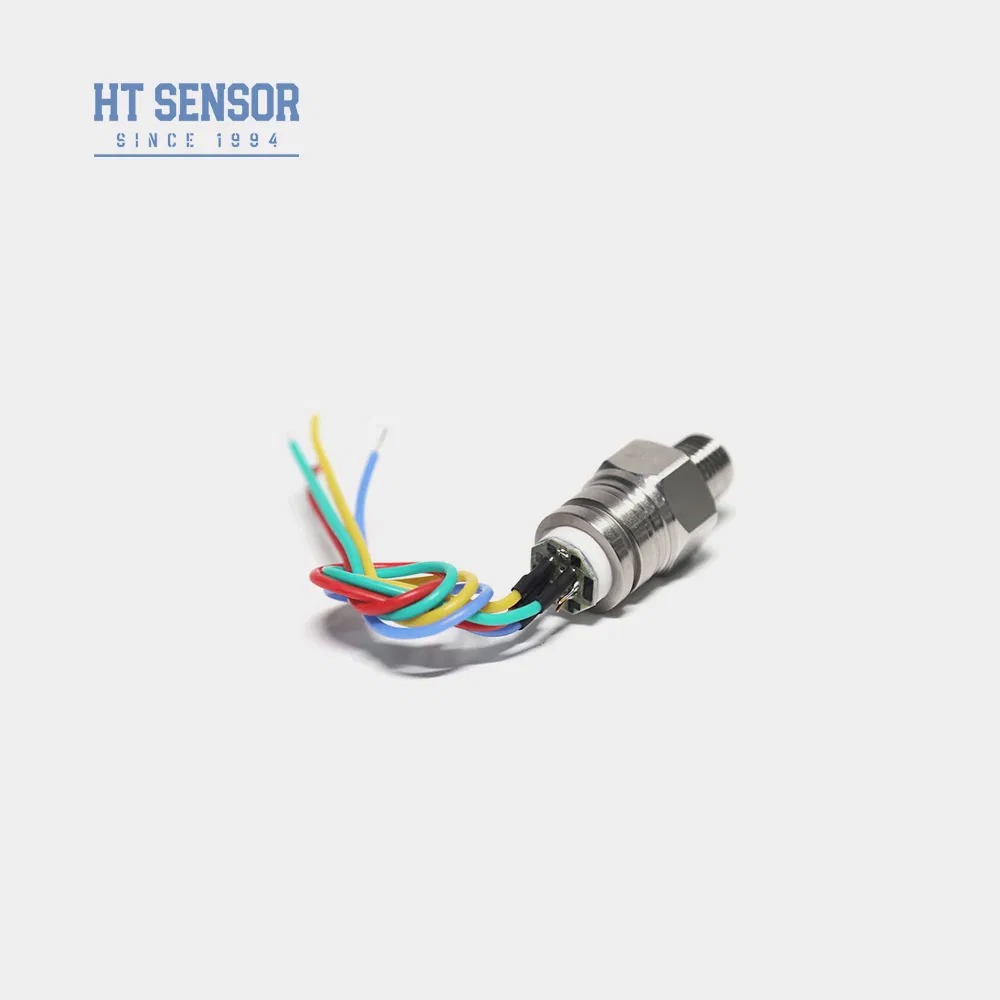

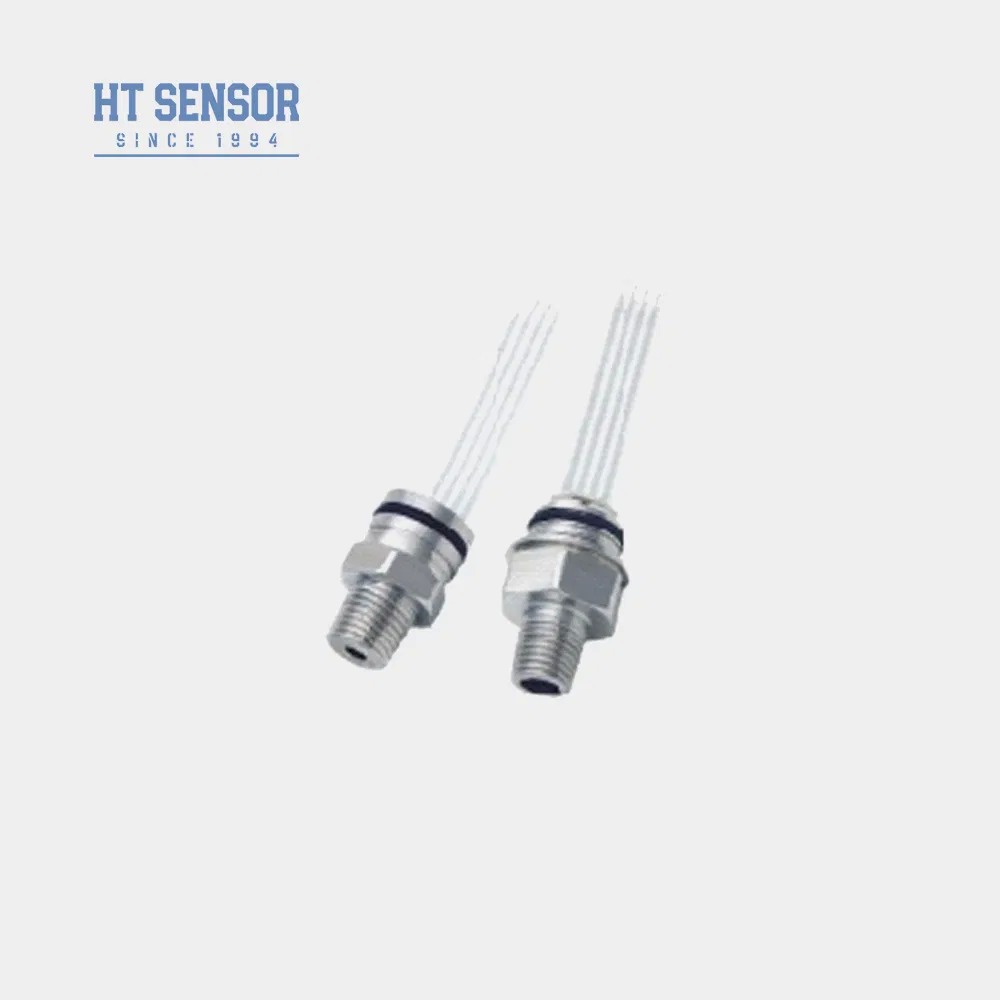

HT30V সিলিকন পিজোরেসিস্টটিভ চাপ সেন্সর
HT30V একটি অত্যন্ত স্থিতিশীল ডিফিউজড সিলিকন উপাদান ব্যবহার করে, যা এটিকে একটি নির্ভরযোগ্য সিলিকন পিজোরেসিস্টটিভ চাপ সেন্সর করে তোলে। একটি আইসোলেশন ডায়াফ্রাম এবং সিলিকন তেল ব্যবহার করে, এই সেন্সরটি তরল এবং গ্যাসের চাপ সঠিকভাবে পরিমাপ করে, যা এয়ার কমপ্রেসর এবং রেফ্রিজারেশন সিস্টেম সহ বিভিন্ন শিল্প অ্যাপ্লিকেশনে নির্ভুল ফলাফল প্রদান করে।
থ্রেড ইন্টিগ্রেটেড প্রেসার সেন্সর সহ লাইন বিন্যাস ওএম লেভেল সেন্সর 0 থ্রেড ইন্টিগ্রেটেড প্রেসার সেন্সর সহ লাইন বিন্যাস ওএম লেভেল সেন্সর 1 থ্রেড ইন্টিগ্রেটেড প্রেসার সেন্সর সহ লাইন বিন্যাস ওএম লেভেল সেন্সর 2
পণ্যের বৈশিষ্ট্য
  • তাপমাত্রা ক্ষতিপূরণ এবং শূন্য অফসেট সংশোধনের জন্য পুরু-ফিল্ম সার্কিট্রি ব্যবহার করে
  • উচ্চ নির্ভরযোগ্যতা এবং চমৎকার স্থিতিশীলতা
  • স্ট্যান্ডার্ড আউটপুট সহ ধ্রুবক ভোল্টেজ পাওয়ার সাপ্লাই
অ্যাপ্লিকেশন
  • 316L স্টেইনলেস স্টিলের সাথে সামঞ্জস্য রেখে ক্ষয়হীন গ্যাস এবং তরল চাপ পরিমাপের জন্য উপযুক্ত
  • চাপ নিরীক্ষণ এবং নিয়ন্ত্রণের জন্য প্রক্রিয়া নিয়ন্ত্রণ সিস্টেমে ব্যবহৃত হয়
  • চাপ পরিমাপের জন্য সাধারণত রেফ্রিজারেশন সিস্টেম এবং এয়ার কমপ্রেসরে ব্যবহৃত হয়
বৈদ্যুতিক কর্মক্ষমতা
  • পাওয়ার সাপ্লাই: ≤10VDC
  • সাধারণ মোড ভোল্টেজ আউটপুট: ইনপুটের 50% (সাধারণ)
  • ইনপুট ইম্পিডেন্স: 4KΩ~20KΩ
  • আউটপুট ইম্পিডেন্স: 2.5KΩ~6KΩ
  • বৈদ্যুতিক সংযোগ: 100 মিমি উচ্চ-তাপমাত্রার তার, ফিতা কেবল
কর্মক্ষমতা পরামিতি
পরিমাপের সীমা প্রকার মান
চাপের সীমা গেজ (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
পরম (A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
সিল করা (S) 3500KPaS, 7MPaS, 10MPaS, 20MPaS
অরৈখিকতা ±0.15 | ±0.3 | %F.S
পুনরাবৃত্তিযোগ্যতা 0.05 | 0.1 | %F.S
হিস্টেরেসিস 0.05 | 0.1 | %F.S
শূন্য অফসেট আউটপুট 0±1 | 0±2 | mV
পূর্ণ স্কেল আউটপুট ≤20KPa: 50±1 | 50±2 | mV
≥35kPa: 100±1 | 100±2 | mV
শূন্য অফসেট তাপমাত্রা। ড্রিফট ≤20KPa: ±1 | ±2.5 | %F.S
≥35kPa: ±0.8 | ±1.5 | %F.S
পূর্ণ স্কেল তাপমাত্রা। ড্রিফট ≤20KPa: ±1 | ±2 | %F.S
≥35kPa: ±0.8 | ±1.5 | %F.S
ক্ষতিপূরণ তাপমাত্রা ≤20KPa: 0~50 ºC
≥35kPa: 0~70 ºC
অপারেটিং তাপমাত্রা -20~80 ºC
সংরক্ষণ তাপমাত্রা -40~125 ºC
অনুমোদিত ওভারলোড পূর্ণ স্কেলের 3 গুণ বা 120MPa-এর মধ্যে ছোট মানটি নিন
burst চাপ পূর্ণ স্কেলের 5X
দীর্ঘমেয়াদী স্থিতিশীলতা 0.2 % F.S/বছর
ডায়াফ্রাম উপাদান 316L
ইনসুলেশন প্রতিরোধ ≥200MΩ 100VDC
কম্পন 10gRMS, 20Hz থেকে 2000Hz অবস্থার অধীনে কোন পরিবর্তন নেই
শক 100g, 11ms
প্রতিক্রিয়া সময় ≤1ms
O-রিং সিল নাইট্রাইল রাবার বা ফ্লুরো রাবার
ভর্তি মাধ্যম সিলিকন তেল
ওজন ~63g
পরামিতিগুলি পরীক্ষা করা হয়েছে: 10V @ 25ºC
আউটলাইন নির্মাণ
থ্রেড ইন্টিগ্রেটেড প্রেসার সেন্সর সহ লাইন বিন্যাস ওএম লেভেল সেন্সর 3
চাপ সেন্সরের থ্রেডের আকার কাস্টমাইজ করা যেতে পারে
বৈদ্যুতিক সংযোগ এবং ক্ষতিপূরণ
থ্রেড ইন্টিগ্রেটেড প্রেসার সেন্সর সহ লাইন বিন্যাস ওএম লেভেল সেন্সর 4
উদাহরণ নির্বাচন
থ্রেড ইন্টিগ্রেটেড প্রেসার সেন্সর সহ লাইন বিন্যাস ওএম লেভেল সেন্সর 5
অর্ডার করার টিপস
  • প্রয়োজনীয় বায়ু-নিবিড়তা অর্জনের জন্য অ্যাসেম্বলির সময় কোর আকার এবং ট্রান্সমিটার হাউজিংয়ের মধ্যে সঠিক ফিট নিশ্চিত করুন
  • হাউজিং অ্যাসেম্বলির সময়, উল্লম্ব সারিবদ্ধতা বজায় রাখুন এবং জ্যামিং বা ক্ষতিগ্রস্থ হওয়া থেকে বাঁচতে সমান চাপ দিন
  • যদি পরিমাপ করা মাধ্যমটি কোর ডায়াফ্রাম এবং হাউজিং উপাদানের (316L) সাথে সঙ্গতিপূর্ণ না হয়, তাহলে অর্ডার করার সময় বিশেষ নির্দেশাবলী প্রদান করুন
  • ক্ষতি রোধ করতে হাত বা ধারালো বস্তু দিয়ে সেন্সর ডায়াফ্রামে চাপ দেওয়া এড়িয়ে চলুন
  • গেজ প্রেসার কোরের প্রেসার পোর্ট বায়ুমণ্ডলের জন্য খোলা রাখুন এবং জল, জলীয় বাষ্প বা ক্ষয়কারী মাধ্যমের প্রবেশ রোধ করুন
  • পিন লিড পরিবর্তনের জন্য প্রকৃত কোরের লেবেলটি দেখুন
গুণ নিশ্চিতকরণ
আপনার চাপ সেন্সর ট্রান্সমিটারগুলির বৈশিষ্ট্যগুলি কী?
উচ্চ নির্ভুলতা, স্থায়িত্ব এবং চমৎকার কর্মক্ষমতা। কাস্টমাইজেশন উপলব্ধ।
আমি কি বিশেষ স্পেসিফিকেশন কাস্টমাইজ করতে পারি?
হ্যাঁ, আমাদের প্রকৌশলীগণ নির্দিষ্ট চাহিদা মেটাতে পণ্য তৈরি করতে পারেন। আমরা OEM এবং ODM পরিষেবা প্রদান করি।
আপনার উৎপাদন ক্ষমতা কত?
আমাদের উত্পাদন সুবিধাগুলি প্রতি মাসে 30,000 পর্যন্ত চাপ সেন্সর ট্রান্সমিটার তৈরি করতে পারে, যা বৃহৎ আকারের অর্ডার পূরণ করতে সক্ষম। উৎপাদন এবং ডেলিভারি সময়সূচীর জন্য আমাদের বিক্রয় দলের সাথে আগে থেকে যোগাযোগ করুন।
সাধারণ ডেলিভারি সময়কাল কত?
স্ট্যান্ডার্ড মডেলের জন্য 5-8 কার্যদিবস। কাস্টমাইজড পণ্য পরিবর্তিত হতে পারে।
পণ্যগুলির দাম কিভাবে নির্ধারণ করা হয়? কোন ছাড়?
বাল্ক অর্ডার বা দীর্ঘমেয়াদী অংশীদারদের জন্য ডিসকাউন্ট সহ প্রতিযোগিতামূলক মূল্য।
আপনার পণ্যের ওয়ারেন্টি কি? এবং বিক্রয়োত্তর পরিষেবা?
শিপমেন্টের পরে 24 মাসের ওয়ারেন্টি। বিক্রয়োত্তর পরিষেবা 24 ঘন্টার মধ্যে প্রতিক্রিয়া জানায়, যার সাথে রিমোট পিসি নেটওয়ার্ক নির্দেশাবলী উপলব্ধ।
