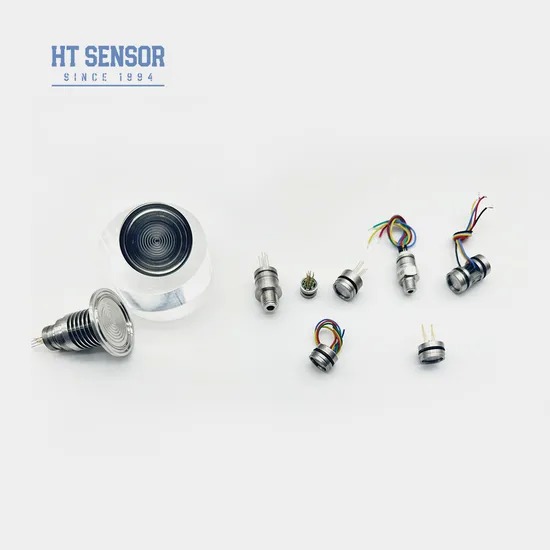

বায়ু এবং তরল স্তর সেন্সরের জন্য 19 মিমি 10VDC চালিত সিলিকন পাইজোইলেকট্রিক চাপ সেন্সর
Product Details
| মডেল নং: | HT19V | আউটপুট সংকেত: | এনালগ টাইপ |
|---|---|---|---|
| উৎপাদন প্রক্রিয়া: | ইন্টিগ্রেশন | উপাদান: | স্টেইনলেস স্টীল |
| তারের ধরন: | ফোর-ওয়্যার | পরিমাপ মাধ্যম: | গ্যাস এবং তরল |
| আইপি রেটিং: | IP65 | ক্ষতিপূরণ টেম্প।: | 0~70 সে |
| চাপের ধরন: | জি/এ/এস | আউটপুট: | ১০ এমভি/ভোল্ট |
| ব্যাস: | 19 মিমি | পাওয়ার সাপ্লাই: | ≤10ভিডিসি |
| বিশেষভাবে তুলে ধরা |
19 মিমি সিলিকন চাপ সেন্সর,১০ ভিডিসি চালিত পাইজো ইলেকট্রিক সেন্সর,বায়ু এবং তরল চাপ সেন্সর |
||
Product Description
- তাপমাত্রা ক্ষতিপূরণ এবং শূন্য অফসেট সংশোধন জন্য ঘন ফিল্ম সার্কিট
- উচ্চ নির্ভরযোগ্যতা এবং চমৎকার স্থিতিশীলতা
- স্ট্যান্ডার্ড আউটপুট সহ ধ্রুবক ভোল্টেজ পাওয়ার সাপ্লাই
- 316L স্টেইনলেস স্টীল সামঞ্জস্যের সাথে অ ক্ষয়কারী গ্যাস এবং তরল চাপের পরিমাপ
- চাপ পর্যবেক্ষণ ও নিয়ন্ত্রণের জন্য প্রক্রিয়া নিয়ন্ত্রণ ব্যবস্থা
- চাপ পরিমাপের জন্য রেফ্রিজারেশন সিস্টেম এবং বায়ু কম্প্রেসার
- পাওয়ার সাপ্লাইঃ ≤10VDC
- সাধারণ মোড আউটপুট ভোল্টেজঃ ইনপুট এর 50% (সাধারণ)
- ইনপুট প্রতিবন্ধকতাঃ 4KΩ~20KΩ
- আউটপুট প্রতিবন্ধকতাঃ 2.5KΩ~6KΩ
- বৈদ্যুতিক সংযোগঃ 100mm উচ্চ তাপমাত্রা তার, রিবন তারের
| পরিমাপ পরিসীমা | গ্যাজ (জি): 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa |
|---|---|
| নিখুঁত (এ): 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |
| সিলড (এস): 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS |
| প্যারামিটার | প্রকার | ম্যাক্স | ইউনিট |
|---|---|---|---|
| অ-রৈখিকতা | ±0.15 | ±0.3 | %F.S |
| পুনরাবৃত্তিযোগ্য | 0.05 | 0.1 | %F.S |
| হাইস্টেরেসিস | 0.05 | 0.1 | %F.S |
| শূন্য অফসেট আউটপুট | ০±১ | ০±২ | এমভি |
| পূর্ণ স্কেল আউটপুট (≤20KPa) | ৫০±১ | ৫০±২ | এমভি |
| পূর্ণ স্কেল আউটপুট (≥35kPa) | ১০০±১ | ১০০±২ | এমভি |
| শূন্য অফসেট টেম্প। ড্রাইভ (≤20KPa) | ± 1 | ±২।5 | %F.S |
| শূন্য অফসেট টেম্প। ড্রিফট (≥35kPa) | ±0.8 | ± ১।5 | %F.S |
| পূর্ণ স্কেল তাপমাত্রা ড্রিফ্ট (≤20KPa) | ± 1 | ±2 | %F.S |
| পূর্ণ স্কেল তাপমাত্রা ড্রিফ্ট (≥35kPa) | ±0.8 | ± ১।5 | %F.S |
| কমপেনসেটেড টেম্প (≤20KPa) | ০-৫০ | oC | |
| ক্ষতিপূরণ তাপমাত্রা (≥35kPa) | ০-৭০ | oC | |
| অপারেটিং তাপমাত্রা | - ২০ থেকে ৮০ | oC | |
| সংরক্ষণ তাপমাত্রা | -৪০-১২৫ | oC | |
| অনুমোদিত ওভারলোড | পূর্ণ স্কেল বা 120MPa এর 3 গুণের মধ্যে ছোট মান নিন | ||
| ফাটল চাপ | পূর্ণ স্কেল 5X | ||
| দীর্ঘমেয়াদী স্থিতিশীলতা | 0.২% F.S./বছর | ||
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল | ||
| আইসোলেশন প্রতিরোধের | ≥200MΩ 100VDC | ||
| কম্পন | 10gRMS, 20Hz থেকে 2000Hz এর অবস্থার অধীনে কোনও পরিবর্তন নেই | ||
| শক | ১০০ গ্রাম, ১১ মিনিট | ||
| প্রতিক্রিয়া সময় | ≤1ms | ||
| ও-রিং সিল | নাইট্রিল গাম বা ফ্লোরো গাম | ||
| ভরাট মাধ্যম | সিলিকন তেল | ||
| ওজন | ~২৮ গ্রাম | ||
- প্রয়োজনীয় বায়ু tightness জন্য কোর আকার এবং ট্রান্সমিটার ঘর মধ্যে সঠিক ফিট নিশ্চিত করুন
- ভার্টিক্যালভাবে হাউজিং সারিবদ্ধ এবং ক্ষতিপূরণ প্লেট এড়াতে সমাবেশ সময় এমনকি চাপ প্রয়োগ
- অর্ডার করার সময় বিশেষ নির্দেশাবলী প্রদান করুন যদি পরিমাপ মাধ্যম 316L ডায়াফ্রাম উপাদান সঙ্গে সামঞ্জস্যপূর্ণ নয়
- ক্ষতি রোধ করার জন্য হাত বা ধারালো বস্তু দিয়ে সেন্সর ডায়াফ্রাগম চাপানো এড়িয়ে চলুন
- বায়ুমণ্ডলের জন্য চাপ পরিমাপ হোল্ড খোলা রাখুন এবং জল, বাষ্প, বা ক্ষয়কারী মিডিয়া প্রবেশ রোধ
- পিন লিড পরিবর্তনগুলির জন্য রেফারেন্স প্রকৃত কোর লেবেল
Product Highlights
গ্যাস/তরল পরিমাপের জন্য HT19V 19mm সিলিকন পাইজোরেসিস্টিভ প্রেসার সেন্সর। বৈশিষ্ট্য 316L স্টেইনলেস স্টীল, IP65 রেটিং, উচ্চ স্থিতিশীলতা, এবং কাস্টম বিকল্প। এয়ার কম্প্রেসার, হিমায়ন এবং প্রক্রিয়া নিয়ন্ত্রণ ব্যবস্থার জন্য আদর্শ।
