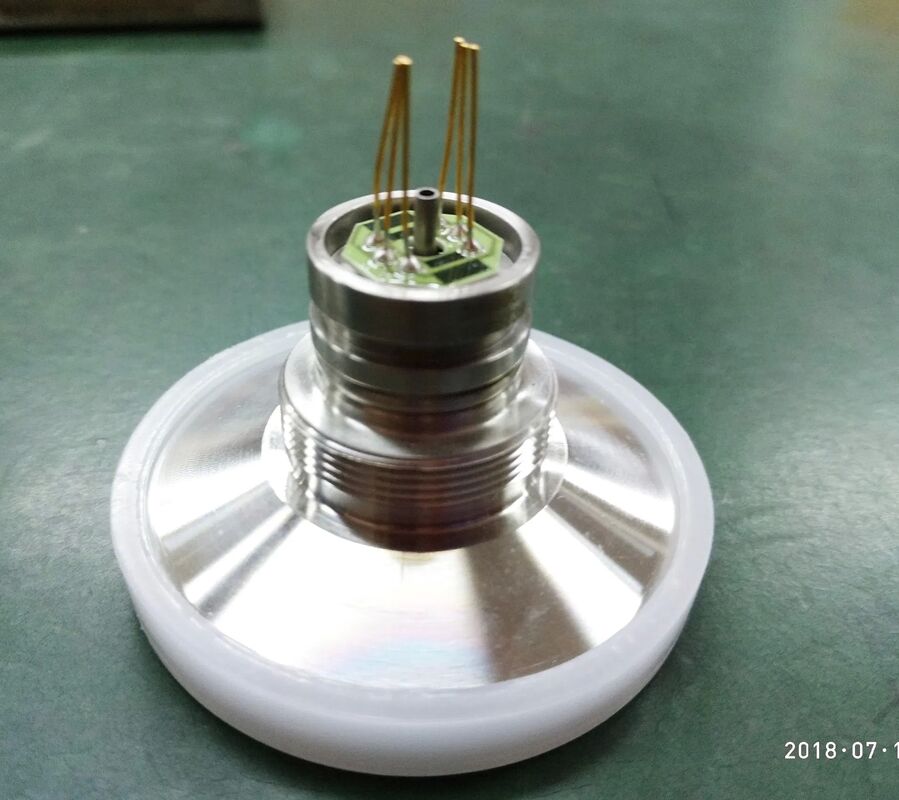

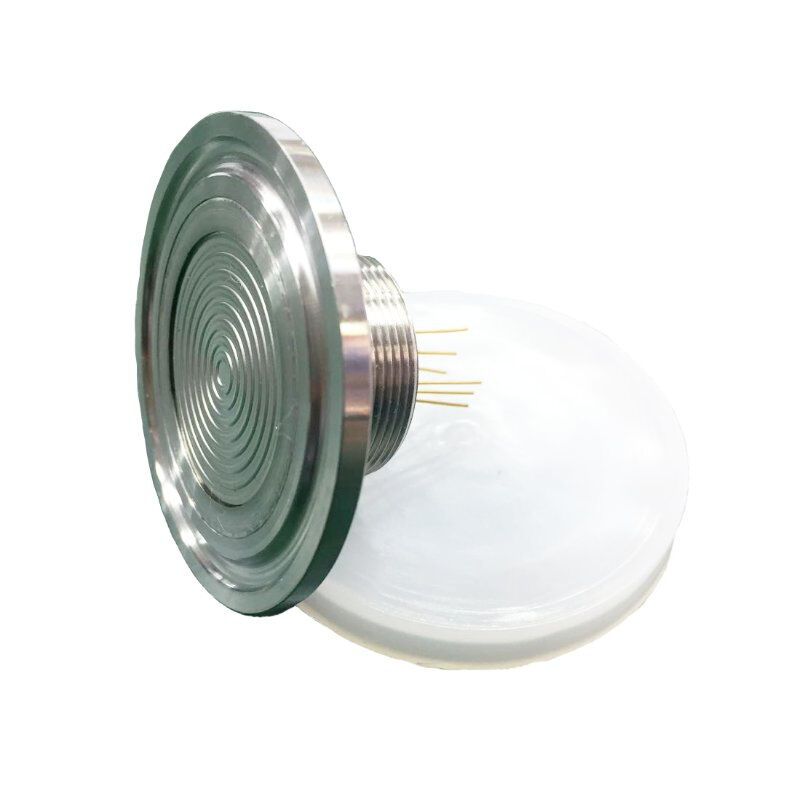

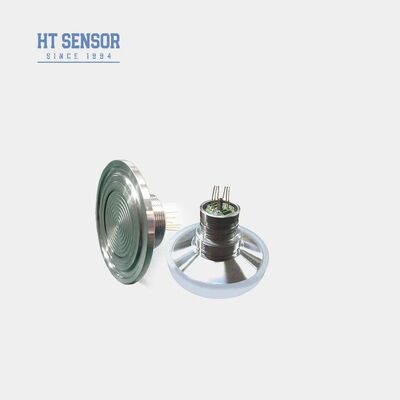

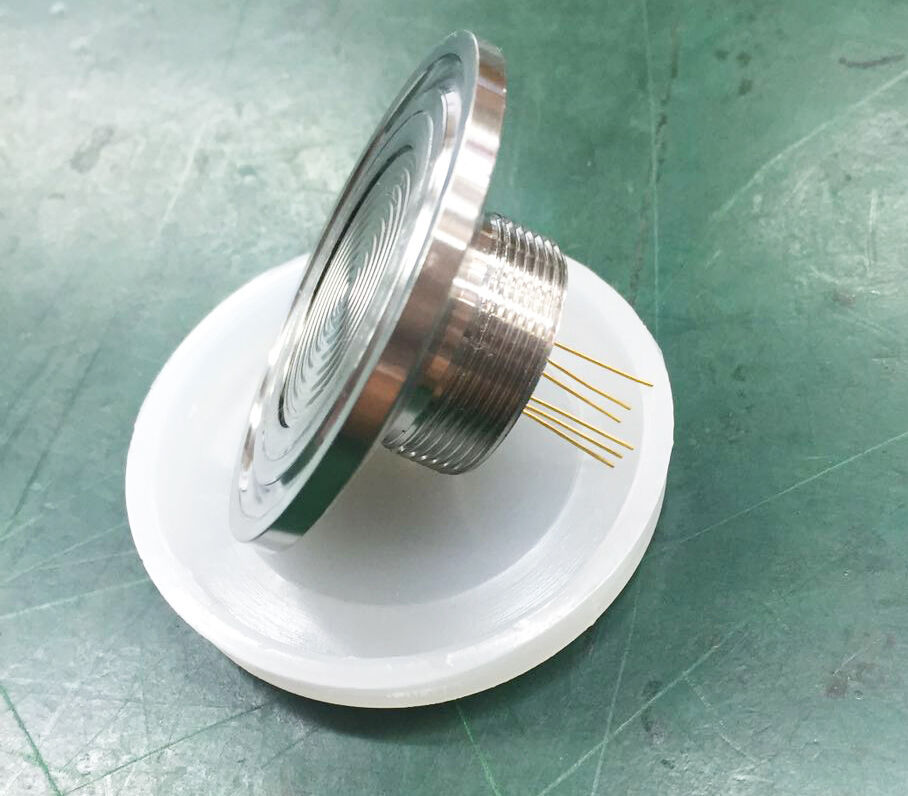

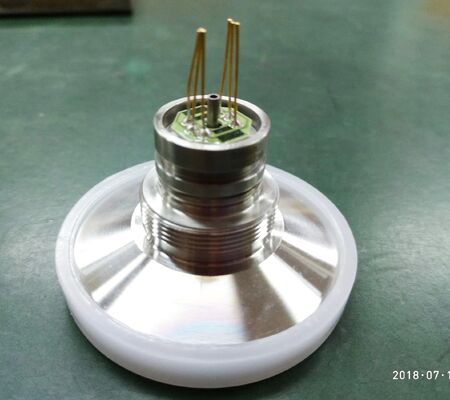

HT-IQ 50.4 মিমি বৃহৎ ডায়াফ্রাম সিলিকন পিজোরেসিস্টটিভ চাপ সেন্সর পরিচিতি ফ্লাশ সেন্সর কোর
পণ্যের বিবরণ
| আউটপুট সংকেত: | এনালগ টাইপ | উপাদান: | স্টেইনলেস স্টীল |
|---|---|---|---|
| শক্তি: | 1.5mA | সংযোগ: | গোল্ড প্লেটেড কোভার পিন বা 100 মিমি তার |
| থ্রেড আকার: | 1.5" | ডায়াফ্রাম আকার: | 50.4 মিমি |
| অপারেটিং তাপমাত্রা: | -20~80° সে | স্টোরেজ তাপমাত্রা: | -40~125° সে |
| ডায়াফ্রাম উপাদান: | 316L | ওজন: | ~150 গ্রাম |
| বিশেষভাবে তুলে ধরা |
50.4 মিমি বৃহৎ ডায়াফ্রাম চাপ সেন্সর,সিলিকন পিজোরেসিস্টটিভ ফ্লাশ সেন্সর,উচ্চ কর্মক্ষমতা সম্পন্ন সিলিকন চাপ সেন্সর |
||
পণ্য বিবরণ
- ৩১৬ লিটার স্টেইনলেস স্টিলের হাউজিং এবং টাইটানিয়াম এবং হ্যাস্টেলয় সহ প্রিমিয়াম ডায়াফ্রাম উপাদান সহ উন্নত প্রযুক্তি
- সুনির্দিষ্ট তাপমাত্রা ক্ষতিপূরণ এবং শূন্য পয়েন্ট সংশোধন জন্য ঘন ফিল্ম সার্কিট
- অসাধারণ নির্ভরযোগ্যতা, পুনরাবৃত্তিযোগ্যতা এবং স্থিতিশীলতা

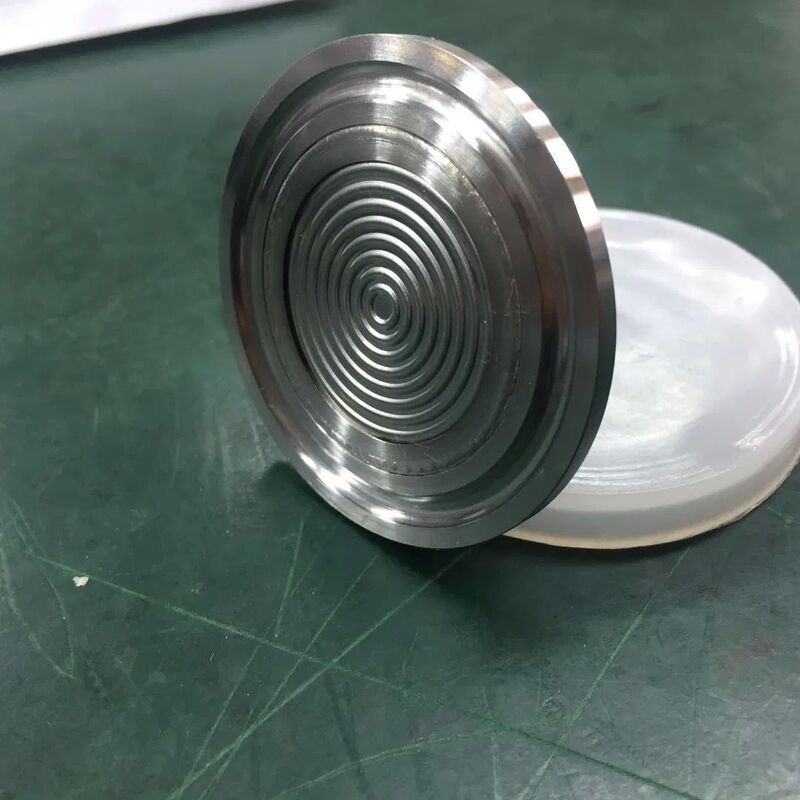

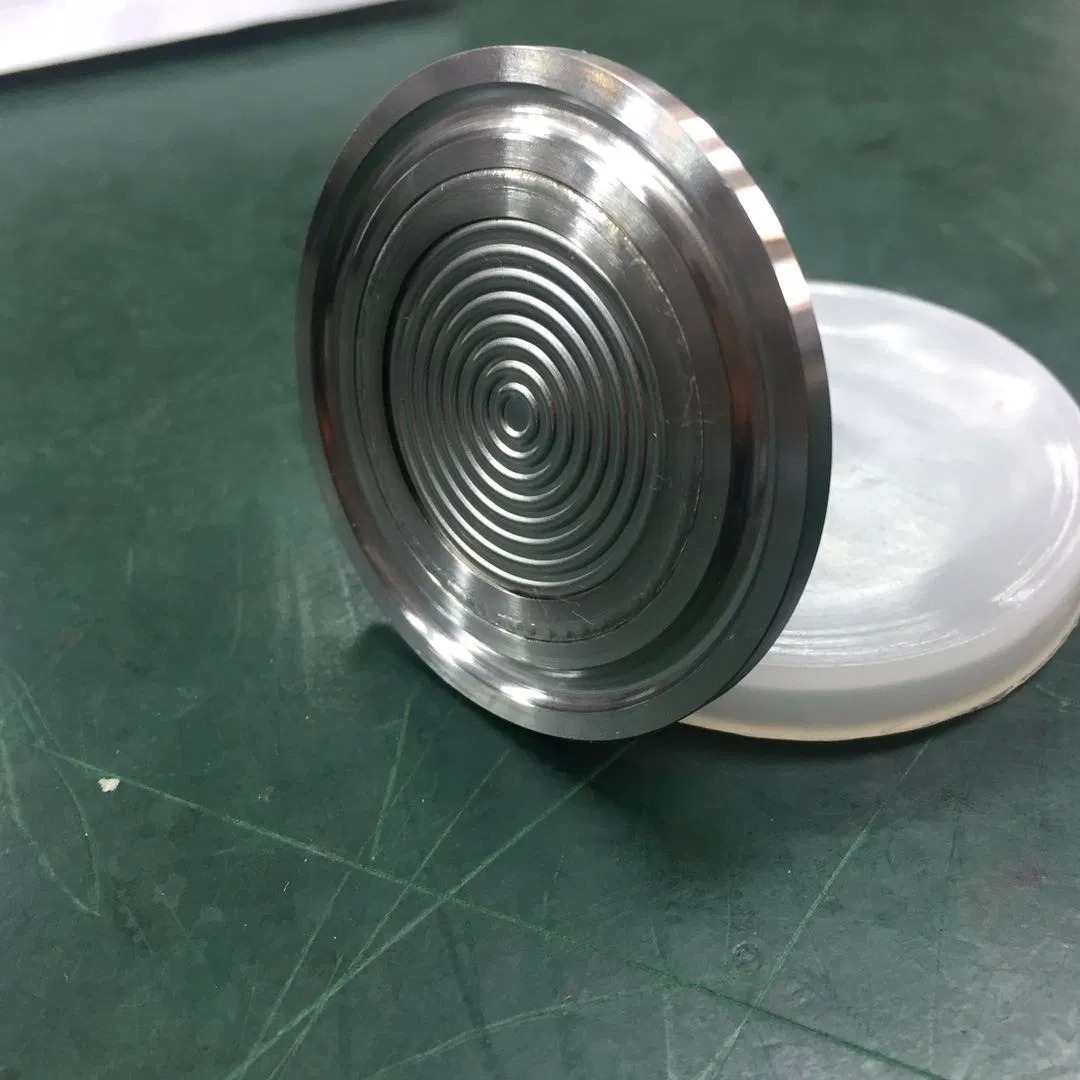

- সহজ পরিষ্কার এবং রক্ষণাবেক্ষণের জন্য ফ্লাশ ডায়াফ্রাম কাঠামো
- 316L স্টেইনলেস স্টীল সামঞ্জস্যের সাথে অ ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপ
- খাদ্য ও পানীয় শিল্প
- শিল্প প্রক্রিয়া নিয়ন্ত্রণ ব্যবস্থা
- ফার্মাসিউটিক্যাল উত্পাদন ও প্রক্রিয়াকরণ
- পাওয়ার সাপ্লাইঃ ≤2mA DC (সাধারণ 1.5mA DC)
- ইনপুট প্রতিরোধঃ 2.5KΩ~6KΩ
- আউটপুট প্রতিবন্ধকতাঃ 2.5KΩ~6KΩ
- বৈদ্যুতিক সংযোগঃ গোল্ড-প্লেটেড কোভার পিন বা 100 মিমি উচ্চ তাপমাত্রা তারগুলি
| পরিমাপ পরিসীমা | গজ ((জি) | ৩৫ কেপিএ, ১০০ কেপিএ, ২০০ কেপিএ, ৩৫০ কেপিএ, ১০০০ কেপিএ, ২০০০ কেপিএ | |
|---|---|---|---|
| নিখুঁত ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| সিল করা ((S) | 3500 কেপিএএস | ||
| প্যারামিটার | প্রকার | ম্যাক্স | ইউনিট |
| অ-রৈখিকতা | ±0.15 | ±0.3 | %F.S |
| পুনরাবৃত্তিযোগ্য | 0.05 | 0.1 | %F.S |
| হাইস্টেরেসিস | 0.05 | 0.1 | %F.S |
| শূন্য অফসেট আউটপুট | ০±১ | ০±২ | এমভি |
| পূর্ণ স্কেল আউটপুট (≤20KPa) | ৫০±১০ | ৫০±৩০ | এমভি |
| পূর্ণ স্কেল আউটপুট (≥35kPa) | ১০০±১০ | ১০০±৩০ | এমভি |
| শূন্য অফসেট টেম্প। ড্রাইভ (≤20KPa) | ± 1 | ±2 | %F.S |
| শূন্য অফসেট টেম্প। ড্রিফট (≥35kPa) | ±0.5 | ± 1 | %F.S |
| পূর্ণ স্কেল তাপমাত্রা ড্রিফ্ট (≤20KPa) | ± 1 | ±2 | %F.S |
| পূর্ণ স্কেল তাপমাত্রা ড্রিফ্ট (≥35kPa) | ±0.5 | ± 1 | %F.S |
| কমপেনসেটেড টেম্প (≤20KPa) | ০-৫০ oC | ||
| ক্ষতিপূরণ তাপমাত্রা (≥35kPa) | ০-৭০ oC | ||
| অপারেটিং তাপমাত্রা | -২০-৮০ ডিগ্রি সেলসিয়াস | ||
| সংরক্ষণ তাপমাত্রা | -40 ~ 125 oC | ||
| অনুমোদিত ওভারলোড | পূর্ণ স্কেল বা 120MPa এর 3 গুণের মধ্যে ছোট মান নিন | ||
| ফাটল চাপ | পূর্ণ স্কেল 5X | ||
| দীর্ঘমেয়াদী স্থিতিশীলতা | 0.২% F.S./বছর | ||
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল | ||
| আইসোলেশন প্রতিরোধের | ≥200MΩ 100VDC | ||
| কম্পন | 10gRMS, 20Hz থেকে 2000Hz এর অবস্থার অধীনে কোনও পরিবর্তন নেই | ||
| শক | ১০০ গ্রাম, ১১ মিনিট | ||
| প্রতিক্রিয়া সময় | ≤1ms | ||
| ও-রিং সিল | নাইট্রিল গাম বা ফ্লোরো গাম | ||
| ভরাট মাধ্যম | সিলিকন তেল | ||
| ওজন | ~১৫০ গ্রাম | ||
- প্রয়োজনীয় বায়ুরোধীতা অর্জনের জন্য সমাবেশের সময় কোর আকার এবং ট্রান্সমিটার হাউজিংয়ের মধ্যে সঠিক ফিট নিশ্চিত করুন
- হাউজিং সমাবেশ সময়, উল্লম্ব সারিবদ্ধতা বজায় রাখা এবং এমনকি চাপ প্রয়োগ jamming বা ক্ষতিপূরণ প্লেট এড়াতে
- যদি পরিমাপ মাধ্যমটি কোর ডায়াফ্রাম এবং হাউজিং উপাদান (316L) এর সাথে সামঞ্জস্যপূর্ণ না হয়, তাহলে অর্ডার করার সময় বিশেষ নির্দেশাবলী প্রদান করুন
- বিকৃতি বা ছিদ্র থেকে ক্ষতি রোধ করার জন্য হাত বা ধারালো বস্তু দিয়ে সেন্সর ডায়াফ্রাম চাপানো এড়িয়ে চলুন
- বায়ুমণ্ডলের জন্য চাপ গেজের চাপ হাব খোলা রাখুন এবং জল, জলীয় বাষ্প, বা ক্ষয়কারী মিডিয়া প্রবেশ রোধ করুন
- পিন লিড কনফিগারেশন পরিবর্তন জন্য প্রকৃত কোর উপর লেবেল পড়ুন
পণ্যের হাইলাইটস
316L স্টেইনলেস স্টীল নির্মাণ সহ HT-IQ 50.4mm ফ্লাশ ডায়াফ্রাম চাপ সেন্সর। সহজ-পরিচ্ছন্ন নকশা, উচ্চ স্থিতিশীলতা এবং IP65 রেটিং বৈশিষ্ট্য। খাদ্য, ফার্মাসিউটিক্যাল, এবং শিল্প প্রক্রিয়া নিয়ন্ত্রণ অ্যাপ্লিকেশনের জন্য আদর্শ। কাস্টমাইজেশন এবং বাল্ক অর্ডার বিকল্প উপলব্ধ।
