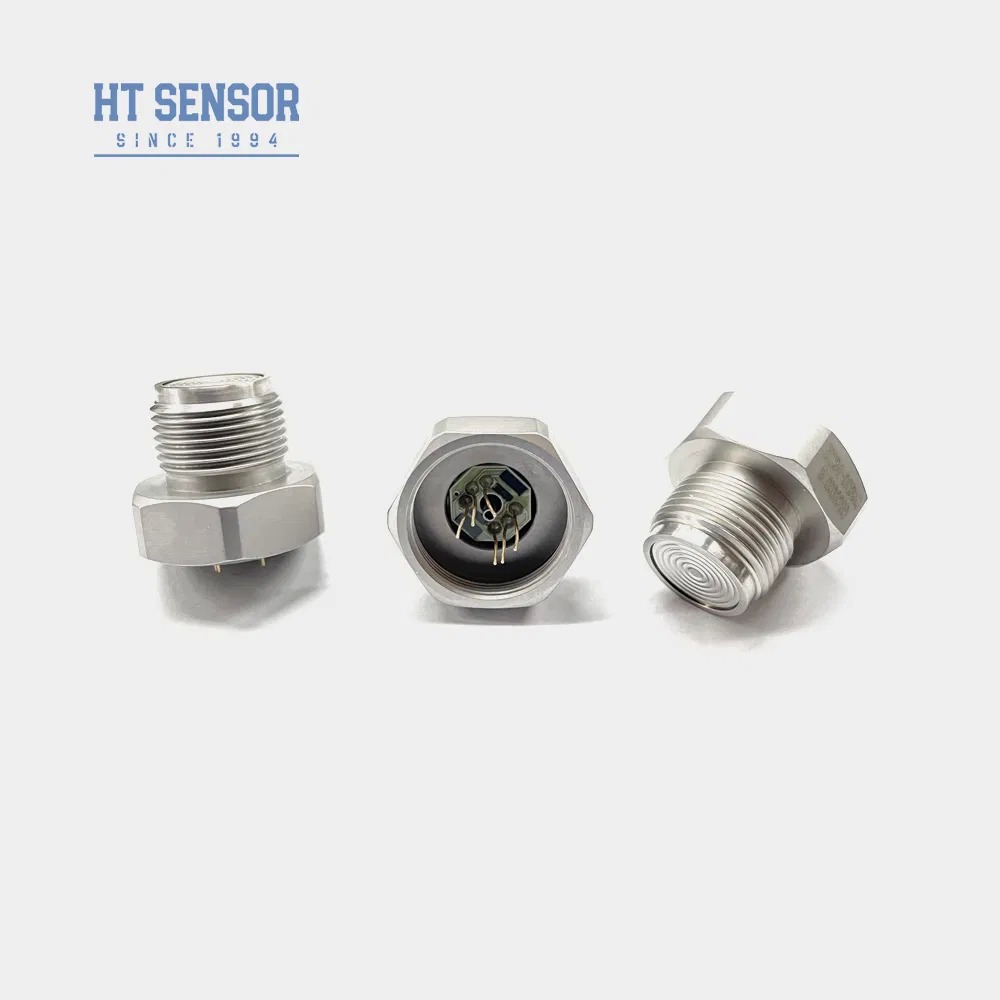

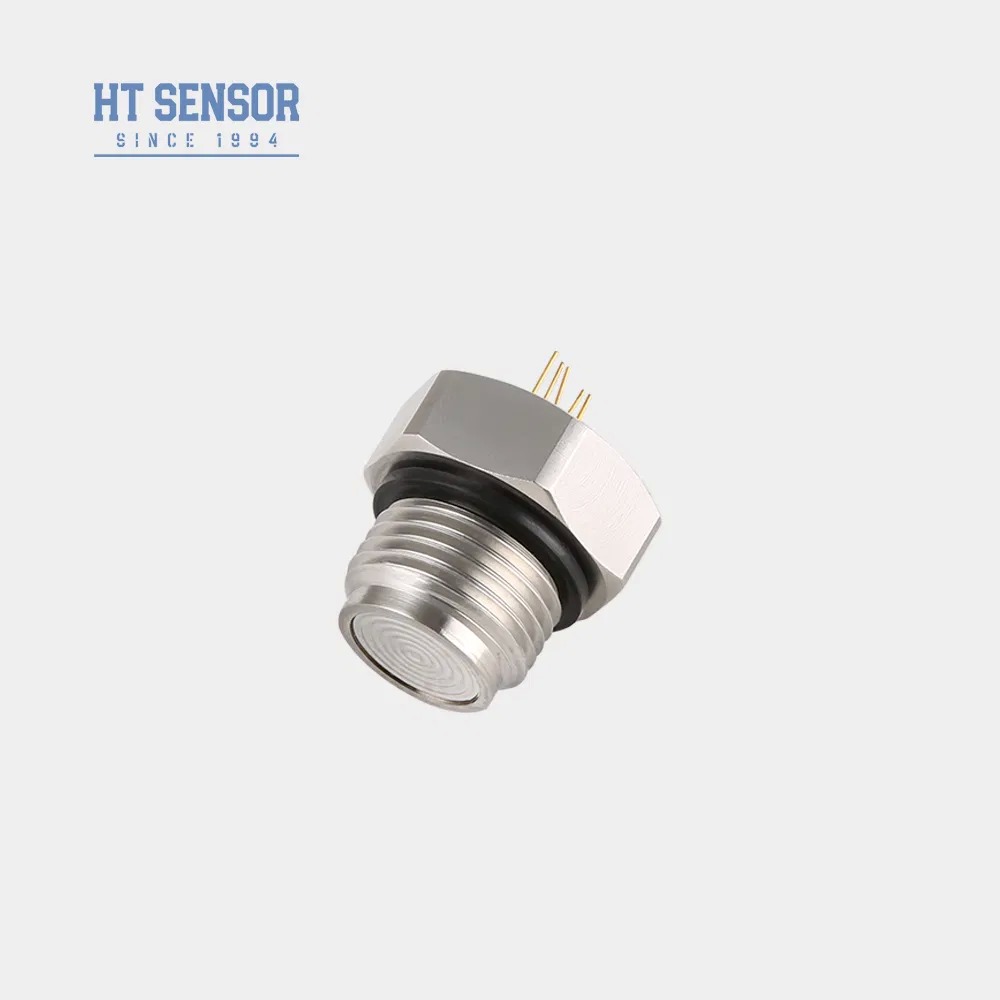

HT24 ফ্লাশ ডায়াফ্রাম প্রেসার সেন্সর, অত্যন্ত স্থিতিশীল ডিফিউজড সিলিকন সেন্সর চিপ সহ
পণ্য ওভারভিউ
HT24 সিলিকন পিজোরেসিস্টটিভ প্রেসার সেন্সরে একটি ফ্লাশ ডায়াফ্রাম ডিজাইন রয়েছে, যাতে অত্যন্ত স্থিতিশীল ডিফিউজড সিলিকন চিপ ব্যবহার করা হয়েছে। চাপ একটি স্টেইনলেস স্টিলের ডায়াফ্রাম এবং সিল করা সিলিকন তেলের মাধ্যমে সংবেদনশীল চিপে প্রেরণ করা হয়, যা নিশ্চিত করে যে সংবেদনশীল চিপটি সরাসরি পরিমাপ করা মাধ্যমের সাথে যোগাযোগ করে না। এই ফ্ল্যাট ডায়াফ্রাম কাঠামো সহজে পরিষ্কার করা যায় এবং উচ্চ নির্ভরযোগ্যতা প্রদান করে, যা খাদ্য, পানীয়, ফার্মাসিউটিক্যাল এবং স্বাস্থ্যবিধি অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে।
প্রধান বৈশিষ্ট্য
- 316L স্টেইনলেস স্টিলের হাউজিং এবং টাইটানিয়াম এবং হ্যাস্টেলয় সহ প্রিমিয়াম ডায়াফ্রাম উপকরণ সহ উন্নত প্রযুক্তি
- সঠিক তাপমাত্রা ক্ষতিপূরণ এবং শূন্য-বিন্দু সংশোধনের জন্য পুরু-ফিল্ম সার্কিট
- অসাধারণ নির্ভরযোগ্যতা, পুনরাবৃত্তিযোগ্যতা এবং স্থিতিশীলতা
- সহজে পরিষ্কার এবং রক্ষণাবেক্ষণের জন্য ফ্লাশ ডায়াফ্রাম কাঠামো
অ্যাপ্লিকেশন
- 316L স্টেইনলেস স্টিলের সামঞ্জস্যের সাথে ক্ষয়হীন গ্যাস এবং তরল চাপ পরিমাপ
- খাদ্য ও পানীয় প্রক্রিয়াকরণ শিল্প
- শিল্প প্রক্রিয়া নিয়ন্ত্রণ ব্যবস্থা
- ফার্মাসিউটিক্যাল উৎপাদন
বৈদ্যুতিক কর্মক্ষমতা
কর্মক্ষমতা পরামিতি
| পরামিতি |
টাইপ |
সর্বোচ্চ |
ইউনিট |
| নন-লিনিয়ারিটি |
±0.15 |
±0.3 |
%F.S |
| পুনরাবৃত্তিযোগ্যতা |
0.05 |
0.1 |
%F.S |
| হিস্টেরেসিস |
0.05 |
0.1 |
%F.S |
| শূন্য অফসেট আউটপুট |
0±1 |
0±2 |
mV |
| পূর্ণ স্কেল আউটপুট (≤20KPa) |
50±10 |
50±30 |
mV |
| পূর্ণ স্কেল আউটপুট (≥35kPa) |
100±10 |
100±30 |
mV |
| শূন্য অফসেট তাপমাত্রা। ড্রিফট (≤20KPa) |
±1 |
±2 |
%F.S |
| শূন্য অফসেট তাপমাত্রা। ড্রিফট (≥35kPa) |
±0.5 |
±1 |
%F.S |
| পূর্ণ স্কেল তাপমাত্রা। ড্রিফট (≤20KPa) |
±1 |
±2 |
%F.S |
| পূর্ণ স্কেল তাপমাত্রা। ড্রিফট (≥35kPa) |
±0.5 |
±1 |
%F.S |
| ক্ষতিপূরণ তাপমাত্রা। (≤20KPa) |
0~50 |
- |
ºC |
| ক্ষতিপূরণ তাপমাত্রা। (≥35kPa) |
0~70 |
- |
ºC |
| অপারেটিং তাপমাত্রা |
-20~80 |
- |
ºC |
| সংরক্ষণ তাপমাত্রা |
-40~125 |
- |
ºC |
| দীর্ঘমেয়াদী স্থিতিশীলতা |
0.2 |
- |
F.S/বছর |
| ইনসুলেশন প্রতিরোধ ক্ষমতা |
≥200MΩ 100VDC |
- |
- |
| প্রতিক্রিয়া সময় |
≤1ms |
- |
- |
অতিরিক্ত স্পেসিফিকেশন
অনুমোদিত ওভারলোড:পূর্ণ স্কেলের 3 গুণ বা 120MPa-এর মধ্যে ছোট মানটি নিন
burst চাপ:পূর্ণ স্কেলের 5X
ডায়াফ্রাম উপাদান:316L
কম্পন:10gRMS, 20Hz থেকে 2000Hz অবস্থার অধীনে কোন পরিবর্তন নেই
শক:100g,11ms
ও-রিং সিল:নাইট্রাইল রাবার বা ফ্লুরো রাবার
ভর্তি মাধ্যম:সিলিকন তেল
ওজন: ~55g
পরিমাপের পরিসীমা
গেজ (G):10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
পরম (A):100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
সিল করা (S):3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS
রূপরেখা নির্মাণ
বৈদ্যুতিক সংযোগ এবং ক্ষতিপূরণ
উদাহরণ নির্বাচন
অর্ডার করার টিপস
- প্রয়োজনীয় বায়ু-নিবিড়তা অর্জনের জন্য অ্যাসেম্বলির সময় কোর আকার এবং ট্রান্সমিটার হাউজিংয়ের মধ্যে সঠিক ফিট নিশ্চিত করুন
- হাউজিং অ্যাসেম্বলির সময়, উল্লম্ব সারিবদ্ধতা বজায় রাখুন এবং ক্ষতিপূরণ প্লেটটি আটকে যাওয়া বা ক্ষতিগ্রস্ত হওয়া এড়াতে সমান চাপ প্রয়োগ করুন
- পরিমাপ করা মাধ্যমটি কোর ডায়াফ্রাম এবং হাউজিং উপাদানের (316L) সাথে সঙ্গতিপূর্ণ না হলে অর্ডার করার সময় বিশেষ নির্দেশাবলী প্রদান করুন
- বিকৃতির কারণে ক্ষতি বা ছিদ্র হওয়া রোধ করতে হাত বা ধারালো বস্তু দিয়ে সেন্সর ডায়াফ্রামে চাপ দেওয়া এড়িয়ে চলুন
- গেজ প্রেসার কোরের প্রেসার পোর্ট বায়ুমণ্ডলের জন্য খোলা রাখুন এবং নেতিবাচক চাপ চেম্বারে জল, জলীয় বাষ্প বা ক্ষয়কারী মাধ্যম প্রবেশ করা থেকে বিরত থাকুন
- পিন লিড কনফিগারেশনের জন্য প্রকৃত কোরের লেবেলটি দেখুন
