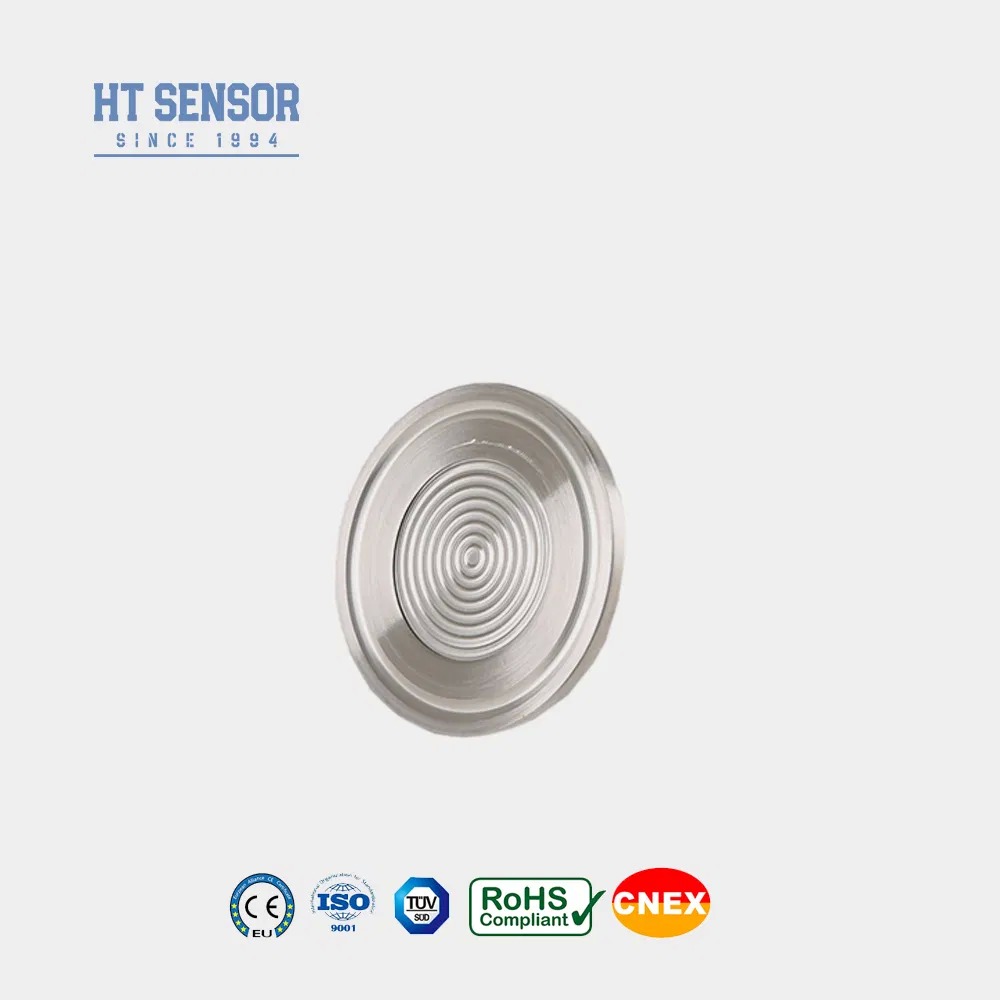

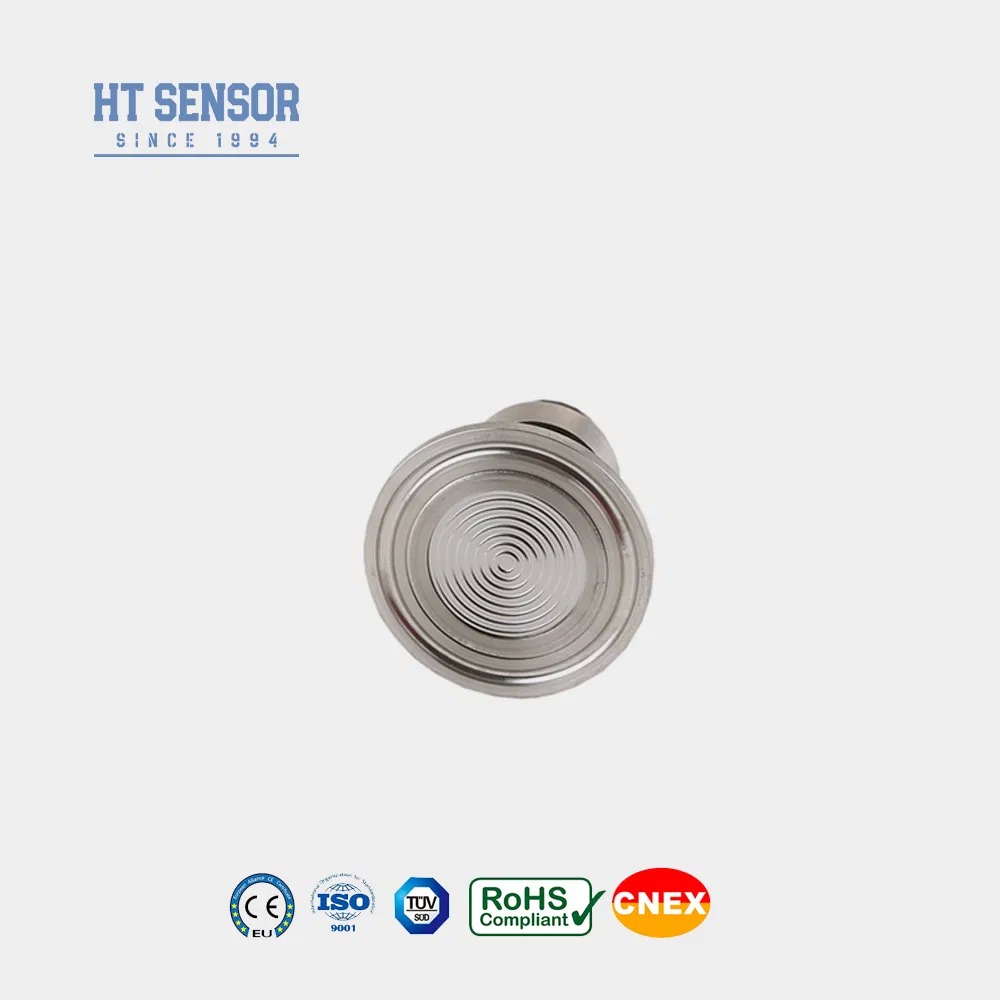

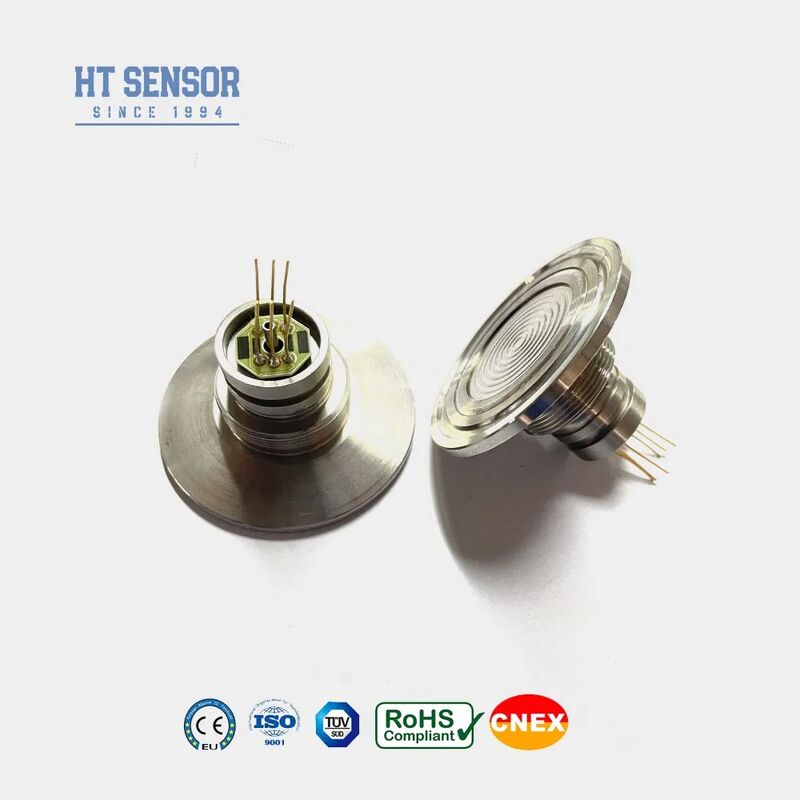

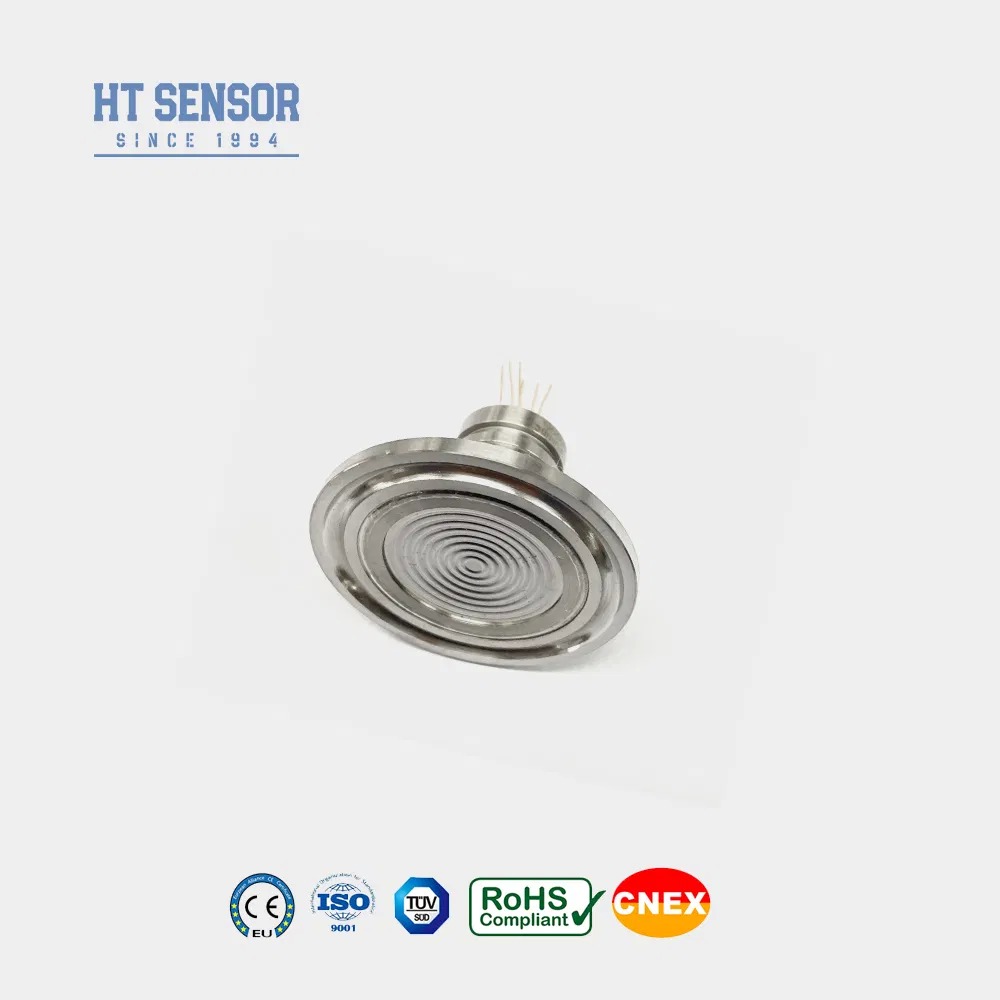

চাপ ট্রান্সডিউসার সেন্সরের জন্য ফ্ল্যাশ 50.4 মিমি ক্ল্যাম্প উন্মুক্ত ডায়াফ্রাম লেভেল সেন্সর
পণ্যের বিবরণ
| মডেল নং: | এইচটি-আইকিউ | জন্য: | বিচ্ছুরিত সিলিকন প্রেসার ট্রান্সমিটার |
|---|---|---|---|
| আউটপুট সংকেত প্রকার: | এনালগ টাইপ | উপাদান: | স্টেইনলেস স্টীল |
| তারের ধরন: | ফোর-ওয়্যার | পরিমাপ মাধ্যম: | গ্যাস এবং তরল |
| কাস্টমাইজড: | কাস্টমাইজড | শক্তি: | 1.5mA/10VDC |
| আউটপুট: | এমভি সংকেত | সংযোগ: | 50.4 বাতা |
| তাপমাত্রা ক্ষতিপূরণ: | 0-70 | পরিবহন প্যাকেজ: | শক্ত কাগজ |
| স্পেসিফিকেশন: | 50.4 মিমি | উৎপত্তি: | চীন |
| বিশেষভাবে তুলে ধরা |
50.4 মিমি ফ্ল্যাশ ক্ল্যাম্প চাপ সেন্সর,উন্মুক্ত ডায়াফ্রাম লেভেল সেন্সর,ওয়ারেন্টি সহ চাপ ট্রান্সডিউসার সেন্সর |
||
পণ্য বিবরণ

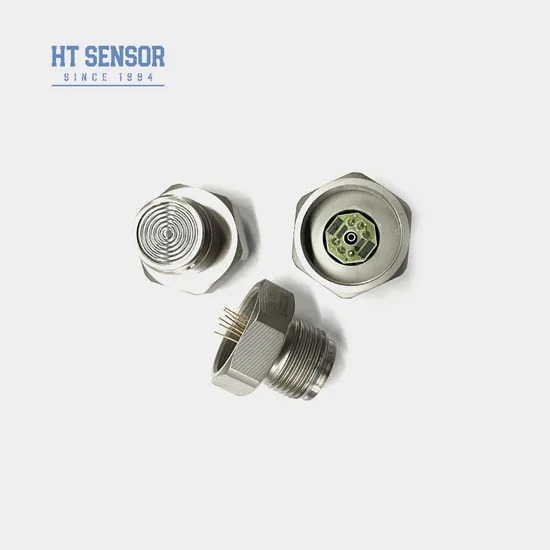

HT-IQ সিলিকন পাইজোরেসিস্টটিভ চাপ সেন্সর
ভূমিকা:
HT-IQ হল একটি ফ্লাশ ডায়াফ্রাম চাপ সেন্সর যা একটি অত্যন্ত স্থিতিশীল ডিফিউজড সিলিকন চিপ দিয়ে সজ্জিত। চাপ একটি স্টেইনলেস স্টিলের ডায়াফ্রাম এবং সিল করা সিলিকন তেলের মাধ্যমে সেন্সিং চিপে প্রেরণ করা হয়, যা চিপ এবং পরিমাপ করা মাধ্যমের মধ্যে কোনো সরাসরি যোগাযোগ নিশ্চিত করে। একটি ফ্ল্যাট ডায়াফ্রাম ডিজাইন সমন্বিত, এই সেন্সরটি পরিষ্কার করা সহজ এবং অত্যন্ত নির্ভরযোগ্য, যা খাদ্য প্রক্রিয়াকরণ এবং স্বাস্থ্যবিধির মতো শিল্পে ব্যবহারের জন্য উপযুক্ত করে তোলে।
- উন্নত প্রযুক্তি এবং 316L স্টেইনলেস স্টিলের হাউজিং ব্যবহার করা, সেইসাথেডায়াফ্রামের জন্য টাইটানিয়াম এবং হ্যাস্টেলয়ের মতো উপকরণ
- তাপমাত্রা ক্ষতিপূরণ এবং শূন্য-বিন্দু সংশোধনের জন্য পুরু-ফিল্ম সার্কিট ব্যবহার করা
- অসাধারণ নির্ভরযোগ্যতা, পুনরাবৃত্তিযোগ্যতা এবং স্থিতিশীলতা
- ফ্লাশ ডায়াফ্রাম কাঠামো, যা পরিষ্কার করা সহজ করে তোলে
- 316L এর সাথে অ-ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপের জন্য উপযুক্তস্টেইনলেস স্টিলের সামঞ্জস্যতা
- খাদ্য ও পানীয় শিল্প
- শিল্প প্রক্রিয়া নিয়ন্ত্রণ
- ফার্মাসিউটিক্যাল শিল্প
- বিদ্যুৎ সরবরাহ: ≤2mA DC (সাধারণ 1.5mA DC)
- ইনপুট ইম্পিডেন্স : 2.5KΩ~6KΩ
- আউটপুট ইম্পিডেন্স: 2.5KΩ~6KΩ
- বৈদ্যুতিক সংযোগ: গোল্ড-প্লেটেড কোভার পিন বা 100 মিমি উচ্চ-তাপমাত্রার তার।
| কর্মক্ষমতা পরামিতি: | |||||
|---|---|---|---|---|---|
| পরিমাপের পরিসীমা | গেজ(G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| পরম(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| সিল করা(S) | 3500KPaS | ||||
| টাইপ | সর্বোচ্চ | ইউনিট | |||
| অরৈখিকতা | ±0.15 | ±0.3 | %F.S | ||
| পুনরাবৃত্তিযোগ্যতা | 0.05 | 0.1 | %F.S | ||
| হিস্টেরেসিস | 0.05 | 0.1 | %F.S | ||
| শূন্য অফসেট আউটপুট | 0±1 | 0±2 | mV | ||
| পূর্ণ স্কেল আউটপুট | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| শূন্য অফসেট তাপমাত্রা। ড্রিফট | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| পূর্ণ স্কেল তাপমাত্রা। ড্রিফট | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| ক্ষতিপূরণ তাপমাত্রা | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| অপারেটিং তাপমাত্রা | -20~80 | ºC | |||
| সংরক্ষণ তাপমাত্রা | -40~125 | ºC | |||
| অনুমোদিত ওভারলোড | পূর্ণ স্কেলের 3 গুণ বা 120MPa-এর মধ্যে ছোট মান নিন | ||||
| burst চাপ | 5X পূর্ণ স্কেল | ||||
| দীর্ঘমেয়াদী স্থিতিশীলতা | 0.2 % | F.S/বছর | |||
| ডায়াফ্রাম উপাদান | 316L | ||||
| ইনসুলেশন প্রতিরোধ | ≥200MΩ 100VDC | ||||
| কম্পন | 10gRMS, 20Hz থেকে 2000Hz অবস্থার অধীনে কোনো পরিবর্তন নেই | ||||
| শক | 100g,11ms | ||||
| প্রতিক্রিয়া সময় | ≤1ms | ||||
| ও-রিং সিল | নাইট্রাইল রাবার বা ফ্লুরো রাবার | ||||
| ভরা মাধ্যম | সিলিকন তেল | ||||
| ওজন | ~150g | ||||
| পরামিতিগুলি নিম্নলিখিত শর্তে পরীক্ষা করা হয়: 1.5mA @25°C | |||||
| আউটলাইন নির্মাণ | |
| মাত্রা |
|
| নির্বাচন উদাহরণ |
| অর্ডার করার টিপস |
প্রয়োজনীয় বায়ু-নিবিড়তা
2. হাউজিং একত্রিত করার সময়, নিশ্চিত করুন যে এটি উল্লম্বভাবে সারিবদ্ধ এবং এমনকি চাপ প্রয়োগ করুন যাতে জ্যামিং বা ক্ষতিগ্রস্থ হওয়া প্রতিরোধ করা যায়।
3. যদি পরিমাপ করা মাধ্যমটি কোর ডায়াফ্রাম এবং হাউজিং উপাদানের (316L) সাথে সঙ্গতিপূর্ণ না হয়, তাহলে অর্ডার দেওয়ার সময় বিশেষ নির্দেশাবলী প্রদান করা উচিত।
4. ডায়াফ্রাম বিকৃতি বা ছিদ্র হওয়ার কারণে কোরের ক্ষতি রোধ করতে হাত বা ধারালো বস্তু দিয়ে সেন্সর ডায়াফ্রামে চাপ দেওয়া এড়িয়ে চলুন।
5. গেজ প্রেসার কোরের প্রেসার পোর্ট বায়ুমণ্ডলের জন্য খোলা রাখুন এবং কোর নেগেটিভ প্রেসার চেম্বারে জল, জলীয় বাষ্প বা ক্ষয়কারী মাধ্যমের প্রবেশ রোধ করুন।
6. পিন লিডের কোনো পরিবর্তন হলে, রেফারেন্সের জন্য আসল কোরের লেবেল অনুসরণ করুন।
| প্রশ্ন ও উত্তর |
-
প্রশ্ন: আপনার চাপ সেন্সর ট্রান্সমিটারগুলির মূল বৈশিষ্ট্যগুলি কী কী?
উত্তর: এগুলি উচ্চ নির্ভুলতা, শক্তিশালী স্থায়িত্ব এবং নির্ভরযোগ্য কর্মক্ষমতা প্রদান করে। কাস্টমাইজেশন বিকল্পগুলিও উপলব্ধ। -
প্রশ্ন: আপনি কি বিশেষ স্পেসিফিকেশনগুলি মিটমাট করতে পারেন?
উত্তর: হ্যাঁ। আমাদের প্রকৌশল দল নির্দিষ্ট প্রয়োজনীয়তা পূরণের জন্য কাস্টমাইজড পণ্য তৈরি করতে পারে। আমরা OEM এবং ODM উভয় পরিষেবা প্রদান করি। -
প্রশ্ন: আপনার উৎপাদন ক্ষমতা কত?
উত্তর: আমাদের সুবিধাগুলি প্রতি মাসে 30,000 পর্যন্ত চাপ সেন্সর ট্রান্সমিটার তৈরি করতে পারে, যা নিশ্চিত করে যে আমরা বৃহৎ-ভলিউম অর্ডারগুলি পরিচালনা করতে পারি। সময়সূচী নিশ্চিত করতে এবং মসৃণ উত্পাদন এবং বিতরণ নিশ্চিত করতে আমরা আমাদের বিক্রয় দলের সাথে আগাম যোগাযোগ করার পরামর্শ দিই। -
প্রশ্ন: সাধারণ ডেলিভারি সময় কত?
উত্তর: স্ট্যান্ডার্ড মডেলগুলি 5–8 কার্যদিবসের মধ্যে সরবরাহ করা হয়। কাস্টমাইজড পণ্যের জন্য লিড টাইম পরিবর্তিত হতে পারে। -
প্রশ্ন: আপনার পণ্যের দাম কিভাবে নির্ধারণ করা হয়? ডিসকাউন্ট কি পাওয়া যায়?
উত্তর: আমরা প্রতিযোগিতামূলক মূল্য অফার করি, বাল্ক ক্রয় বা দীর্ঘমেয়াদী অংশীদারিত্বের জন্য ডিসকাউন্ট পাওয়া যায়। -
প্রশ্ন: আপনার পণ্যের ওয়ারেন্টি এবং বিক্রয়োত্তর পরিষেবা নীতি কী?
উত্তর: আমাদের পণ্যগুলি চালানের তারিখ থেকে 24 মাসের ওয়ারেন্টি সহ আসে। আমাদের বিক্রয়োত্তর দল 24 ঘন্টার মধ্যে অনুসন্ধানের জবাব দেয় এবং প্রয়োজনে পিসি নেটওয়ার্ক সংযোগের মাধ্যমে দূরবর্তী নির্দেশিকা প্রদান করতে পারে।
