15মিমি মিনি কমপ্যাক্ট ডিফিউজড সিলিকন প্রেসার সেন্সর ইলেকট্রনিক সেন্সর কোর
পণ্যের বিবরণ
| মডেল নং: | HT15V | জন্য: | বিচ্ছুরিত সিলিকন প্রেসার ট্রান্সমিটার |
|---|---|---|---|
| উপাদান: | স্টেইনলেস স্টীল | থ্রেড টাইপ: | না |
| তারের ধরন: | ফোর-ওয়্যার | পরিমাপ মাধ্যম: | গ্যাস এবং তরল |
| আইপি রেটিং: | IP65 | কাস্টমাইজড: | কাস্টমাইজড |
| সরবরাহ: | 5-10 ভিডিসি | আউটপুট: | এমভি সিগাল |
| পরিবহন প্যাকেজ: | শক্ত কাগজ | স্পেসিফিকেশন: | 15 মিমি |
| ট্রেডমার্ক: | হেংটং | এইচএস কোড: | 9026209090 |
| বিশেষভাবে তুলে ধরা |
১৫ মিমি মিনি চাপ সেন্সর,ডিফিউজড সিলিকন চাপ সেন্সর,কম্প্যাক্ট ইলেকট্রনিক চাপ সেন্সর |
||
পণ্য বিবরণ

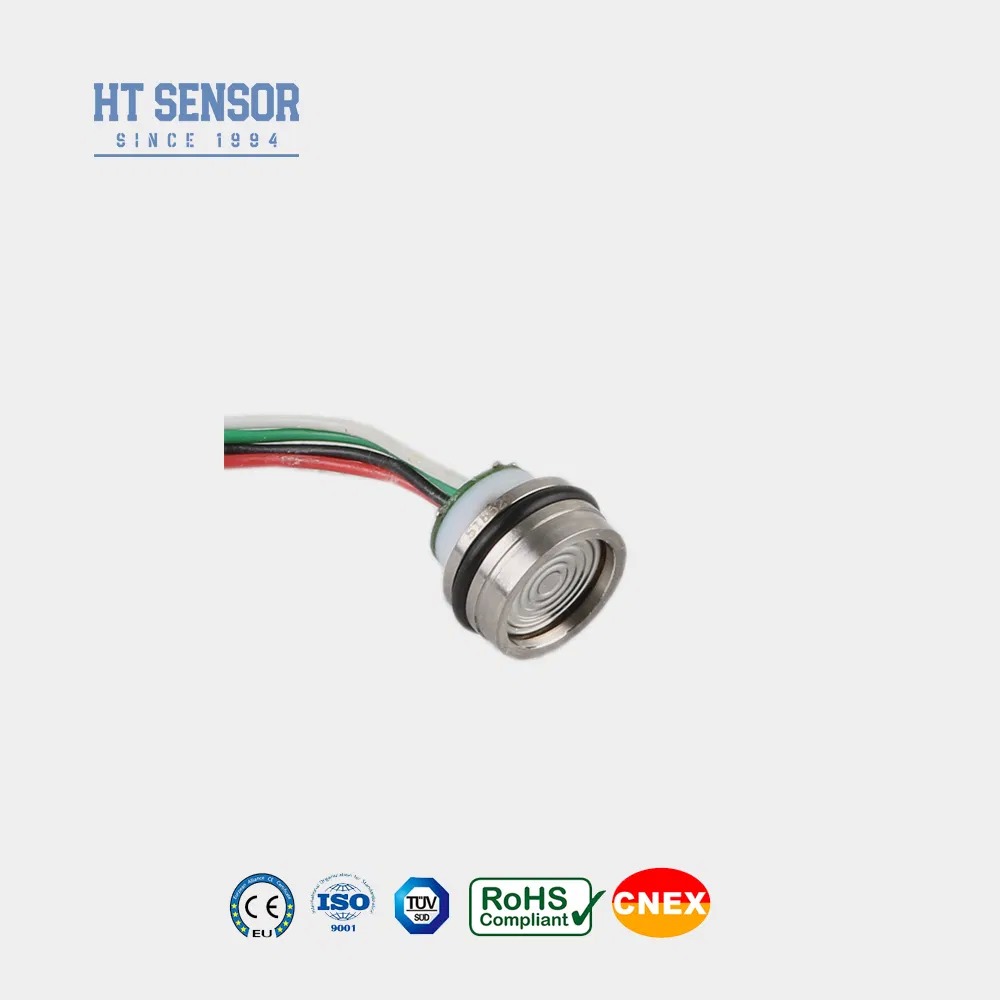

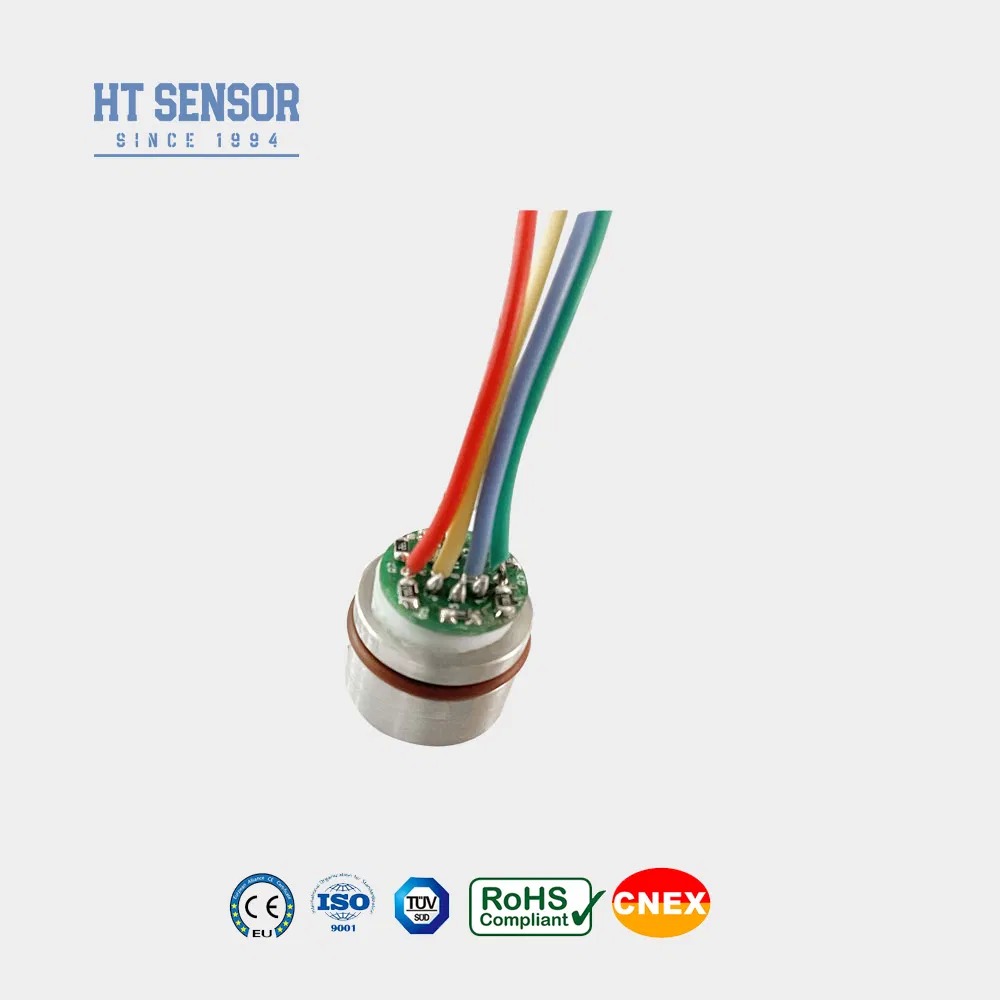

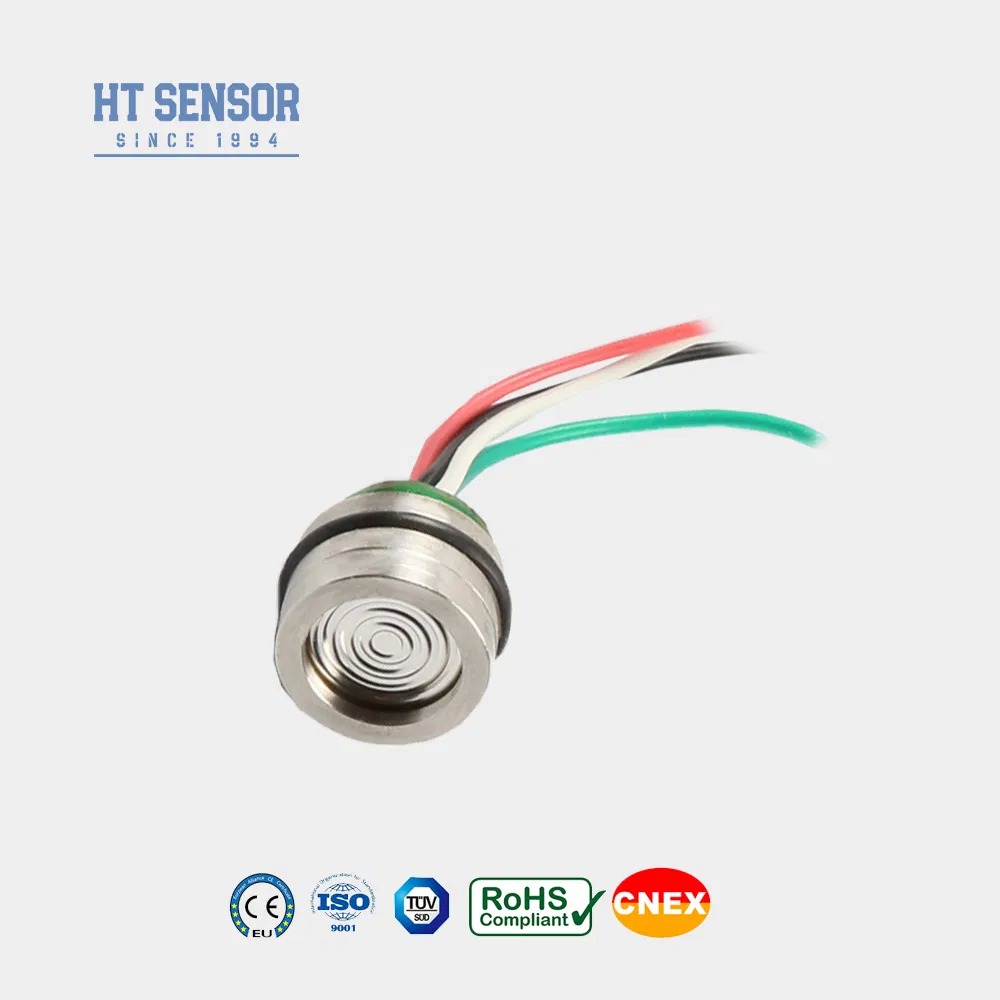

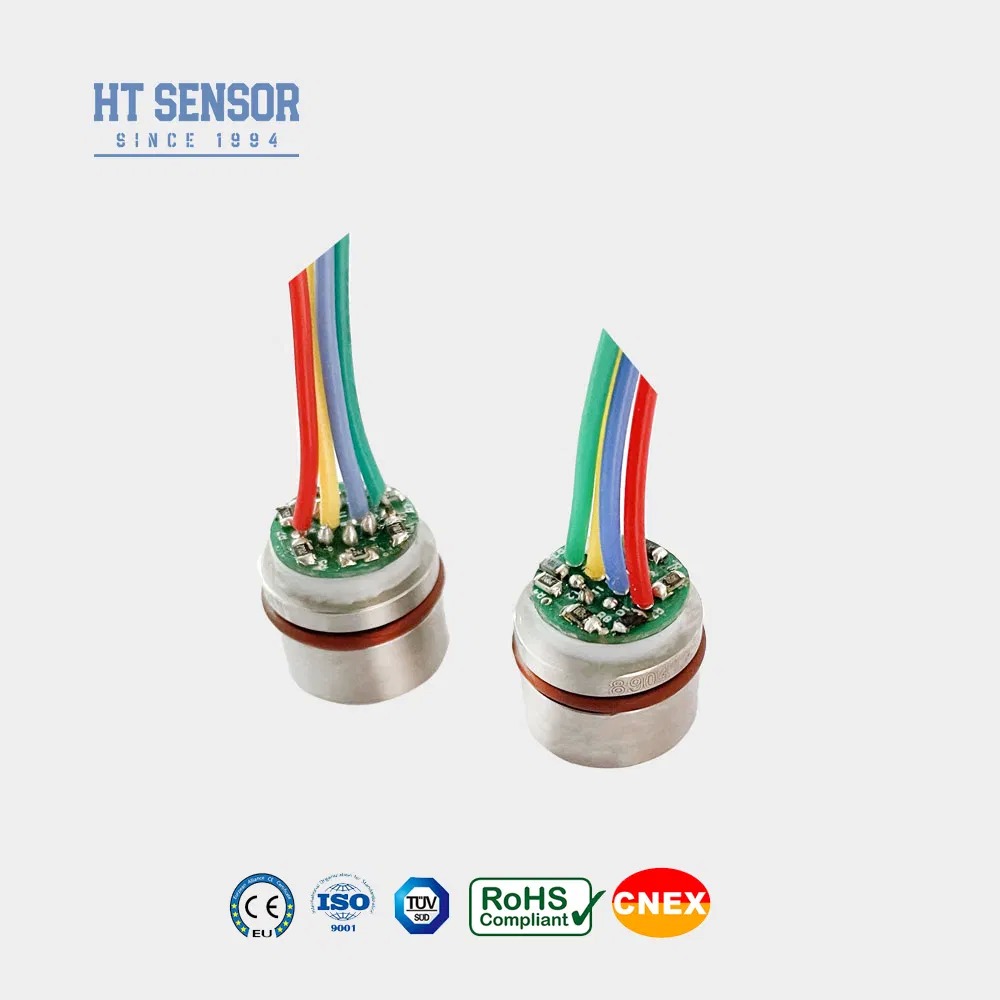

HT15V সিলিকন পাইজোরেসিস্টটিভ প্রেসার সেন্সর
ভূমিকা:
HT15V হল একটি সিলিকন পাইজোরেসিস্টটিভ প্রেসার সেন্সর যাতে অত্যন্ত স্থিতিশীল ডিফিউজড সিলিকন উপাদান কোর রয়েছে। এটি তরল এবং গ্যাস উভয় চাপের সুনির্দিষ্ট পরিমাপের জন্য ডিফিউজড সিলিকনের পাইজোরেসিস্টটিভ প্রভাব ব্যবহার করে। এই সেন্সরটি এয়ার কমপ্রেসর এবং রেফ্রিজারেশন সিস্টেম সহ বিভিন্ন অ্যাপ্লিকেশনে ব্যাপকভাবে ব্যবহৃত হয় ।
পণ্য বৈশিষ্ট্য:
- উন্নত প্রযুক্তি ব্যবহার করে এবং একটি 316L স্টেইনলেস স্টিলের মধ্যে আবদ্ধ করা হয়েছেআবাসন
- বিস্তৃত পরিমাপের পরিসীমা 0~350KPa~40MpaS
- উচ্চ নির্ভরযোগ্যতা এবং চমৎকার স্থিতিশীলতা
- ধ্রুবক ভোল্টেজ সরবরাহ
- 316L এর সাথে অ-ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপের জন্য উপযুক্তস্টেইনলেস স্টিলের সামঞ্জস্য
- কমপ্যাক্ট ডিজাইন, সীমিত স্থানের অ্যাপ্লিকেশনগুলির জন্য আদর্শ
- চাপ নিরীক্ষণ এবং নিয়ন্ত্রণের জন্য প্রক্রিয়া নিয়ন্ত্রণ সিস্টেমে ব্যবহৃত হয়
- চাপ পরিমাপের জন্য সাধারণত রেফ্রিজারেশন সিস্টেম এবং এয়ার কমপ্রেসারে ব্যবহৃত হয়
- বিদ্যুৎ সরবরাহ: ≤10VDC
- সাধারণ মোড ভোল্টেজ আউটপুট: ইনপুটের 50% (সাধারণ)
- ইনপুট ইম্পিডেন্স:4KΩ~20KΩ
- আউটপুট ইম্পিডেন্স:2.5KΩ~6KΩ
- বৈদ্যুতিক সংযোগ:100 মিমি উচ্চ-তাপমাত্রা তার, ফিতা তার
| কর্মক্ষমতা পরামিতি: | |||||
|---|---|---|---|---|---|
| পরিমাপের সীমা | গেজ(G) | 350KPa,1000KPa,2000Kpa | |||
| পরম(A) | 350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| সিল করা(S) | 3500KPaS,7MPaS,10MPaS | ||||
| টাইপ | সর্বোচ্চ | ইউনিট | |||
| ননলাইনারিটি | ±0.15 | ±0.3 | %F.S | ||
| পুনরাবৃত্তিযোগ্যতা | 0.05 | 0.1 | %F.S | ||
| হিস্টেরেসিস | 0.05 | 0.1 | %F.S | ||
| শূন্য অফসেট আউটপুট | 0±1 | 0±2 | mV | ||
| পূর্ণ স্কেল আউটপুট | 100±1 | 100±2 | mV | ||
| শূন্য অফসেট তাপমাত্রা। ড্রিফট | ±0.8 | ±2 | %F.S | ||
| পূর্ণ স্কেল তাপমাত্রা। ড্রিফট | ±0.8 | ±2 | %F.S | ||
| ক্ষতিপূরণ তাপমাত্রা | 0~70 | ºC | |||
| অপারেটিং তাপমাত্রা | -20~80 | ºC | |||
| সংরক্ষণ তাপমাত্রা | -40~125 | ºC | |||
| অনুমোদিত ওভারলোড | পূর্ণ স্কেলের 3 গুণ বা 80MPa এর মধ্যে ছোট মান নিন | ||||
| burst চাপ | 5X পূর্ণ স্কেল | ||||
| দীর্ঘমেয়াদী স্থিতিশীলতা | 0.2 % | F.S/বছর | |||
| ডায়াফ্রাম উপাদান | 316L | ||||
| নিরোধক প্রতিরোধ | ≥200MΩ 100VDC | ||||
| কম্পন | 10gRMS, 20Hz থেকে 2000Hz এর শর্তে কোন পরিবর্তন নেই | ||||
| শক | 100g,11ms | ||||
| প্রতিক্রিয়া সময় | ≤1ms | ||||
| O-রিং সিল | নাইট্রাইল রাবার বা ফ্লুরো রাবার | ||||
| ভর্তি মাধ্যম | সিলিকন তেল | ||||
| ওজন | ~20g | ||||
| পরামিতিগুলি নিম্নলিখিত শর্তে পরীক্ষা করা হয়: 10V @25ºC | |||||
| বৈদ্যুতিক সংযোগ এবং ক্ষতিপূরণ |
|
| উদাহরণ নির্বাচন |
| টিপস অর্ডার করা |
বায়ু টাইটনেস
2. হাউজিং একত্রিত করার সময়, নিশ্চিত করুন যে এটি উল্লম্বভাবে সারিবদ্ধ এবং জ্যামিং বা ক্ষতিগ্রস্থ হওয়া থেকে বাঁচতে সমান চাপ প্রয়োগ করুন ক্ষতিপূরণ প্লেট।
3. যদি পরিমাপ করা মাধ্যমটি কোর ডায়াফ্রাম এবং হাউজিং উপাদানের সাথে সামঞ্জস্যপূর্ণ না হয় (316L), তাহলে অর্ডার দেওয়ার সময় বিশেষ নির্দেশাবলী প্রদান করা উচিত।
4. ডায়াফ্রামের বিকৃতি বা ছিদ্রের কারণে কোরের ক্ষতি রোধ করতে হাত বা ধারালো বস্তু দিয়ে সেন্সর ডায়াফ্রাম টিপানো এড়িয়ে চলুন।
5. গেজ প্রেসার কোরের প্রেসার পোর্টটি বায়ুমণ্ডলের জন্য খোলা রাখুন এবং কোরের নেতিবাচক চাপ চেম্বারে জল, জলীয় বাষ্প বা ক্ষয়কারী মাধ্যমের প্রবেশ রোধ করুন।
6. পিন লিডের কোনো পরিবর্তন হলে, রেফারেন্সের জন্য আসল কোরের লেবেল অনুসরণ করুন।
