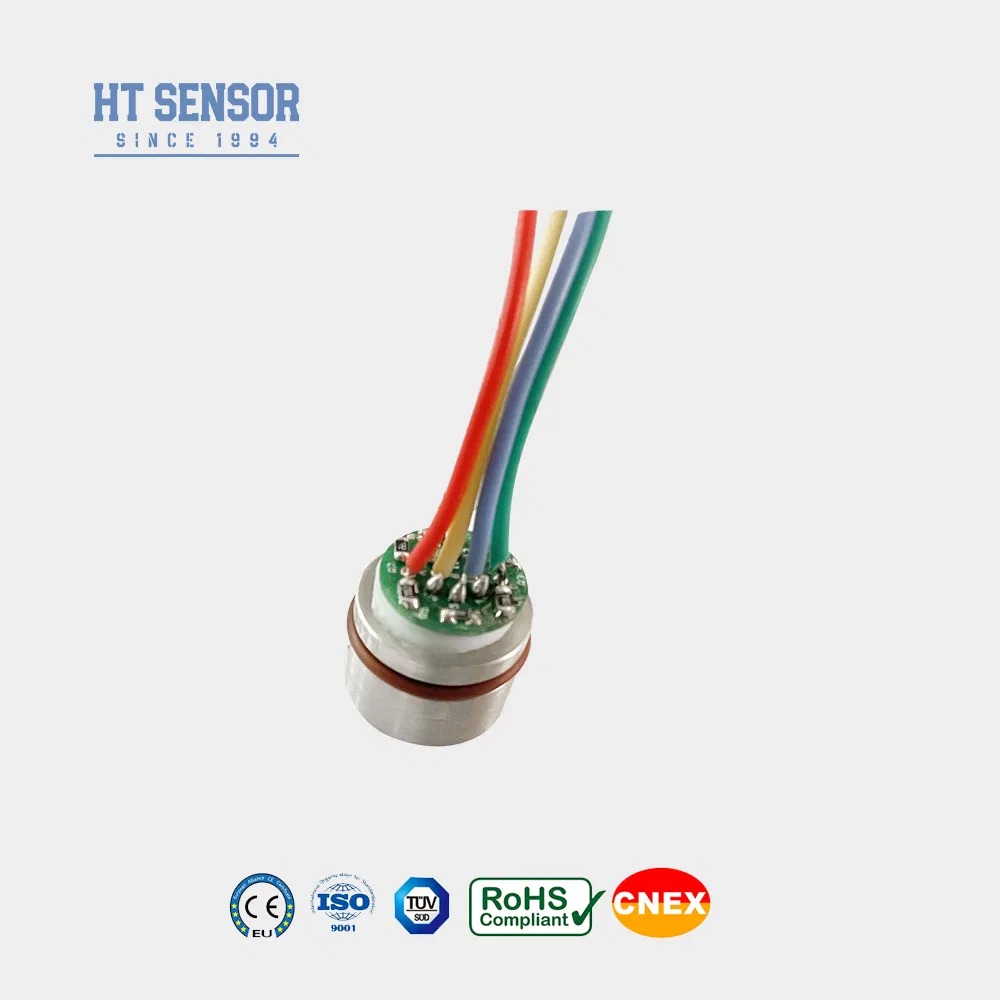

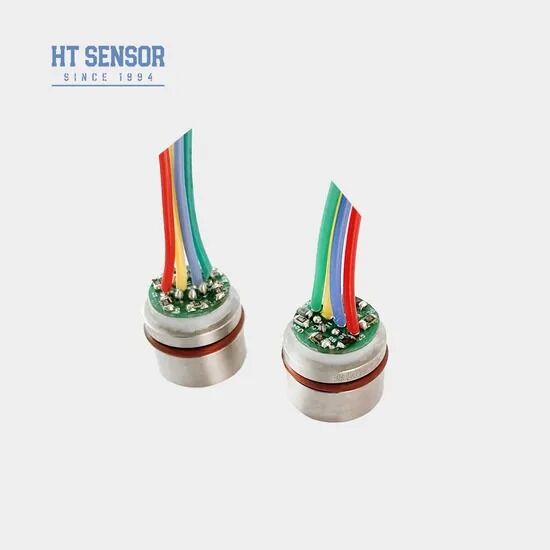

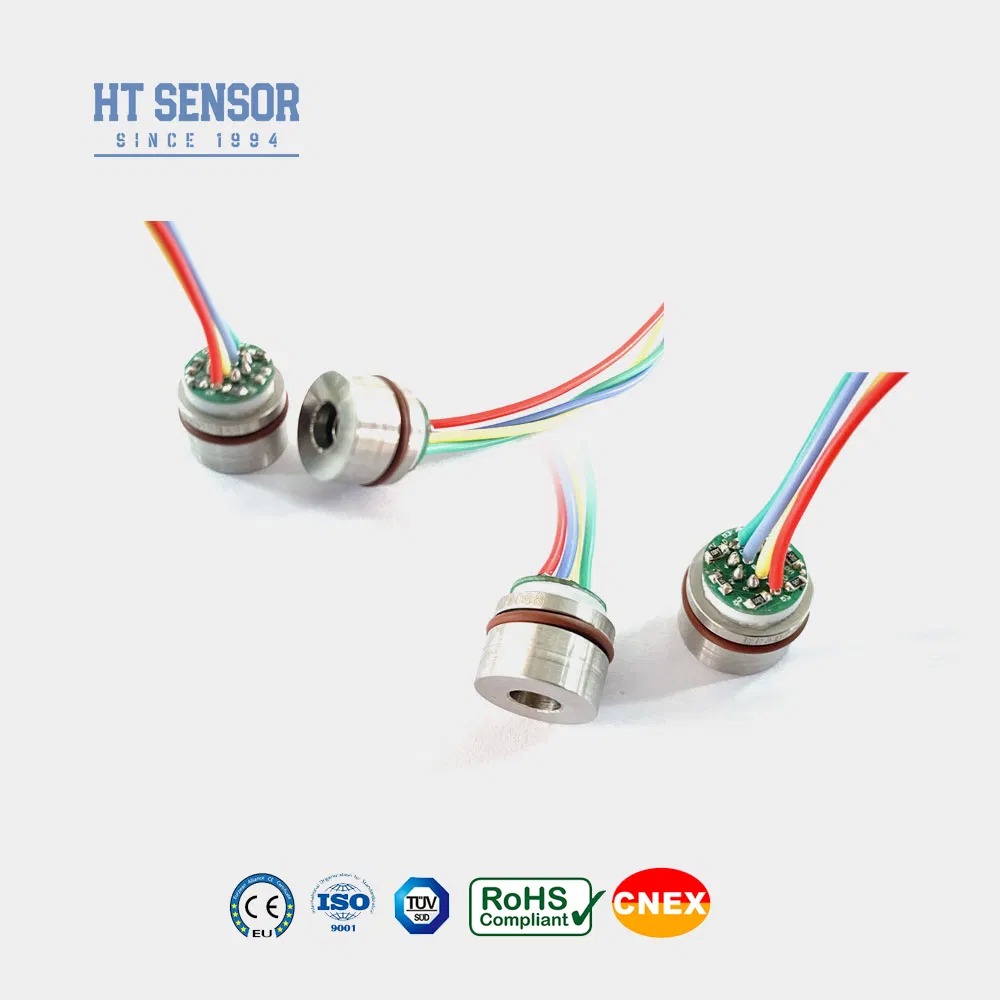

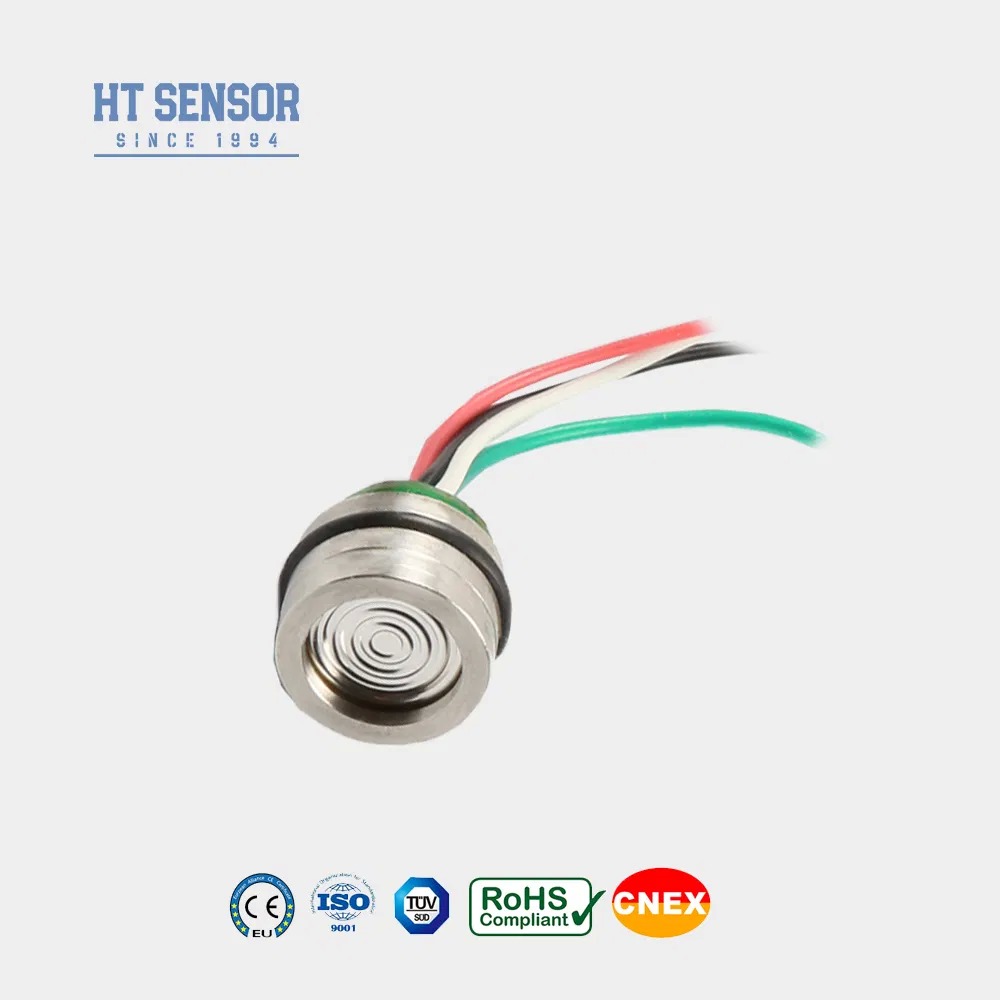

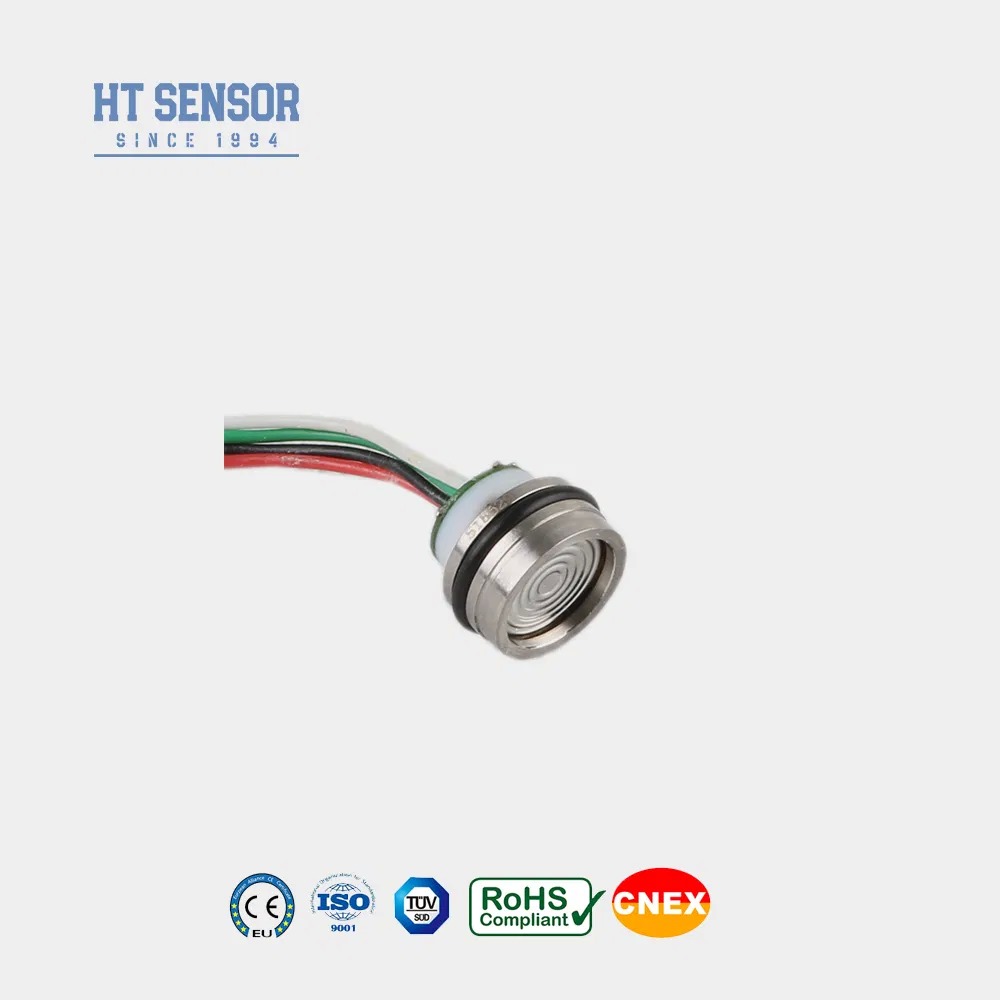

5V ডিসি 10mv/V কমপ্যাক্ট ডিফিউজড সিলিকন প্রেসার সেন্সর কোর 15mm মিনি সেন্সর সিলিকন প্রেসার সেন্সর
Product Details
| মডেল নং: | HT15V | জন্য: | ডিফিউজড সিলিকন চাপ সেন্সর |
|---|---|---|---|
| আউটপুট সংকেত প্রকার: | এনালগ টাইপ | উপাদান: | স্টেইনলেস স্টীল |
| তারের ধরন: | ফোর-ওয়্যার | পরিমাপ মাধ্যম: | গ্যাস এবং তরল |
| কাস্টমাইজড: | কাস্টমাইজড | কীওয়ার্ড: | মিনি সেন্সর |
| সরবরাহ: | 5-10 ভিডিসি | আউটপুট: | এমভি সিগাল |
| পরিবহন প্যাকেজ: | শক্ত কাগজ | স্পেসিফিকেশন: | 15 মিমি |
| উৎপত্তি: | চীন | এইচএস কোড: | 9026209090 |
| বিশেষভাবে তুলে ধরা |
5VDC কমপ্যাক্ট চাপ সেন্সর,ডিফিউজড সিলিকন চাপ সেন্সর কোর,15mm মিনি চাপ ট্রান্সমিটার |
||
Product Description
HT15V সিলিকন পিজোরেসিস্টিব চাপ সেন্সর
উপস্থাপনা:
এইচটি১৫ভি একটি সিলিকন স্টেইনমেইজ চাপ সেন্সর, যার মূল উপাদান একটি অত্যন্ত স্থিতিশীল ডিফুজড সিলিকন উপাদান।এই সেন্সর তরল এবং গ্যাসের চাপ সঠিকভাবে পরিমাপ করতে ছড়িয়ে ছিটিয়ে থাকা সিলিকন এর পিজোরেসিস্টিব প্রভাব ব্যবহার করেএটি চাপ সংকেতকে পরিমাপযোগ্য ভোল্টেজ সংকেতে রূপান্তর করে। এই সেন্সরটি বিভিন্ন ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়, যেমন বায়ু সংকোচকারী এবং রেফ্রিজারেশন সিস্টেম।
পণ্যের বৈশিষ্ট্য:
- উন্নত প্রযুক্তি ব্যবহার করে এবং একটি 316L স্টেইনলেস স্টীল মধ্যে encapsulated হয়আবাসন
- বিস্তৃত পরিমাপ পরিসীমা 0 ~ 350KPa ~ 60MpaS
- উচ্চ নির্ভরযোগ্যতা এবং চমৎকার স্থিতিশীলতা
- ধ্রুবক ভোল্টেজ সরবরাহ
- 316L স্টেইনলেস স্টিলের সাথে সামঞ্জস্যপূর্ণ অ- ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপের জন্য উপযুক্ত।
- এর কমপ্যাক্ট ডিজাইন এটিকে স্থান-সংকুচিত অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে, যখন এর নির্ভরযোগ্যতা প্রক্রিয়া সিস্টেমে চাপ পর্যবেক্ষণ এবং নিয়ন্ত্রণকে সমর্থন করে।
- এই পণ্যটি সাধারণত রেফ্রিজারেশন সিস্টেম এবং এয়ার কমপ্রেসারগুলিতে চাপ পরিমাপের জন্যও ব্যবহৃত হয়।
- পাওয়ার সাপ্লাইঃ ≤10VDC।
- সাধারণ মোড আউটপুট ভোল্টেজঃ ইনপুটের 50% (সাধারণ) ।
- ইনপুট প্রতিবন্ধকতাঃ 4KΩ ~ 20KΩ।
- আউটপুট প্রতিবন্ধকতাঃ2.5KΩ~6KΩ।
- বৈদ্যুতিক সংযোগঃ ১০০ মিমি উচ্চ তাপমাত্রার তার, রিবন ক্যাবল
| পারফরম্যান্স প্যারামিটারঃ | |||||
|---|---|---|---|---|---|
| পরিমাপ পরিসীমা | গজ ((জি) | 350KPa,1000KPa,2000Kpa | |||
| নিখুঁত ((A) | 350KPaA, 700KPaA,1000KPaA,2000KPaA | ||||
| সিল করা ((S) | 3500KPaS,7MPaS,10MPaS | ||||
| প্রকার | ম্যাক্স | ইউনিট | |||
| অ-রৈখিকতা | ±0.15 | ±0.3 | %F.S | ||
| পুনরাবৃত্তিযোগ্য | 0.05 | 0.1 | %F.S | ||
| হাইস্টেরেসিস | 0.05 | 0.1 | %F.S | ||
| শূন্য অফসেট আউটপুট | ০±১ | ০±২ | এমভি | ||
| পূর্ণ স্কেল আউটপুট | ১০০±১ | ১০০±২ | এমভি | ||
| শূন্য অফসেট টেম্প। ড্রিফট | ±0.8 | ±2 | %F.S | ||
| পূর্ণ স্কেল তাপমাত্রা | ±0.8 | ±2 | %F.S | ||
| টেম্পারেশন। | ০-৭০ | oC | |||
| অপারেটিং তাপমাত্রা | - ২০ থেকে ৮০ | oC | |||
| সংরক্ষণ তাপমাত্রা | -৪০-১২৫ | oC | |||
| অনুমোদিত ওভারলোড | পূর্ণ স্কেল বা 80MPa এর 3 গুণের মধ্যে ছোট মান নিন | ||||
| ফাটল চাপ | পূর্ণ স্কেল 5X | ||||
| দীর্ঘমেয়াদী স্থিতিশীলতা | 0.২% | অর্থবছর/বছর | |||
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল | ||||
| আইসোলেশন প্রতিরোধের | ≥200MΩ 100VDC | ||||
| কম্পন | 10gRMS, 20Hz থেকে 2000Hz এর অবস্থার অধীনে কোনও পরিবর্তন নেই | ||||
| শক | ১০০ গ্রাম, ১১ মিলিমিটার | ||||
| ও-রিং সিল | নাইট্রিল গাম বা ফ্লোরো গাম | ||||
| ভরাট মাধ্যম | সিলিকন তেল | ||||
| ওজন | ~ ২০ গ্রাম | ||||
| পরামিতিগুলি নিম্নলিখিত অবস্থার অধীনে পরীক্ষা করা হয়ঃ 10V @ 25oC | |||||
| কাঠামোর রূপরেখা | |
| মাত্রা | |
| বৈদ্যুতিক সংযোগ এবং ক্ষতিপূরণ |
|---|
|
| নির্বাচনের উদাহরণ |
| অর্ডার করার পরামর্শ |
- ইনস্টলেশনের সময়, নির্দিষ্ট বায়ু tightness প্রয়োজনীয়তা পূরণ করার জন্য কোর এবং ট্রান্সমিটার ঘর মধ্যে সঠিক স্বচ্ছতা নিশ্চিত করুন।
- হাউজিংটি একত্রিত করার সময়, ক্ষতিপূরণ প্লেটকে বাঁধতে বা ক্ষতিগ্রস্ত করার জন্য উল্লম্ব সারিবদ্ধতা বজায় রাখুন এবং সমানভাবে চাপ প্রয়োগ করুন।
- নিশ্চিত করুন যে পরিমাপ মাধ্যমটি কোর ডায়াফ্রাম এবং হাউজিং উপাদান (316L স্টেইনলেস স্টীল) এর সাথে সামঞ্জস্যপূর্ণ।
- হাত বা ধারালো বস্তু দিয়ে সেন্সর ডায়াফ্রাগাম চাপবেন না, কারণ বিকৃতি বা ছিদ্র কর্নারের অভ্যন্তরীণ ক্ষতি হতে পারে।
- বায়ুমণ্ডলের জন্য চাপ পরিমাপের চাপের হাব খোলা রাখুন এবং আর্দ্রতা, বাষ্প বা ক্ষয়কারী মাধ্যমগুলিকে নেতিবাচক চাপ চেম্বারে প্রবেশ করতে বাধা দিন।
- যদি পিনের তারের পরিবর্তন প্রয়োজন হয়, সঠিক সংযোগের জন্য সর্বদা প্রকৃত কোরটিতে সংযুক্ত লেবেলটি দেখুন।
| প্রশ্নোত্তর |
.
.
