HT সেন্সর ১০VDC পাওয়ার HT15V সিলিকন প্রেসার সেন্সর লেভেল সেন্সর সেল
পণ্যের বিবরণ
| মডেল নং: | HT15V | জন্য: | বিচ্ছুরিত সিলিকন প্রেসার ট্রান্সমিটার |
|---|---|---|---|
| উপাদান: | স্টেইনলেস স্টীল | তারের ধরন: | ফোর-ওয়্যার |
| পরিমাপ মাধ্যম: | গ্যাস এবং তরল | আইপি রেটিং: | IP65 |
| কাস্টমাইজড: | কাস্টমাইজড | কীওয়ার্ড: | মিনি সেন্সর |
| সরবরাহ: | 5-10 ভিডিসি | তার: | 13 মিমি সিলিকন তার |
| আউটপুট: | এমভি সিগাল | পরিবহন প্যাকেজ: | শক্ত কাগজ |
| স্পেসিফিকেশন: | 15 মিমি | ট্রেডমার্ক: | হেংটং |
| উৎপত্তি: | চীন | এইচএস কোড: | 9026209090 |
| বিশেষভাবে তুলে ধরা |
HT15V সিলিকন প্রেসার সেন্সর,১০VDC পাওয়ার লেভেল সেন্সর,HT প্রেসার ট্রান্সমিটার সেন্সর |
||
পণ্য বিবরণ

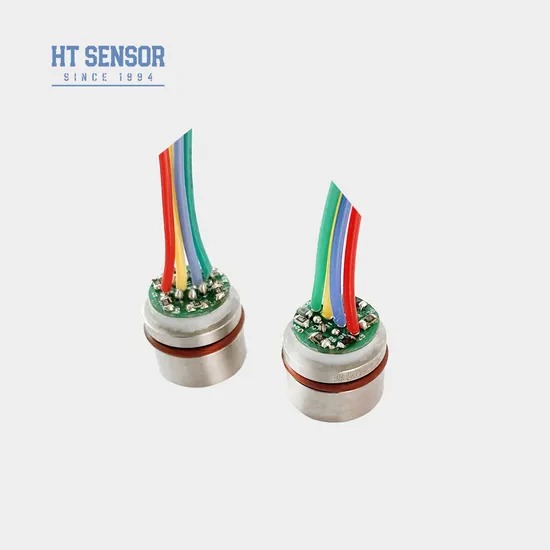

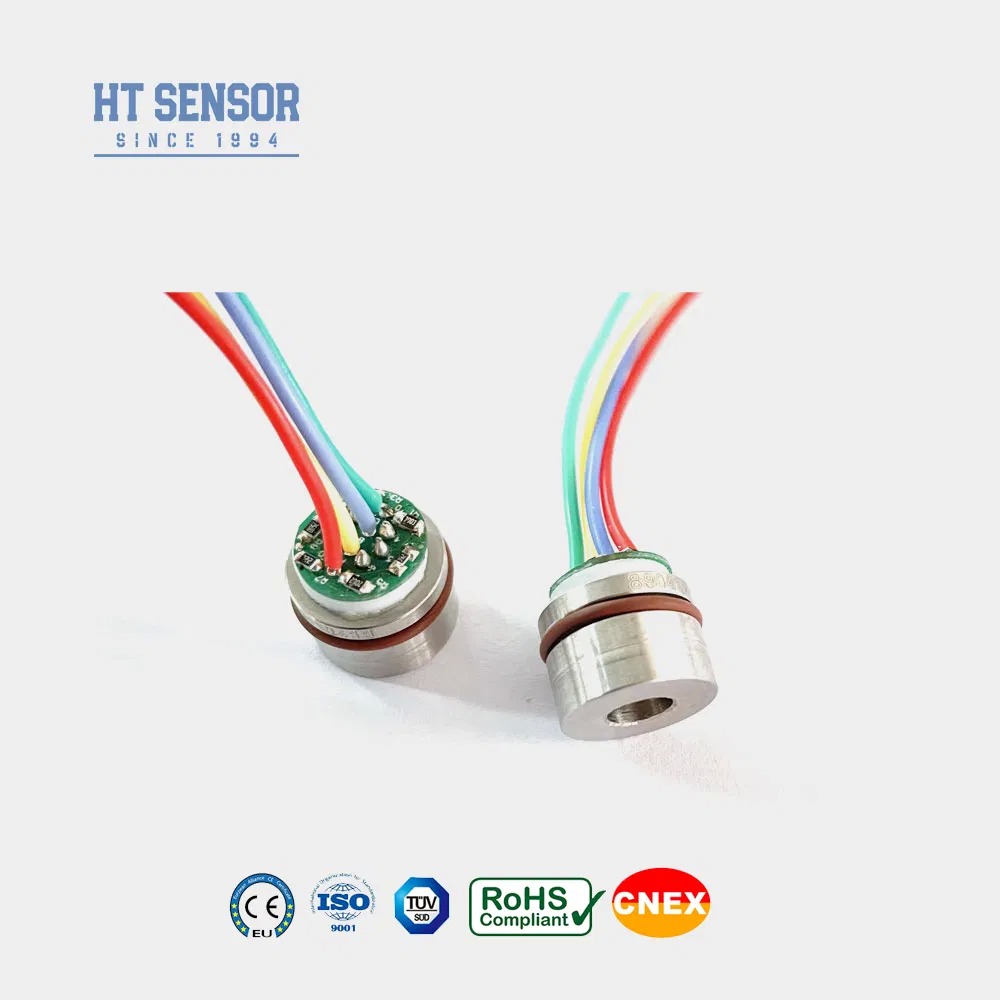

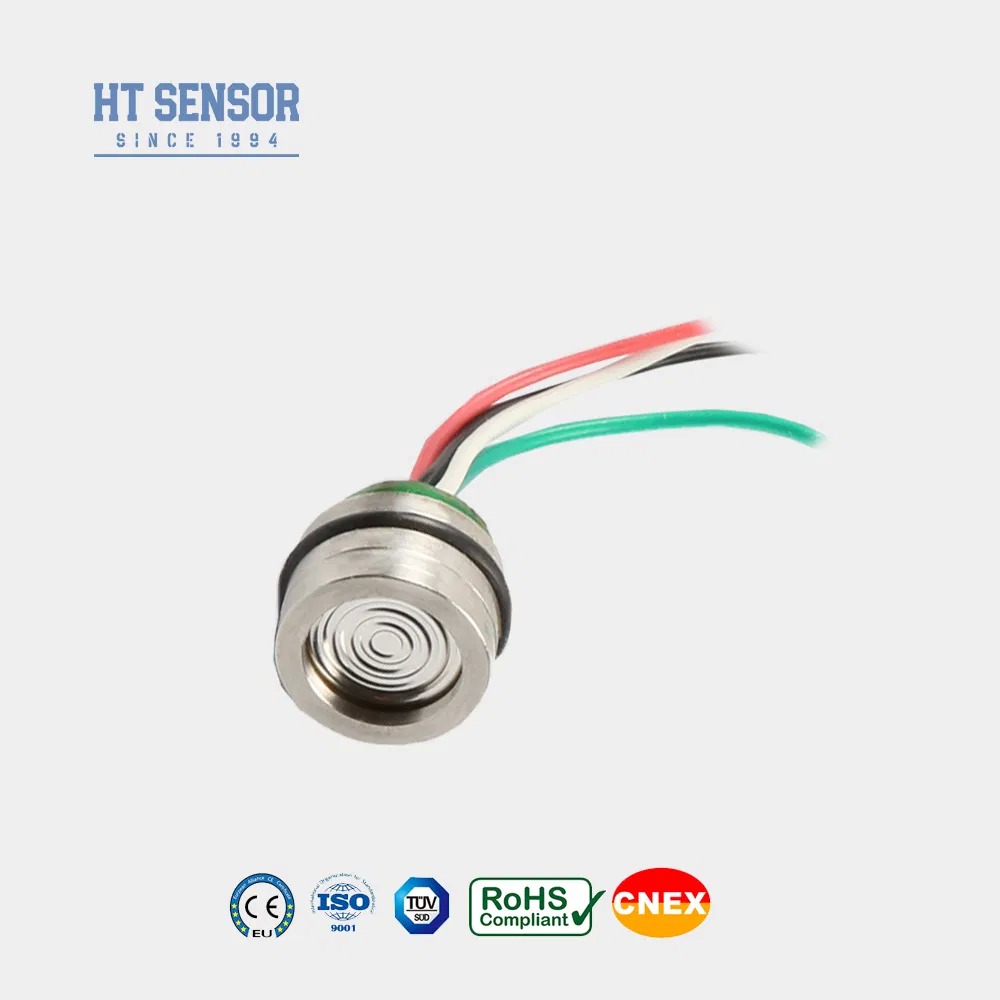

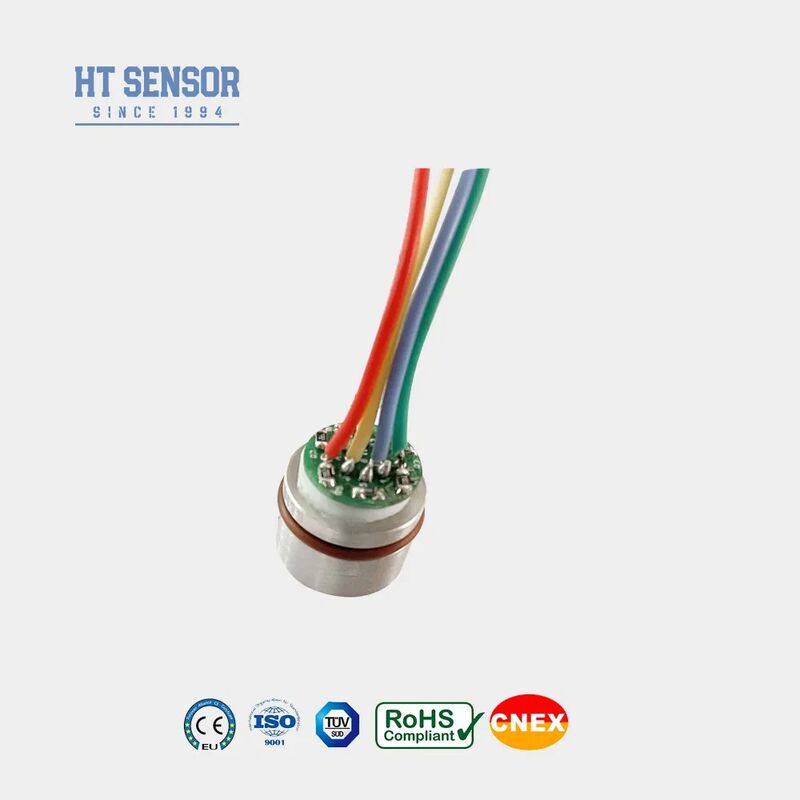

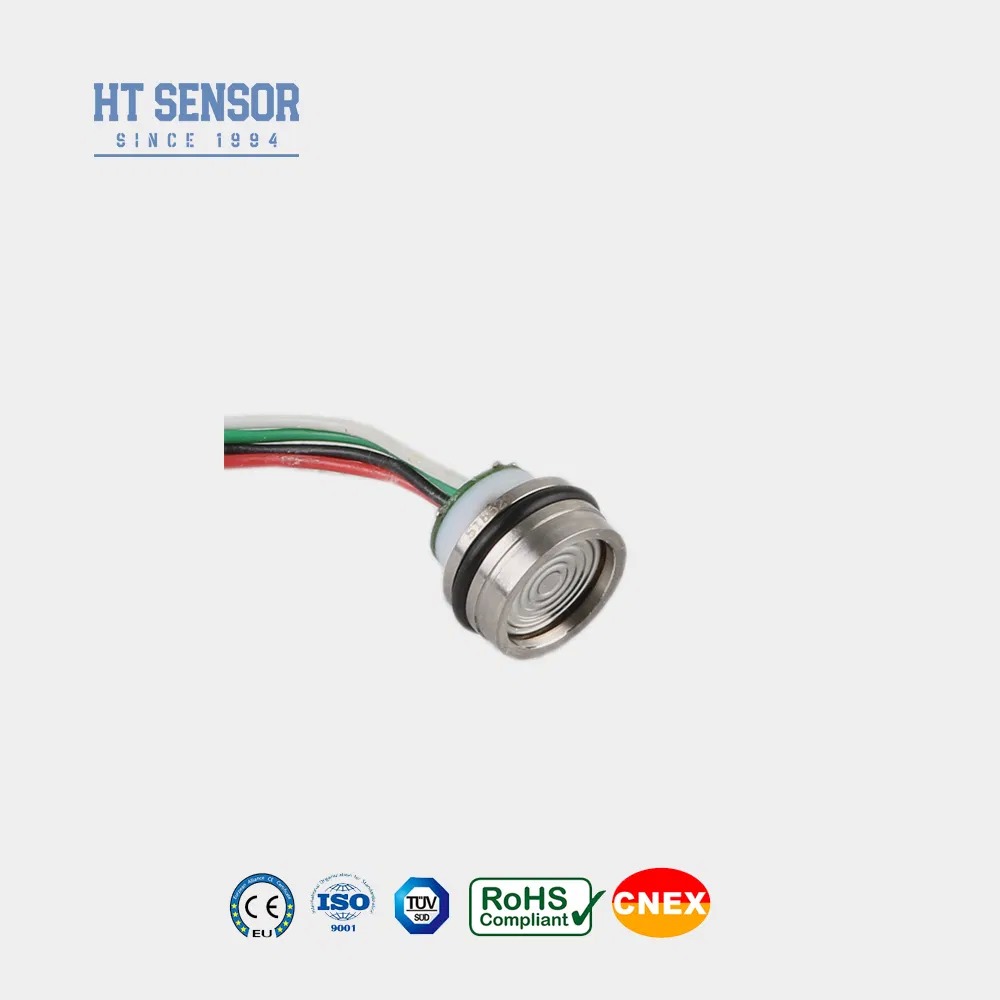

HT15V সিলিকন পিজোরেসিস্টিব চাপ সেন্সর
উপস্থাপনা:
এইচটি১৫ভি একটি সিলিকন পাইজোরেসিস্টিব চাপ সেন্সর যা একটি অত্যন্ত স্থিতিশীল ডিফিউজড সিলিকন এলিমেন্ট কোর নিয়ে গঠিত।এটা উভয় তরল এবং গ্যাস চাপ সঠিক পরিমাপ জন্য diffused সিলিকন এর piezoresistive প্রভাব ব্যবহার করেএই সেন্সরটি বায়ু সংকোচকারী এবং রেফ্রিজারেশন সিস্টেম সহ বিভিন্ন অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়.
পণ্যের বৈশিষ্ট্য:
- উন্নত প্রযুক্তি ব্যবহার করে এবং একটি 316L স্টেইনলেস স্টীল মধ্যে encapsulated হয়আবাসন
- বিস্তৃত পরিমাপ পরিসীমা 0 ~ 300KPa ~ 40MpaS
- উচ্চ নির্ভরযোগ্যতা এবং চমৎকার স্থিতিশীলতা
- 5-10VDC ধ্রুবক ভোল্টেজ সরবরাহ 10MV/V আউটপুট
- 316L দিয়ে অ ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপের জন্য উপযুক্তস্টেইনলেস স্টীল সামঞ্জস্য
- কমপ্যাক্ট ডিজাইন, সীমিত স্থানের অ্যাপ্লিকেশনের জন্য আদর্শ.
- চাপ পর্যবেক্ষণ ও নিয়ন্ত্রণের জন্য প্রক্রিয়া নিয়ন্ত্রণ ব্যবস্থায় ব্যবহৃত হয়.
- সাধারণত চাপ পরিমাপের জন্য রেফ্রিজারেশন সিস্টেম এবং বায়ু কম্প্রেসারগুলিতে ব্যবহৃত হয়।
- পাওয়ার সাপ্লাইঃ ≤10VDC
- সাধারণ মোড আউটপুট ভোল্টেজঃ ইনপুট এর 50% (সাধারণ)
- ইনপুট প্রতিবন্ধকতাঃ4KΩ~20KΩ
- আউটপুট প্রতিবন্ধকতাঃ2.5KΩ~6KΩ
- বৈদ্যুতিক সংযোগঃ ১০০ মিমি উচ্চ তাপমাত্রার তার, রিবন তার
| পারফরম্যান্স প্যারামিটারঃ | |||||
|---|---|---|---|---|---|
| পরিমাপ পরিসীমা | গজ ((জি) | ৩০০ কেপিএ, ৩৫০ কেপিএ, ১০০০ কেপিএ, ২০০০ কেপিএ | |||
| নিখুঁত ((A) | 350KPaA, 700KPaA,1000KPaA,2000KPaA | ||||
| সিল করা ((S) | 3500KPaS,7MPaS,10MPaS,20MPa,30 এমপিএ | ||||
| প্রকার | ম্যাক্স | ইউনিট | |||
| অ-রৈখিকতা | ±0.15 | ±0.3 | %F.S | ||
| পুনরাবৃত্তিযোগ্য | 0.05 | 0.1 | %F.S | ||
| হাইস্টেরেসিস | 0.05 | 0.1 | %F.S | ||
| শূন্য অফসেট আউটপুট | ০±১ | ০±২ | এমভি | ||
| পূর্ণ স্কেল আউটপুট | ১০০±১ | ১০০±২ | এমভি | ||
| শূন্য অফসেট টেম্প। ড্রিফট | ±0.8 | ±2 | %F.S | ||
| পূর্ণ স্কেল তাপমাত্রা | ±0.8 | ±2 | %F.S | ||
| টেম্পারেশন। | ০-৭০ | oC | |||
| অপারেটিং তাপমাত্রা | - ২০ থেকে ৮০ | oC | |||
| সংরক্ষণ তাপমাত্রা | -৪০-১২৫ | oC | |||
| অনুমোদিত ওভারলোড | পূর্ণ স্কেল বা 80MPa এর 3 গুণের মধ্যে ছোট মান নিন | ||||
| ফাটল চাপ | পূর্ণ স্কেল 5X | ||||
| দীর্ঘমেয়াদী স্থিতিশীলতা | 0.২% | অর্থবছর/বছর | |||
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল | ||||
| আইসোলেশন প্রতিরোধের | ≥200MΩ 100VDC | ||||
| কম্পন | 10gRMS, 20Hz থেকে 2000Hz এর অবস্থার অধীনে কোনও পরিবর্তন নেই | ||||
| শক | ১০০ গ্রাম, ১১ মিলিমিটার | ||||
| ও-রিং সিল | নাইট্রিল গাম বা ফ্লোরো গাম | ||||
| ভরাট মাধ্যম | সিলিকন তেল | ||||
| ওজন | ~ ২০ গ্রাম | ||||
| পরামিতিগুলি নিম্নলিখিত অবস্থার অধীনে পরীক্ষা করা হয়ঃ 10V @ 25oC | |||||
| কাঠামোর রূপরেখা | |
| মাত্রা | |
| বৈদ্যুতিক সংযোগ এবং ক্ষতিপূরণ |
|
| নির্বাচনের উদাহরণ |
| অর্ডার করার পরামর্শ |
- ইনস্টলেশনের সময়, নির্দিষ্ট বায়ু tightness প্রয়োজনীয়তা পূরণ করার জন্য কোর এবং ট্রান্সমিটার ঘর মধ্যে সঠিক স্বচ্ছতা নিশ্চিত করুন।
- হাউজিংটি একত্রিত করার সময়, ক্ষতিপূরণ প্লেটকে বাঁধতে বা ক্ষতিগ্রস্ত করার জন্য উল্লম্ব সারিবদ্ধতা বজায় রাখুন এবং সমানভাবে চাপ প্রয়োগ করুন।
- নিশ্চিত করুন যে পরিমাপ মাধ্যমটি কোর ডায়াফ্রাম এবং হাউজিং উপাদান (316L স্টেইনলেস স্টীল) এর সাথে সামঞ্জস্যপূর্ণ।
- হাত বা ধারালো বস্তু দিয়ে সেন্সর ডায়াফ্রাগাম চাপবেন না, কারণ বিকৃতি বা ছিদ্র কর্নারের অভ্যন্তরীণ ক্ষতি হতে পারে।
- বায়ুমণ্ডলের জন্য চাপ পরিমাপের চাপের হাব খোলা রাখুন এবং আর্দ্রতা, বাষ্প বা ক্ষয়কারী মাধ্যমগুলিকে নেতিবাচক চাপ চেম্বারে প্রবেশ করতে বাধা দিন।
- যদি পিনের তারের পরিবর্তন প্রয়োজন হয়, সঠিক সংযোগের জন্য সর্বদা প্রকৃত কোরটিতে সংযুক্ত লেবেলটি দেখুন।
