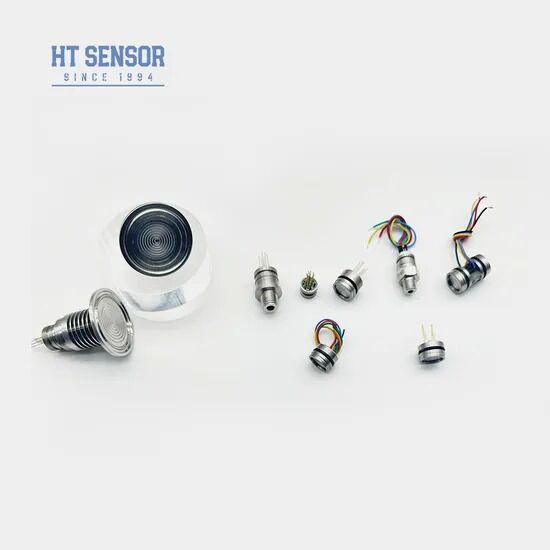

316L স্টেইনলেস স্টিল চাপ সেন্সর ক্ষতিপূরণযুক্ত তেল-পূর্ণ সেন্সর চাপ ট্রান্সডিউসার সেল সহ
Product Details
| মডেল নং: | HT15V | আউটপুট সংকেত প্রকার: | এনালগ টাইপ |
|---|---|---|---|
| উপাদান: | স্টেইনলেস স্টীল | তারের ধরন: | ফোর-ওয়্যার |
| পরিমাপ মাধ্যম: | গ্যাস এবং তরল | কাস্টমাইজড: | কাস্টমাইজড |
| কীওয়ার্ড: | মিনি সেন্সর | সরবরাহ: | 5-10 ভিডিসি |
| আউটপুট: | এমভি সিগাল | পরিবহন প্যাকেজ: | শক্ত কাগজ |
| স্পেসিফিকেশন: | 15 মিমি | উৎপত্তি: | চীন |
| বিশেষভাবে তুলে ধরা |
316l স্টেইনলেস স্টীল চাপ ট্রান্সডুসার,তেল-পূর্ণ ক্ষতিপূরণ চাপ সেন্সর,ওয়ারেন্টি সহ চাপ ট্রান্সমিটার সেন্সর |
||
Product Description

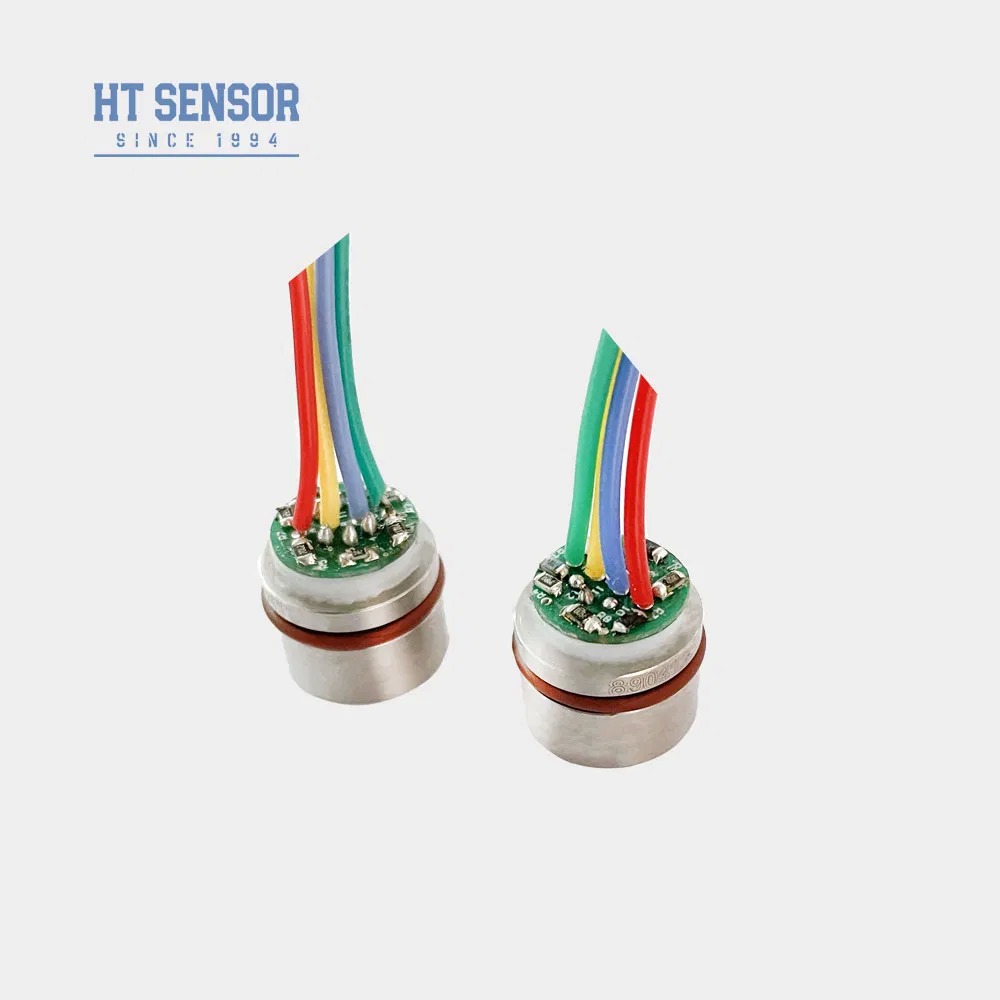

কম্পেনসেটেড তেল-পূর্ণ সেন্সর প্রেসার ট্রান্সডিউসার সহ 316L স্টেইনলেস স্টিল
ভূমিকা:
HT15V হল একটি সিলিকন পিজোরেসিস্টটিভ প্রেসার সেন্সর যা একটি অত্যন্ত স্থিতিশীল ডিফিউজড সিলিকন সেন্সিং কোরকে একত্রিত করে। ডিফিউজড সিলিকনের পিজোরেসিস্টটিভ প্রভাব ব্যবহার করে, এটি তরল এবং গ্যাস উভয়ের জন্য সঠিক চাপ পরিমাপ প্রদান করে। এই সেন্সরটি বিভিন্ন অ্যাপ্লিকেশনে ব্যাপকভাবে ব্যবহৃত হয়, যেমন এয়ার কমপ্রেসর এবং রেফ্রিজারেশন সিস্টেম।
পণ্য বৈশিষ্ট্যপাওয়ার সাপ্লাই: ≤10VDC
- উন্নত প্রযুক্তি ব্যবহার করে এবং একটি 316L স্টেইনলেস স্টিলের মধ্যে আবদ্ধ করা হয়েছেআবাসন
- প্রশস্ত পরিমাপের পরিসীমা 0~350KPa~60MpaS
- উচ্চ নির্ভরযোগ্যতা এবং চমৎকার স্থিতিশীলতা±0.8
- ধ্রুবক ভোল্টেজ সরবরাহ
- 316L স্টেইনলেস স্টিলের সাথে সামঞ্জস্যপূর্ণ ক্ষয়হীন গ্যাস এবং তরল চাপ পরিমাপের জন্য উপযুক্তকমপ্যাক্ট ডিজাইন, সীমিত স্থানের অ্যাপ্লিকেশনগুলির জন্য আদর্শ
- ±0.8
- চাপ পরিমাপের জন্য সাধারণত রেফ্রিজারেশন সিস্টেম এবং এয়ার কমপ্রেসারে ব্যবহৃত হয়
- বৈদ্যুতিক কর্মক্ষমতা
- সাধারণ মোড ভোল্টেজ আউটপুট: ইনপুটের 50% (সাধারণ)
- ইনপুট ইম্পিডেন্স:4KΩ~20KΩ
- আউটপুট ইম্পিডেন্স:2.5KΩ~6KΩ
- বৈদ্যুতিক সংযোগ: 100 মিমি উচ্চ-তাপমাত্রার তার, ফিতা কেবল
- কর্মক্ষমতা পরামিতি:
| পরিমাপের পরিসীমা | |||||
|---|---|---|---|---|---|
| গেজ(G) | 350KPa,1000KPa,2000Kpa | পরম(A) | |||
| 350KPaA,700KPaA,1000KPaA,2000KPaA | সিল করা(S) | ||||
| 3500KPaS,7MPaS,10MPaS | টাইপ | ||||
| সর্বোচ্চ | ইউনিট | অরৈখিকতা | |||
| ±0.8 | ±0.3 | %F.S | কম্পেনসেটেড তাপমাত্রা | ||
| 0.05 | 0.1 | %F.S | কম্পেনসেটেড তাপমাত্রা | ||
| 0.05 | 0.1 | %F.S | কম্পেনসেটেড তাপমাত্রা | ||
| ±0.8 | 0±2 | mV | শূন্য অফসেট তাপমাত্রা। ড্রিফট | ||
| ±0.8 | 100±2 | mV | শূন্য অফসেট তাপমাত্রা। ড্রিফট | ||
| ±0.8 | ±2 | %F.S | কম্পেনসেটেড তাপমাত্রা | ||
| ±0.8 | ±2 | %F.S | কম্পেনসেটেড তাপমাত্রা | ||
| 0~70 | ºC | অনুমোদিত ওভারলোড | |||
| -20~80 | ºC | অনুমোদিত ওভারলোড | |||
| -40~125 | ºC | অনুমোদিত ওভারলোড | |||
| পূর্ণ স্কেলের 3 গুণ বা 80MPa এর মধ্যে ছোট মান নিন | burst চাপ | ||||
| 5X পূর্ণ স্কেল | দীর্ঘমেয়াদী স্থিতিশীলতা | ||||
| 0.2 % | F.S/বছর | ডায়াফ্রাম উপাদান | |||
| 316L | ইনসুলেশন প্রতিরোধ | ||||
| ≥200MΩ 100VDC | কম্পন | ||||
| 10gRMS, 20Hz থেকে 2000Hz পর্যন্ত পরিস্থিতিতে কোনো পরিবর্তন নেই | শক | ||||
| 100g,11ms | প্রতিক্রিয়া সময় | ||||
| ≤1ms | O-রিং সিল | ||||
| নাইট্রাইল রাবার বা ফ্লুরো রাবার | ভর্তি মাধ্যম | ||||
| সিলিকন তেল | ওজন | ||||
| ~20g | পরামিতিগুলি নিম্নলিখিত শর্তে পরীক্ষা করা হয়: 10V @25ºC | ||||
| আউটলাইন নির্মাণ | |||||
| মাত্রা | |
| বৈদ্যুতিক সংযোগ এবং ক্ষতিপূরণ | |
| নির্বাচন উদাহরণ |
|
| অর্ডার করার টিপস |
| 1. অ্যাসেম্বলির সময়, সমস্ত সিলিং স্পেসিফিকেশন পূরণ করতে কোর এবং ট্রান্সমিটার হাউজিংয়ের মধ্যে সঠিক ফিট নিশ্চিত করুন। |
2. হাউজিং ইনস্টল করার সময়, উল্লম্ব সারিবদ্ধতা বজায় রাখুন এবং ক্ষতিপূরণ প্লেটের জ্যামিং বা ক্ষতি রোধ করতে সমান চাপ প্রয়োগ করুন।
3. যদি পরিমাপ করা মাধ্যমটি কোর ডায়াফ্রাম বা হাউজিং উপাদানের (316L) সাথে বেমানান হয়, তাহলে অর্ডার দেওয়ার সময় এটি স্পষ্টভাবে উল্লেখ করুন।
4. হাত বা ধারালো বস্তু দিয়ে সেন্সর ডায়াফ্রামে চাপ দেবেন না, কারণ বিকৃতি বা পাংচার অভ্যন্তরীণ উপাদানগুলির ক্ষতি করতে পারে।
5. গেজ কোরের প্রেসার পোর্ট বায়ুমণ্ডলে বায়ুচলাচল রাখুন এবং নেতিবাচক চাপ চেম্বারে আর্দ্রতা, বাষ্প বা ক্ষয়কারী মাধ্যম প্রবেশ করা থেকে বিরত থাকুন।
6. পিন ওয়্যারিংয়ে কোনো পরিবর্তন হলে, সঠিক সংযোগের জন্য সর্বদা চিপের আসল লেবেলটি দেখুন।
