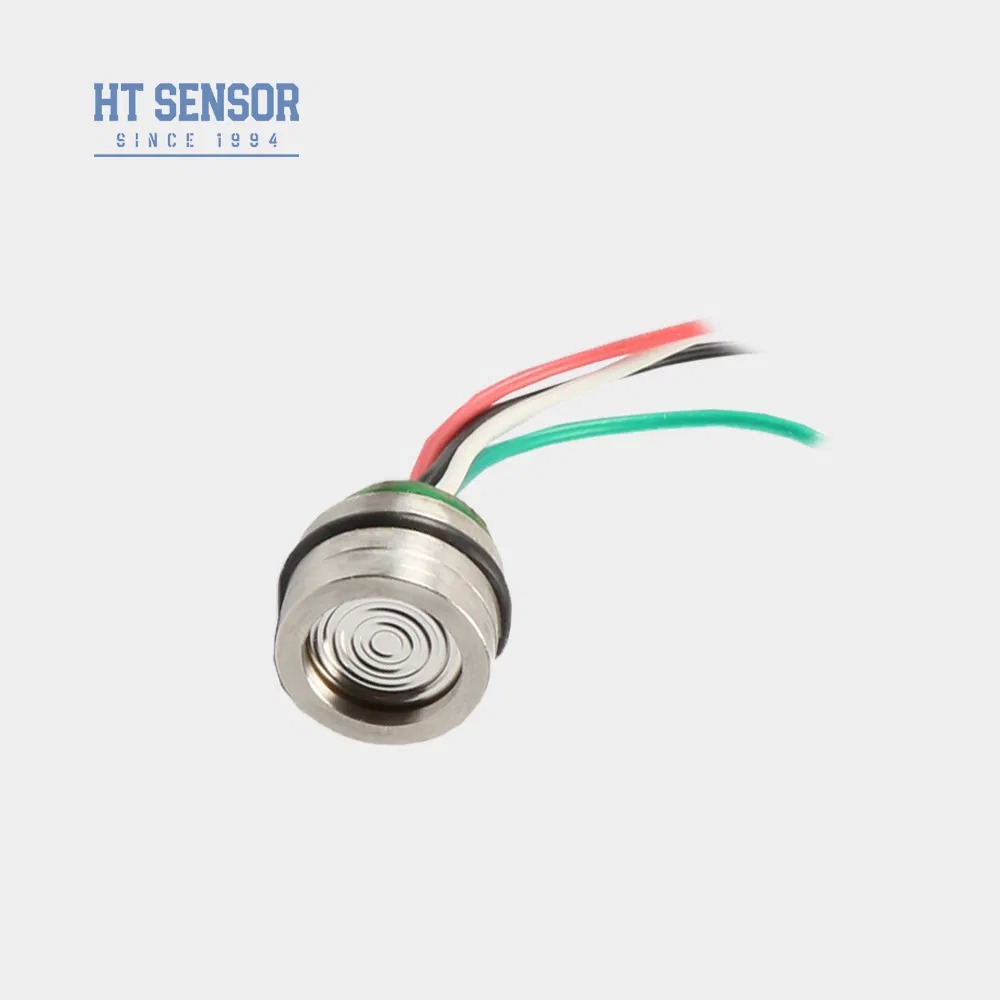

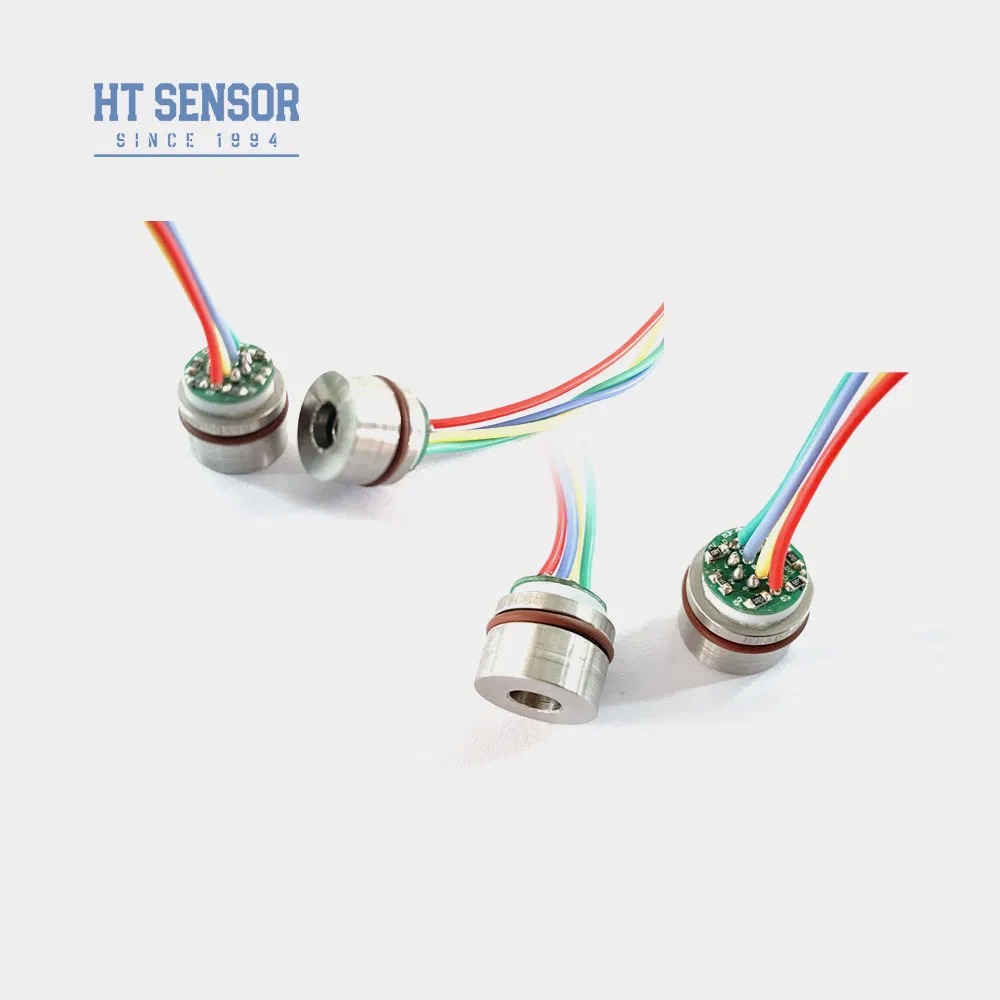

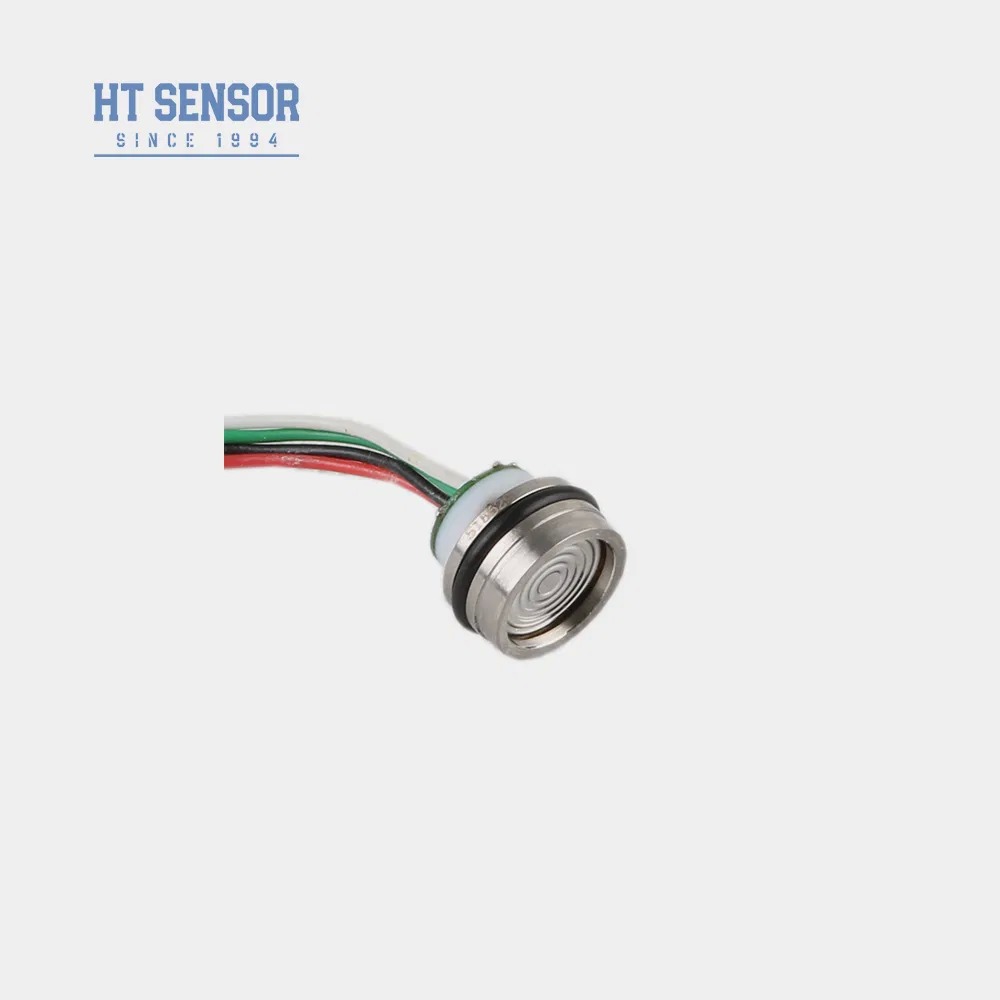

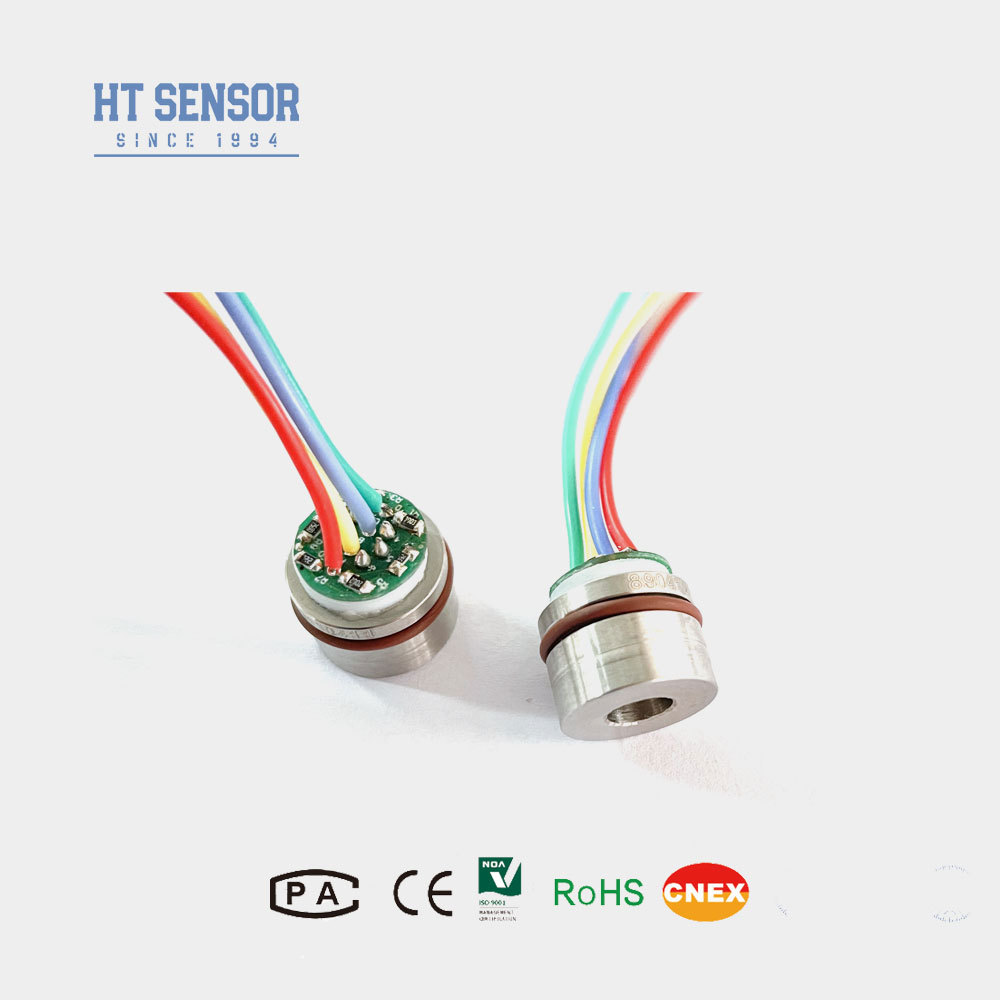

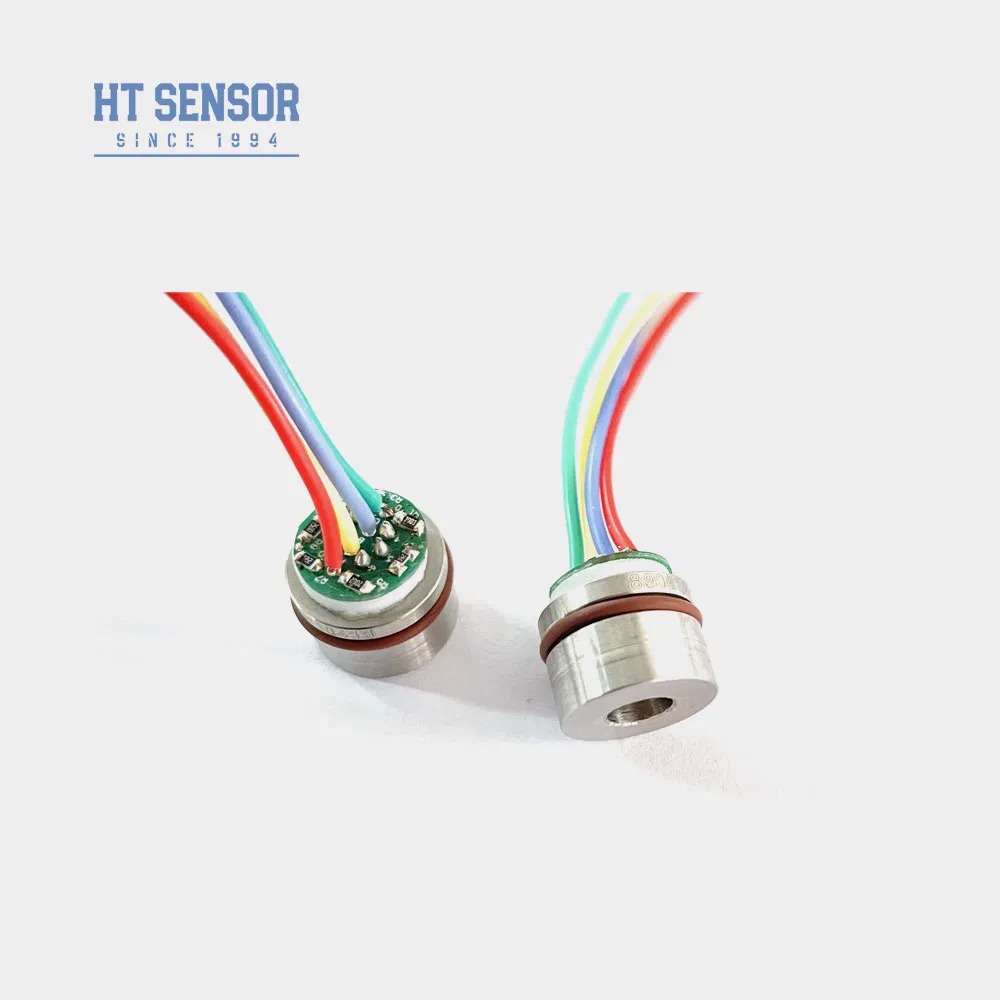

15 মিমি মিনি চাপ সেন্সর 10 ভোল্ট পাওয়ার কমপ্যাক্ট ডিফিউজড সিলিকন চাপ সেন্সর ইলেকট্রনিক সেন্সর কোর
Product Details
| মডেল নং: | HT15V | আউটপুট সংকেত প্রকার: | এনালগ টাইপ |
|---|---|---|---|
| উৎপাদন প্রক্রিয়া: | ইন্টিগ্রেশন | উপাদান: | স্টেইনলেস স্টীল |
| থ্রেড টাইপ: | না | তারের ধরন: | ফোর-ওয়্যার |
| পরিমাপ মাধ্যম: | গ্যাস এবং তরল | কাস্টমাইজড: | কাস্টমাইজড |
| কীওয়ার্ড: | মিনি সেন্সর | সরবরাহ: | 5-10 ভিডিসি |
| আউটপুট: | এমভি সিগাল | ট্রেডমার্ক: | হেংটং |
| উৎপত্তি: | চীন | এইচএস কোড: | 9026209090 |
| বিশেষভাবে তুলে ধরা |
ইন্ডাস্ট্রিয়াল প্রেসার ট্রান্সমিটার সেন্সর,উচ্চ নির্ভুলতা চাপ সেন্সর,ওয়ারেন্টি সহ চাপ ট্রান্সমিটার |
||
Product Description
ছোট সিলিকন চাপ সেন্সর অ-রৈখিকতা 0.1%FS চাপ ট্রান্সডিউসার
ভূমিকা:
HT15V একটি সিলিকন পিজোরেসিস্টটিভ চাপ সেন্সর যাতে অত্যন্ত স্থিতিশীল ডিফিউজড সিলিকন উপাদান কোর রয়েছে। এটি তরল এবং গ্যাসের চাপ উভয়ই নির্ভুলভাবে পরিমাপ করার জন্য ডিফিউজড সিলিকনের পিজোরেসিস্টটিভ প্রভাব ব্যবহার করে। এই সেন্সরটি এয়ার কমপ্রেসর এবং রেফ্রিজারেশন সিস্টেম সহ বিভিন্ন অ্যাপ্লিকেশনে ব্যাপকভাবে ব্যবহৃত হয় ।
পণ্য বৈশিষ্ট্যপাওয়ার সাপ্লাই: ≤10VDC
- উন্নত প্রযুক্তি ব্যবহার করে এবং একটি 316L স্টেইনলেস স্টিল-এ আবদ্ধআবাসন
- বিস্তৃত পরিমাপ পরিসীমা 0~350KPa~60MpaS
- উচ্চ নির্ভরযোগ্যতা এবং চমৎকার স্থিতিশীলতা±0.8
- ধ্রুবক ভোল্টেজ সরবরাহ
- 316L স্টেইনলেস স্টিলের সাথে সামঞ্জস্যপূর্ণ ক্ষয়হীন গ্যাস এবং তরল চাপ পরিমাপের জন্য উপযুক্তকমপ্যাক্ট ডিজাইন, সীমিত স্থানের অ্যাপ্লিকেশনগুলির জন্য আদর্শ
- ±0.8
- চাপ পরিমাপের জন্য সাধারণত রেফ্রিজারেশন সিস্টেম এবং এয়ার কমপ্রেসারে ব্যবহৃত হয়
- বৈদ্যুতিক কর্মক্ষমতা
- সাধারণ মোড ভোল্টেজ আউটপুট: ইনপুটের 50% (সাধারণ)
- ইনপুট ইম্পিডেন্স: 4KΩ~20KΩ
- আউটপুট ইম্পিডেন্স: 2.5KΩ~6KΩ
- বৈদ্যুতিক সংযোগ: 100 মিমি উচ্চ-তাপমাত্রা তার, ফিতা কেবল
- কর্মক্ষমতা পরামিতি:
| পরিমাপের সীমা | |||||
|---|---|---|---|---|---|
| গেজ(G) | 350KPa,1000KPa,2000Kpa | পরম(A) | |||
| 350KPaA,700KPaA,1000KPaA,2000KPaA | সিল করা(S) | ||||
| 3500KPaS,7MPaS,10MPaS | Typ | ||||
| সর্বোচ্চ | ইউনিট | অ-রৈখিকতা | |||
| ±0.8 | ±0.3 | %F.S | ক্ষতিপূরণ তাপমাত্রা | ||
| 0.05 | 0.1 | %F.S | ক্ষতিপূরণ তাপমাত্রা | ||
| 0.05 | 0.1 | %F.S | ক্ষতিপূরণ তাপমাত্রা | ||
| ±0.8 | 0±2 | mV | শূন্য অফসেট তাপমাত্রা। প্রবাহ | ||
| ±0.8 | 100±2 | mV | শূন্য অফসেট তাপমাত্রা। প্রবাহ | ||
| ±0.8 | ±2 | %F.S | ক্ষতিপূরণ তাপমাত্রা | ||
| ±0.8 | ±2 | %F.S | ক্ষতিপূরণ তাপমাত্রা | ||
| 0~70 | ºC | অনুমোদিত ওভারলোড | |||
| -20~80 | ºC | অনুমোদিত ওভারলোড | |||
| -40~125 | ºC | অনুমোদিত ওভারলোড | |||
| পূর্ণ স্কেলের 3 গুণ বা 80MPa এর মধ্যে ছোট মান নিন | burst চাপ | ||||
| 5X পূর্ণ স্কেল | দীর্ঘমেয়াদী স্থিতিশীলতা | ||||
| 0.2 % | F.S/বছর | ডায়াফ্রাম উপাদান | |||
| 316L | নিরোধক প্রতিরোধ | ||||
| ≥200MΩ 100VDC | কম্পন | ||||
| 10gRMS, 20Hz থেকে 2000Hz অবস্থার অধীনে কোন পরিবর্তন নেই | শক | ||||
| 100g,11ms | প্রতিক্রিয়া সময় | ||||
| ≤1ms | O-রিং সিল | ||||
| নাইট্রাইল রাবার বা ফ্লুরো রাবার | ভর্তি মাধ্যম | ||||
| সিলিকন তেল | ওজন | ||||
| ~20g | পরামিতিগুলি নিম্নলিখিত শর্তে পরীক্ষা করা হয়: 10V @25ºC | ||||
| আউটলাইন নির্মাণ | |||||
| মাত্রা | |
| বৈদ্যুতিক সংযোগ এবং ক্ষতিপূরণ | |
| নির্বাচন উদাহরণ |
|
| অর্ডার করার টিপস |
| 1. প্রয়োজনীয় বায়ু আটুটতা অর্জনের জন্য একত্রিত করার সময় কোর আকার এবং ট্রান্সমিটার হাউজিংয়ের মধ্যে ফিটের প্রতি মনোযোগ দিন |
3. যদি পরিমাপ করা মাধ্যমটি কোর ডায়াফ্রাম এবং হাউজিং উপাদান (316L) এর সাথে সঙ্গতিপূর্ণ না হয়, তাহলে অর্ডার দেওয়ার সময় বিশেষ নির্দেশাবলী প্রদান করা উচিত। 4. ডায়াফ্রামের বিকৃতি বা ছিদ্রের কারণে কোরের ক্ষতি রোধ করতে হাত বা ধারালো বস্তু দিয়ে সেন্সর ডায়াফ্রামে চাপ দেওয়া এড়িয়ে চলুন।
5. গেজ প্রেসার কোরের প্রেসার পোর্ট বায়ুমণ্ডলের জন্য খোলা রাখুন এবং কোর নেগেটিভ প্রেসার চেম্বারে জল, জলীয় বাষ্প বা ক্ষয়কারী মাধ্যমের প্রবেশ রোধ করুন।
6. পিন লিডের কোনো পরিবর্তন হলে, রেফারেন্সের জন্য আসল কোরের লেবেল অনুসরণ করুন।
প্রশ্ন ও উত্তর
1. প্রশ্ন: আপনার চাপ সেন্সর ট্রান্সমিটারগুলির বৈশিষ্ট্যগুলি কী কী?
A: উচ্চ নির্ভুলতা, স্থায়িত্ব এবং চমৎকার কর্মক্ষমতা। কাস্টমাইজেশন উপলব্ধ।
| 2. প্রশ্ন: আমি কি বিশেষ স্পেসিফিকেশন কাস্টমাইজ করতে পারি? |
