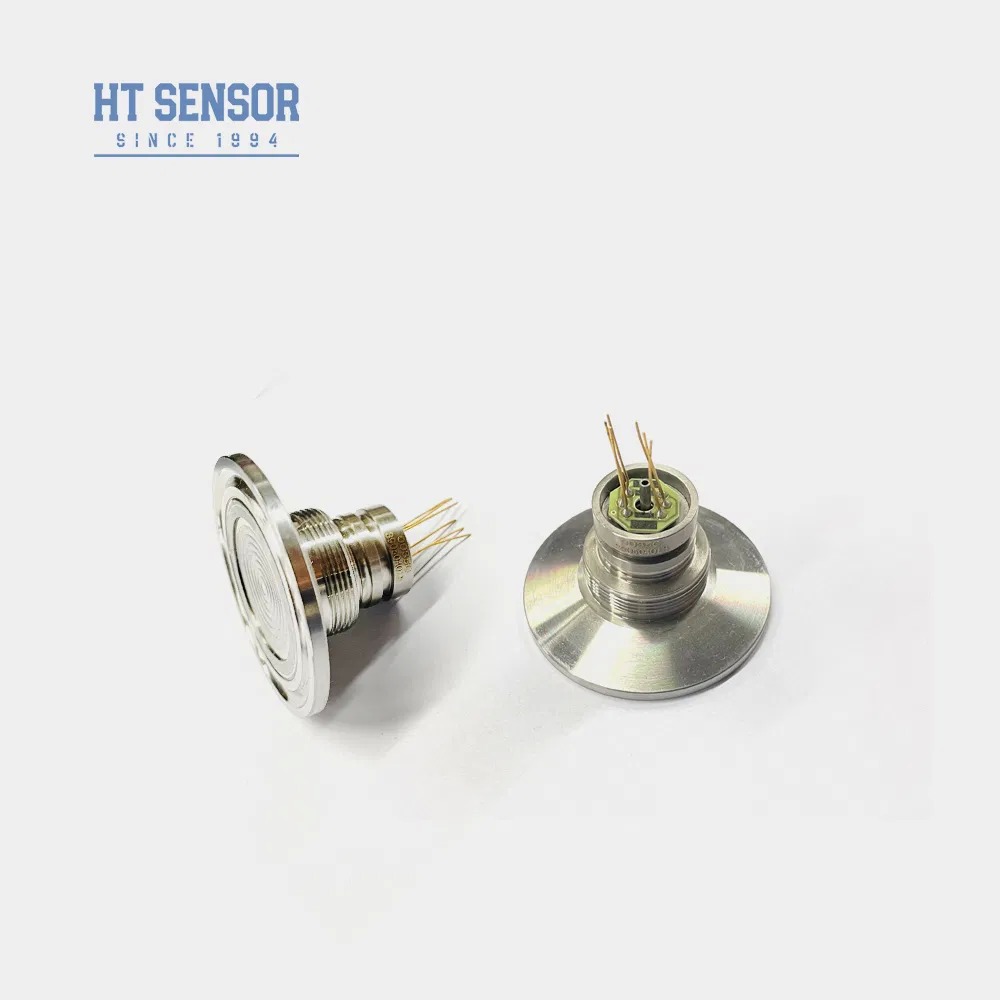

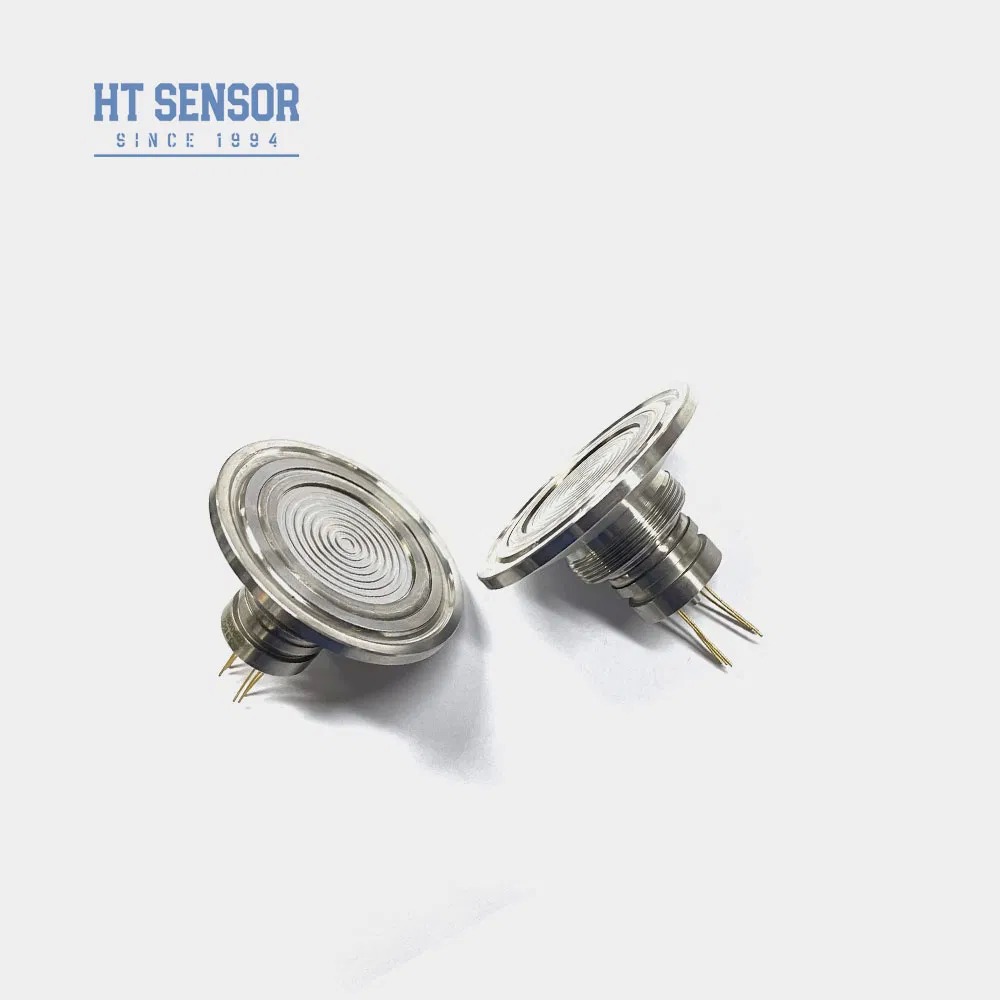

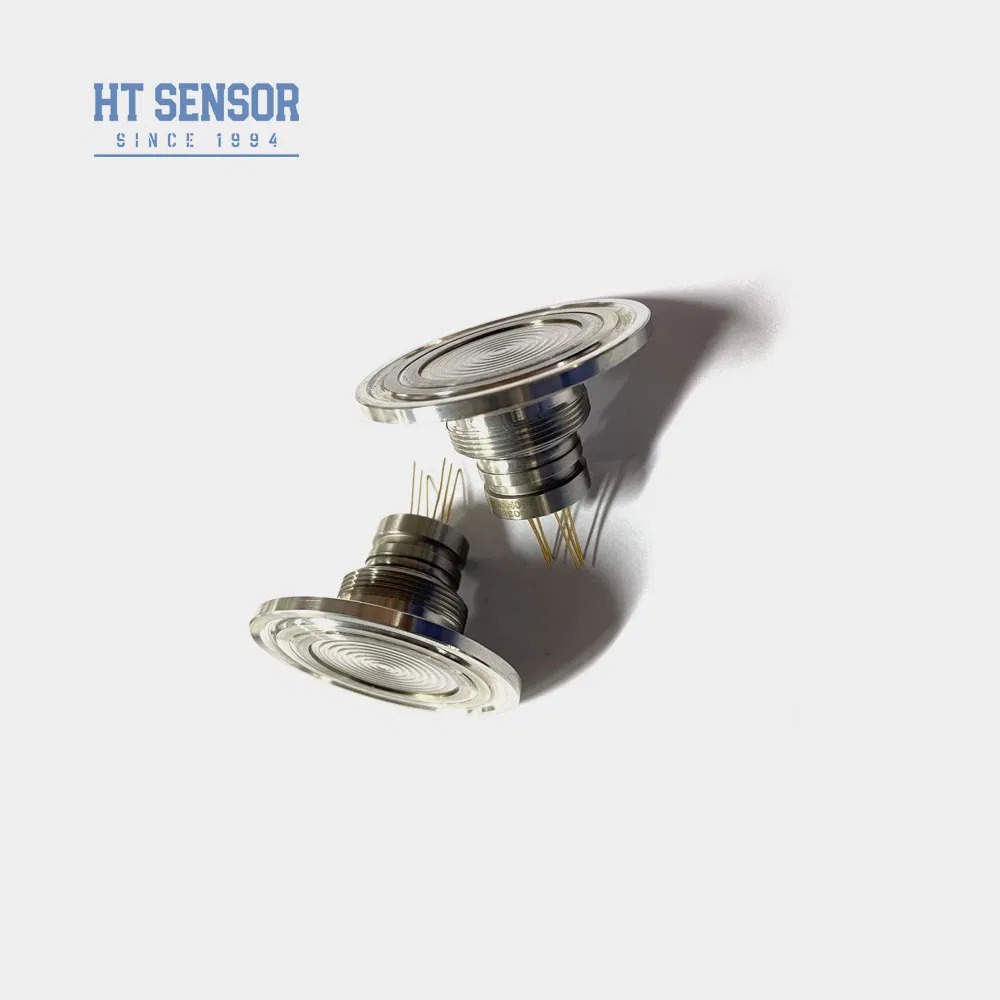

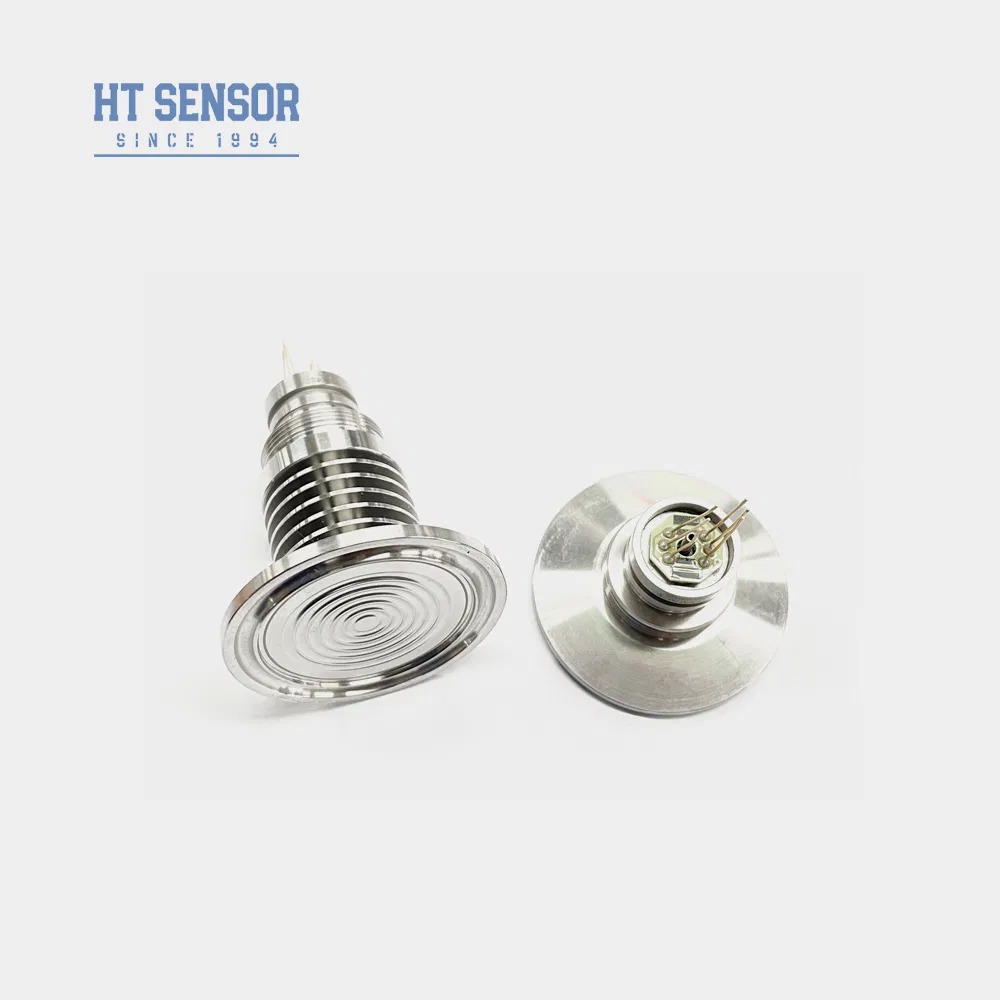

ফ্লাশ ডায়াফ্রাগম লেভেল ট্রান্সডুসার পিজোরেসিসিভ সিলিকন স্যানিটারি চাপ সেন্সর
পণ্যের বিবরণ
| মডেল নং: | এইচটি-আইকিউ | জন্য: | বিচ্ছুরিত সিলিকন প্রেসার ট্রান্সমিটার |
|---|---|---|---|
| আউটপুট সংকেত প্রকার: | এনালগ টাইপ | উত্পাদন প্রক্রিয়া: | ইন্টিগ্রেশন |
| উপাদান: | স্টেইনলেস স্টীল | থ্রেড টাইপ: | না |
| তারের ধরন: | ফোর-ওয়্যার | পরিমাপ মাধ্যম: | গ্যাস এবং তরল |
| আইপি রেটিং: | IP65 | কাস্টমাইজড: | কাস্টমাইজড |
| শক্তি: | 1.5mA/10VDC | আউটপুট: | এমভি সংকেত |
| সংযোগ: | 50.4 বাতা | তাপমাত্রা ক্ষতিপূরণ: | 0-70 |
| পরিবহন প্যাকেজ: | শক্ত কাগজ | স্পেসিফিকেশন: | 50.4 মিমি |
| ট্রেডমার্ক: | হেংটং | উৎপত্তি: | চীন |
| এইচএস কোড: | 9026209090 | উৎপাদন ক্ষমতা: | 50000PCS/বছর |
| বিশেষভাবে তুলে ধরা |
ফ্লাশ ডায়াফ্রাম প্রেসার সেন্সর,পিজোরেসিসিটিভ সিলিকন লেভেল ট্রান্সডুসার,স্যানিটারি চাপ ট্রান্সমিটার সেন্সর |
||
পণ্য বিবরণ
ফ্লাশ ডায়াফ্রাম পাইজোরেসিস্টটিভ সিলিকন স্যানিটারি প্রেসার সেন্সর
ভূমিকা:
এইচটি-আইকিউ একটি ফ্লাশ ডায়াফ্রাম প্রেসার সেন্সর যা অত্যন্ত স্থিতিশীল ডিফিউজড সিলিকন চিপ ব্যবহার করে। চাপ একটি স্টেইনলেস স্টিলের মাধ্যমে সংবেদনশীল চিপে প্রেরণ করা হয়ডায়াফ্রাম এবং সিল করা সিলিকন তেল। সংবেদনশীল চিপ সরাসরি পরিমাপ করা মাধ্যমের সাথে যোগাযোগ করে না। এই পণ্যটিতে একটি ফ্ল্যাট ডায়াফ্রাম কাঠামো রয়েছে, যা এটিকে তৈরি করেপরিষ্কার করা সহজ এবং অত্যন্ত নির্ভরযোগ্য। এটি খাদ্য ও স্বাস্থ্যবিধির মতো শিল্পে ব্যবহারের জন্য উপযুক্ত।
- উন্নত প্রযুক্তি এবং 316L স্টেইনলেস স্টিলের আবাসন ব্যবহার করে, সেইসাথেডায়াফ্রামের জন্য টাইটানিয়াম এবং হ্যাসটেলোয়ের মতো উপকরণ
- তাপমাত্রা ক্ষতিপূরণ এবং শূন্য-বিন্দু জন্য পুরু-ফিল্ম সার্কিট নিয়োগ সংশোধন
- অসাধারণ নির্ভরযোগ্যতা, পুনরাবৃত্তিযোগ্যতা এবং স্থিতিশীলতা
- ফ্লাশ ডায়াফ্রাম কাঠামো, যা এটি পরিষ্কার করা সহজ করে তোলে
- 316L এর সাথে সামঞ্জস্যপূর্ণ ক্ষয়হীন গ্যাস এবং তরল চাপ পরিমাপের জন্য উপযুক্তস্টেইনলেস স্টিল
- খাদ্য ও পানীয় শিল্প
- শিল্প প্রক্রিয়া নিয়ন্ত্রণ
- ফার্মাসিউটিক্যাল শিল্প
- বিদ্যুৎ সরবরাহ: ≤2mA DC (সাধারণ 1.5mA DC)
- ইনপুট প্রতিবন্ধকতা : 2.5KΩ~6KΩ
- আউটপুট প্রতিবন্ধকতা: 2.5KΩ~6KΩ
- বৈদ্যুতিক সংযোগ: গোল্ড-প্লেটেড কোভার পিন বা 100 মিমি উচ্চ-তাপমাত্রার তার।
| কর্মক্ষমতা পরামিতি: | |||||
| পরিমাপের পরিসীমা | গেজ(G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| পরম(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| সিল করা(S) | 3500KPaS | ||||
| টাইপ | সর্বোচ্চ | ইউনিট | |||
| অরৈখিকতা | ±0.15 | ±0.3 | %F.S | ||
| পুনরাবৃত্তিযোগ্যতা | 0.05 | 0.1 | %F.S | ||
| হিস্টেরেসিস | 0.05 | 0.1 | %F.S | ||
| শূন্য অফসেট আউটপুট | 0±1 | 0±2 | mV | ||
| পূর্ণ স্কেল আউটপুট | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| শূন্য অফসেট তাপমাত্রা। ড্রিফট | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| পূর্ণ স্কেল তাপমাত্রা। ড্রিফট | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| ক্ষতিপূরণ তাপমাত্রা | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| অপারেটিং তাপমাত্রা | -20~80 | ºC | |||
| সংরক্ষণ তাপমাত্রা | -40~125 | ºC | |||
| অনুমোদিত ওভারলোড | পূর্ণ স্কেলের 3 গুণ বা 120MPa এর মধ্যে ছোট মান নিন | ||||
| burst চাপ | 5X পূর্ণ স্কেল | ||||
| দীর্ঘমেয়াদী স্থিতিশীলতা | 0.2 % | F.S/বছর | |||
| ডায়াফ্রাম উপাদান | 316L | ||||
| নিরোধক প্রতিরোধের | ≥200MΩ 100VDC | ||||
| কম্পন | 10gRMS, 20Hz থেকে 2000Hz অবস্থার অধীনে কোন পরিবর্তন নেই | ||||
| শক | 100g,11ms | ||||
| প্রতিক্রিয়া সময় | ≤1ms | ||||
| ও-রিং সিল | নাইট্রাইল রাবার বা ফ্লুরো রাবার | ||||
| ভর্তি মাধ্যম | সিলিকন তেল | ||||
| ওজন | ~150g | ||||
| পরামিতিগুলি নিম্নলিখিত শর্তে পরীক্ষা করা হয়: 1.5mA @25°C | |||||
| আউটলাইন নির্মাণ | |
| মাত্রা |
|
| বৈদ্যুতিক সংযোগ এবং ক্ষতিপূরণ |
|
| নির্বাচন উদাহরণ |
| অর্ডার করার টিপস |
2. হাউজিং একত্রিত করার সময়, নিশ্চিত করুন যে এটি উল্লম্বভাবে সারিবদ্ধ এবং এমনকি চাপ প্রয়োগ করুন যাতে জ্যামিং বা ক্ষতিগ্রস্থ না হয়
ক্ষতিপূরণ প্লেট।
3. যদি পরিমাপ করা মাধ্যমটি কোর ডায়াফ্রাম এবং হাউজিং উপাদানের সাথে সামঞ্জস্যপূর্ণ না হয় (316L), তাহলে বিশেষ নির্দেশাবলী প্রদান করা উচিত
অর্ডার দেওয়ার সময়।
4. ডায়াফ্রাম বিকৃতি বা ছিদ্রের কারণে কোরের ক্ষতি রোধ করতে হাত বা ধারালো বস্তু দিয়ে সেন্সর ডায়াফ্রামে চাপ দেওয়া এড়িয়ে চলুন।
| 6. পিন লিডের কোনো পরিবর্তন হলে, রেফারেন্সের জন্য আসল কোরের লেবেল অনুসরণ করুন। |
.
.
.
| 6. প্রশ্ন: আপনার পণ্যের ওয়ারেন্টি কি? এবং বিক্রয়োত্তর পরিষেবা? |
