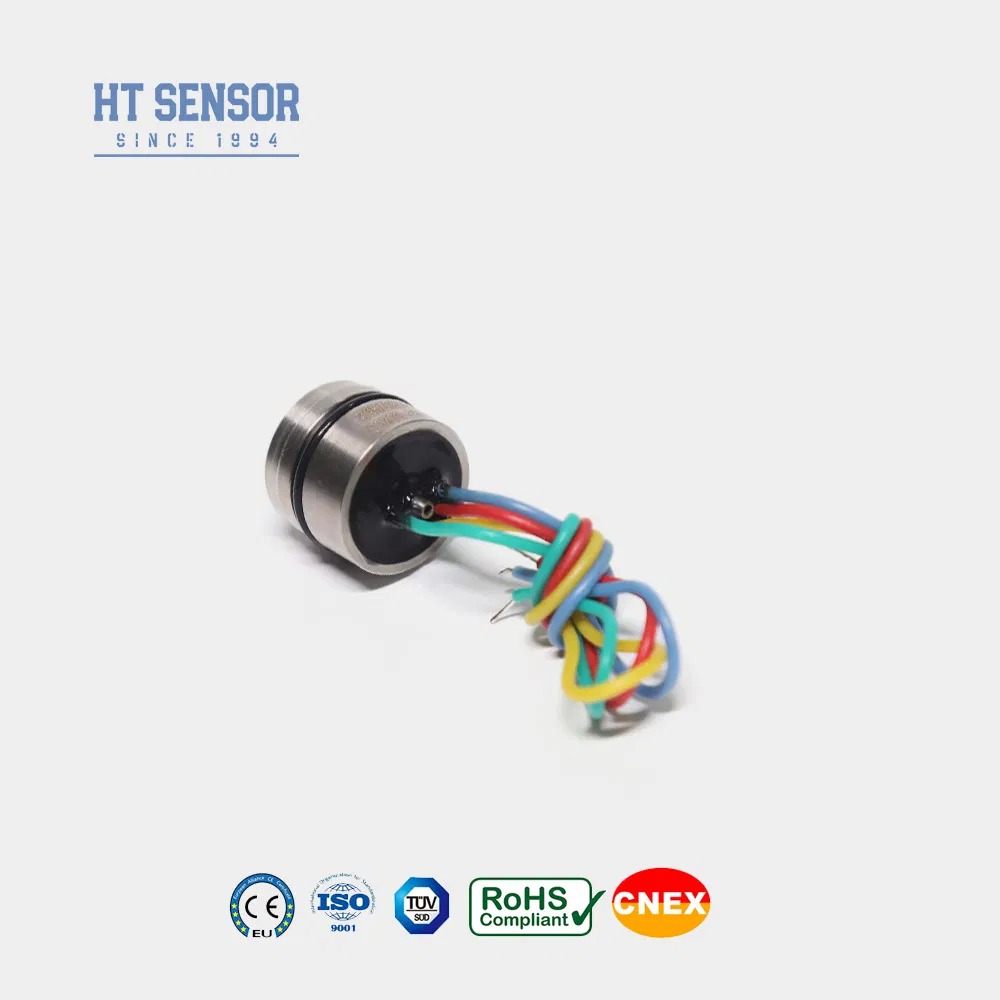

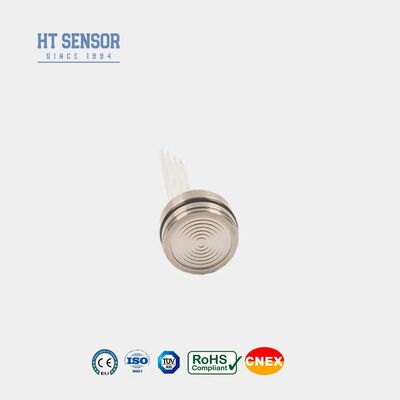

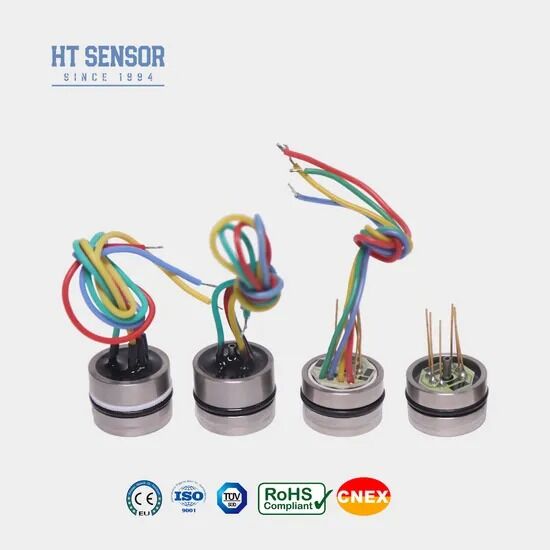

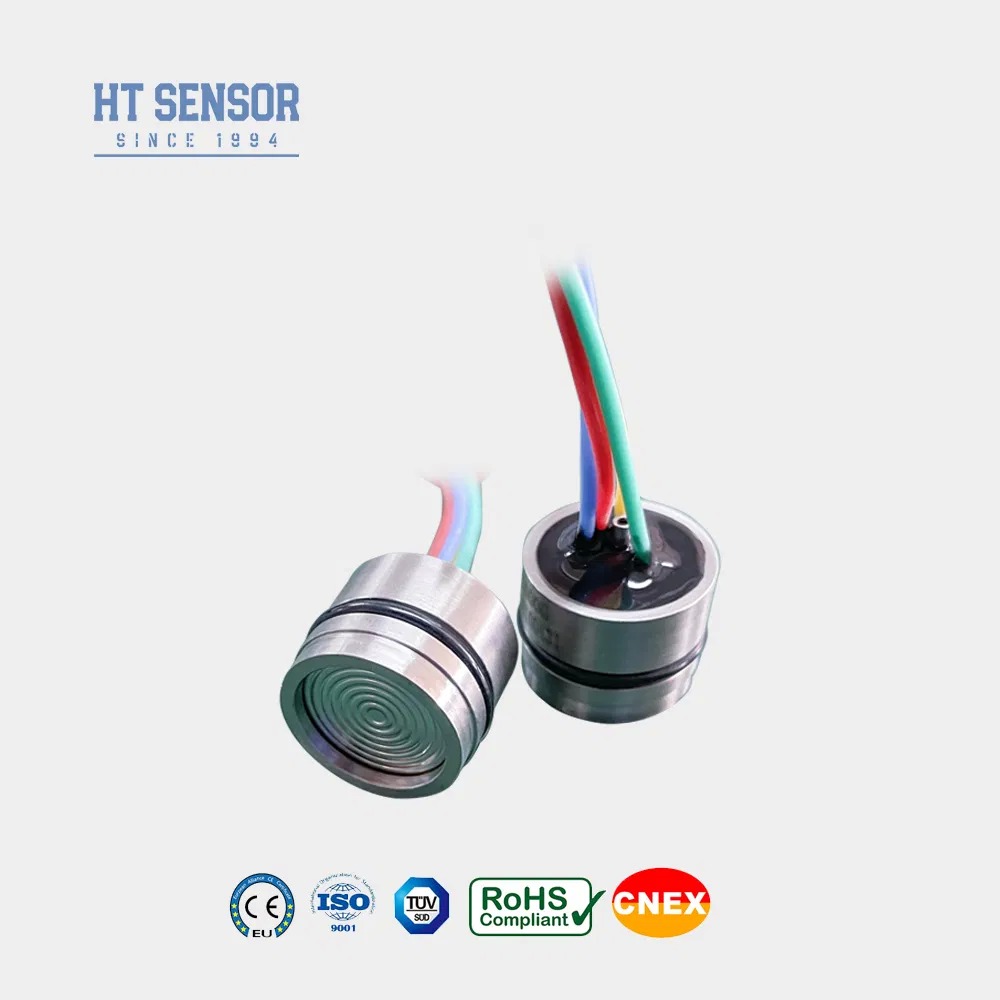

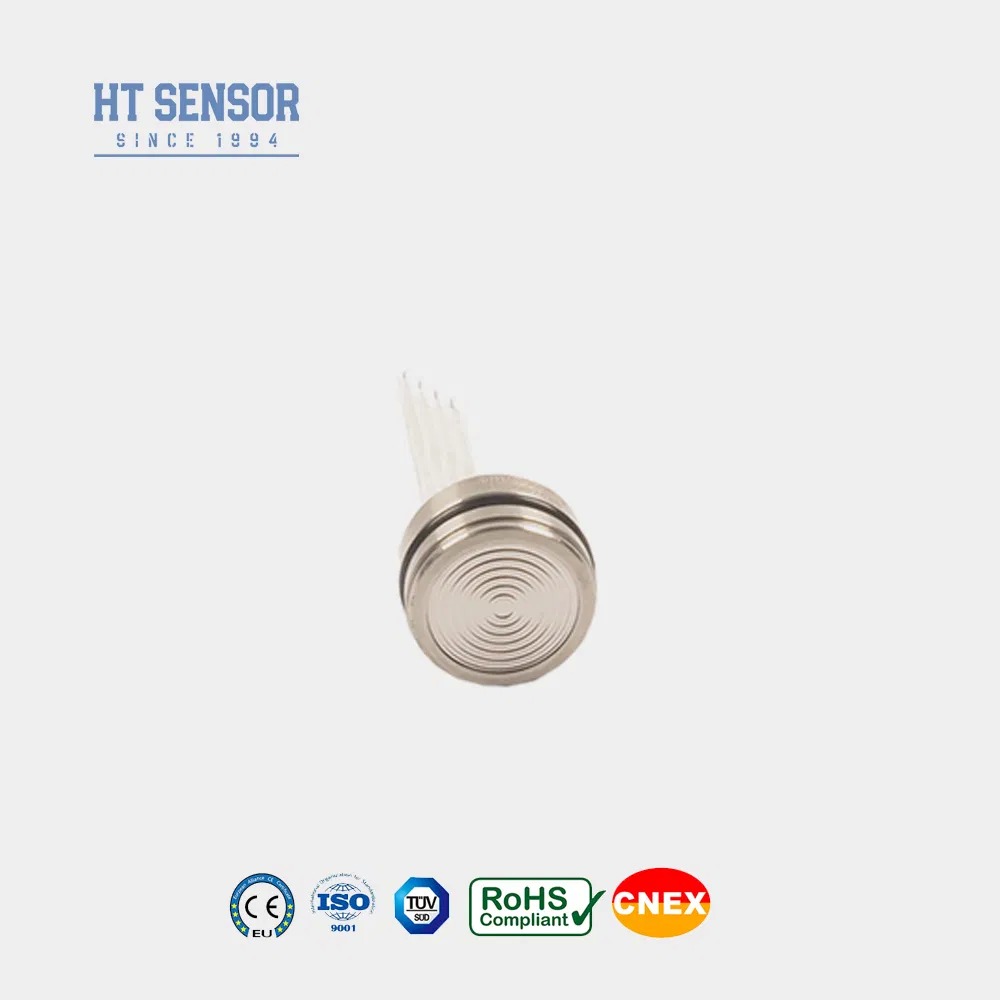

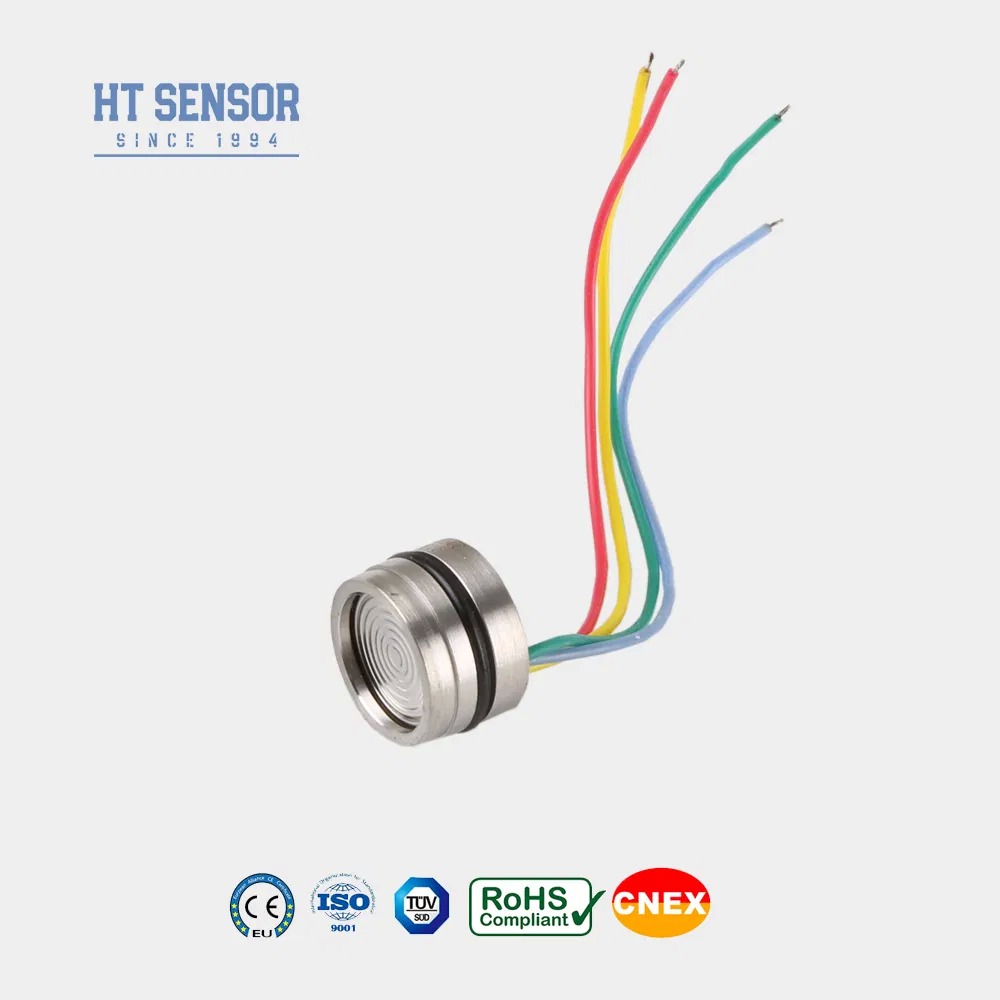

HT19V অ্যাবসোলিউট গেজ পিজোরেসিস্টটিভ বায়ু গ্যাস চাপ সেন্সর
পণ্যের বিবরণ
| মডেল নং: | HT19V | জন্য: | বিচ্ছুরিত সিলিকন প্রেসার ট্রান্সমিটার |
|---|---|---|---|
| আউটপুট সংকেত প্রকার: | এনালগ টাইপ | উত্পাদন প্রক্রিয়া: | ইন্টিগ্রেশন |
| উপাদান: | স্টেইনলেস স্টীল | থ্রেড টাইপ: | না |
| তারের ধরন: | ফোর-ওয়্যার | পরিমাপ মাধ্যম: | গ্যাস এবং তরল |
| আইপি রেটিং: | IP65 | কাস্টমাইজড: | কাস্টমাইজড |
| শক্তি: | 10ভিডিসি | আউটপুট: | ১০ এমভি/ভোল্ট |
| ডায়া: | 19 মিমি | উচ্চ: | ই এম |
| পরিবহন প্যাকেজ: | শক্ত কাগজ | স্পেসিফিকেশন: | কাস্টমাইজড |
| ট্রেডমার্ক: | এইচটি সেন্সর | উৎপত্তি: | চীন |
| এইচএস কোড: | 9026209090 | উৎপাদন ক্ষমতা: | 50000PCS/বছর |
| বিশেষভাবে তুলে ধরা |
পাইজোরেসিস্টটিভ বায়ু চাপ সেন্সর,অ্যাবসোলিউট গেজ গ্যাস সেন্সর,HT19V চাপ ট্রান্সমিটার সেন্সর |
||
পণ্য বিবরণ
উপস্থাপনা:
HT19V একটি সিলিকন পাইজোরিসিটিভ চাপ সেন্সর যা অত্যন্ত স্থিতিশীলবিচ্ছিন্ন সিলিকন উপাদান। পরিমাপ মাধ্যমের বৈচিত্র্য চাপ হলএকটি 316L আইসোলেশন ডায়াফ্রামে সিলিকন ডায়াফ্রামে প্রেরণ করা হয় এবংসিলিকন তেল সিলিকন তেল সিলিকন তেলতরল ও গ্যাসের চাপ। এইচটি২৬ভি চাপ সেন্সর একটিচাপ সীল জন্য O- রিং, এটি ইনস্টল করা সহজ করে তোলে।
পণ্যের বৈশিষ্ট্য:
- ধ্রুবক ভোল্টেজ সরবরাহ এবং আউটপুট স্ট্যান্ডার্ড সংকেত
- উচ্চ নির্ভরযোগ্যতা এবং চমৎকার স্থিতিশীলতা
- দ্য উচ্চতা 7mm, বিভিন্ন কাঠামো কাস্টমাইজ করা যাবে
- পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যুৎ, শক্তি এবং জলবিদ্যুৎ সহ বিভিন্ন শিল্প প্রক্রিয়া সাইটগুলিতে প্রয়োগ করা হয়.
- সামুদ্রিক ও বিমান শিল্পে ব্যবহৃত
- হাইড্রোলিক এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ ব্যবস্থার জন্য উপযুক্ত
- প্রসেস কন্ট্রোল অ্যাপ্লিকেশনে ব্যবহৃত
- পাওয়ার সাপ্লাইঃ 10VDC
- ইনপুট প্রতিবন্ধকতাঃ4KΩ~20KΩ
- আউটপুট প্রতিবন্ধকতাঃ2.5KΩ~6KΩ
- বৈদ্যুতিক সংযোগঃ ১০০ মিমি উচ্চ তাপমাত্রার তার,রিটন ক্যাবল এবং পিন সংযোগকারী।
| পারফরম্যান্স প্যারামিটারঃ | |||||
| পরিমাপ পরিসীমা | গজ ((জি) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| নিখুঁত ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| সিল করা ((S) | 3500KPaS,7MPaS,10MPaS | ||||
| প্রকার | ম্যাক্স | ইউনিট | |||
| অ-রৈখিকতা | ±0.15 | ±0.3 | %F.S | ||
| পুনরাবৃত্তিযোগ্য | 0.05 | 0.1 | %F.S | ||
| হাইস্টেরেসিস | 0.05 | 0.1 | %F.S | ||
| শূন্য অফসেট আউটপুট | ০±১ | ০±২ | এমভি | ||
| পূর্ণ স্কেল আউটপুট | ≤20 কেপিএ | ৫০±১ | ৫০±২ | এমভি | |
| ≥35kPa | ১০০±১ | ১০০±২ | এমভি | ||
| শূন্য অফসেট টেম্প। ড্রিফট | ≤20 কেপিএ | ± 1 | ±২।5 | %F.S | |
| ≥35kPa | ±0.8 | ± ১।5 | %F.S | ||
| পূর্ণ স্কেল তাপমাত্রা | ≤20 কেপিএ | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.8 | ± ১।5 | %F.S | ||
| টেম্পারেশন। | ≤20 কেপিএ | ০-৫০ | oC | ||
| ≥35kPa | ০-৭০ | oC | |||
| অপারেটিং তাপমাত্রা | - ২০ থেকে ৮০ | oC | |||
| সংরক্ষণ তাপমাত্রা | -৪০-১২৫ | oC | |||
| অনুমোদিত ওভারলোড | 3 গুণ পূর্ণ স্কেল | ||||
| ফাটল চাপ | পূর্ণ স্কেল 5X | ||||
| দীর্ঘমেয়াদী স্থিতিশীলতা | 0.২% | অর্থবছর/বছর | |||
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল | ||||
| আইসোলেশন প্রতিরোধের | ≥200MΩ 100VDC | ||||
| কম্পন | 10gRMS, 20Hz থেকে 2000Hz এর অবস্থার অধীনে কোনও পরিবর্তন নেই | ||||
| শক | ১০০ গ্রাম, ১১ মিলিমিটার | ||||
| প্রতিক্রিয়া সময় | ≤1ms | ||||
| ও-রিং সিল | নাইট্রিল গাম বা ফ্লোরো গাম | ||||
| ভরাট মাধ্যম | সিলিকন তেল | ||||
| ওজন | ~২৫ গ্রাম | ||||
| পরামিতিগুলি নিম্নলিখিত অবস্থার অধীনে পরীক্ষা করা হয়ঃ ধ্রুবক ভোল্টেজ 10V এবং পরিবেষ্টিত তাপমাত্রা 25oC | |||||
| বৈদ্যুতিক সংযোগ এবং ক্ষতিপূরণ |
|
| অর্ডার করার পরামর্শ |
প্রয়োজনীয় বায়ুরোধীতা
2. হাউজিংয়ের সমাবেশের সময়, এটি উল্লম্বভাবে সারিবদ্ধ করা নিশ্চিত করুন এবং ক্ষতিপূরণ প্লেটকে জ্যামিং বা ক্ষতিগ্রস্ত করা এড়াতে সমান চাপ প্রয়োগ করুন।
3যদি পরিমাপ মাধ্যমটি কোর ডায়াফ্রাগম এবং হাউজিং উপাদান (316L) এর সাথে সামঞ্জস্যপূর্ণ না হয়, তাহলে অর্ডার দেওয়ার সময় বিশেষ নির্দেশাবলী প্রদান করা উচিত।
4. ডায়াফ্রাগম বিকৃতি বা ছিদ্রের কারণে কোর ক্ষতিগ্রস্ত হওয়ার জন্য হাত বা ধারালো বস্তু দিয়ে সেন্সর ডায়াফ্রাগম চাপানো এড়িয়ে চলুন।
5. গেইজ চাপ কোর চাপ বন্দর বায়ুমণ্ডল খোলা রাখুন এবং জল, জলীয় বাষ্প, বা ক্ষয়কারী মিডিয়া কোর নেতিবাচক চাপ চেম্বার প্রবেশ রোধ।
6যদি পিনের কন্ডিশনে কোন পরিবর্তন হয়, তাহলে রেফারেন্সের জন্য প্রকৃত কোরটির লেবেলটি অনুসরণ করুন।
