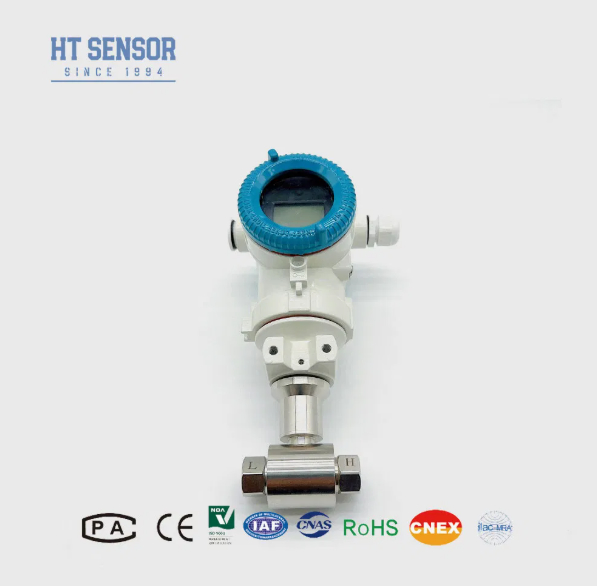

শিল্প অ্যাপ্লিকেশনগুলির জন্য হুইটস্টোন ব্রিজ সহ অ্যালুমিনিয়াম খাদ ডিজিটাল এলসিডি ডিফারেনশিয়াল প্রেসার ট্রান্সমিটার
পণ্যের বিবরণ
| নকশা: | কাস্টমাইজড গ্রহণ করুন | সংযোগকারী: | M12*1 |
|---|---|---|---|
| তেল ভর্তি: | সিলিকন তেল | পণ্য কীওয়ার্ড: | অটো এয়ার প্রেসার সেন্সর |
| তারের ধরন: | ফোর-ওয়্যার | কাঠামোর ধরণ: | বিচ্ছুরিত সিলিকন প্রেসার ট্রান্সমিটার |
| সিল: | ইপিডিএম, এফপিএম, এফকেএম | সরবরাহ: | 1.5mA |
| প্রক্রিয়া সংযোগ: | 1/2 "এনপিটি পুরুষ | ||
| বিশেষভাবে তুলে ধরা |
অ্যালুমিনিয়াম খাদ ডিফারেনশিয়াল চাপ ট্রান্সমিটার,ডিজিটাল এলসিডি চাপ সেন্সর ট্রান্সমিটার,হুইটস্টোন ব্রিজ ডিফিউজড সিলিকন চাপ ট্রান্সমিটার |
||
পণ্য বিবরণ
তরল চাপ পার্থক্য চাপ সেন্সর ট্রান্সমিটার
BP93420DII ডিফারেনশিয়াল প্রেসার ট্রান্সমিটার
BP93420DII ডিফারেনশিয়াল প্রেসার ট্রান্সমিটার একটি পাইজোরেসিস্টটিভ ডিফিউজড সিলিকন সেন্সর ব্যবহার করে। যখন পরিমাপ করা মাধ্যমের ডিফারেনশিয়াল চাপ সেন্সরের ঢেউতোলা ডায়াফ্রামের উপর কাজ করে, তখন হুইটস্টোন ব্রিজের আউটপুট সংকেত চাপের পার্থক্যের সাথে চমৎকার রৈখিকতা বজায় রাখে, যা সুনির্দিষ্ট ডিফারেনশিয়াল চাপ পরিমাপের সুবিধা দেয়। পেট্রোলিয়াম, রাসায়নিক, বিদ্যুৎ এবং জলবিদ্যা শিল্পে গ্যাস এবং তরল ডিফারেনশিয়াল চাপ পরিমাপের জন্য আদর্শ।
- কমপ্যাক্ট ডিজাইন এবং সহজ ইনস্টলেশনের জন্য স্টেইনলেস স্টীল নির্মাণ
- কঠোর তাপমাত্রা ক্ষতিপূরণ এবং বার্ধক্য স্ক্রিনিং স্থিতিশীল, নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে
- নমনীয় বৈদ্যুতিক ইন্টারফেস বিকল্প: প্লাগ-ইন বা সরাসরি তারের সংযোগ
- পেট্রোলিয়াম, রাসায়নিক, বিদ্যুৎ এবং জলবিদ্যা পাইপলাইনে গ্যাস এবং তরলের জন্য ডিফারেনশিয়াল চাপ পরিমাপ
- পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যা, বিদ্যুৎ উৎপাদন এবং জলবিদ্যায় শিল্প প্রক্রিয়া পর্যবেক্ষণ
- পাইপলাইন এবং ফার্নেস চেম্বার চাপ পরিমাপ
| পরিমাপের পরিসীমা | 0-10KPa...~2MPa |
|---|---|
| চাপের প্রকার | ডিফারেনশিয়াল চাপ |
| এক-পার্শ্বের ওভারলোড | ≤রেটেড রেঞ্জের 3 গুণ |
| স্ট্যাটিক চাপ | রেটেড রেঞ্জের 5 গুণ বা 7 MPa এর মধ্যে সর্বনিম্ন মান |
| 25ºC-এ নির্ভুলতা | ±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্যতা | ±0.03% (Typ.) ±0.05%FS (সর্বোচ্চ) |
| হিস্টেরেসিস | ±0.03% (Typ.) ±0.05%FS (সর্বোচ্চ) |
| দীর্ঘমেয়াদী স্থিতিশীলতা | ±0.5%F.S/বছর(≤200KPa) ±0.2%F.S/বছর(>200KPa) |
| শূন্য তাপমাত্রা বিচ্যুতি | ±0.01%FS/ºC(>100KPa), ±0.02%FS/ºC (≤100Kpa) |
| স্প্যান তাপমাত্রা বিচ্যুতি | ±0.01%FS/ºC(>100KPa), ±0.02%FS/ºC (≤100Kpa) |
| ক্ষতিপূরণ তাপমাত্রা | 0-50ºC(0-10KPa, 0-20KPa), 0-70ºC, -10-70ºC |
| অপারেটিং তাপমাত্রা | -30ºC~80ºC |
| সংরক্ষণ তাপমাত্রা | -40ºC~100ºC |
| কম্পন | 10g,55Hz ~ 2kHz |
| হাউজিং উপাদান | 304,316L |
| ডায়াফ্রাম উপাদান | 316L |
| ইনসুলেশন প্রতিরোধ | 100MΩ 100VDC |
| বিস্ফোরণ-প্রমাণ রেটিং | স্বতন্ত্রভাবে নিরাপদ এবং বিস্ফোরণ-প্রমাণ |
| সুরক্ষা রেটিং | IP65 |
| ওজন | ~0.45 কেজি |
| আউটপুট সংকেত | সরবরাহ ভোল্টেজ | আউটপুট প্রকার |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 তার |
| 0~10/20mA | 3 তার | |
| 0/1~5V 0.5~4.5V |
5VDC |
- নিশ্চিত করুন যে পরিমাপ করা মাধ্যম পণ্যের যোগাযোগের অংশগুলির সাথে সামঞ্জস্যপূর্ণ
- নির্ভরযোগ্য অপারেশনের জন্য পরিমাপের স্থান এবং ট্রান্সমিটারের মধ্যে একটি তিন-ভালভ ম্যানিফোল্ড ইনস্টল করুন
- অবস্থান প্রভাব কমাতে ইনস্টলেশনের সময় চাপের ইন্টারফেসগুলি অনুভূমিকভাবে রাখুন
- অর্ডার করার সময় বিশেষ প্রয়োজনীয়তা (কম্পন, প্রভাব, EMI/RFI) উল্লেখ করুন
| BP93420XX | চাপ ট্রান্সমিটার |
|---|---|
| কোড | আউটলাইন নির্মাণ |
| DII | ডিফারেনশিয়াল প্রেসার ট্রান্সমিটার |
| পরিমাপের পরিসীমা | 0-10KPa...~2MPa |
| কোড | বিদ্যুৎ সরবরাহ |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | অন্যান্য |
| কোড | আউটপুট সংকেত |
| S1 | 4~20mADC |
| S5 | 0~20mADC |
| S2 | 1~5VDC |
| S6 | 0~10VDC |
| S3 | 0~5VDC |
| S7 | 0.5~4.5VDC |
| S4 | 0~10mADC |
| কোড | চাপ সংযোগ |
| J1 | M20×1.5 পুরুষ |
| J2 | G1/2 পুরুষ |
| J3 | G1/4 পুরুষ |
| J4 | 1/2 NPT পুরুষ |
| J5 | অন্যান্য |
| কোড | বৈদ্যুতিক সংযোগ |
| B1 | হিরশম্যান |
| B2 | PG7 প্লাগ |
| B3 | সিল করা তারের আউটপুট |
| B4 | অন্যান্য |
| কোড | চাপের প্রকার |
| D | ডিফারেনশিয়াল চাপ |
