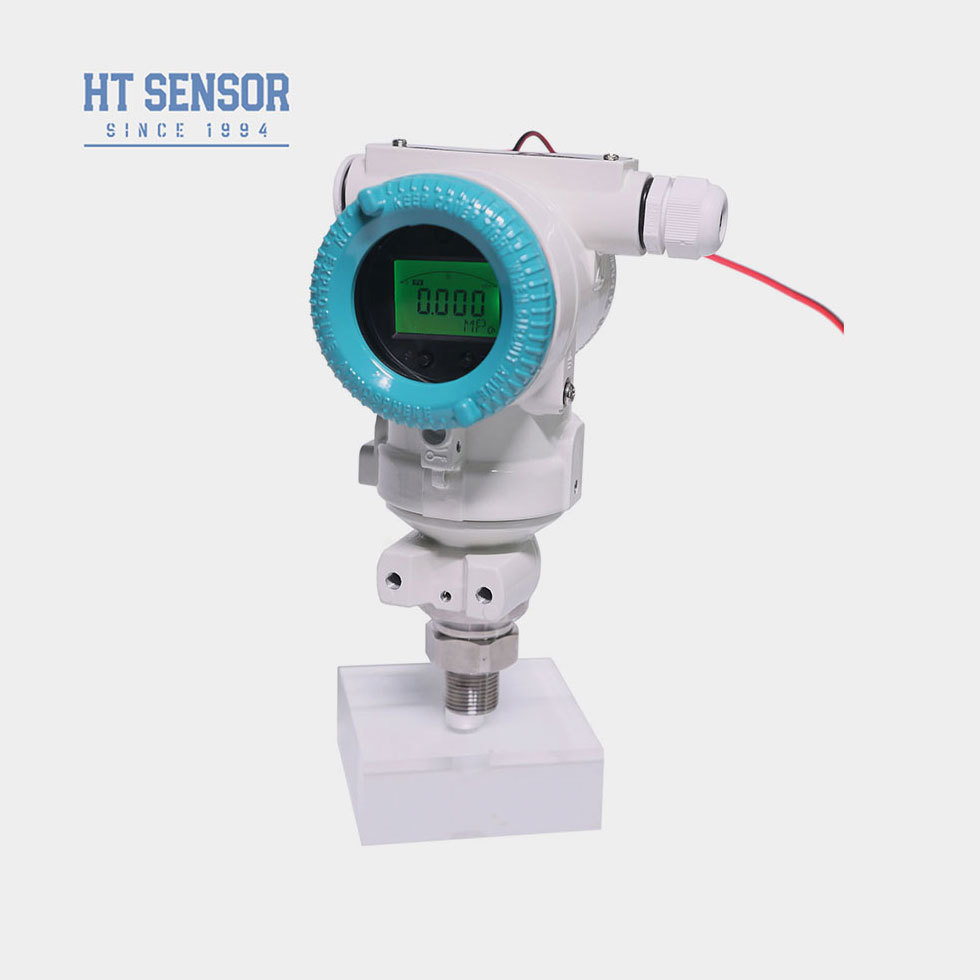

BP93420-III ডিজিটাল চাপ ট্রান্সমিটার 0-100MPa IP65
পণ্যের বিবরণ
| মডেল নং।: | BP93420-III | পরিমাপ মাধ্যম: | তরল |
|---|---|---|---|
| নির্ভুলতা গ্রেড: | 0.5% | চাপ পরিসীমা: | -100kpa...0kpa ~10kpa...100MPa |
| আইপি রেটিং: | আইপি 65 | চাপের ধরণ: | পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| আবাসন উপাদান: | 316L | ফ্রিকোয়েন্সি প্রতিক্রিয়া: | 2.4KHZ |
| ওজন: | ~ ১.২ কেজি | ওভারলোড: | রেটেড রেঞ্জের 1.5 বার |
| নির্ভুলতা @ 25ºC: | ± 0.25% (সাধারণ) ± 0.5% (সর্বোচ্চ) | দীর্ঘমেয়াদী স্থিতিশীলতা: | ± 0.1%fs/বছর (সাধারণ) ± 0.2%fs/বছর (সর্বাধিক) |
| অপারেটিং তাপমাত্রা: | -20ºC ~ 80ºC | স্টোরেজ তাপমাত্রা: | -40ºC ~ 120ºC |
| নিরোধক প্রতিরোধ: | 100MΩ 100VDC | ||
| বিশেষভাবে তুলে ধরা |
ডিজিটাল চাপ ট্রান্সমিটার ০-১০০ এমপিএ,ইন্ডাস্ট্রিয়াল প্রেসার সেন্সর IP65,গ্যারান্টি সহ চাপ ট্রান্সমিটার |
||
পণ্য বিবরণ
BP93420III চাপ ট্রান্সমিটারটি সিগন্যাল পরিমাপের জন্য HT সিরিজের সিলিকন পিজোরিসিটিভ বিচ্ছিন্নতা তেল ভরা কোর প্রযুক্তি ব্যবহার করে।সিগন্যাল প্রসেসিং সার্কিট সেন্সর সিগন্যালকে স্ট্যান্ডার্ড আউটপুট সিগন্যালে রূপান্তর করেকঠোর পরীক্ষা এবং উপাদানগুলির বয়সের স্ক্রিনিং শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা সহ স্থিতিশীল, নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।
- একাধিক চাপ ইন্টারফেসের বিকল্প এবং আইপি 65 সুরক্ষা সহ বিস্তৃত পরিমাপ পরিসীমা
- ডিসপ্লে ক্ষমতা সহ নিয়মিত আউটপুট সংকেত
- শূন্য পয়েন্ট এবং পূর্ণ স্কেল সমন্বয়
- উচ্চ নির্ভুলতা বিস্তৃত সিলিকন পাইজোরেসিস্টভ চাপ সেন্সর কোর
- 316L স্টেইনলেস স্টীল সিস্টেমে অ- ক্ষয়কারী গ্যাস এবং তরল পরিমাপ
- পেট্রোলিয়াম, রাসায়নিক, ধাতুশিল্প, শক্তি এবং জলবিদ্যুৎ শিল্প
- কঠোর বাইরের শিল্প পরিবেশে চাপ পরিমাপ
- হাইড্রোলিক এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ ব্যবস্থা
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| পরিমাপ পরিসীমা | - ১০০ কেপিএ... ০ কেপিএ ~ ১০ কেপিএ... ১০০ এমপিএ |
| চাপের ধরন | পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড | নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস | ±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্য | ≤±0.1% এফএস |
| হাইস্টেরেসিস | ≤±0.1% এফএস |
| দীর্ঘমেয়াদী স্থিতিশীলতা | ±0.1% F.S./Year ((সাধারণ) ±0.2% F.S./Year ((সর্বোচ্চ) |
| শূন্য বিন্দু তাপমাত্রা বিচ্যুতি | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| ফ্রিকোয়েন্সি প্রতিক্রিয়া | 2.4Khz |
| ক্ষতিপূরণ তাপমাত্রা | 0-70oC ((≤10mpa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা | -২০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা | -৪০ ডিগ্রি সেলসিয়াস থেকে ১২০ ডিগ্রি সেলসিয়াস |
| কম্পন | 10g,55Hz ~ 2kHz |
| আবাসনের উপাদান | ঢালাই অ্যালুমিনিয়াম |
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল |
| আইসোলেশন প্রতিরোধের | 100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং | Ex db IIC T6 গিগাবাইট |
| সুরক্ষা রেটিং | আইপি ৬৫ |
| ও-রিং সিল | ফ্লোরো কাঁচামাল |
| ওজন | ~ ১.২ কেজি |
| আউটপুট সংকেত | সরবরাহ ভোল্টেজ | আউটপুট প্রকার |
|---|---|---|
| ৪-২০ এমএ | 12 ~ 30VDC | 2/3/4 তারের |
| 0~10/20mA | 3 তারের | |
| ০/১ থেকে ৫ ভোল্ট 0/1~10V 0.৫-৪.৫ ভোল্ট | ৫ ভিডিসি | |
| RS485 যোগাযোগ প্রোটোকল | 3.6~30V / ব্যাটারি | ৪টি তারের |
- পণ্যের যোগাযোগের অংশগুলির সাথে মাঝারি সামঞ্জস্যতা নিশ্চিত করুন
- বিস্ফোরণ-প্রতিরোধী মডেল ডিজিটাল ডিসপ্লে হেড ব্যতীত
- এলসিডি/এলইডি ডিসপ্লে সহ ট্রান্সমিটারগুলির জন্য ≥20VDC পাওয়ার সাপ্লাই প্রয়োজন
- বজ্রপাতে সুরক্ষা ডিভাইস ইনস্টল করুন এবং সঠিক গ্রাউন্ডিং নিশ্চিত করুন
- -২০ ডিগ্রি সেলসিয়াসের নিচে তাপমাত্রার জন্য EPDM O-ring seal উল্লেখ করুন
- ডিফল্ট ক্যাবল দৈর্ঘ্যঃ 1.5m (পলিথিন উপাদান)
- অর্ডারে বিশেষ প্রয়োজনীয়তা (ভিব্রেশন, EMI/RFI ইত্যাদি) উল্লেখ করুন
| কোড | কাঠামোর রূপরেখা |
|---|---|
| আইবি | সাধারণ চাপ ট্রান্সমিটার |
| নবম | ডিসপ্লে চাপ ট্রান্সমিটার |
| আইই | শক প্রতিরোধী এভিয়েশন চাপ ট্রান্সমিটার |
| IIC/III | ইন্ডাস্ট্রিয়াল জেনারেল/ডিসপ্লে প্রেসার ট্রান্সমিটার |
| যদি | আর্দ্রতা-প্রতিরোধী চাপ ট্রান্সমিটার |
| IIE/IIIE | সাধারণ/ডিসপ্লে চাপ ট্রান্সমিটার |
| IN | এয়ার কন্ডিশনার ডেডিকেটেড চাপ ট্রান্সমিটার |
| আইসি | উচ্চ তাপমাত্রার চাপ ট্রান্সমিটার |
| আইকিউ/আইকিউটি | বড় ডায়াফ্রাম/উচ্চ তাপমাত্রার চাপ ট্রান্সমিটার |
পরিমাপ পরিসীমাঃ- ১০০ কেপিএ... ০ কেপিএ ~ ৩৫ কেপিএ...3.5MPa (0-X)Kpa বা MPa (X প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে)
| কোড | পাওয়ার সাপ্লাই |
|---|---|
| ডি১ | 24VDC |
| ডি২ | ৫ ভিডিসি |
| ডি৩ | অন্যান্য |
| কোড | আউটপুট সংকেত |
|---|---|
| এস১ | 4~20mADC |
| এস২ | ১-৫ ভিডিসি |
| এস৩ | 0 ~ 5VDC |
| এস৪ | 0~10mADC |
| এস৫ | 0~20mADC |
| এস৬ | 0~10VDC |
| এস৭ | 0.5~4.5VDC |
| কোড | চাপ সংযোগ |
|---|---|
| J1 | এম২০×১।5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | ৭/১৬-২০ ইউএনএফ |
| J5 | অন্যান্য |
| কোড | বৈদ্যুতিক সংযোগ |
|---|---|
| বি১ | হিরশম্যান |
| বি২ | পি জি ৭ প্লাগ |
| বি৩ | সিলড ক্যাবল আউটপুট |
| বি৪ | ২০৮৮ শিল্পকৌশল |
| বি৫ | 2088 ডিসপ্লে সহ ইন্ডাস্ট্রিয়াল কেসিং |
| বি৬ | অন্যান্য |
| কোড | চাপের ধরন |
|---|---|
| জি | পরিমাপ চাপ |
| এ | পরম চাপ |
| এস | সিল করা রেফারেন্স চাপ |
