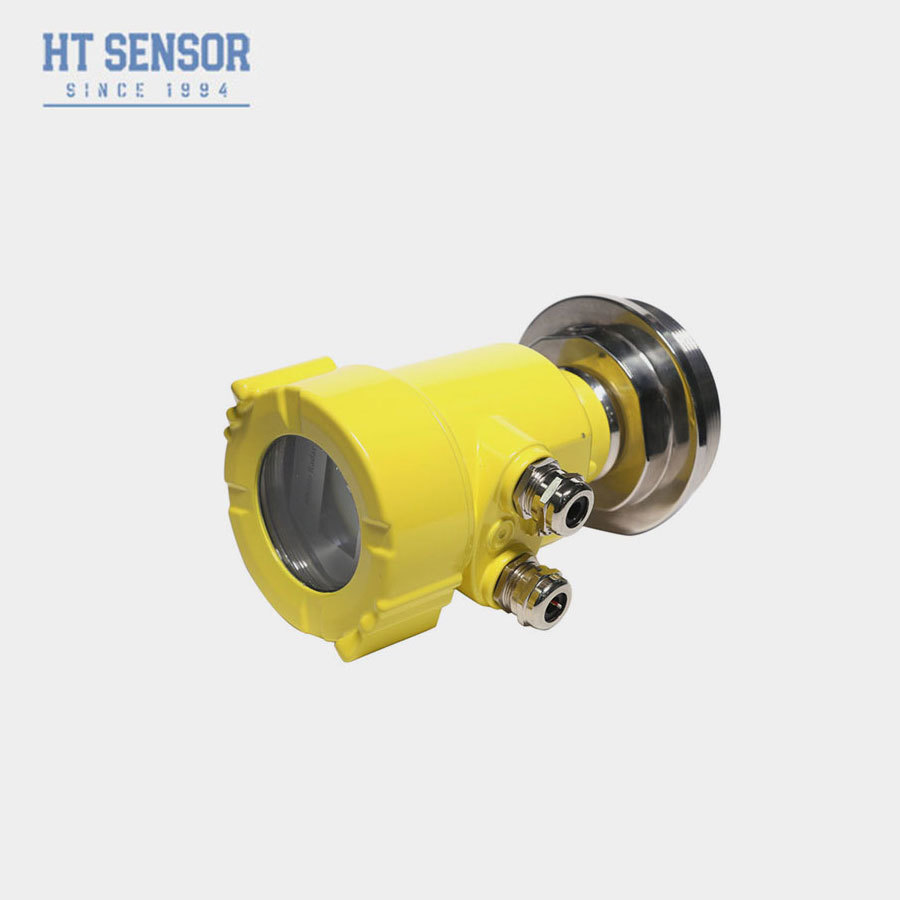

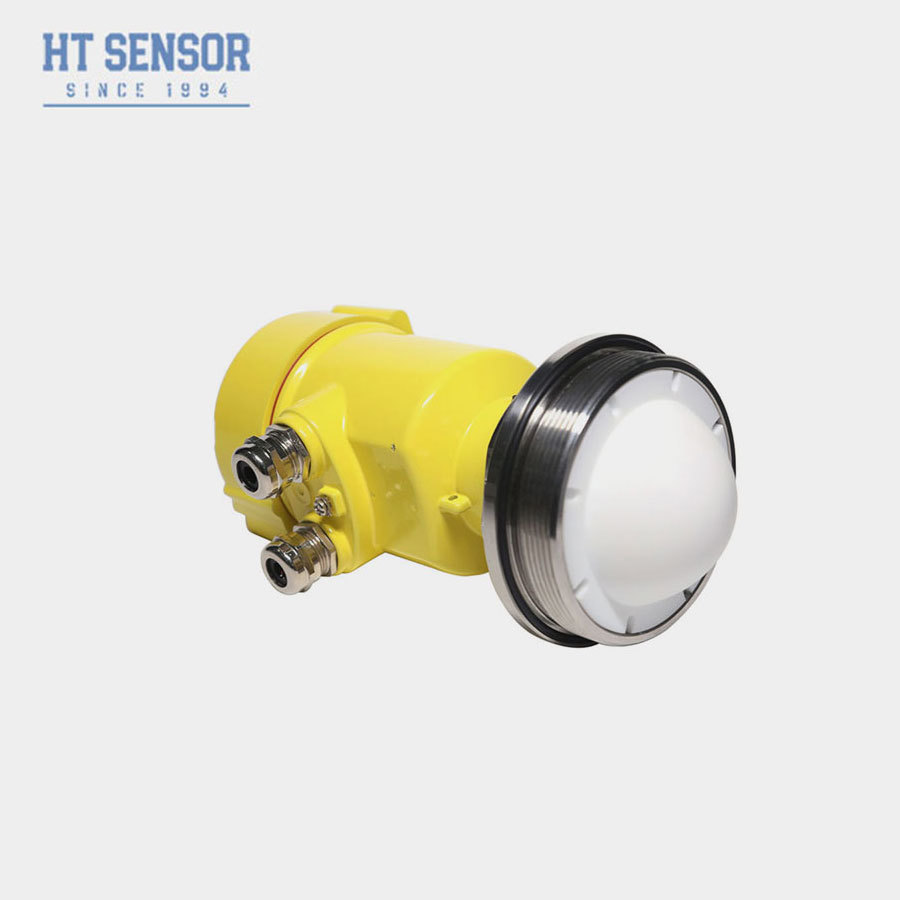

শিল্প অ্যাপ্লিকেশনের জন্য 120 মিটারের সর্বোচ্চ পরিসীমা সহ অত্যন্ত নির্ভুল রাডার লেভেল মিটার

                                                                                                   80G রাডার লেভেল মিটার

 উৎপাদন পরিচিতি:

     76-81GHz ফ্রিকোয়েন্সি মডুলেটেড কন্টিনিউয়াস ওয়েভ (FMCW) রাডার পণ্যগুলি চার-তার এবং দুই-তার উভয় অ্যাপ্লিকেশন সমর্থন করে। একাধিক মডেলের সাথে, সর্বাধিক পরিসীমা 120 মিটার পর্যন্ত পৌঁছতে পারে এবং অন্ধ স্থান 10 সেন্টিমিটারের মতো ছোট হতে পারে। এর উচ্চতর অপারেটিং ফ্রিকোয়েন্সি এবং ছোট তরঙ্গদৈর্ঘ্যের কারণে, এটি কঠিন অ্যাপ্লিকেশনগুলির জন্য বিশেষভাবে উপযুক্ত। একটি লেন্সের মাধ্যমে ইলেক্ট্রোম্যাগনেটিক তরঙ্গ নির্গত এবং গ্রহণ করে, এটি উচ্চ ধুলো এবং কঠোর তাপমাত্রা পরিবেশে (200℃ পর্যন্ত) অনন্য সুবিধা প্রদান করে। যন্ত্রটি ফ্ল্যাঞ্জ বা থ্রেডেড মাউন্টিং বিকল্প সরবরাহ করে, যা ইনস্টলেশনকে সহজ এবং সুবিধাজনক করে তোলে।

 সুবিধা:

     স্ব-উন্নত CMOS মিলিমিটার ওয়েভ RF চিপের উপর ভিত্তি করে, একটি আরও কমপ্যাক্ট RF আর্কিটেকচার, উচ্চতর SNR এবং ছোট অন্ধ অঞ্চল উপলব্ধি করা হয়।

    5GHz ওয়ার্কিং ব্যান্ডউইথ পণ্যটিকে উচ্চ পরিমাপের রেজোলিউশন এবং পরিমাপের নির্ভুলতা দিতে সক্ষম করে।

    সংকীর্ণতম অ্যান্টেনা বীম অ্যাঙ্গেল 3°, ইনস্টলেশন পরিবেশে হস্তক্ষেপ যন্ত্রের উপর কম প্রভাব ফেলে এবং ইনস্টলেশন আরও সুবিধাজনক।

    ছোট তরঙ্গদৈর্ঘ্য কঠিন পৃষ্ঠের উপর আরও ভাল প্রতিফলন বৈশিষ্ট্য আছে, তাই লক্ষ্য করার জন্য একটি বিশেষ সর্বজনীন ফ্ল্যাঞ্জ ব্যবহার করার প্রয়োজন নেই।

    ফিল্ড কর্মীদের রক্ষণাবেক্ষণের কাজ সহজতর করার জন্য মোবাইল ফোন ব্লুটুথ ডিবাগিং সমর্থন করে।

প্রযুক্তিগত:

 ইনস্টলেশন:

    ইনস্টলেশনের সময় দুটি বিষয়ে মনোযোগ দিতে হবে: লক্ষ্যবস্তু উপাদানের স্তরের দিকে লক্ষ্য রাখুন এবং উপাদানের স্তরের উল্লম্ব ঘটনা নিশ্চিত করার চেষ্টা করুন; মিথ্যা প্রতিধ্বনি এড়িয়ে চলুন। নিম্নলিখিত সাধারণ কাজের শর্তাবলী দেখুন।

    নিশ্চিত করুন যে বীম পরিসরের মধ্যে কোনো বাধা নেই, যেমন মই এবং সিঁড়ি।

                                                   যন্ত্রের ইনস্টলেশন অবস্থানের চিত্র

যন্ত্রটি ধারক প্রাচীর থেকে কমপক্ষে 20 সেন্টিমিটার দূরে স্থাপন করা উচিত, অন্যথায় এটি ভুল রিডিং তৈরি করতে পারে

পাত্রের দেয়াল থেকে কমপক্ষে 20 সেন্টিমিটার দূরে স্থাপন করুন

যন্ত্রের ইনস্টলেশন নিশ্চিত করা উচিত যে অ্যান্টেনা বীম ফিড পোর্টকে এড়িয়ে যায়, যেমন চিত্রে দেখানো হয়েছে

অ্যান্টেনা বীম ফিড পোর্টকে এড়িয়ে যায়

শঙ্কুযুক্ত ধারক নিশ্চিত করা উচিত যে বীম সরাসরি ট্যাঙ্কের নীচে নির্দেশিত, অন্যথায় ট্যাঙ্কের নীচে পরিমাপের ফলাফল ভুল হতে পারে

শঙ্কুযুক্ত ট্যাঙ্ক নিশ্চিত করা উচিত যে বীম সরাসরি ট্যাঙ্কের নীচে নির্দেশিত

পণ্যের তারের সংযোগ

একক-চেম্বার হাউজিং এবং 24VDC পাওয়ার সাপ্লাই সহ দুই-তারের পণ্যের তারের চিত্র

দুই-তারের পণ্যের চিত্র

24VDC পাওয়ার সাপ্লাই (4-20mA) সহ একক-চেম্বার হাউজিংয়ের তারের চিত্র চার-তারের পণ্য

চার-তারের সিস্টেমে, 24v পাওয়ার সাপ্লাই টার্মিনাল ছাড়াও, 4-20mA অ্যানালগ দুটি আলাদা টার্মিনাল

24VDC পাওয়ার সাপ্লাই (RS485) এবং চার-তারের পণ্য সহ একক-চেম্বার হাউজিংয়ের তারের চিত্র

চার-তারের সিস্টেমে, 24v পাওয়ার সাপ্লাই টার্মিনাল ছাড়াও, RS485 অ্যানালগ দুটি আলাদা টার্মিনাল

220V AC পাওয়ার সাপ্লাই (4-20mA) এবং চার-তারের পণ্য সহ একটি দুই-চেম্বার শেল এর তারের চিত্র

চার-তারের সিস্টেমে, যখন 4-20mA আউটপুট হয় না, তখন 3 এবং 4 শর্ট করা হয়
