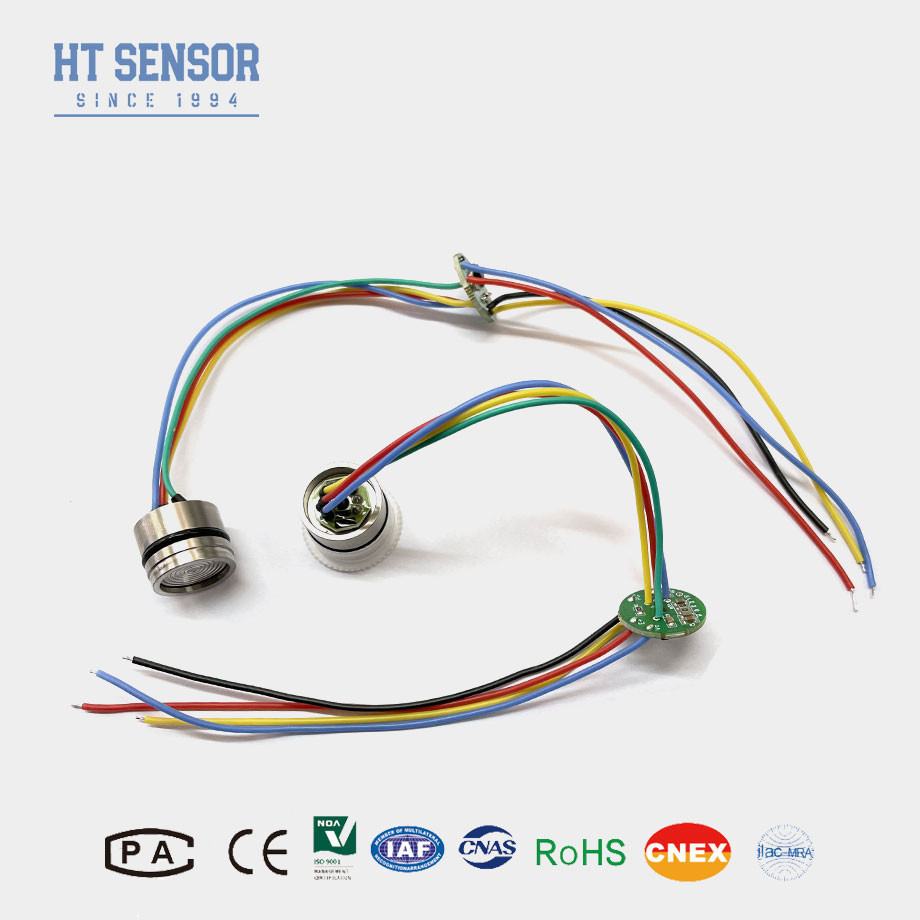

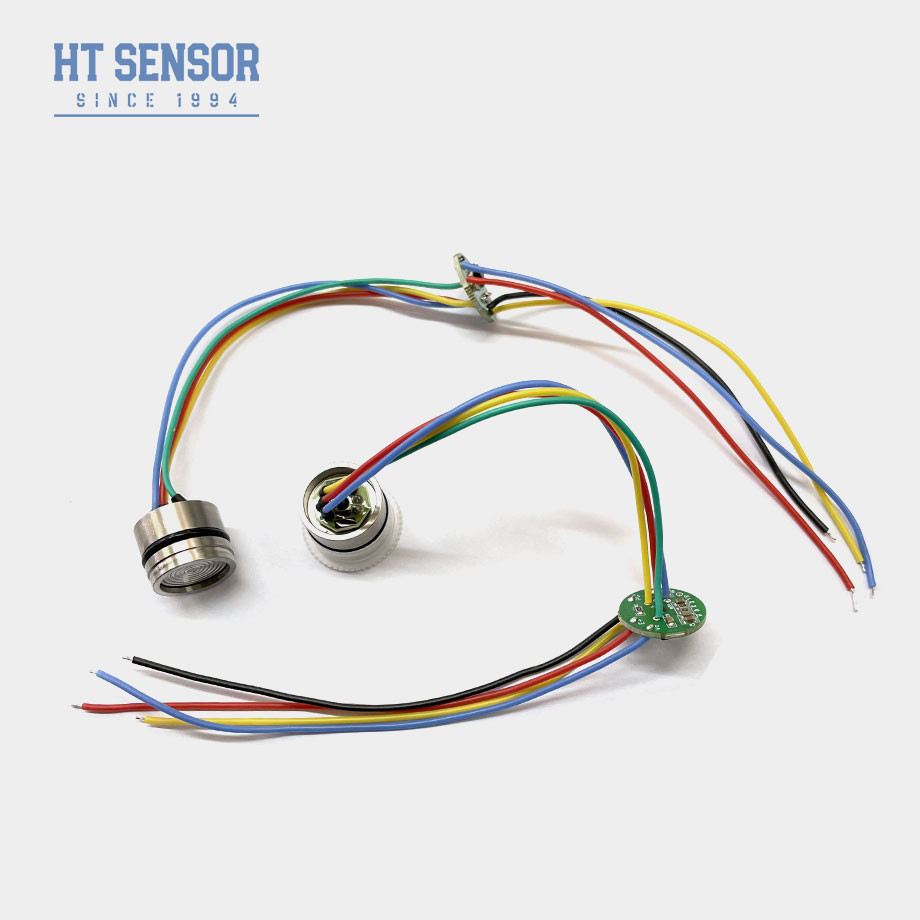

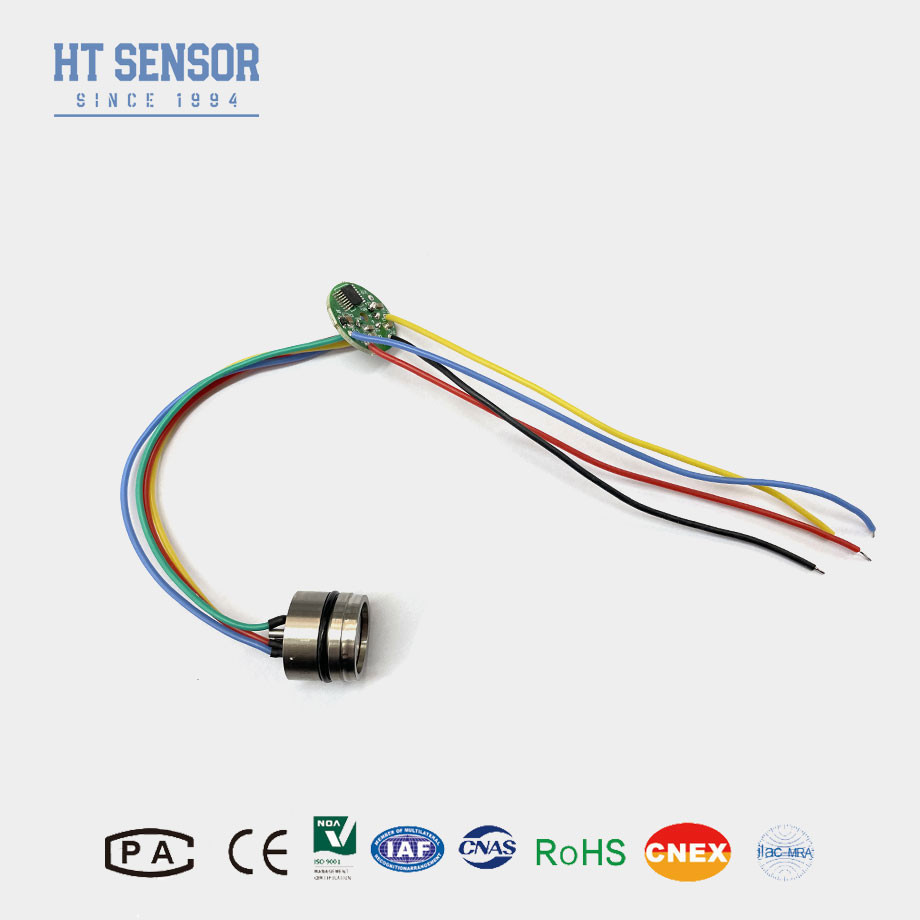

19 মিমি উচ্চ সংবেদনশীলতা পাইজোরেসিসিভ ডিফিউজড সিলিকন চাপ সেন্সর
Product Details
| উপাদান: | 316L | মিন রেঞ্জ: | -100kpa |
|---|---|---|---|
| সর্বোচ্চ পরিসীমা: | 60MPa | সরবরাহ: | 1.5mA |
| আউটপুট: | ১০০ এমভি + ৩০ এমভি | নির্বাচনযোগ্য: | চার রঙের সিলিকন তার বা গোল্ডেন পিন |
| মডেল: | HT19 | উচ্চ: | ১২ মিমি |
| তেল: | ডিফিউশন সিলিকন | থ্রেড: | না. |
| বিশেষভাবে তুলে ধরা |
19mm diffused silicon pressure sensor,high sensitivity piezoresistive sensor,silicon pressure sensor with warranty |
||
Product Description
19 মিমি ডিফিউজড সিলিকন প্রেসার সেন্সর পাইজোরেসিস্টভ প্রেসার সেন্সর
সিলিকন চাপ সেন্সর প্রবর্তনঃ
HT19 পাইজোরেসিস্টিব সিলিকন চাপ সেন্সর, প্রধান উপাদান একটি উচ্চ স্থিতিশীলতা বিচ্ছিন্ন সিলিকন সেন্সর উপাদান।এটি একটি অর্ধপরিবাহী ভিত্তিক ডিভাইস যা সিলিকন মধ্যে piezoresistive প্রভাব leveraging দ্বারা একটি বৈদ্যুতিক সংকেত মধ্যে যান্ত্রিক চাপ রূপান্তরএটি উচ্চ সংবেদনশীলতা, ক্ষুদ্রীকরণ সম্ভাবনা এবং ব্যয়-কার্যকারিতা কারণে শিল্প, অটোমোটিভ, চিকিত্সা এবং ভোক্তা অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
পণ্যের বৈশিষ্ট্যসিলিকন চাপ সেন্সর:
- উচ্চ সংবেদনশীলতাঃ চাপের ক্ষুদ্র পরিবর্তন সনাক্ত করে (যেমন, < 1 mbar) ।
- রৈখিক আউটপুটঃ চাপের পরিবর্তনের জন্য ভালভাবে চিহ্নিত প্রতিক্রিয়া।
- কমপ্যাক্ট আকারঃ এমইএমএস প্রযুক্তি ছোট ছোট সিস্টেমে সংহতকরণকে সক্ষম করে।
অ্যাপ্লিকেশন সিলিকন চাপ সেন্সর:
- গ্যাস এবং তরল পরিমাপ চাপ
- পেট্রোলিয়াম শোষণ
- পানি সরবরাহ, শহরের গরম সরবরাহ
- প্রক্রিয়া নিয়ন্ত্রণ ব্যবস্থা
- এভিয়েশন এবং নেভিগেশন পরিদর্শন
- হাইড্রোলিক চাপ
সিলিকন চাপ সেন্সরের বৈদ্যুতিক তথ্য
সরবরাহঃ1.5mADC ইনপুট প্রতিবন্ধকতা:3KΩ~6KΩ
আউটপুট প্রতিবন্ধকতাঃ2.5KΩ~6KΩ আইসোলেশন প্রতিরোধঃ≥100MΩ/50VDC
বিচ্ছিন্নতা ভোল্টেজঃ হাউজিং এবং বৈদ্যুতিক সংযোগের মধ্যে 500VAC ক্ষতির কারণ হবে না
মাঝারি সামঞ্জস্যপূর্ণঃ 316L স্টেইনলেস স্টিলের সাথে সামঞ্জস্যপূর্ণ তরল, গ্যাস
সিলিকন চাপ সেন্সরের পারফরম্যান্স স্পেসিফিকেশন
| পরামিতি |
পরিসীমাঃ০-১০ কেপিএ, ২০ কেপিএ, ৩৫ কেপিএ, ১০০ কেপিএ, ২০০ কেপিএ, ৩৫০ কেপিএ, ৭০০ কেপিএ, ১ এমপিএ, ২ এমপিএ3.5 এমপিএ, 7 এমপিএ, 10 এমপিএ, 20 এমপিএ, 40 এমপিএ, 60 এমপিএ, 100 এমপিএ |
|||
| সাধারণ | ম্যাক্স. | ইউনিট | ||
| চাপ অ-রৈখিকতা |
±0.15 |
±0.3 | %F.S | |
| চাপ পুনরাবৃত্তিযোগ্যতা এবং হাইস্টেরেসিস | 0.02 | 0.05 | %F.S | |
| শূন্য আউটপুট | ০±১ | ০±২ | এমভি | |
| স্প্যান আউটপুট | ≤20 কেপিএ | ৫০±১০ | ৫০±৩০ | এমভি |
| ≥৩৫ কেপিএ | ১০০±১০ | ১০০±৩০ | এমভি | |
| তাপমাত্রা ত্রুটি-শূন্য | ≤20 কেপিএ | ± 1 | ±2 | %F.S |
| ≥৩৫ কেপিএ | ±0.5 | ± 1 | %F.S | |
| তাপমাত্রা ত্রুটি-স্প্যান | ≤20 কেপিএ | ± 1 | ±2 | %F.S |
| ≥৩৫ কেপিএ | ±0.5 | ± 1 | %F.S | |
| প্রমাণ চাপ | 3X নামমাত্র পরিসীমা বা 120MPa, যেটি কম | ------- | ||
| অপারেটিং তাপমাত্রা পরিসীমা | - ২০ থেকে ৮০ | °C | ||
| ক্ষতিপূরণকৃত তাপমাত্রা পরিসীমা | 0~70, 0~50 ((Range≤20KPa) | °C | ||
| স্টোরেজ তাপমাত্রা পরিসীমা | -৪০-১২৫ | °C | ||
দ্রষ্টব্যঃউপরের প্যারামিটার শর্তেঃ সরবরাহঃ 1.5mA তাপমাত্রাঃ 25°C
মাত্রা
নোটঃ
1. প্রয়োজনীয় বায়ু tightness অর্জন করতে সমাবেশ সময় কোর আকার এবং ট্রান্সমিটার হাউজিং মধ্যে ফিট মনোযোগ দিতে
2. হাউজিংয়ের সমাবেশের সময়, এটি উল্লম্বভাবে সারিবদ্ধ করা নিশ্চিত করুন এবং ক্ষতিপূরণ প্লেটকে জ্যামিং বা ক্ষতিগ্রস্থ করা এড়াতে সমান চাপ প্রয়োগ করুন।
3যদি পরিমাপ মাধ্যমটি কোর ডায়াফ্রাগম এবং হাউজিং উপাদান (316L) এর সাথে সামঞ্জস্যপূর্ণ না হয়, তবে অর্ডার দেওয়ার সময় বিশেষ নির্দেশাবলী সরবরাহ করা উচিত।
4. ডায়াফ্রাগম বিকৃতি বা ছিদ্রের কারণে কোর ক্ষতিগ্রস্ত হওয়ার জন্য হাত বা ধারালো বস্তু দিয়ে সেন্সর ডায়াফ্রাগম চাপানো এড়িয়ে চলুন।
5. গেইজ চাপ কোর চাপ বন্দর বায়ুমণ্ডল খোলা রাখুন এবং জল, জলীয় বাষ্প, বা ক্ষয়কারী মিডিয়া কোর নেতিবাচক চাপ চেম্বার প্রবেশ রোধ।
6যদি পিনের কন্ডিশনে কোন পরিবর্তন হয়, তাহলে রেফারেন্সের জন্য প্রকৃত কোরটির লেবেলটি অনুসরণ করুন।
এফকিউএঃ
1প্রশ্ন: আপনার চাপ সেন্সরের বৈশিষ্ট্য কি?
উঃ উচ্চ নির্ভুলতা, স্থায়িত্ব এবং চমৎকার কর্মক্ষমতা।
2প্রশ্নঃ আমি কি বিশেষ স্পেসিফিকেশন কাস্টমাইজ করতে পারি?
উত্তরঃ হ্যাঁ, আমাদের প্রকৌশলী নির্দিষ্ট চাহিদা পূরণের জন্য পণ্য কাস্টমাইজ করতে পারেন। আমরা OEM এবং ODM সেবা প্রদান
3প্রশ্ন: আপনার উৎপাদন ক্ষমতা কত?
উত্তর: আমাদের উৎপাদন কেন্দ্র প্রতি মাসে ৩০,০০০ চাপ সেন্সর উৎপাদন করতে পারে, তাই আমরা বড় আকারের অর্ডারের চাহিদা মেটাতে সম্পূর্ণ সক্ষম।এটি সুষ্ঠু উৎপাদন এবং বিতরণ সময়সূচী নিশ্চিত করার জন্য আমাদের বিক্রয় দলের সাথে যোগাযোগ করার পরামর্শ দেওয়া হয়
4প্রশ্ন: প্রচলিত ডেলিভারি সময় কি?
উত্তরঃ স্ট্যান্ডার্ড মডেলের জন্য 5 ~ 8 কার্যদিবস। কাস্টমাইজড পণ্যগুলি পরিবর্তিত হতে পারে।
5প্রশ্ন: পণ্যের দাম কত? কোন ছাড় আছে কি?
A: বাল্ক অর্ডার বা দীর্ঘমেয়াদী অংশীদারদের জন্য ছাড় সহ প্রতিযোগিতামূলক মূল্য নির্ধারণ
6প্রশ্নঃ আপনার পণ্যগুলির গ্যারান্টি কী? এবং বিক্রয়োত্তর পরিষেবা?
উত্তরঃ আমাদের ওয়ারেন্টি সময় চালানের পরে 24 মাস, এবং আমাদের বিক্রয়োত্তর 24 ঘন্টার মধ্যে আপনার প্রশ্নের সাথে প্রতিক্রিয়া জানাবে, পিসি নেটওয়ার্কের মাধ্যমে দূরবর্তী নির্দেশ সবসময় উপলব্ধ।
