BP156 সিলিকন চাপ সেন্সর উচ্চ সংবেদনশীলতা জন্য সিলিকন বিচ্ছিন্নতা ঝিল্লি সঙ্গে

বেসিক ইনফরমেশন
উৎপত্তি স্থল: বাওজি, চীন
পরিচিতিমুলক নাম: HT sensor
সাক্ষ্যদান: CE,RoHs,ISO9001
মডেল নম্বার: BP156
ন্যূনতম চাহিদার পরিমাণ: 1
মূল্য: negotiable
প্যাকেজিং বিবরণ: স্ট্যান্ডার্ড এক্সপোর্ট প্যাকেজ
ডেলিভারি সময়: ৫-৮ কার্যদিবস
পরিশোধের শর্ত: ওয়েস্টার্ন ইউনিয়ন, এল/সি, টি/টি
যোগানের ক্ষমতা: 5000 পিসি/মাস
বিস্তারিত তথ্য
মডেল নং।: BP156 ব্যক্তিগতকৃত: ব্যক্তিগতকৃত
সুরক্ষা রেটিং: আইপি ৬৫ ক্ষতিপূরণ তাপমাত্রা: -20~70℃
আবাসনের উপাদান: 304 SS বা 316 SS চাপের ধরন: পরিমাপ চাপ, পরম চাপ, সিলড চাপ
স্পেসিফিকেশন: ডিফিউজড সিলিকন চাপ সেন্সর উৎপত্তি: বাওজি, চীন
Hs কোড: 9026201090 যোগানের ক্ষমতা: 2000 পিসি/মাস
কাঠামোর ধরন: ঢালাই পরিমাপ মাধ্যম: তরল বা গ্যাস
নির্ভুলতা গ্রেড: 0.25%, 0.5% চাপ পরিসীমা: 0kpa~10kpa...10MPa
বিশেষভাবে তুলে ধরা:

উচ্চ সংবেদনশীলতা সিলিকন চাপ সেন্সর

,

সিলিকন বিচ্ছিন্নতা ঝিল্লি চাপ সেন্সর

,

BP156 সিলিকন চাপ সেন্সর


পণ্যের বর্ণনা

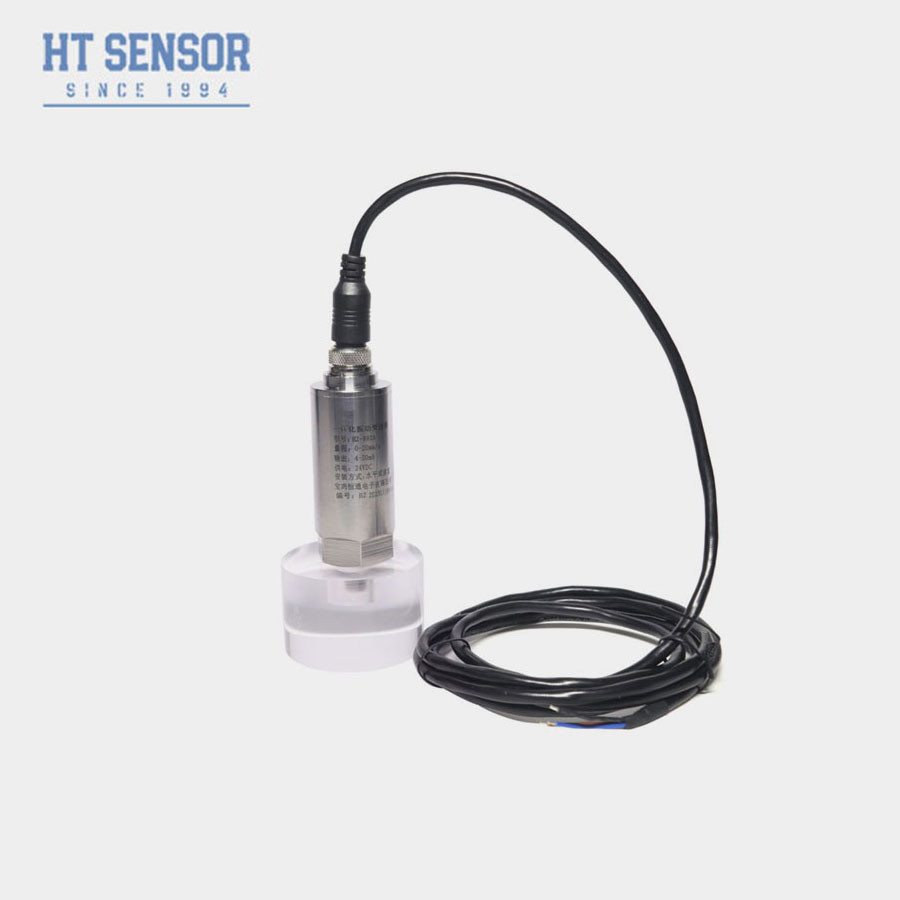

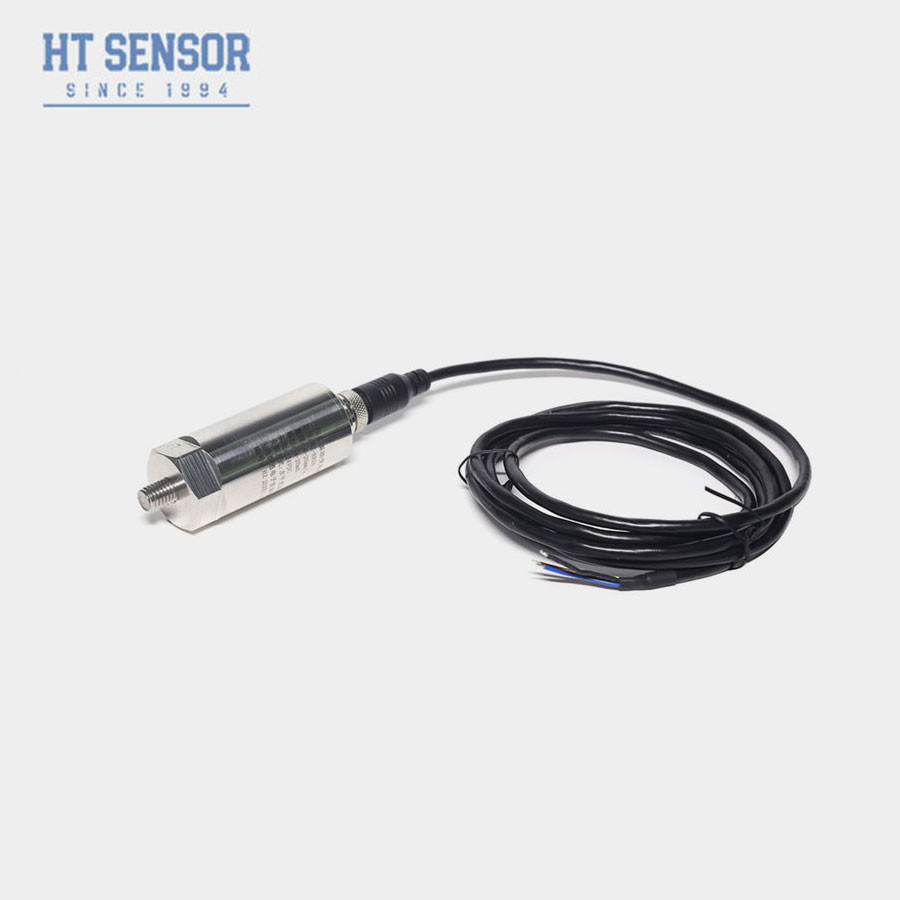

BP156 সিলিকন চাপ সেন্সর
সিলিকন চাপ সেন্সর প্রবর্তনঃ
BP156 সিলিকন চাপ সেন্সর সিগন্যাল পরিমাপ উপাদান হিসাবে HT সিরিজ সিলিকন চাপ প্রতিরোধী বিচ্ছিন্নতা ঝিল্লি তেল ভরা কোর ব্যবহার করে।সিগন্যাল প্রসেসিং সার্কিট একটি স্টেইনলেস স্টীল হাউজিং ভিতরে অবস্থিত, সেন্সর সিগন্যালকে স্ট্যান্ডার্ড আউটপুট সিগন্যালে রূপান্তর করে।
পণ্যের বৈশিষ্ট্যঃ
1. বিস্তৃত পরিমাপ পরিসীমা, স্টেইনলেস স্টীল কাঠামো, বিভিন্ন চাপ ইন্টারফেস ফর্ম
2. IP65 সুরক্ষা রেটিং স্টেইনলেস স্টীল কাঠামো
3.টেকসই স্টেইনলেস স্টীল নির্মাণ
4. ডিজিটক্ষতিপূরণ কৌশল

অ্যাপ্লিকেশনঃ
1. 316L স্টেইনলেস স্টীল দিয়ে অ ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপ
2. নৌ ও বিমান শিল্পে প্রয়োগ করা হয়
3. পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যুৎ, বিদ্যুৎ উৎপাদন এবং জলবিদ্যুৎ ইত্যাদি শিল্পের সাইটে প্রক্রিয়ায় ব্যবহৃত হয়
4. হাইড্রোলিক এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ সিস্টেমে ব্যবহৃত
.

পারফরম্যান্স প্যারামিটারঃ

পরিমাপ পরিসীমা 0kPa ~ 10kPa...20MPa
চাপের ধরন পরিমাপ চাপ, পরম চাপ, সিলড চাপ
অতিরিক্ত লোড নামমাত্র পরিসরের ≤ ১.৫ গুণ
নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস ±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ)
পুনরাবৃত্তিযোগ্যতা& হাইস্টেরেসিস 0.০২% F.S. (টাইপ) ০.০৫% F.S. (ম্যাক্স)
দীর্ঘমেয়াদী স্থিতিশীলতা ±0.1% F.S./Year ((টাইপ) ±0.2% F.S./Year ((ম্যাক্স)
শূন্য বিন্দু তাপমাত্রা বিচ্যুতি ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa)
পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa)
ফ্রিকোয়েন্সি প্রতিক্রিয়া 2.4Khz
ক্ষতিপূরণ তাপমাত্রা 0-70oC ((≤10mpa, কাস্টমাইজযোগ্য)
অপারেটিং তাপমাত্রা -২০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস
সঞ্চয় তাপমাত্রা -৪০ ডিগ্রি সেলসিয়াস থেকে ১২০ ডিগ্রি সেলসিয়াস
কম্পন 10g,55Hz ~ 2kHz
আবাসনের উপাদান 304৩১৬ লিটার
ডায়াফ্রাগমের উপাদান ৩১৬ এল
আইসোলেশন প্রতিরোধের 100MΩ 100VDC
বিস্ফোরণ প্রতিরোধী রেটিং Ex db IIC T6 গিগাবাইট
সুরক্ষা রেটিং আইপি ৬৫
ও-রিং সিল ফ্লোরো কাঁচামাল
ওজন ~০.০৫ কেজি
আউটপুট সংকেত সরবরাহ ভোল্টেজ আউটপুট প্রকার
৪-২০ এমএ 12 ~ 30VDC 2/3/4 তারের
0~10/20mA

3 তারের
০/১ থেকে ৫ ভোল্ট
0/1~10V
0.৫-৪.৫ ভোল্ট ৫ ভিডিসি

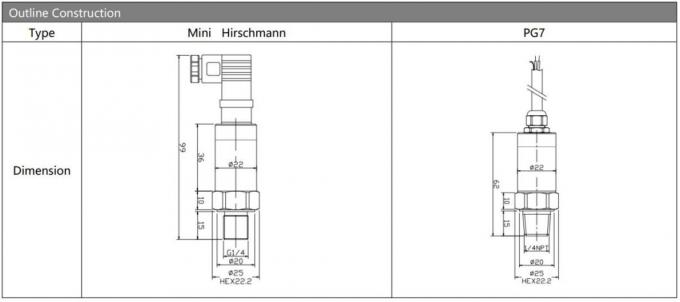

BP156 সিলিকন চাপ সেন্সর উচ্চ সংবেদনশীলতা জন্য সিলিকন বিচ্ছিন্নতা ঝিল্লি সঙ্গে 0BP156 সিলিকন চাপ সেন্সর উচ্চ সংবেদনশীলতা জন্য সিলিকন বিচ্ছিন্নতা ঝিল্লি সঙ্গে 1

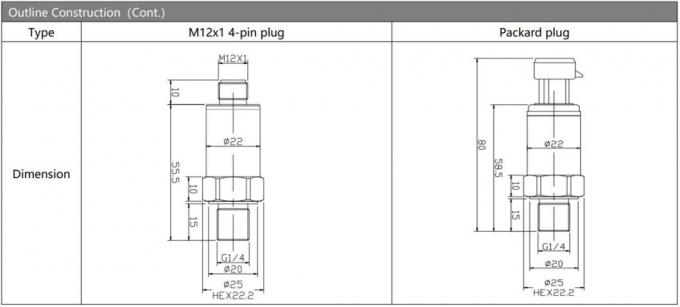

BP156 সিলিকন চাপ সেন্সর উচ্চ সংবেদনশীলতা জন্য সিলিকন বিচ্ছিন্নতা ঝিল্লি সঙ্গে 2

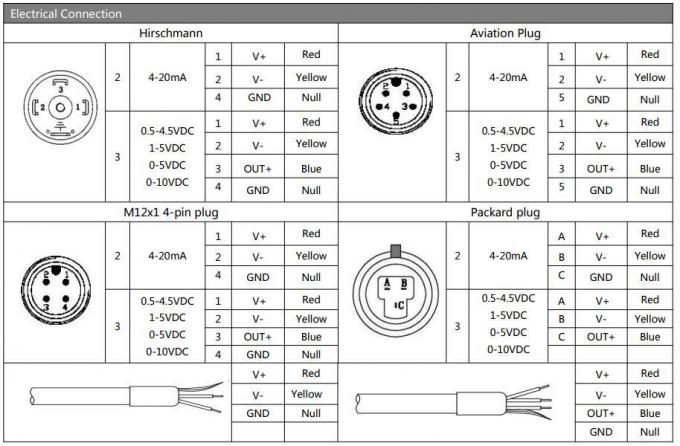

BP156 সিলিকন চাপ সেন্সর উচ্চ সংবেদনশীলতা জন্য সিলিকন বিচ্ছিন্নতা ঝিল্লি সঙ্গে 3

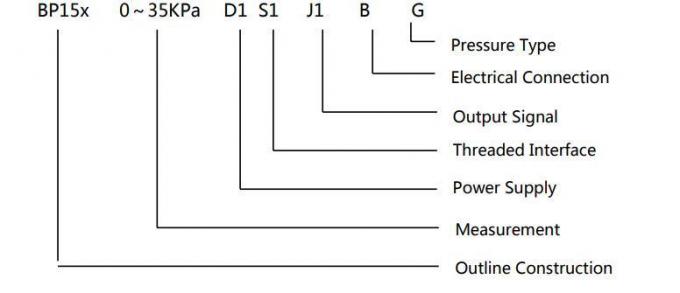

নির্বাচন উদাহরণঃ

BP156 সিলিকন চাপ সেন্সর উচ্চ সংবেদনশীলতা জন্য সিলিকন বিচ্ছিন্নতা ঝিল্লি সঙ্গে 4অর্ডার করার টিপসঃ

1পণ্য নির্বাচন করার সময়, দয়া করে নিশ্চিত করুন যে পরিমাপ করা মিডিয়াটি পণ্যটির যোগাযোগের অংশগুলির সাথে সামঞ্জস্যপূর্ণ।
2. অর্ডার দেওয়ার সময়, দয়া করে মনে রাখবেন যে বিস্ফোরণ-প্রতিরোধী প্রকারের পণ্যগুলিতে ডিজিটাল ডিসপ্লে হেড অন্তর্ভুক্ত নেই।
3. এলসিডি বা এলইডি ডিসপ্লে হেড সহ ট্রান্সমিটার অর্ডার করার সময়, ট্রান্সমিটারের পাওয়ার সাপ্লাই 20VDC এর চেয়ে কম হওয়া উচিত নয়।
4. পণ্যের নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য, ব্যবহারকারীদের সাইটে বজ্রপাত সুরক্ষা ডিভাইস ইনস্টল করার পরামর্শ দেওয়া হয় এবং পণ্য এবং পাওয়ার সাপ্লাই নির্ভরযোগ্যভাবে গ্রাউন্ড করা হয় তা নিশ্চিত করা হয়।
5. ফ্লোরো রাবারের ও-রিংয়ের নামমাত্র কাজের তাপমাত্রা পরিসীমা -20oC থেকে 250oC। যখন পণ্যটির অপারেটিং তাপমাত্রা -20oC এর নীচে থাকে, তখন একটি EPDM ও-রিং সিল নির্বাচন করা প্রয়োজন।
6. ডিফল্ট ক্যাবল দৈর্ঘ্য 1.5m, তিনটি উপকরণ পাওয়া যায়. যদি নির্দিষ্ট না হয়, এটি পলিথিলিন ক্যাবল উপাদান সঙ্গে সরবরাহ করা হবে। আপনি একটি ভিন্ন ক্যাবল উপাদান প্রয়োজন হলে, আপনি একটি ক্যাবল উপাদান প্রয়োজন, যদি আপনি একটি নতুন ক্যাবল উপাদান প্রয়োজন, আপনি একটি নতুন ক্যাবল উপাদান প্রয়োজন হবে।অনুগ্রহ করে এটি অর্ডারে উল্লেখ করুন।.
7. শক্তিশালী কম্পন, তাত্ক্ষণিক প্রভাব শক্তি, শক্তিশালী ইলেক্ট্রোম্যাগনেটিক বা রেডিও ফ্রিকোয়েন্সি হস্তক্ষেপের মতো বিশেষ প্রয়োজনীয়তার জন্য, দয়া করে আমাদের কোম্পানীর সাথে যোগাযোগ করুন এবং আদেশে তাদের নির্দিষ্ট করুন।


অর্ডার গাইডঃ
BP15X অ্যানালগ চাপ ট্রান্সমিটার
কোড কাঠামোর রূপরেখা
5 প্যাকার্ড প্লাগ 6 সিলড ডাইরেক্ট আউটপুট তারের 1.5 মিটার
7 মিনি হিরশম্যান সংযোগকারী 8 বড় হিরশম্যান সংযোগকারী
পরিমাপ পরিসীমা 0kPa ~ 10kPa...5MPa
(0-X) কেপিএ
অথবা এমপিএ
এক্সঃ প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে
কোড পাওয়ার সাপ্লাই
ডি১ 24VDC
ডি২ ৫ ভিডিসি
ডি৩ অন্যান্য
কোড আউটপুট সংকেত
এস১ 4~20mADC এস৫ 0~20mADC
এস২ ১-৫ ভিডিসি এস৬ 0~10VDC
এস৩ 0 ~ 5VDC এস৭ 0.5~4.5VDC
এস৪ 0~10mADC
কোড চাপ সংযোগ
J1 এম২০×১।5
J2 G1/2
J3 G1/4
J4 ৭/১৬-২০ ইউএনএফ
J5 অন্যান্য ((¢50.4 ফ্ল্যাঞ্জ)
কোড বৈদ্যুতিক সংযোগ
বি১ হিরশম্যান
বি২ পি জি ৭
বি৩ ক্যাবল সিল আউটলেট 1.5 মিটার
বি৪ অন্যান্য
কোড চাপের ধরন
জি পরিমাপ চাপ
পরম চাপ
এস সিল করা রেফারেন্স চাপ
