2 সুইচ ডিসপ্লে গেজ কাঠামো উচ্চ / নিম্ন এবং উচ্চ / উচ্চ অ্যালার্ম সঙ্গে শিল্প ডিজিটাল গেজ
পণ্যের বিবরণ
| মডেল নং।: | বিপিকে-৪ | প্রয়োগ: | শিল্প |
|---|---|---|---|
| কাঠামো: | ডিসপ্লে গেজ | পরিবহন প্যাকেজ: | কার্টন সহ স্ট্যান্ডার্ড এক্সপোর্ট প্যাকিং |
| উৎপত্তি: | বাওজি, চীন | গ্যারান্টি: | ২ বছর |
| দুরত্ব পরিমাপ করা: | মাঝারি চাপের যন্ত্র | সুইচ: | 2 সুইচ |
| বিশেষভাবে তুলে ধরা |
প্রদর্শন কাঠামো শিল্প ডিজিটাল গেজ,2 সুইচ শিল্প ডিজিটাল গেজ |
||
পণ্য বিবরণ
পণ্যের বর্ণনা
উচ্চ/নিম্ন এবং উচ্চ/উচ্চ-উচ্চ অ্যালার্ম সুইচ সহ শিল্প ডিজিটাল গেজ

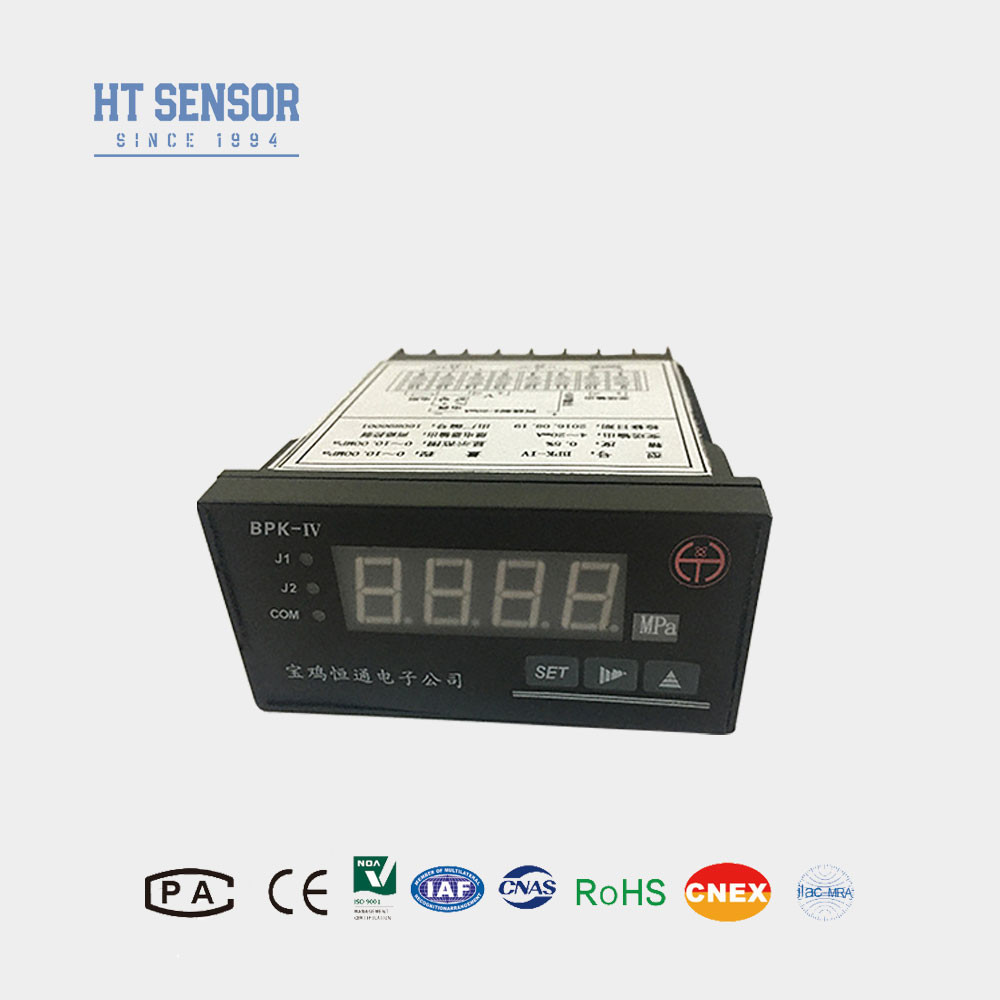

BPK-IV চাপমাপক/সুইচ
উপস্থাপনা:
1. বিভিন্ন RTDS, থার্মোকপল বা স্ট্যান্ডার্ড ইনপুট সংকেত নির্বাচন করা যেতে পারে (টেবিল দেখুন) । প্রদর্শন পরিসীমা অ-রৈখিক সংকেত জন্য calibrated বা রৈখিক সংকেত জন্য সেট করা যেতে পারে।
2. আইসোলেটেড ট্রান্সমিশন আউটপুট 12 বিট রেজোলিউশন এর সুযোগ সেট করা যাবে.
3. দুটি রিলে আউটপুট, উচ্চ / নিম্ন, উচ্চ / উচ্চ-উচ্চ বা নিম্ন / নিম্ন-নিম্ন অ্যালার্ম অ্যাকশন টাইপ সেট করা যেতে পারে।
স্পেসিফিকেশন
1. সরবরাহ ভোল্টেজঃ 220VAC /24VDC(±10%);
2. পরিবেষ্টিত তাপমাত্রাঃ 0 ~ 50oC; আপেক্ষিক আর্দ্রতাঃ ≤ 85%অ ক্ষয়কারী গ্যাস;
3. ইনপুট সিগন্যাল, প্রদর্শন পরিধি এবং প্রাসঙ্গিক পরামিতিঃ (দেখুন টেবিল1)
টেবিল ১
| ইনপুট সিগন্যাল কোড | ইনপুট সংকেত | প্রদর্শনের পরিধি | রেজোলিউশন | সঠিকতা | ইনপুট প্রতিবন্ধকতা |
| 00 | টি টি সি | ০-৪০০ ডিগ্রি সেলসিয়াস | ১ ডিগ্রি সেলসিয়াস | 0.২% | ১০০ হাজার |
| 01 | R টিসি | ০-১৬০০ ডিগ্রি সেলসিয়াস | ১ ডিগ্রি সেলসিয়াস | 0.২% | ১০০ হাজার |
| 02 | J টিসি | ০-১২০০ ডিগ্রি সেলসিয়াস | ১ ডিগ্রি সেলসিয়াস | 0.২% | ১০০ হাজার |
| 03 | WRe3-WRe25 টিসি | ০-২৩০০ ডিগ্রি সেলসিয়াস | ১ ডিগ্রি সেলসিয়াস | 0.২% | ১০০ হাজার |
| 04 | বি টিসি | ৩৫০-১৮০০ ডিগ্রি সেলসিয়াস | ১ ডিগ্রি সেলসিয়াস | 0.২% | ১০০ হাজার |
| 05 | এস টি সি | ০-১৬০০ ডিগ্রি সেলসিয়াস | ১ ডিগ্রি সেলসিয়াস | 0.২% | ১০০ হাজার |
| 06 | কে টি সি | ০-১৩০০ ডিগ্রি সেলসিয়াস | ১ ডিগ্রি সেলসিয়াস | 0.২% | ১০০ হাজার |
| 07 | ই টি সি | ০-৯০০ ডিগ্রি সেলসিয়াস | ১ ডিগ্রি সেলসিয়াস | 0.২% | ১০০ হাজার |
| 08 | Pt100 RTD | -২০০-৬০০.০ ডিগ্রি সেলসিয়াস | 0.১ ডিগ্রি সেলসিয়াস | 0.২% | (0.2mA) |
| 09 | Cu50 RTD | -৫০.০-১৫০.০ ডিগ্রি সেলসিয়াস | 0.১ ডিগ্রি সেলসিয়াস | 0.২% | (0.2mA) |
| 10 | 0~375Ω দূরবর্তী চাপ | -১৯৯৯ থেকে ৯৯৯৯ পর্যন্ত কম ও উচ্চ পরিসরের সীমা নির্ধারণ করা যেতে পারে | প্রদর্শনের পরিসীমা -১৯৯৯ থেকে ৯৯৯৯ পর্যন্ত অবিচ্ছিন্ন ১৬ বিট এ/ডি নমুনা ব্যবহার করে | 0.২% | (0.2mA) |
| 11 | ০-৭৫ এমভি বর্তমান বিভাজক | 0.১% | ১০০ হাজার | ||
| 12 | ০-৩০ এমভি | 0.১% | ১০০ হাজার | ||
| 13 | ০-৫ ভি স্ট্যান্ডার্ড সিগন্যাল | 0.১% | ১০০ হাজার | ||
| 14 | ১-৫ ভি স্ট্যান্ডার্ড সিগন্যাল | 0.১% | ১০০ হাজার | ||
| 15 | 0 ~ 10V স্ট্যান্ডার্ড সিগন্যাল | 0.১% | ১০০ হাজার | ||
| 16 | 0 ~ 10 mA স্ট্যান্ডার্ড সিগন্যাল | 0.১% | 20Ω | ||
| 17 | ০-২০ এমএ স্ট্যান্ডার্ড সিগন্যাল | 0.১% | 20Ω | ||
| 18 | ৪-২০ এমএ স্ট্যান্ডার্ড সিগন্যাল | 0.১% | 20Ω |
টেবিল ২
| আউটপুট সিগন্যাল প্রেরণ | বর্তমান আউটপুট | প্রেরণের ক্ষেত্র | বিচ্ছিন্ন ভোল্টেজ | ম্যাক্স. সংকল্প |
সঠিকতা | লোড ক্ষমতা | ওপেন সার্কিট ভোল্টেজ |
| 00 | ৪-২০ এমএ | স্ট্যান্ডার্ড বর্তমান সিগন্যালে পরিসীমা মধ্যে তথ্য প্রেরণ | ১৫০০ ভোল্ট | ১২ বিট | 0.৩% | ≤500Ω | ১৫ ভোল্ট |
| 01 | 0 ~ 20mA |
এই পণ্য শুধুমাত্র 4 ~ 20mA বা 0 ~ 20mA আউটপুট বর্তমান সংকেত মধ্যে উত্পাদিত হয়।এটা 1 ~ 5V বা 0 ~ 5V জন্য প্রস্তুতকারকের বা স্ব সংযুক্ত 250 বা 500 ওহম প্রতিরোধের থেকে কাস্টমাইজ করা যাবে, 0 ~ 10V ভোল্টেজ এবং প্রতিরোধের (দ্রষ্টব্যঃ প্রতিরোধের নির্ভুলতা সরাসরি সংক্রমণ আউটপুট ভোল্টেজের নির্ভুলতা প্রভাবিত করে) ।
5. আরelay আউটপুট যোগাযোগ ক্ষমতা: ((দেখুন টেবিল ৩)
টেবিল ৩
| ২৫০ ভোল্ট/১২০ ভোল্ট | ১২০ ভোল্ট/৪৮ ভোল্ট | < ৪৮ ভোল্ট | রিলে লাইফ | ||||
| এসি | ডিসি | এসি | ডিসি | এসি | ডিসি | >100000 বার |
|
| সর্বাধিক বর্তমান (প্রতিরোধী লোড) | ৩ এ | ২ এ | ৪ এ | ৩ এ | ৫এ | ৪ এ | |
| ম্যাক্স.করেন্ট (ইন্ডাক্টিভ লোড) | 0.৩এ | 0.২এ | 0.4A | 0.৩এ | 0.5A | 0.4A | |
6. ইএক্সটার্নাল DC24V/30mA পাওয়ারএটি ট্রান্সমিটারকে শক্তি সরবরাহ করতে পারে।
7. সঙ্গেস্বয়ংক্রিয় তাপমাত্রা ক্ষতিপূরণ ফাংশনজন্যথার্মোকপল সেন্সর.
8. সঙ্গেসংযোগ বিচ্ছিন্নতা সুরক্ষা ফাংশন।
| মডেল | রূপরেখা মাত্রা | প্যানেল আউটপুট মাত্রা ((মিমি) | নোট |

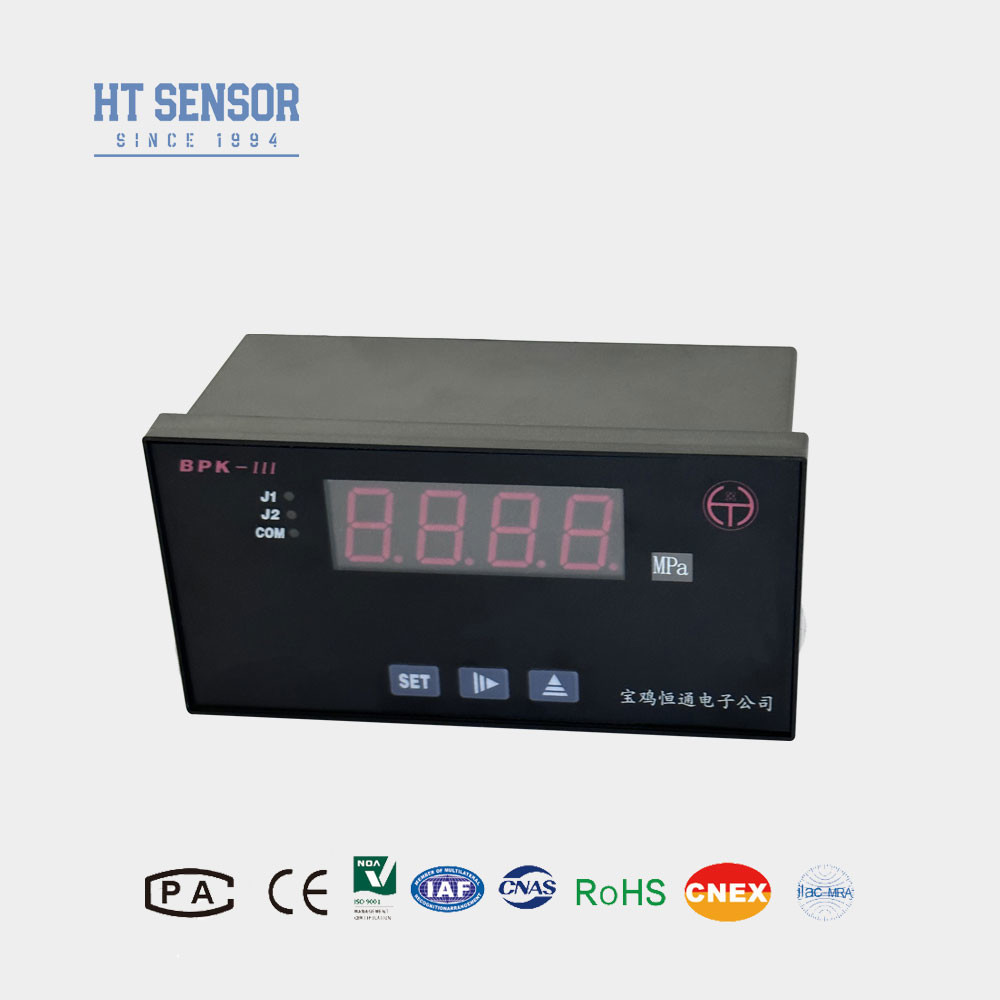

| BPK-IIIS1 | ১৬০×৮০×৮০ (অনুভূমিক) | 152+০।8×৭৬+০।7 | |
| বিপিকে-৪ | ৯৬×৪৮×১১২ (অনুভূমিক) | 92+০।7×৪৪+০।5 | |
| BPK-IIIN1 | ৮০×১৬০×৮০ (উল্লম্ব) | 76+০।7×১৫২+০।8 | |
| BPK-IIIN2 | ৪৮×৯৬×১১২ (উল্লম্ব) | 44+০।5×৯২+০।7 | |
| BPK-IIIF1 | ৯৬×৯৬×১১২ (চতুর্ভুজ) | 92+০।7×৯২+০।7 | |
| BPK-IIIF2 | ৪৮×৪৮×১০৮ (চতুর্ভুজ) | 44+০।5×৪৪+০।5 | J2 রিলে ছাড়া J2 এলার্ম ল্যাম্প সহ |
| BPK-IIIF3 | ৭২x৭২x১১২ | 67+০।7×৬৭+০।7 |
