তরল স্তর পরিমাপের জন্য 15mm OEM সিলিকন 316L স্টেইনলেস স্টীল সিলিকন চাপ সেন্সর
পণ্যের বিবরণ
| থ্রেডের ধরন: | থ্রেড থাকতে পারে | তারের ধরন: | স্বর্ণায়িত কোভার পিন বা চার তারের পিন |
|---|---|---|---|
| পরিমাপ মাধ্যম: | গ্যাস এবং তরল | শক্তি: | 5-10VDC / 1.5mA |
| আউটপুট: | 10mv/V 100+-30mv | কীওয়ার্ড: | মিনি সেন্সর |
| পরিবহন প্যাকেজ: | কার্টুন | ট্রেডমার্ক: | হেংটং |
| উপাদান: | 316L স্টেইনলেস স্টীল | থ্রেড: | 1/4NPT, 1/2npt |
| সর্বোচ্চ পরিসীমা: | 40Mpa | ||
| বিশেষভাবে তুলে ধরা |
১৫ মিমি সিলিকন চাপ সেন্সর,316L স্টেইনলেস স্টীল সিলিকন চাপ সেন্সর,সিলেকশন চাপ সেন্সর |
||
পণ্য বিবরণ
তরল পরীক্ষার জন্য 15mm OEM 316L স্টেইনলেস স্টীল সিলিকন চাপ সেন্সর
সিলিকন পিজোরেসিস্টিব চাপ সেন্সর
সিলিকন চাপ সেন্সর প্রবর্তনঃ
এইচটি১৫ হল একটি সিলিকন পিজোরেসিসিটিভ চাপ সেন্সর যার কেন্দ্রে অত্যন্ত স্থিতিশীল ছড়িয়ে থাকা সিলিকন উপাদান রয়েছে।এটি তরল এবং গ্যাসের চাপ পরিমাপ করতে বিচ্ছিন্ন সিলিকন এর piezoresistive প্রভাব ব্যবহার করে. সেন্সর চাপ এবং স্তর পরিমাপ সংকেতগুলিকে এমভি বৈদ্যুতিক আউটপুটগুলিতে রূপান্তর করতে পারে। সেন্সরের একটি দ্রুত এবং নির্ভুল ইন্টারফেস রয়েছে।
পণ্যের বৈশিষ্ট্যসিলিকন চাপ সেন্সর:
- উন্নত প্রযুক্তি ব্যবহার করে এবং একটি 316L স্টেইনলেস স্টীল মধ্যে encapsulated হয়আবাসন
- বিস্তৃত পরিমাপ পরিসীমা 0 ~ 350KPa ~ 60MpaS
- উচ্চ নির্ভরযোগ্যতা এবং চমৎকার স্থিতিশীলতা
- বিভিন্ন থ্রেডেড ইন্টারফেস নির্বাচন করার জন্য উপলব্ধ
- পাওয়ার সাপ্লাইঃ ≤2mA DC (সাধারণ 1.5mA DC)
- ইনপুট প্রতিবন্ধকতা:3KΩ~6KΩ
- আউটপুট প্রতিবন্ধকতাঃ2.5KΩ~6KΩ
- বৈদ্যুতিক সংযোগঃগোল্ডেড কোভার পিন বা 100 মিমি উচ্চ তাপমাত্রা তারের
| পারফরম্যান্স প্যারামিটারসিলিকন চাপ সেন্সর: | ||||
| পরিমাপ পরিসীমা | গজ ((জি) | 350KPa,1000KPa,2000Kpa | ||
| নিখুঁত ((A) | 350KPaA, 700KPaA,1000KPaA,2000KPaA | |||
| সিল করা ((S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS | |||
| প্রকার | ম্যাক্স | ইউনিট | ||
| রৈখিকতা | ±0.15 | ±0.3 | %F.S | |
| পুনরাবৃত্তিযোগ্য | 0.05 | 0.1 | %F.S | |
| হাইস্টেরেসিস | 0.05 | 0.1 | %F.S | |
| শূন্য অফসেট আউটপুট | ০±১ | ০±২ | এমভি | |
| পূর্ণ স্কেল আউটপুট | ১০০±১০ | ১০০±৩০ | এমভি | |
| শূন্য অফসেট টেম্প। ড্রিফট | ±0.5 | ± 1 | %F.S | |
| পূর্ণ স্কেল তাপমাত্রা | ±0.5 | ± 1 | %F.S | |
| টেম্পারেশন। | ০-৭০ | oC | ||
| অপারেটিং তাপমাত্রা | - ২০ থেকে ৮০ | oC | ||
| সঞ্চয় তাপমাত্রা | -৪০-১২৫ | oC | ||
| অনুমোদিত ওভারলোড | পূর্ণ স্কেল বা 80MPa এর 3 গুণের মধ্যে ছোট মান নিন | |||
| ফাটল চাপ | পূর্ণ স্কেল 5X | |||
| দীর্ঘমেয়াদী স্থিতিশীলতা | 0.২% | অর্থবছর/বছর | ||
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল | |||
| আইসোলেশন প্রতিরোধের | ≥200MΩ 100VDC | |||
| কম্পন | 10gRMS, 20Hz থেকে 2000Hz এর অবস্থার অধীনে কোনও পরিবর্তন নেই | |||
| শক | ১০০ গ্রাম, ১১ মিলিমিটার | |||
| প্রতিক্রিয়া সময় | ≤1ms | |||
| ও-রিং সিল | নাইট্রিল গাম বা ফ্লোরো গাম | |||
| ভরাট মাধ্যম | সিলিকন তেল | |||
| ওজন | প্রায় ২০ গ্রাম | |||
| পরামিতিগুলি নিম্নলিখিত অবস্থার অধীনে পরীক্ষা করা হয়ঃ 1.5mA @ 25°C | ||||
| কাঠামোর রূপরেখা | |

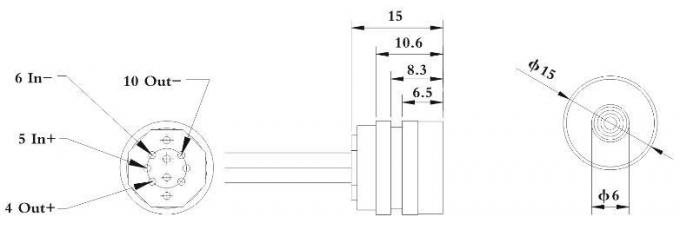

| টাইপ ১ | |

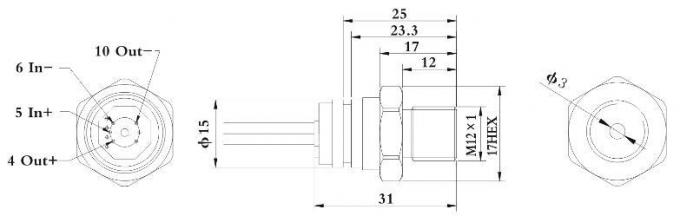

| টাইপ ২ | |

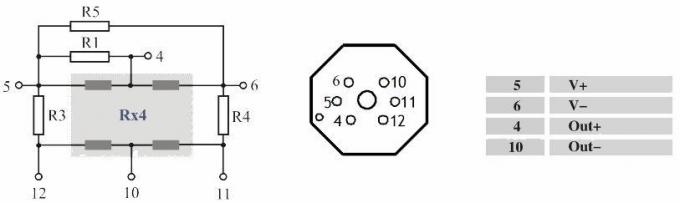

| বৈদ্যুতিক সংযোগ এবং ক্ষতিপূরণ |
|
|

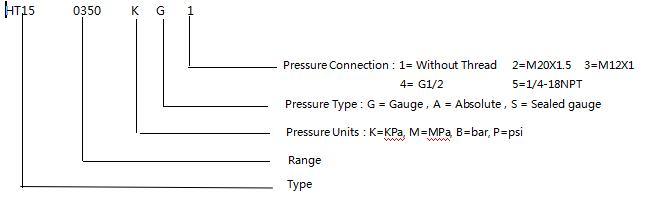

| নির্বাচনের উদাহরণ |
| অর্ডার করার পরামর্শ |
প্রয়োজনীয় বায়ু সিলিং
2. হাউজিংয়ের সমাবেশের সময়, এটি উল্লম্বভাবে সারিবদ্ধ করা নিশ্চিত করুন এবং ক্ষতিপূরণ প্লেটকে জ্যামিং বা ক্ষতিগ্রস্থ করা এড়াতে সমান চাপ প্রয়োগ করুন।
3যদি পরিমাপ মাধ্যমটি কোর ডায়াফ্রাগম এবং হাউজিং উপাদান (316L) এর সাথে সামঞ্জস্যপূর্ণ না হয়, তবে অর্ডার দেওয়ার সময় বিশেষ নির্দেশাবলী সরবরাহ করা উচিত।
4. ডায়াফ্রাগম বিকৃতি বা ছিদ্রের কারণে কোর ক্ষতিগ্রস্ত হওয়ার জন্য হাত বা ধারালো বস্তু দিয়ে সেন্সর ডায়াফ্রাগম চাপানো এড়িয়ে চলুন।
5. গেইজ চাপ কোর চাপ বন্দর বায়ুমণ্ডল খোলা রাখুন এবং জল, জলীয় বাষ্প, বা ক্ষয়কারী মিডিয়া কোর নেতিবাচক চাপ চেম্বার প্রবেশ রোধ।
6যদি পিনের কন্ডিশনে কোন পরিবর্তন হয়, তাহলে রেফারেন্সের জন্য প্রকৃত কোরটির লেবেলটি অনুসরণ করুন।
