এম১২ সংযোগ ওম সিলিকন ডিজিটাল চাপ সেন্সর ৩১৬এল স্টেইনলেস স্টীল চাপ ট্রান্সমিটার

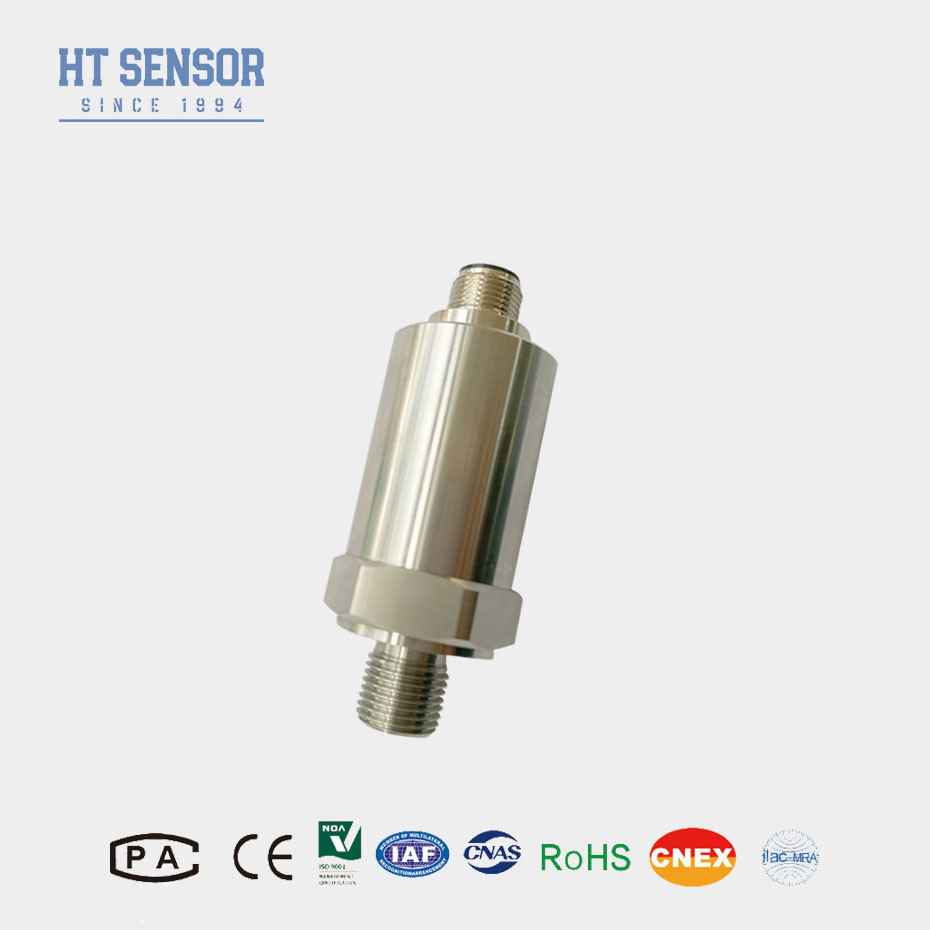

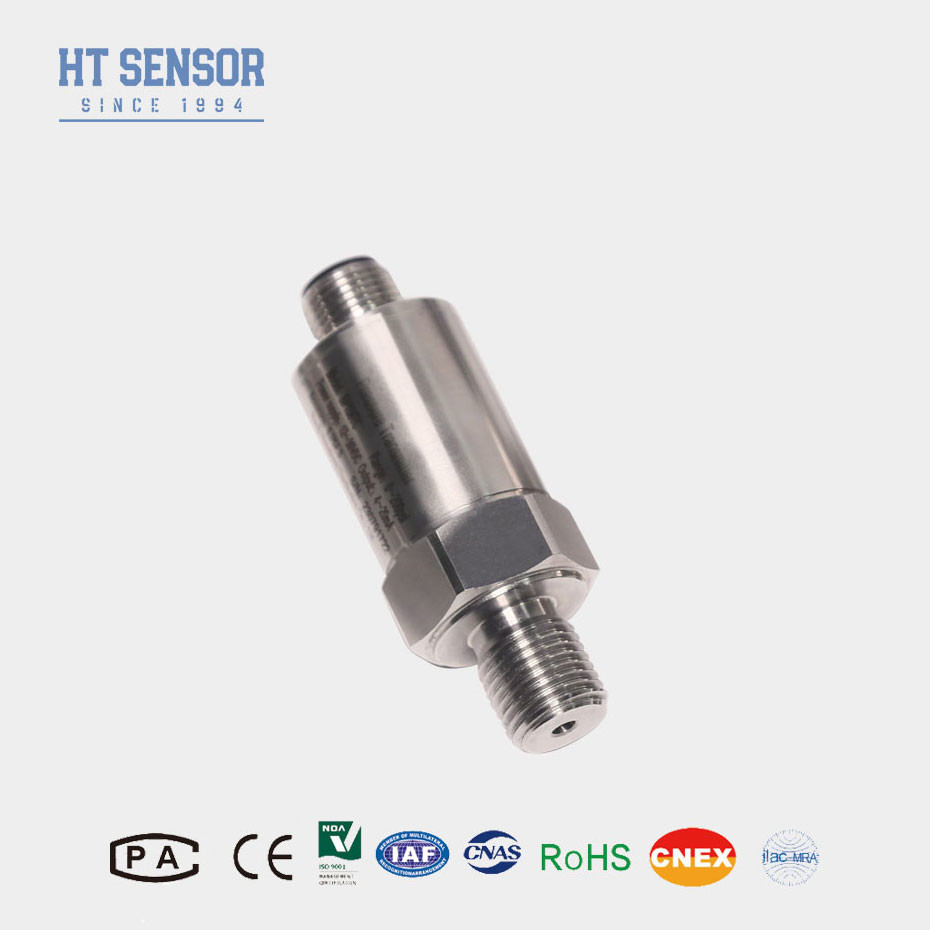

BP156 সিলিকন চাপ সেন্সর

সিলিকন চাপ সেন্সর প্রবর্তনঃ

BP156 সিলিকন চাপ সেন্সর সিগন্যাল পরিমাপ উপাদান হিসাবে HT সিরিজ সিলিকন চাপ-প্রতিরোধী বিচ্ছিন্নতা ঝিল্লি তেল ভরা কোর ব্যবহার করে।সিগন্যাল প্রসেসিং সার্কিট একটি স্টেইনলেস স্টীল হাউজিং ভিতরে অবস্থিত, সেন্সর সিগন্যালকে স্ট্যান্ডার্ড আউটপুট সিগন্যালে রূপান্তর করে। পণ্যটি কঠোর পরীক্ষার এবং উপাদান, অর্ধ-সমাপ্ত পণ্যগুলির বয়সের স্ক্রিনিংয়ের মধ্য দিয়ে গেছে,এবং স্থিতিশীল এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করার জন্য সমাপ্ত পণ্য.

এটির অতিরিক্ত লোড প্রতিরোধের, শক্তিশালী প্রভাব প্রতিরোধের, ভাল রৈখিকতা, উচ্চ দীর্ঘমেয়াদী স্থিতিশীলতা, বিস্তৃত ক্ষতিপূরণ তাপমাত্রা পরিসীমা, কমপ্যাক্ট কাঠামো, ভাল নির্ভরযোগ্যতা,সহজ ইনস্টলেশন, কম্পন প্রতিরোধের, এবং একটি চক্র ক্লান্তি জীবন 10 মিলিয়ন চক্র।

এই সিরিজের পণ্যগুলি গ্রাহকদের জন্য বিভিন্ন ধরণের মাউন্টিং থ্রেড এবং বৈদ্যুতিক সংযোগ সরবরাহ করে। এটি বিভিন্ন ক্ষেত্রের ক্ষেত্রগুলি পূরণ করে।


পণ্যের বৈশিষ্ট্যঃ

1. বিস্তৃত পরিমাপ পরিসীমা, স্টেইনলেস স্টীল কাঠামো, বিভিন্ন চাপ ইন্টারফেস ফর্ম
2. IP65 সুরক্ষা রেটিং স্টেইনলেস স্টীল কাঠামো
3. শূন্য এবং পূর্ণ স্কেল নিয়মিত
4. উচ্চ নির্ভুলতা, সমস্ত স্টেইনলেস স্টীল গঠন

অ্যাপ্লিকেশনঃ

1. 316L স্টেইনলেস স্টীল দিয়ে অ ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপ
2. নৌ ও বিমান শিল্পে প্রয়োগ করা হয়
3. পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যুৎ, বিদ্যুৎ উৎপাদন এবং জলবিদ্যুৎ ইত্যাদি শিল্পের সাইটে প্রক্রিয়ায় ব্যবহৃত হয়
4. হাইড্রোলিক এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ সিস্টেমে ব্যবহৃত

পারফরম্যান্স প্যারামিটারঃ

1পণ্য নির্বাচন করার সময়, দয়া করে নিশ্চিত করুন যে পরিমাপ করা মিডিয়াটি পণ্যটির যোগাযোগের অংশগুলির সাথে সামঞ্জস্যপূর্ণ।
2. অর্ডার দেওয়ার সময়, দয়া করে মনে রাখবেন যে বিস্ফোরণ-প্রতিরোধী ধরণের পণ্যগুলিতে ডিজিটাল ডিসপ্লে হেড অন্তর্ভুক্ত নেই।
3. এলসিডি বা এলইডি ডিসপ্লে হেড সহ ট্রান্সমিটার অর্ডার করার সময়, ট্রান্সমিটারের পাওয়ার সাপ্লাই 20VDC এর চেয়ে কম হওয়া উচিত নয়।
4. পণ্যের নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য, ব্যবহারকারীদের সাইটে বজ্রপাত সুরক্ষা ডিভাইস ইনস্টল করার পরামর্শ দেওয়া হয় এবং পণ্য এবং পাওয়ার সাপ্লাই নির্ভরযোগ্যভাবে গ্রাউন্ড করা হয় তা নিশ্চিত করা হয়।
5. ফ্লোরো রাবার ও-রিংয়ের নামমাত্র কাজের তাপমাত্রা পরিসীমা -20oC থেকে 250oC। যখন পণ্যটির অপারেটিং তাপমাত্রা -20oC এর নিচে থাকে, তখন একটি EPDM ও-রিং সিল নির্বাচন করা প্রয়োজন।
6. ডিফল্ট তারের দৈর্ঘ্য 1.5m, তিনটি উপকরণ পাওয়া যায়. যদি নির্দিষ্ট না হয়, এটি পলিথিলিন তারের উপাদান সঙ্গে সরবরাহ করা হবে। আপনি একটি ভিন্ন তারের উপাদান প্রয়োজন হলে, এটি একটি নতুন তারের উপাদান সঙ্গে উপলব্ধ করা হবে।অনুগ্রহ করে এটি অর্ডারে উল্লেখ করুন।.
7. শক্তিশালী কম্পন, তাত্ক্ষণিক প্রভাব শক্তি, শক্তিশালী ইলেকট্রোম্যাগনেটিক বা রেডিও ফ্রিকোয়েন্সি হস্তক্ষেপের মতো বিশেষ প্রয়োজনীয়তার জন্য, দয়া করে আমাদের কোম্পানীর সাথে যোগাযোগ করুন এবং আদেশে তাদের নির্দিষ্ট করুন।





অর্ডার গাইডঃ
BP15X	অ্যানালগ চাপ ট্রান্সমিটার
	কোড	কাঠামোর রূপরেখা
	5	প্যাকার্ড প্লাগ				6	সিলড ডাইরেক্ট আউটপুট তারের 1.5 মিটার
	7	মিনি হিরশম্যান সংযোগকারী				8	বড় হিরশম্যান সংযোগকারী
		পরিমাপ পরিসীমা	0kPa ~ 10kPa...5MPa
		(0-X) কেপিএ অথবা এমপিএ	এক্সঃ প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে
			কোড	পাওয়ার সাপ্লাই
			ডি১	24VDC
			ডি২	৫ ভিডিসি
			ডি৩	অন্যান্য
				কোড	আউটপুট সংকেত
				এস১	4~20mADC		এস৫	0~20mADC
				এস২	১-৫ ভিডিসি		এস৬	0~10VDC
				এস৩	0 ~ 5VDC		এস৭	0.5~4.5VDC
				এস৪	0~10mADC
					কোড		চাপ সংযোগ
					J1		এম২০×১।5
					J2		G1/2
					J3		G1/4
					J4		৭/১৬-২০ ইউএনএফ
					J5		অন্যান্য ((¢50.4 ফ্ল্যাঞ্জ)
							কোড	বৈদ্যুতিক সংযোগ
							বি১	হিরশম্যান
							বি২	পি জি ৭
							বি৩	ক্যাবল সিল আউটলেট 1.5 মিটার
							বি৪	অন্যান্য
								কোড	চাপের ধরন
								জি	পরিমাপ চাপ
								এ	পরম চাপ
								এস	সিল করা রেফারেন্স চাপ
