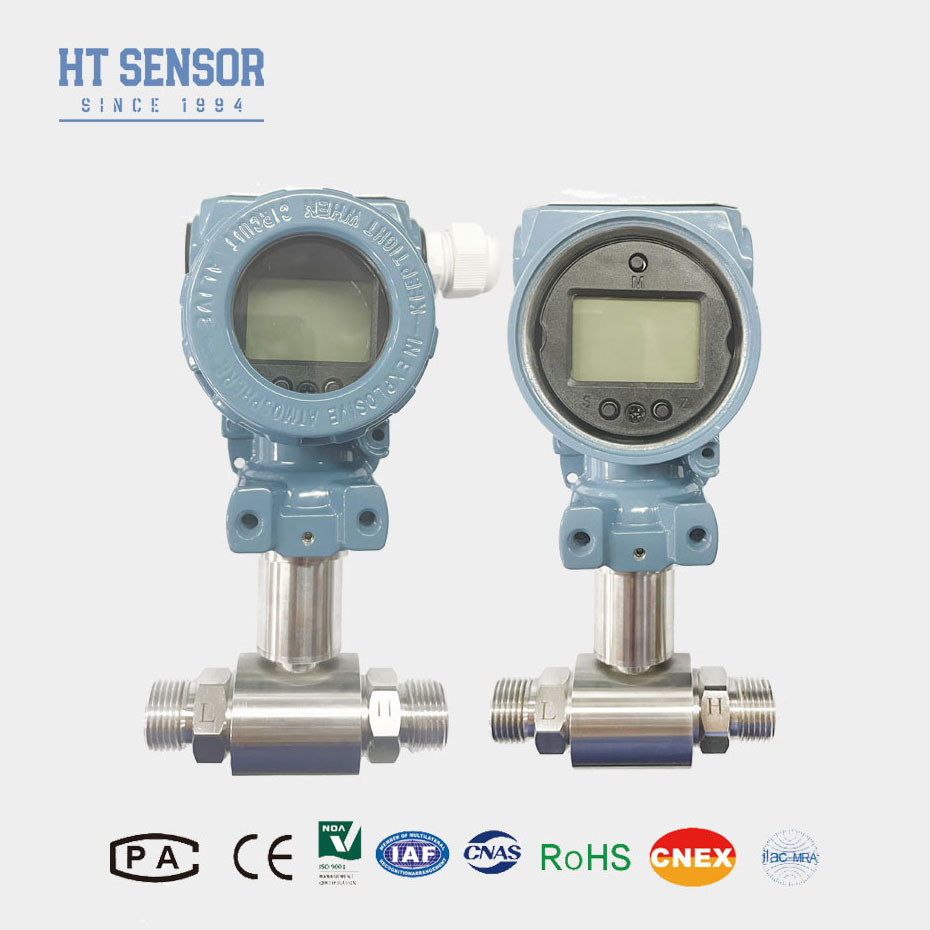

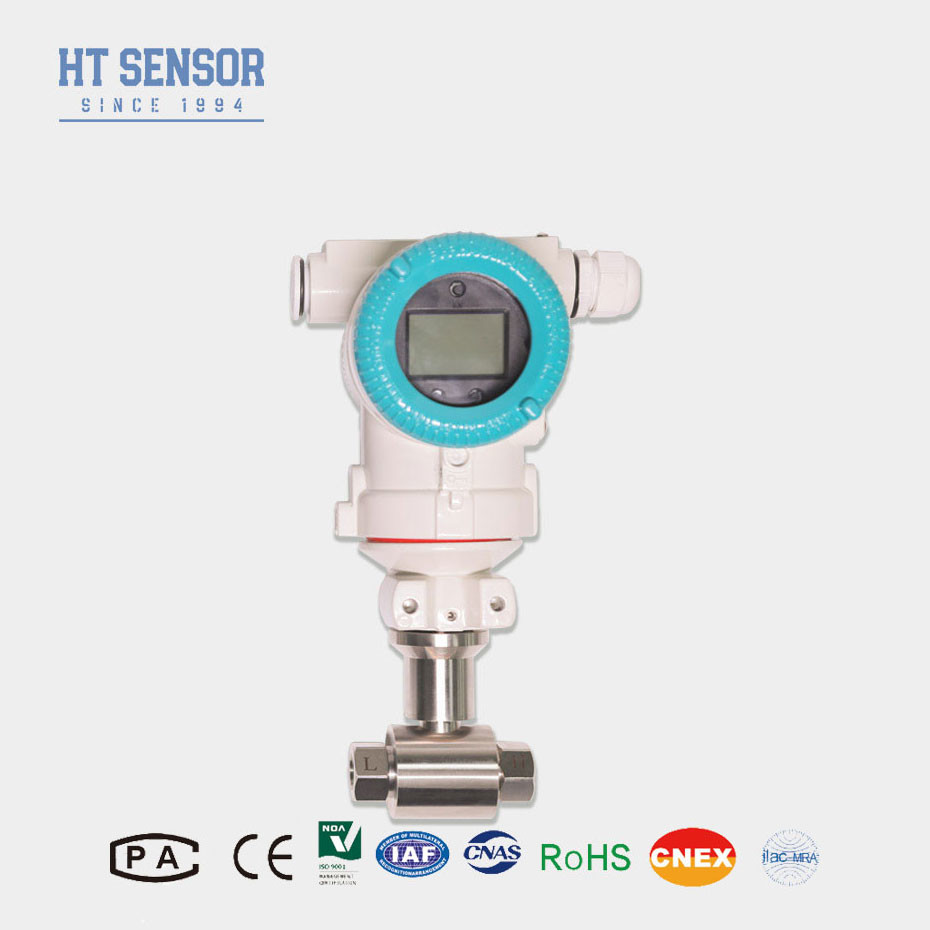

এলসিডি ডিসপ্লে ডিফারেনশিয়াল চাপ ট্রান্সমিটার 2 এমপিএ ডিজিটাল চাপ ট্রান্সডুসার
BP93420DIIIডিবিভাজকপিরিসার্চটিরেন্সমিটার
ডিফারেনশিয়াল প্রেসার ট্রান্সমিটারের প্রবর্তন:
BP93420DIII ডিফারেনশিয়াল চাপ ট্রান্সমিটার একটি পিজোরিসিটিভ সিলিকন সেন্সর ব্যবহার করে।
সেন্সরের উভয় প্রান্তে ঢেউতোলা ডায়াফ্রাগম রয়েছে, সেন্সর চিপে উইটস্টোন ব্রিজ একটি আউটপুট সিগন্যাল তৈরি করে যা ডিফারেনশিয়াল চাপের সাথে চমৎকার রৈখিকতা দেখায়।এই ডিফারেনশিয়াল চাপ সঠিক পরিমাপ করার অনুমতি দেয়ট্রান্সমিটারটি বিভিন্ন গ্যাস এবং তরল অ্যাপ্লিকেশনগুলিতে ডিফারেনশিয়াল চাপ পরিমাপের জন্য আদর্শ, বিশেষত পেট্রোলিয়াম, পাইপলাইন ইনস্টলেশনের জন্য রাসায়নিক শিল্পের মতো শিল্পগুলিতে
পণ্যের বৈশিষ্ট্যডিফারেনশিয়াল প্রেসার ট্রান্সমিটার:
1. ট্রান্সমিটারটি স্টেইনলেস স্টিলের কাঠামোগত নকশার বৈশিষ্ট্যযুক্ত, এটি কমপ্যাক্ট করে তোলেএবং ইনস্টল করা সহজ
2. এটি কঠোর তাপমাত্রা ক্ষতিপূরণ এবং বৃদ্ধির স্ক্রিনিংয়ের মধ্য দিয়ে যায়, যা স্থিতিশীল এবং নির্ভরযোগ্য পারফরম্যান্স নিশ্চিত করে
3বৈদ্যুতিক ইন্টারফেসটি প্লাগ-ইন বা সরাসরি তারের বিকল্প হিসাবে নির্বাচন করা যেতে পারে।
অ্যাপ্লিকেশনডিফারেনশিয়াল প্রেসার ট্রান্সমিটার:
1. পেট্রোলিয়াম, রাসায়নিক, শক্তি এবং জলবিদ্যুৎ শিল্পের পাইপলাইনে বিভিন্ন গ্যাস বা তরলগুলির বৈচিত্র্য চাপ পরিমাপের জন্য উপযুক্ত।
2. পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যুৎ, বিদ্যুৎ উৎপাদন এবং জলবিদ্যুৎ ইত্যাদি শিল্পের সাইটে প্রক্রিয়ায় প্রয়োগ করা হয়
3. পাইপলাইন এবং চুলা চেম্বার জন্য চাপ পরিমাপ
| পারফরম্যান্স প্যারামিটার |
| পরিমাপ পরিসীমা |
০-১০ কেপিএ...~২ এমপিএ |
| চাপের ধরন |
বৈষম্যমূলক চাপ |
| একতরফা ওভারলোড |
নামমাত্র পরিসরের ≤3 গুণ |
| স্ট্যাটিক চাপ |
ন্যূনতম মান নামমাত্র পরিসরের ৫ গুণ বা ৭ এমপিএ |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস |
±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্য |
±0.03% (সাধারণ) ±0.05%FS (সর্বোচ্চ) |
| হাইস্টেরেসিস |
±0.03% (সাধারণ) ±0.05%FS (সর্বোচ্চ) |
| দীর্ঘমেয়াদী স্থিতিশীলতা |
±0.5% F.S/Year ((≤200KPa) ±0.2% F.S/Year ((>200KPa) |
| শূন্য তাপমাত্রা ড্রিফ্ট |
±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| স্প্যান তাপমাত্রা ড্রিফ্ট |
±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| ক্ষতিপূরণ তাপমাত্রা |
0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
| অপারেটিং তাপমাত্রা |
-৩০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা |
-40°C থেকে 100°C |
| কম্পন |
10g,55Hz ~ 2kHz |
| আবাসনের উপাদান |
304৩১৬ লিটার |
| ডায়াফ্রাগমের উপাদান |
৩১৬ এল |
| আইসোলেশন প্রতিরোধের |
100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং |
স্বতন্ত্রভাবে নিরাপদ এবং বিস্ফোরণ-প্রতিরোধী |
| সুরক্ষা রেটিং |
আইপি ৬৫ |
| ওজন |
~০.৪৫ কেজি |
| আউটপুট সংকেত |
সরবরাহ ভোল্টেজ |
আউটপুট প্রকার |
| ৪-২০ এমএ |
12 ~ 30VDC |
2/3/4 তারের |
| 0~10/20mA |
3 তারের |
| ০/১ থেকে ৫ ভোল্ট |
| 0.৫-৪.৫ ভোল্ট |
৫ ভিডিসি |
1পণ্য নির্বাচন করার সময়, দয়া করে নিশ্চিত করুন যে পরিমাপ মাধ্যমটি পণ্যের যোগাযোগের অংশগুলির সাথে সামঞ্জস্যপূর্ণ।
2. নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য, পরিমাপ পয়েন্ট এবং ট্রান্সমিটার মধ্যে একটি তিন-ভালভ ম্যানিফোল্ড ইনস্টল করার পরামর্শ দেওয়া হয়,ট্রান্সমিটারের ধনাত্মক এবং নেতিবাচক চাপ চেম্বারে ধীর এবং অভিন্ন চাপ প্রয়োগ নিশ্চিত করা.

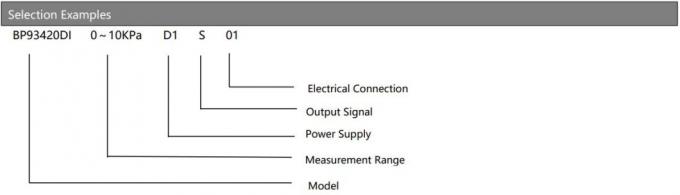

| অর্ডার গাইডঃ |
| BP93420XX |
চাপ ট্রান্সমিটার |
| |
কোড |

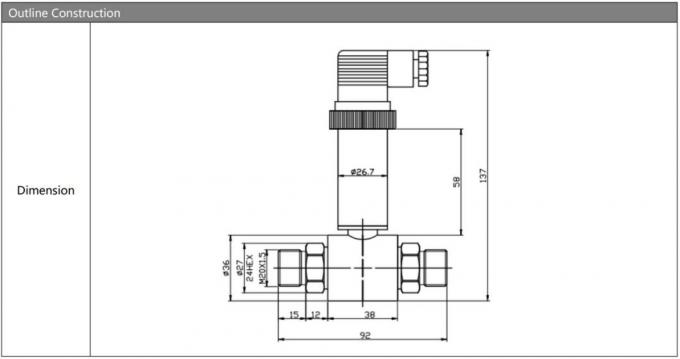

কাঠামোর রূপরেখা |
| ডিআইআই |
ডিফারেনশিয়াল চাপ ট্রান্সমিটার
|
| |
পরিমাপ পরিসীমা |
০-১০ কেপিএ...~২ এমপিএ |
| |
কোড |
পাওয়ার সাপ্লাই |
| ডি১ |
24VDC |
| ডি২ |
৫ ভিডিসি |
| ডি৩ |
অন্যান্য |
| |
কোড |
আউটপুট সংকেত |
| এস১ |
4~20mADC |
এস৫ |
0~20mADC |
| এস২ |
১-৫ ভিডিসি |
এস৬ |
0~10VDC |
| এস৩ |
0 ~ 5VDC |
এস৭ |
0.5~4.5VDC |
| এস৪ |
0~10mADC |
|
|
| |
কোড |

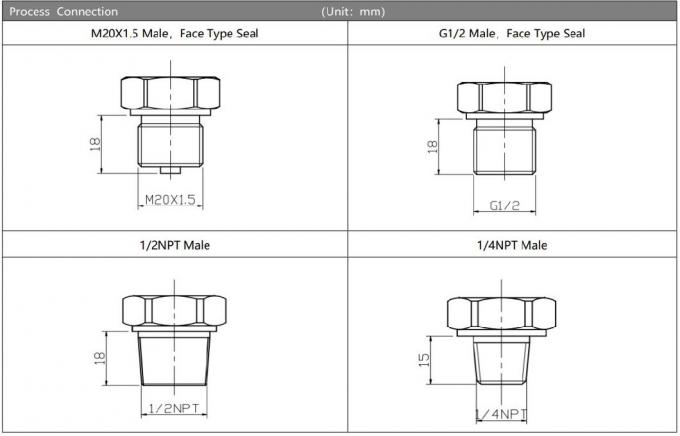

চাপ সংযোগ |
| J1 |
M20×1.5 পুরুষ |
| J2 |
G1/2 পুরুষ |
| J3 |
G1/4 পুরুষ |
| J4 |
১/২ এনপিটি পুরুষ |
| J5 |
অন্যান্য |
| |
কোড |

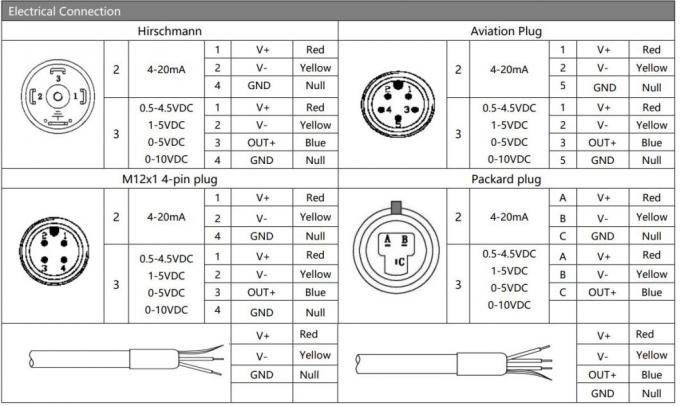

বৈদ্যুতিক সংযোগ |
| বি১ |
হিরশম্যান |
| বি২ |
পি জি ৭ প্লাগ |
| বি৩ |
সিলড ক্যাবল আউটপুট |
| বি৪ |
অন্যান্য |
| |
কোড |
চাপের ধরন |
| ডি |
বৈষম্যমূলক চাপ |
1প্রশ্ন: আপনার চাপ সেন্সর ট্রান্সমিটারগুলির বৈশিষ্ট্য কি?
উঃ উচ্চ নির্ভুলতা, স্থায়িত্ব, এবং চমৎকার কর্মক্ষমতা। কাস্টমাইজেশন উপলব্ধ।
2প্রশ্ন: আমি কি বিশেষ স্পেসিফিকেশন কাস্টমাইজ করতে পারি?
উত্তরঃ হ্যাঁ, আমাদের প্রকৌশলীরা নির্দিষ্ট চাহিদা পূরণের জন্য পণ্যগুলিকে কাস্টমাইজ করতে পারেন। আমরা OEM এবং ODM পরিষেবা প্রদান করি
3প্রশ্ন: আপনার উৎপাদন ক্ষমতা কত?
উঃ আমাদের উত্পাদন সুবিধা প্রতি মাসে 30,000 চাপ সেন্সর ট্রান্সমিটার পর্যন্ত উত্পাদন করতে পারে, তাই আমরা বড় আকারের আদেশের চাহিদা পূরণের সম্পূর্ণ সক্ষম।এটি সুষ্ঠু উৎপাদন এবং বিতরণ সময়সূচী নিশ্চিত করার জন্য আমাদের বিক্রয় দলের সাথে যোগাযোগ করার পরামর্শ দেওয়া হয়.
