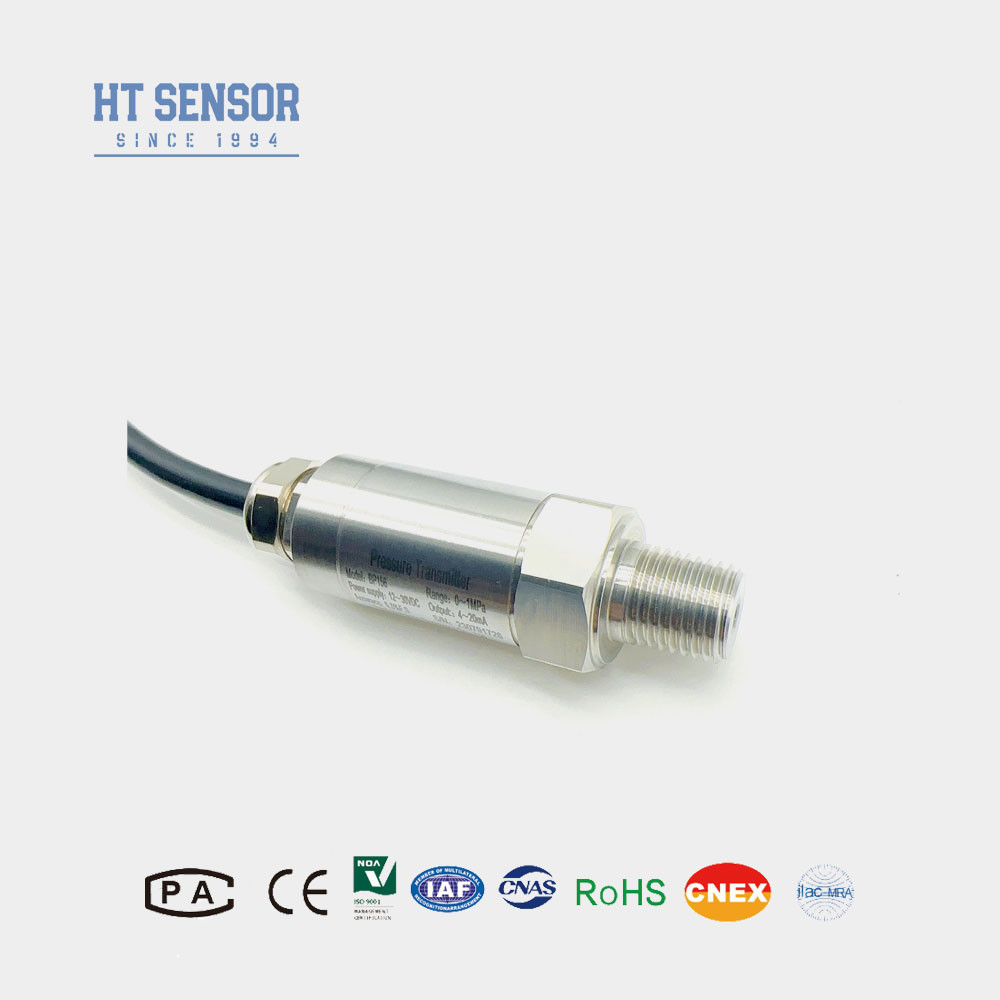

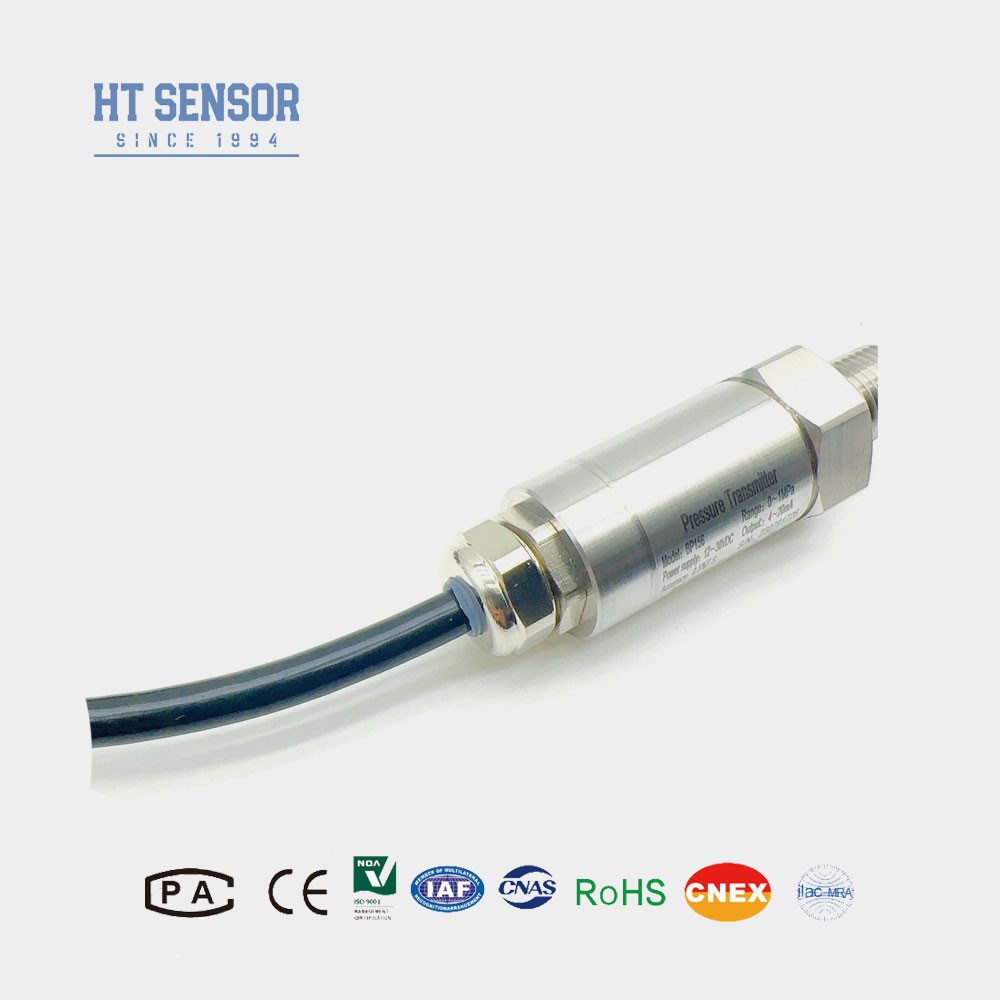

BP9325-I2C স্টেইনলেস স্টীল উপাদান সঙ্গে শিল্প চাপ সেন্সর স্থায়িত্ব জন্য

BP9325-I2C স্টেইনলেস স্টীল উপাদান সঙ্গে শিল্প চাপ সেন্সর স্থায়িত্ব জন্য

BP9325-I2C সিলিকন পাইজোরেসিটিভ চাপ সেন্সর

শিল্প চাপ সংবেদকের পণ্যের ভূমিকা

BP9325-I2C চাপ সেন্সর আমাদের স্ব-বিকাশিত HT সিরিজ সিলিকন পিজোরেসিটিভ বিচ্ছিন্নতা ঝিল্লি তেল ভরা কোরকে সিগন্যাল পরিমাপ উপাদান হিসাবে গ্রহণ করে।সিগন্যাল প্রসেসিং সার্কিট স্টেইনলেস স্টীল হাউজিং ভিতরে অবস্থিত, সেন্সর সিগন্যালকে স্ট্যান্ডার্ড আইআইসি আউটপুট সিগন্যালে রূপান্তর করে। পণ্যটি উপাদান, অর্ধ-সমাপ্ত পণ্য এবং সমাপ্ত পণ্যগুলির জন্য কঠোর পরীক্ষার এবং বয়সের স্ক্রিনিংয়ের মধ্য দিয়ে গেছে,স্থিতিশীল এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করা.

শিল্প চাপ সংবেদকের পণ্যের বৈশিষ্ট্য

• অর্থনৈতিক এবং কম্প্যাক্ট
• চাপ এবং তাপমাত্রা অর্জনের জন্য দ্বৈত ২৪-বিট এডিসি
• স্ট্যান্ডার্ড আই২সি যোগাযোগ প্রোটোকল
• সমস্ত স্টেইনলেস স্টীল উপাদান

যোগাযোগ প্রোটোকল

BP-I2C বাহ্যিক ডিভাইসের সাথে যোগাযোগের জন্য I2C বাস প্রোটোকল ব্যবহার করে। সমস্ত ডেটা যোগাযোগ MSB থেকে শুরু হয়, ডিফল্ট 7-বিট I2C ডিভাইসের ঠিকানা 0x78।BP-IIC একটি I2C দাস ডিভাইস হিসাবে কাজ করে, এবং মাস্টার ডিভাইস নিম্নলিখিত কমান্ড ফরম্যাট ব্যবহার করে এটির সাথে যোগাযোগ করতে পারেন::

যখন BP-I2C ডিজিটাল আউটপুট সেট করা হয় (I2C 0xAC কমান্ড ব্যবহার করে), B[23:0] যথাক্রমে তিনটি বাইটে আউটপুট হবে। ব্যবহারকারীরা নিম্নলিখিত সূত্র ব্যবহার করে সহজে শতাংশে রূপান্তর করতে পারেনঃ

ক্যালিব্রেটেড ৫-বাইটের ডেটা পড়ার জন্য 0xAC I2C কমান্ড ব্যবহার করার সময়, তাপমাত্রার তথ্য ১৬-বিট ডেটার শেষ দুটি বাইট দ্বারা সরবরাহ করা হয়।ব্যবহারকারীরা সহজেই নিম্নলিখিত সূত্র ব্যবহার করে প্রকৃত তাপমাত্রায় T মান রূপান্তর করতে পারেন:

দ্রষ্টব্যঃ সেন্টার ডিফল্ট 10% ~ 90%, সেন্সর সেন্টার শূন্য পয়েন্ট 10% এর সাথে মিলে যায়, পূর্ণ পয়েন্ট 90% এর সাথে মিলে যায়। সেন্সর ডিফল্ট তাপমাত্রা মানগুলি আউটপুট করে না।তাপমাত্রা আউটপুট কাস্টমাইজেশন প্রয়োজন.
