Model NO.: | BP156 | Housing Material: | 304S.S or 316L |
---|---|---|---|
Pressure Type: | Gauge Pressure, Absolute , Sealed Pressure | Trademark: | HTsensor |
Origin: | Baoji China | OEM: | Yes |
Measuring Medium: | Liquid,Gas,Oil | নির্ভুলতা গ্রেড: | ≤0.5%F.S |
চাপ পরিসীমা: | 0kpa~10kpa...20MPa | Output: | 4-20mA /0.5-4.5Vdc and so on |
বিশেষভাবে তুলে ধরা: | রেফ্রিজারেশন সরঞ্জাম চাপ ট্রান্সমিটার সেন্সর,বায়ু সংকোচকারী চাপ ট্রান্সমিটার সেন্সর,Oem চাপ ট্রান্সমিটার সেন্সর |

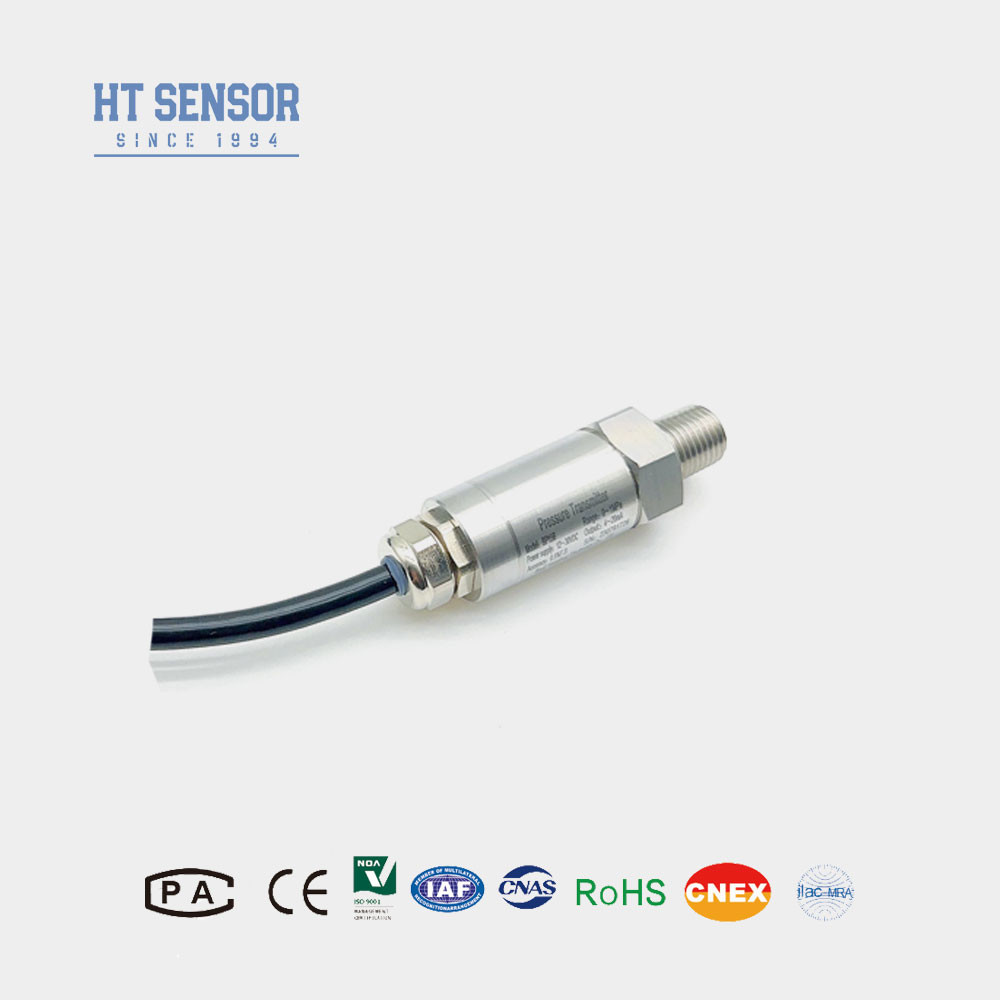

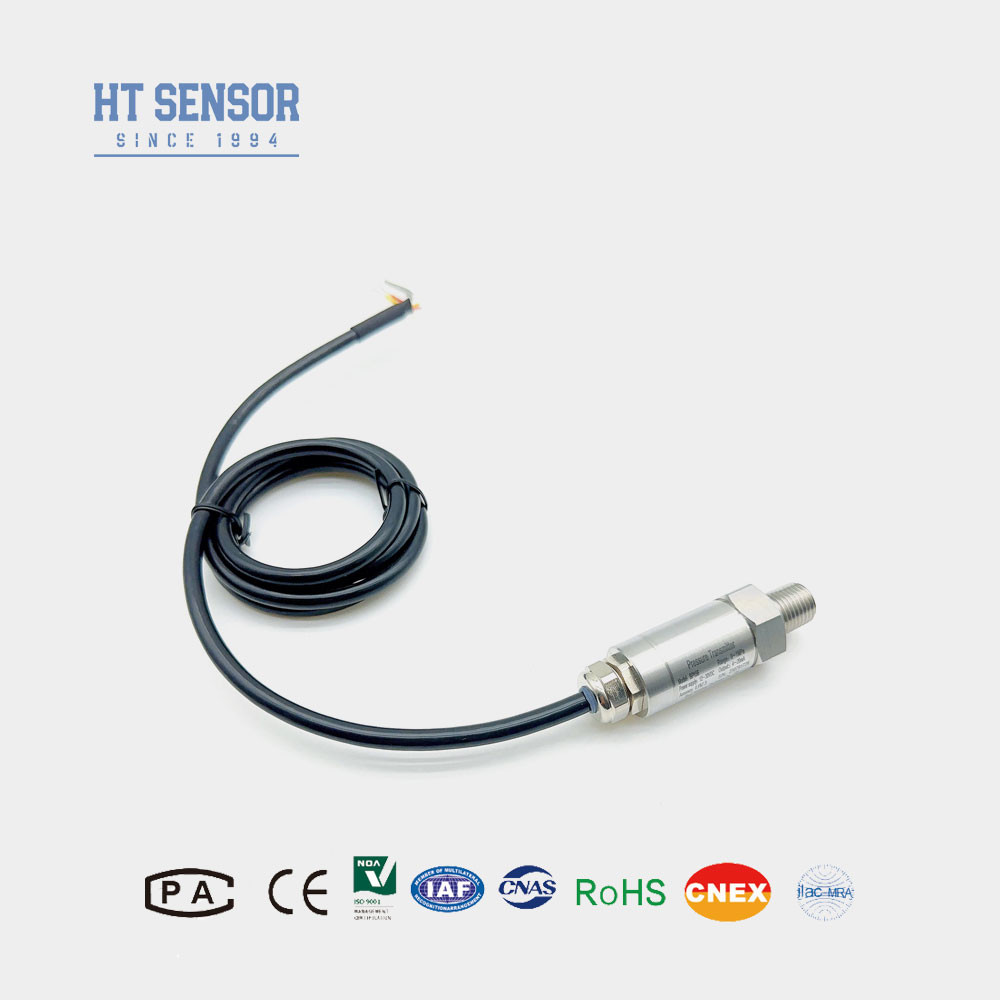

BP156 চাপ ট্রান্সমিটার
চাপ ট্রান্সমিটার সেন্সর প্রবর্তনঃ
BP156 চাপ ট্রান্সমিটার সেন্সর একটি ব্যয়বহুল পণ্য যা বিশেষভাবে বায়ু সংকোচকারী এবং রেফ্রিজারেশন সরঞ্জামগুলির জন্য তৈরি করা হয়েছে।এটি সর্বশেষ প্রযুক্তি একীভূত এবং আমাদের কোম্পানীর দ্বারা উন্নত উচ্চ কার্যকারিতা PCB সার্কিট দিয়ে সজ্জিত করা হয়প্রতিটি পণ্য কঠোর পক্বতা এবং পরীক্ষা, এবং স্বাধীন পরিদর্শক এর রিপোর্ট আছে, ব্যাপকভাবে অন্যান্য এলাকায় ব্যবহার করা হয়েছে।
পণ্যের বৈশিষ্ট্যচাপ ট্রান্সমিটার সেন্সর:
1. বিস্তৃত পরিমাপ পরিসীমা, স্টেইনলেস স্টীল কাঠামো, বিভিন্ন চাপ ইন্টারফেস ফর্ম
2কমপ্যাক্ট এবং হালকা ডিজাইন
অ্যাপ্লিকেশনচাপ ট্রান্সমিটার সেন্সর:
1৩১৬ লিটার স্টেইনলেস স্টীল দিয়ে অ-ক্ষয়কারী গ্যাস এবং তরলগুলির চাপ পরিমাপ।
2. সামুদ্রিক ও বিমান শিল্পে প্রয়োগ করা হয়।
চাপ ট্রান্সমিটার সেন্সরের পারফরম্যান্স প্যারামিটারঃ | |
পরিমাপ পরিসীমা | 0kPa ~ 10kPa...20MPa |
চাপের ধরন | পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
অতিরিক্ত লোড | নামমাত্র পরিসরের ≤ ১.৫ গুণ |
নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস | ±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
পুনরাবৃত্তিযোগ্যতা& হাইস্টেরেসিস | 0.০২% F.S. (টাইপ) ০.০৫% F.S. (ম্যাক্স) |
দীর্ঘমেয়াদী স্থিতিশীলতা | ± 0.1% F.S./Year ((টাইপ) ± 0.2% F.S./Year ((ম্যাক্স) |
শূন্য বিন্দু তাপমাত্রা বিচ্যুতি | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
ফ্রিকোয়েন্সি প্রতিক্রিয়া | 2.4Khz |
ক্ষতিপূরণ তাপমাত্রা | 0-70oC ((≤10mpa, কাস্টমাইজযোগ্য) |
অপারেটিং তাপমাত্রা | -২০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস |
সংরক্ষণ তাপমাত্রা | -৪০ ডিগ্রি সেলসিয়াস থেকে ১২০ ডিগ্রি সেলসিয়াস |
কম্পন | 10g,55Hz ~ 2kHz |
আবাসনের উপাদান | 304৩১৬ লিটার |
ডায়াফ্রাগমের উপাদান | ৩১৬ এল |
আইসোলেশন প্রতিরোধের | 100MΩ 100VDC |
বিস্ফোরণ প্রতিরোধী রেটিং | Ex ia IIC T6 Ga |
সুরক্ষা রেটিং | আইপি ৬৫ |
ও-রিং সিল | ফ্লোরো কাঁচামাল |
ওজন | ~০.২৫ কেজি |
নির্বাচনের উদাহরণ |
অর্ডার করার পরামর্শ |
1পণ্য নির্বাচন করার সময়, দয়া করে নিশ্চিত করুন যে পরীক্ষার মাধ্যমটি পণ্যটির যোগাযোগের অংশের সাথে সামঞ্জস্যপূর্ণ।
2. অর্ডার দেওয়ার সময়, দয়া করে মনে রাখবেন যে বিস্ফোরণ-প্রতিরোধী পণ্যগুলির মধ্যে ডিজিটাল ডিসপ্লে হেড অন্তর্ভুক্ত নেই।
3. পণ্যের নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য, আপনাকে সাইটে বজ্রপাত সুরক্ষা ডিভাইস ইনস্টল করার পরামর্শ দেওয়া হচ্ছে এবং পণ্য এবং পাওয়ার সাপ্লাই নির্ভরযোগ্যভাবে গ্রাউন্ড করা হয়েছে তা নিশ্চিত করুন।
4. চাপ ট্রান্সমিটার তারের polyvinyl ক্লোরাইড হয়, তরল স্তর তারের ডিফল্ট দৈর্ঘ্য 1.5m হয়, এবং তিনটি উপকরণ থেকে পছন্দ করে নিন। যদি কোন বিশেষ নির্দেশাবলী নেই,পলিথিলিন তারের উপাদান ব্যবহার করা যেতে পারেযদি আপনার অন্য কোন ক্যাবল উপাদান প্রয়োজন হয়, তাহলে দয়া করে অর্ডার ফর্মে তা উল্লেখ করুন।
5. শক্তিশালী কম্পন, তাত্ক্ষণিক প্রভাব শক্তি, শক্তিশালী ইলেক্ট্রোম্যাগনেটিক বা আরএফ হস্তক্ষেপের মতো বিশেষ প্রয়োজনীয়তার ক্ষেত্রে, দয়া করে আমাদের জানান এবং আদেশে উল্লেখ করুন।
চাপ ট্রান্সমিটার সেন্সরের অর্ডার গাইড | |||||||||
BP15X | অ্যানালগ চাপ ট্রান্সমিটার | ||||||||
কোড | কাঠামোর রূপরেখা | ||||||||
5 | প্যাকার্ড প্লাগ | 6 | সিলড ডাইরেক্ট আউটপুট তারের 1.5 মিটার | ||||||
7 | মিনি হিরশম্যান সংযোগকারী | 8 | বড় হিরশম্যান সংযোগকারী | ||||||
পরিমাপ পরিসীমা | 0kPa ~ 10kPa...5MPa | ||||||||
(0-X) কেপিএ অথবা এমপিএ |
এক্সঃ প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে | ||||||||
কোড | পাওয়ার সাপ্লাই | ||||||||
ডি১ | 24VDC | ||||||||
ডি২ | ৫ ভিডিসি | ||||||||
ডি৩ | অন্যান্য | ||||||||
কোড | আউটপুট সংকেত | ||||||||
এস১ | 4~20mADC | এস৫ | 0~20mADC | ||||||
এস২ | ১-৫ ভিডিসি | এস৬ | 0~10VDC | ||||||
এস৩ | 0 ~ 5VDC | এস৭ | 0.5~4.5VDC | ||||||
এস৪ | 0~10mADC | ||||||||
কোড | চাপ সংযোগ | ||||||||
J1 | এম২০×১।5 | ||||||||
J2 | G1/2 | ||||||||
J3 | G1/4 | ||||||||
J4 | ৭/১৬-২০ ইউএনএফ | ||||||||
J5 | অন্যান্য ((¢50.4 ফ্ল্যাঞ্জ) | ||||||||
কোড | বৈদ্যুতিক সংযোগ | ||||||||
বি১ | হিরশম্যান | ||||||||
বি২ | পি জি ৭ | ||||||||
বি৩ | ক্যাবল সিল আউটলেট 1.5 মিটার | ||||||||
বি৪ | অন্যান্য | ||||||||
কোড | চাপের ধরন | ||||||||
জি | পরিমাপ চাপ | ||||||||
এ | পরম চাপ | ||||||||
এস | সিল করা রেফারেন্স চাপ |
