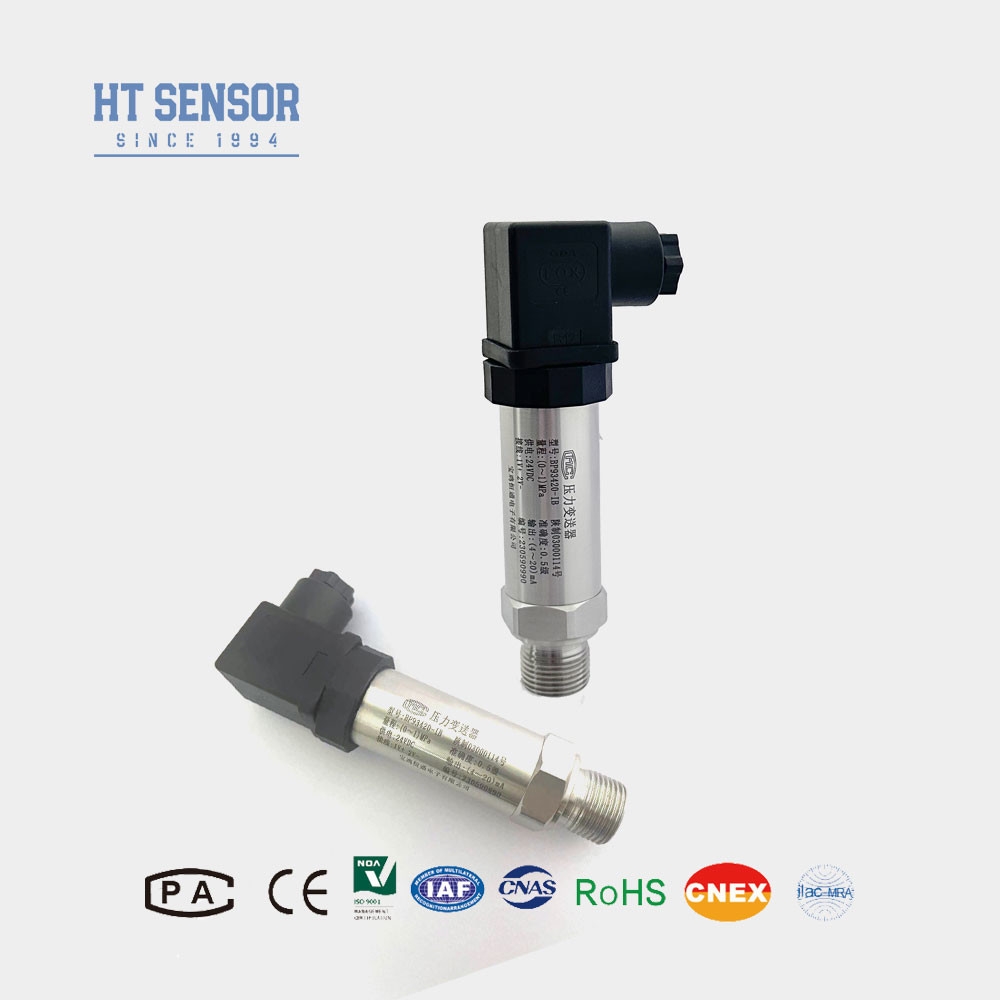

উচ্চ নির্ভুলতা BP93420IB চাপ ট্রান্সমিটার সেন্সর বিগ DIN 0.25% সাধারণ নির্ভুলতার সাথে
পণ্যের বিবরণ
| মডেল নং।: | BP93420-IB | শক্তি: | 5VDC/24VDC |
|---|---|---|---|
| সুরক্ষা রেটিং: | আইপি ৬৫ | দীর্ঘমেয়াদী স্থিতিশীলতা: | +-০.১৫%F.S/Year ((টাইপ) |
| আবাসনের উপাদান: | 316L. অথবা 304SS | চাপের ধরন: | পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| ট্রেডমার্ক: | এইচটি সেন্সর | পরিমাপ মাধ্যম: | বায়ু. জল তেল |
| নির্ভুলতা গ্রেড: | <i>0.5%.</i> <b>0.5%।</b> <i>0.25%</i> <b>0.25%</b> | চাপ পরিসীমা: | -১০০ কেপিএ-০এ...১০০ এমপিএ |
| বিশেষভাবে তুলে ধরা |
উচ্চ নির্ভুলতা চাপ ট্রান্সমিটার সেন্সর,বিগ ডিআইএন চাপ ট্রান্সমিটার সেন্সর,0.২৫% সাধারণ নির্ভুলতা চাপ ট্রান্সমিটার সেন্সর |
||
পণ্য বিবরণ
উচ্চ নির্ভুলতা BP93420IB চাপ ট্রান্সমিটার সেন্সর বিগ DIN 0.25% সাধারণ নির্ভুলতার সাথে

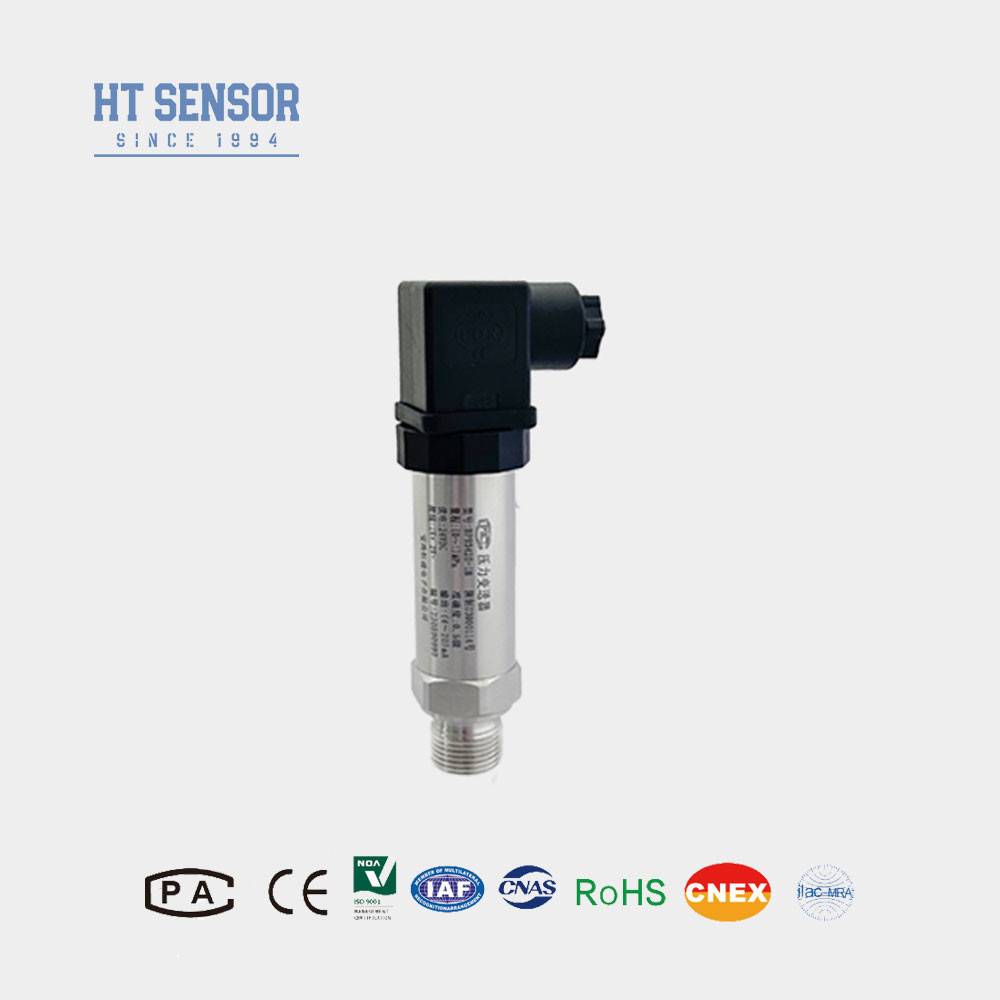

BP93420IB চাপ ট্রান্সমিটার সেন্সর
চাপ ট্রান্সমিটার সেন্সর প্রবর্তনঃ
BP93420IB চাপ ট্রান্সমিটার সেন্সরটি তার প্রাথমিক সংকেত পরিমাপ উপাদান হিসাবে HT সিরিজের বিচ্ছিন্ন সিলিকন বিচ্ছিন্ন তেল কোরকে অন্তর্ভুক্ত করে।এই বিচ্ছিন্ন সিলিকন চাপ সেন্সরগুলি বিশেষভাবে সমালোচনামূলক প্রক্রিয়াগুলির জন্য সুনির্দিষ্ট এবং ধারাবাহিক পরিমাপ প্রদানের জন্য ডিজাইন করা হয়েছেব্যতিক্রমী নির্ভুলতা এবং স্থিতিশীলতার সাথে, এই ছড়িয়ে ছিটিয়ে থাকা সিলিকন চাপ সেন্সরটি শিল্পের বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত,নির্ভরযোগ্য কর্মক্ষমতা প্রদান এবং সর্বোত্তম প্রক্রিয়া নিয়ন্ত্রণ নিশ্চিত.
| চাপ ট্রান্সমিটার সেন্সরের পারফরম্যান্স প্যারামিটার | |
| পরিমাপ পরিসীমা | - ১০০ কেপিএ... ০ কেপিএ ~ ১০ কেপিএ... ১০০ এমপিএ |
| চাপের ধরন | পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড | নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস | ±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্য | 0.১% এফএস |
| হাইস্টেরেসিস | 0.১% এফএস |
| দীর্ঘমেয়াদী স্থিতিশীলতা | ±0.1% F.S./Year ((সাধারণ) ±0.2% F.S./Year ((সর্বোচ্চ) |
| শূন্য বিন্দু তাপমাত্রা বিচ্যুতি | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| ক্ষতিপূরণ তাপমাত্রা | 0-70oC ((≤10mpa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা | -২০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা | -৪০ ডিগ্রি সেলসিয়াস থেকে ১২০ ডিগ্রি সেলসিয়াস |
| কম্পন | 10g,55Hz ~ 2kHz |
| আবাসনের উপাদান | 304৩১৬ লিটার |
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল |
| আইসোলেশন প্রতিরোধের | 100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং | Ex db IIC T6 গিগাবাইট |
| সুরক্ষা রেটিং | আইপি ৬৫ |
| ও-রিং সিল | ফ্লোরো কাঁচামাল |
| ওজন | ~০.১৫ কেজি |
| আউটপুট সংকেত | সরবরাহ ভোল্টেজ | আউটপুট প্রকার |
| ৪-২০ এমএ | 12 ~ 30VDC | 2/3/4 তারের |
| 0~10/20mA | 3 তারের |
|
| ০/১ থেকে ৫ ভোল্ট | ||
| 0/1~10V | ||
| 0.৫-৪.৫ ভোল্ট | ৫ ভিডিসি |
পণ্যের বৈশিষ্ট্যচাপ ট্রান্সমিটার সেন্সর:
- চাপ ট্রান্সমিটারে একটি বিস্তৃত পরিমাপ পরিসীমা, একটি টেকসই স্টেইনলেস স্টিল কাঠামো এবং বিভিন্ন অ্যাপ্লিকেশন প্রয়োজনের জন্য বিভিন্ন চাপ ইন্টারফেস বিকল্প রয়েছে।
- এর কমপ্যাক্ট এবং হালকা ডিজাইন সহজেই ইনস্টলেশন এবং স্থান-সংকুচিত পরিবেশে সংহত করার অনুমতি দেয়।
- উচ্চ নির্ভুলতার সাথে এবং সম্পূর্ণ স্টেইনলেস স্টিলের কাঠামোর সাথে, এই চাপ ট্রান্সমিটার সঠিক এবং নির্ভরযোগ্য চাপ পরিমাপ নিশ্চিত করে।
- অতিরিক্তভাবে, এটি একটি সুবিধাজনক সাইট চাপ পর্যবেক্ষণ এবং প্রদর্শন জন্য একটি LED বা LCD প্রদর্শন মাথা যোগ করার বিকল্প প্রস্তাব।
অ্যাপ্লিকেশনচাপ ট্রান্সমিটার সেন্সর:
- এই চাপ ট্রান্সমিটারটি বিশেষভাবে অ- ক্ষয়কারী গ্যাস এবং তরলগুলি সঠিকভাবে পরিমাপ করার জন্য ডিজাইন করা হয়েছে, যা বর্ধিত স্থায়িত্ব এবং নির্ভরযোগ্যতার জন্য 316L স্টেইনলেস স্টিলের উপাদান ব্যবহার করে।
- এটি সামুদ্রিক এবং বিমান শিল্পে ব্যাপকভাবে প্রয়োগ করা হয়, যেখানে নিরাপত্তা এবং কর্মক্ষমতা জন্য সঠিক চাপ পরিমাপ অত্যন্ত গুরুত্বপূর্ণ।
- সামুদ্রিক এবং বিমানের পাশাপাশি, এই চাপ ট্রান্সমিটারটি পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যুৎ, বিদ্যুৎ উত্পাদন এবং জলবিদ্যুৎ সহ বিভিন্ন শিল্পের সাইটে প্রক্রিয়াগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
- এটি হাইড্রোলিক এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ ব্যবস্থায়ও ব্যবহৃত হয়, যা সিস্টেমের দক্ষ অপারেশনের জন্য সঠিক চাপ সংবেদন সরবরাহ করে।
| চাপ ট্রান্সমিটার সেন্সরের অর্ডারিং টিপস |
1পণ্য নির্বাচন করার সময়, দয়া করে নিশ্চিত করুন যে পরীক্ষার মাধ্যমটি পণ্যটির যোগাযোগের অংশের সাথে সামঞ্জস্যপূর্ণ।
2. অর্ডার দেওয়ার সময়, দয়া করে মনে রাখবেন যে বিস্ফোরণ-প্রতিরোধী পণ্যগুলির মধ্যে ডিজিটাল ডিসপ্লে হেড অন্তর্ভুক্ত নেই।
3ট্রান্সডুসার এর LCD বা LED ডিসপ্লে হেড দিয়ে অর্ডার করার সময়, ট্রান্সমিটার পাওয়ার 20 VDC এর কম হওয়া উচিত নয়।
4. পণ্যের নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য,এটি ব্যবহারকারীদের সাইটে বজ্রপাত সুরক্ষা ডিভাইস ইনস্টল করার পরামর্শ দেওয়া হয় এবং পণ্য এবং পাওয়ার সাপ্লাই নির্ভরযোগ্যভাবে গ্রাউন্ড করা হয় তা নিশ্চিত করা হয়.
5. ফ্লুরিন রাবারের ও-রিংয়ের নামমাত্র অপারেটিং তাপমাত্রা পরিসীমা -20 °C ~ 250 °C। যখন পণ্যটির অপারেটিং তাপমাত্রা -20 °C এর নিচে থাকে, তখন EPDM O- টাইপ সিলিং রিং নির্বাচন করা উচিত।
6. ডিফল্ট তারের দৈর্ঘ্য 1.5 মিটার এবং তিনটি ধরণের উপকরণ বেছে নেওয়া যায়। বিশেষ নির্দেশাবলী না থাকলে কোনও তার বা পলিথিলিন তারের উপাদান ব্যবহার করা যাবে না।যদি আপনি একটি ভিন্ন তারের উপাদান প্রয়োজন, দয়া করে অর্ডার ফর্মে এটি উল্লেখ করুন।
7. শক্তিশালী কম্পন, তাত্ক্ষণিক প্রভাব শক্তি, শক্তিশালী ইলেক্ট্রোম্যাগনেটিক বা রেডিও ফ্রিকোয়েন্সি হস্তক্ষেপ এবং অন্যান্য বিশেষ প্রয়োজনীয়তা ক্ষেত্রে, আমাদের কোম্পানীর অবহিত করুন এবং আদেশে উল্লেখ করুন।
| চাপ ট্রান্সমিটার সেন্সরের অর্ডার গাইড | ||||||||
| BP93420XX | চাপ ট্রান্সমিটার | |||||||
| কোড | কাঠামোর রূপরেখা | |||||||
| আইবি | সাধারণ চাপ ট্রান্সমিটার | নবম | ডিসপ্লে চাপ ট্রান্সমিটার | |||||
| আইই | শক প্রতিরোধী এভিয়েশন চাপ ট্রান্সমিটার | IIC/III | ইন্ডাস্ট্রিয়াল জেনারেল/ ডিসপ্লে চাপ ট্রান্সমিটার | |||||
| যদি | আর্দ্রতা-প্রতিরোধী চাপ ট্রান্সমিটার | IIE/IIIE | সাধারণ/ডিসপ্লে চাপ ট্রান্সমিটার | |||||
| IN | এয়ার কন্ডিশনার ডেডিকেটেড চাপ ট্রান্সমিটার | |||||||
| আইসি | উচ্চ তাপমাত্রার চাপ ট্রান্সমিটার | |||||||
| IQ1/IQ2 | বড় ডায়াফ্রাম / উচ্চ তাপমাত্রা চাপ ট্রান্সমিটার | |||||||
| পরিমাপ পরিসীমা | -০.1. . .0~001...১০০ এমপিএ | |||||||
| (0-X) কেপিএ বা এমপিএ | এক্সঃ প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে | |||||||
| কোড | পাওয়ার সাপ্লাই | |||||||
| ডি১ | 24VDC | |||||||
| ডি২ | ৫ ভিডিসি | |||||||
| ডি৩ | অন্যান্য | |||||||
| কোড | আউটপুট সংকেত | |||||||
| এস১ | 4~20mADC | এস৫ | 0~20mADC | |||||
| এস২ | ১-৫ ভিডিসি | এস৬ | 0~10VDC | |||||
| এস৩ | 0 ~ 5VDC | এস৭ | 0.5~4.5VDC | |||||
| এস৪ | 0~10mADC | |||||||
| কোড | চাপ সংযোগ | |||||||
| J1 | এম২০×১।5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | ৭/১৬-২০ ইউএনএফ | |||||||
| J5 | অন্যান্য | |||||||
| কোড | বৈদ্যুতিক সংযোগ | |||||||
| বি১ | হিরশম্যান | |||||||
| বি২ | পি জি ৭ প্লাগ | |||||||
| বি৩ | সিলড ক্যাবল আউটপুট | |||||||
| বি৪ | ২০৮৮ শিল্পকৌশল | |||||||
| বি৫ | 2088 ডিসপ্লে সহ ইন্ডাস্ট্রিয়াল কেসিং | |||||||
| বি৬ | অন্যান্য | |||||||
| কোড | চাপের ধরন | |||||||
| জি | পরিমাপ চাপ | |||||||
| এ | পরম চাপ | |||||||
| এস | সিল করা রেফারেন্স চাপ | |||||||
