হাইড্রোলিক এবং নিউম্যাটিক কন্ট্রোল সিস্টেমের জন্য শিল্প চাপ সেন্সর ট্রান্সমিটার
পণ্যের বিবরণ
| মডেল নং।: | BP93420-III | শক্তি: | 12-36Vdc |
|---|---|---|---|
| আউটপুট: | হার্ট অথবা আরএস৪৮৫ সহ ৪-২০ এমএ ক্যান | ওজন: | ~ ০.৮ কেজি |
| চাপের ধরন: | পরিমাপ, পরম চাপ, সিলড চাপ | উৎপত্তি: | বাওজি, চীন |
| Hs কোড: | 9026201090 | কাঠামোর ধরন: | চাপ ট্রান্সমিটার |
| পরিমাপ মাধ্যম: | তরল, গ্যাস, পানীয়ের আঠালো ইত্যাদি | নির্ভুলতা গ্রেড: | 0.৫% এফ.এস. ০.২৫% এফ.এস. |
| চাপ পরিসীমা: | - ১০০ কেপিএ... ০ কেপিএ ~ ১০ কেপিএ... ৬০ এমপিএ | ||
| বিশেষভাবে তুলে ধরা |
নিউম্যাটিক চাপ সেন্সর ট্রান্সমিটার,হাইড্রোলিক চাপ সেন্সর ট্রান্সমিটার,ইন্ডাস্ট্রিয়াল প্রেসার সেন্সর ট্রান্সমিটার |
||
পণ্য বিবরণ
হাইড্রোলিক এবং নিউম্যাটিক কন্ট্রোল সিস্টেমের জন্য শিল্প চাপ সেন্সর ট্রান্সমিটার ট্রান্সমিটার

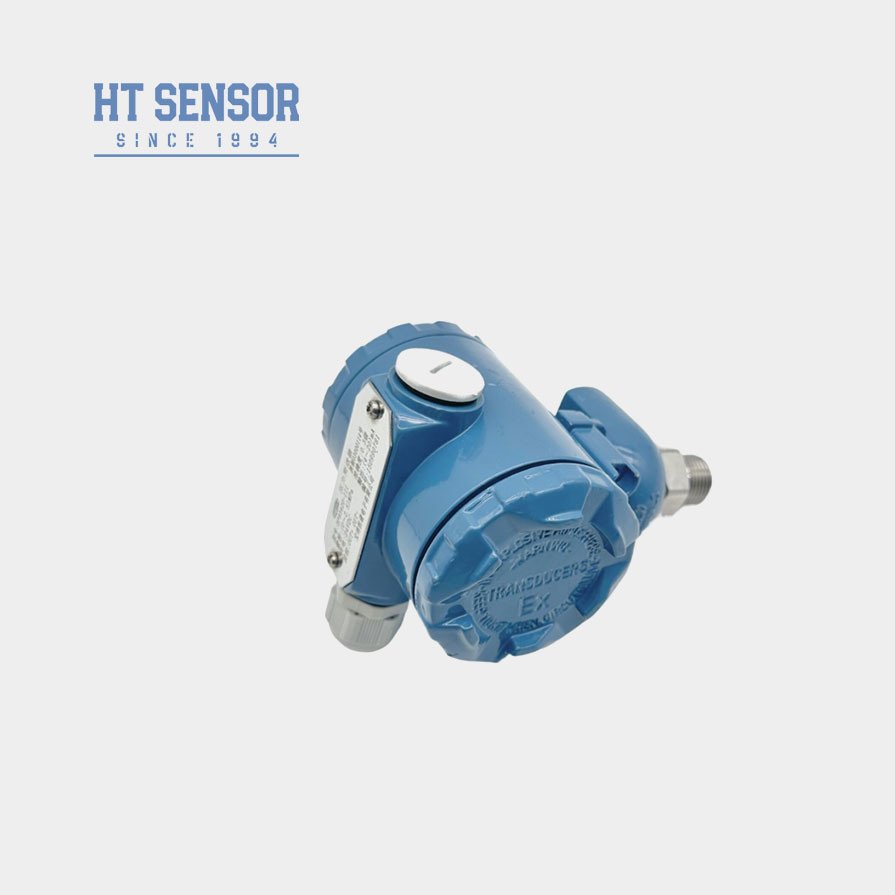

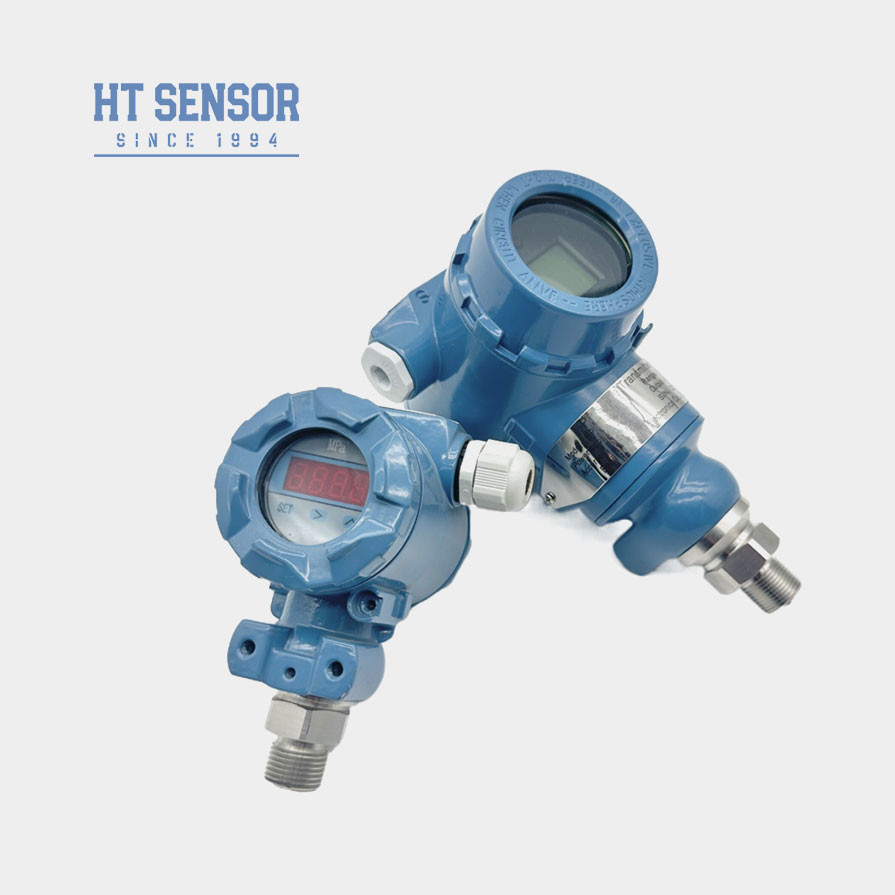

BP93420-IIIশিল্প চাপ সেন্সর
প্রবর্তনশিল্প চাপ সেন্সর:
BP93420-III শিল্প চাপ সেন্সর ট্রান্সমিটার একটি চাপ সেন্সর মডিউল এবং একটি বুদ্ধিমান সার্কিট বোর্ড গঠিত। স্মার্ট সেন্সর অংশ সিলিকন চাপ সেন্সর অন্তর্ভুক্ত,মিটারিং ডায়াফ্রাম ডিটেকশন সার্কিট, তাপমাত্রা সেন্সর এবং তাপমাত্রা ক্ষতিপূরণ সার্কিট।বুদ্ধিমান সার্কিট বোর্ড একটি মাইক্রো কম্পিউটার নিয়ামক এবং একটি পেরিফেরিয়াল সার্কিট দিয়ে গঠিত যা চাপ সংকেতগুলিকে বৈদ্যুতিক সংকেতগুলিতে রূপান্তরিত করে. শিল্পে তরল, গ্যাস বা বাষ্পের চাপ পরিমাপ করতে ব্যবহৃত হয়।
পণ্যের বৈশিষ্ট্যএরশিল্প চাপ সেন্সর:
1. বিস্তৃত পরিমাপ পরিসীমা, বিভিন্ন চাপ ইন্টারফেস ফর্ম এবং আইপি 65 সুরক্ষা স্তর।
2বিভিন্ন আউটপুট সিগন্যাল ফর্ম, নিয়মিত এবং প্রদর্শিত।
3. নিয়ন্ত্রিত শূন্যপয়েন্ট এবং পূর্ণ স্কেল.
4. কোর উচ্চ নির্ভুলতা এবং উচ্চ কর্মক্ষমতা ছড়িয়ে সিলিকন ব্যবহার করেপাইজোরেসিস্টিব চাপ সেন্সর।
অ্যাপ্লিকেশনএরশিল্প চাপ সেন্সর:
1. 316L স্টেইনলেস স্টিলের মধ্যে অ ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপ করার জন্য উপযুক্ত।
2পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যা, বিদ্যুৎ এবং জলবিদ্যুৎ।
3. কঠোর আউটডোর শিল্প পরিবেশে চাপ পরিমাপ এবং নিয়ন্ত্রণ।
4হাইড্রোলিক এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ ব্যবস্থায় ব্যবহৃত হয়।
| পারফরম্যান্স প্যারামিটারশিল্প চাপ সেন্সর | |
| পরিমাপ পরিসীমা | - ১০০ কেপিএ... ০ কেপিএ ~ ১০ কেপিএ... ১০০ এমপিএ |
| চাপের ধরন | পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড | নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস | ±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্য | ≤±0.1% এফএস |
| হাইস্টেরেসিস | ≤±0.1% এফএস |
| দীর্ঘমেয়াদী স্থিতিশীলতা | ±0.1% F.S./Year ((সাধারণ) ±0.2% F.S./Year ((সর্বোচ্চ) |
| শূন্য বিন্দু তাপমাত্রা বিচ্যুতি | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| ফ্রিকোয়েন্সি প্রতিক্রিয়া | 2.4Khz |
| ক্ষতিপূরণ তাপমাত্রা | 0-70oC ((≤10mpa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা | -২০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা | -৪০ ডিগ্রি সেলসিয়াস থেকে ১২০ ডিগ্রি সেলসিয়াস |
| কম্পন | 10g,55Hz ~ 2kHz |
| আবাসনের উপাদান | অ্যালুমিনিয়াম খাদ |
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল |
| আইসোলেশন প্রতিরোধের | 100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং | Ex ia IIC T6 Ga |
| সুরক্ষা রেটিং | আইপি ৬৫ |
| ও-রিং সিল | ফ্লোরো কাঁচামাল |
| ওজন | ~ ১.২ কেজি |
| আউটপুট সংকেত | সরবরাহ ভোল্টেজ | আউটপুট প্রকার |
| ৪-২০ এমএ | 12 ~ 30VDC | 2/3/4 তারের |
| 0~10/20mA | 3 তারের |
|
| ০/১ থেকে ৫ ভোল্ট | ||
| 0/1~10V | ||
| 0.৫-৪.৫ ভোল্ট | ৫ ভিডিসি | |
| RS485 যোগাযোগ প্রোটোকল | 3.6~30V / ব্যাটারি | ৪টি তারের |
| অর্ডার করার পরামর্শ |
1পণ্য নির্বাচন করার সময়, দয়া করে নিশ্চিত করুন যে পরীক্ষার মাধ্যমটি পণ্যটির যোগাযোগের অংশের সাথে সামঞ্জস্যপূর্ণ।
2. অর্ডার দেওয়ার সময়, দয়া করে মনে রাখবেন যে বিস্ফোরণ-প্রতিরোধী পণ্যগুলির মধ্যে ডিজিটাল ডিসপ্লে হেড অন্তর্ভুক্ত নেই।
3. এলসিডি বা এলইডি ডিসপ্লে হেড সহ একটি ট্রান্সমিটার অর্ডার করার সময়, ট্রান্সমিটারের পাওয়ার সাপ্লাই 20VDC এর কম হওয়া উচিত নয়।
4. পণ্যের নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য, আপনাকে সাইটে বজ্রপাত সুরক্ষা ডিভাইস ইনস্টল করার পরামর্শ দেওয়া হচ্ছে এবং পণ্য এবং পাওয়ার সাপ্লাই নির্ভরযোগ্যভাবে গ্রাউন্ড করা হয়েছে তা নিশ্চিত করুন।
5. ফ্লুরিন রাবারের ও-রিংয়ের নামমাত্র অপারেটিং তাপমাত্রা পরিসীমা -20 °C ~ 250 °C। যখন পণ্যটির অপারেটিং তাপমাত্রা -20 °C এর নিচে থাকে, তখন EPDM O- টাইপ সিলিং রিং নির্বাচন করা উচিত।
6. ক্যাবল ডিফল্টরূপে অন্তর্ভুক্ত করা হয় না। যখন সমর্থন ক্যাবল লাইন প্রয়োজন হয়ঃ যদি কোন বিশেষ নির্দেশাবলী না থাকে, পলিথিলিন ক্যাবল উপকরণ ব্যবহার করা যেতে পারে। যদি আপনি একটি ভিন্ন ক্যাবল উপাদান প্রয়োজন,দয়া করে অর্ডার ফর্মে এটি উল্লেখ করুন.
7. শক্তিশালী কম্পন, তাত্ক্ষণিক প্রভাব শক্তি, শক্তিশালী ইলেক্ট্রোম্যাগনেটিক বা আরএফ হস্তক্ষেপের মতো বিশেষ প্রয়োজনীয়তার ক্ষেত্রে, দয়া করে আমাদের জানান এবং আদেশে উল্লেখ করুন।
| অর্ডার গাইড | ||||||||
| BP93420XX | চাপ ট্রান্সমিটার | |||||||
| কোড | কাঠামোর রূপরেখা | |||||||
| আইবি | সাধারণ চাপ ট্রান্সমিটার | নবম | ডিসপ্লে চাপ ট্রান্সমিটার | |||||
| আইই | শক প্রতিরোধী এভিয়েশন চাপ ট্রান্সমিটার | IIC/III | ইন্ডাস্ট্রিয়াল জেনারেল/ ডিসপ্লে চাপ ট্রান্সমিটার | |||||
| যদি | আর্দ্রতা-প্রতিরোধী চাপ ট্রান্সমিটার | IIE/IIIE | সাধারণ/ডিসপ্লে চাপ ট্রান্সমিটার | |||||
| IN | এয়ার কন্ডিশনার ডেডিকেটেড চাপ ট্রান্সমিটার | |||||||
| আইসি | উচ্চ তাপমাত্রার চাপ ট্রান্সমিটার | |||||||
| আইকিউ/আইকিউটি | বড় ডায়াফ্রাম / উচ্চ তাপমাত্রা চাপ ট্রান্সমিটার | |||||||
| পরিমাপ পরিসীমা | - ১০০ কেপিএ... ০ কেপিএ ~ ৩৫ কেপিএ... ৩.৫ এমপিএ | |||||||
| (0-X) কেপিএ বা এমপিএ | এক্সঃ প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে | |||||||
| কোড | পাওয়ার সাপ্লাই | |||||||
| ডি১ | 24VDC | |||||||
| ডি২ | ৫ ভিডিসি | |||||||
| ডি৩ | অন্যান্য | |||||||
| কোড | আউটপুট সংকেত | |||||||
| এস১ | 4~20mADC | এস৫ | 0~20mADC | |||||
| এস২ | ১-৫ ভিডিসি | এস৬ | 0~10VDC | |||||
| এস৩ | 0 ~ 5VDC | এস৭ | 0.5~4.5VDC | |||||
| এস৪ | 0~10mADC | |||||||
| কোড | চাপ সংযোগ | |||||||
| J1 | এম২০×১।5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | ৭/১৬-২০ ইউএনএফ | |||||||
| J5 | অন্যান্য | |||||||
| কোড | বৈদ্যুতিক সংযোগ | |||||||
| বি১ | হিরশম্যান | |||||||
| বি২ | পি জি ৭ প্লাগ | |||||||
| বি৩ | সিলড ক্যাবল আউটপুট | |||||||
| বি৪ | ২০৮৮ শিল্পকৌশল | |||||||
| বি৫ | 2088 ডিসপ্লে সহ ইন্ডাস্ট্রিয়াল কেসিং | |||||||
| বি৬ | অন্যান্য | |||||||
| কোড | চাপের ধরন | |||||||
| জি | পরিমাপ চাপ | |||||||
| এ | পরম চাপ | |||||||
| এস | সিল করা রেফারেন্স চাপ | |||||||
