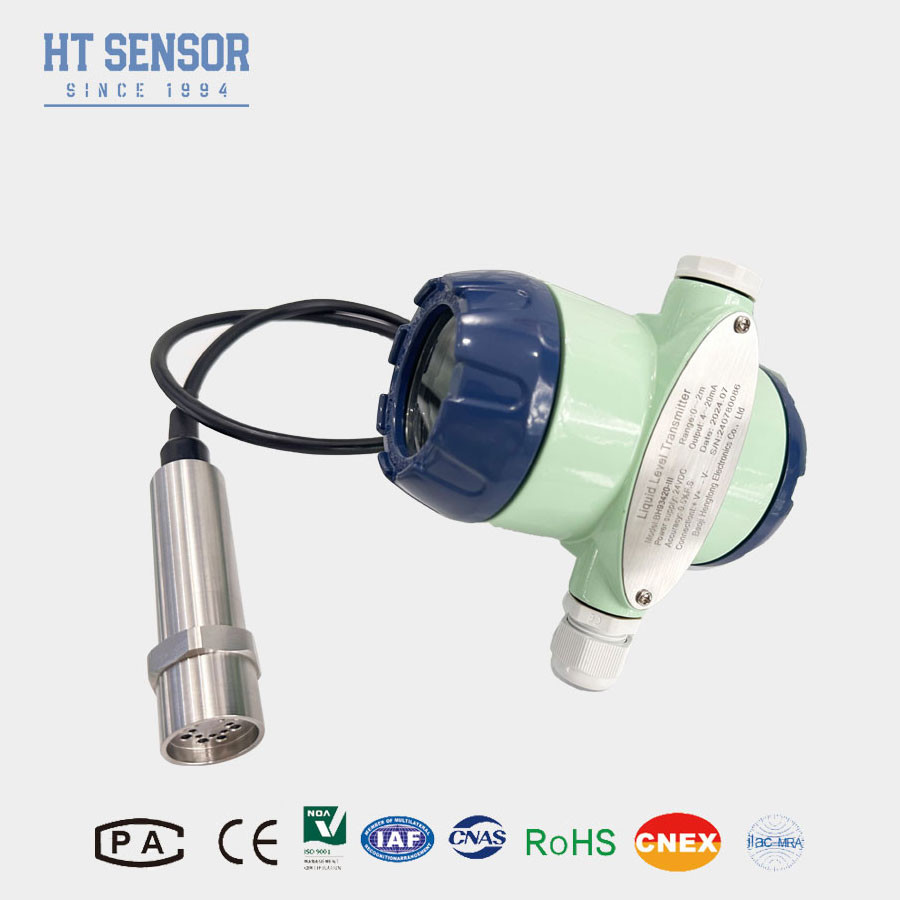

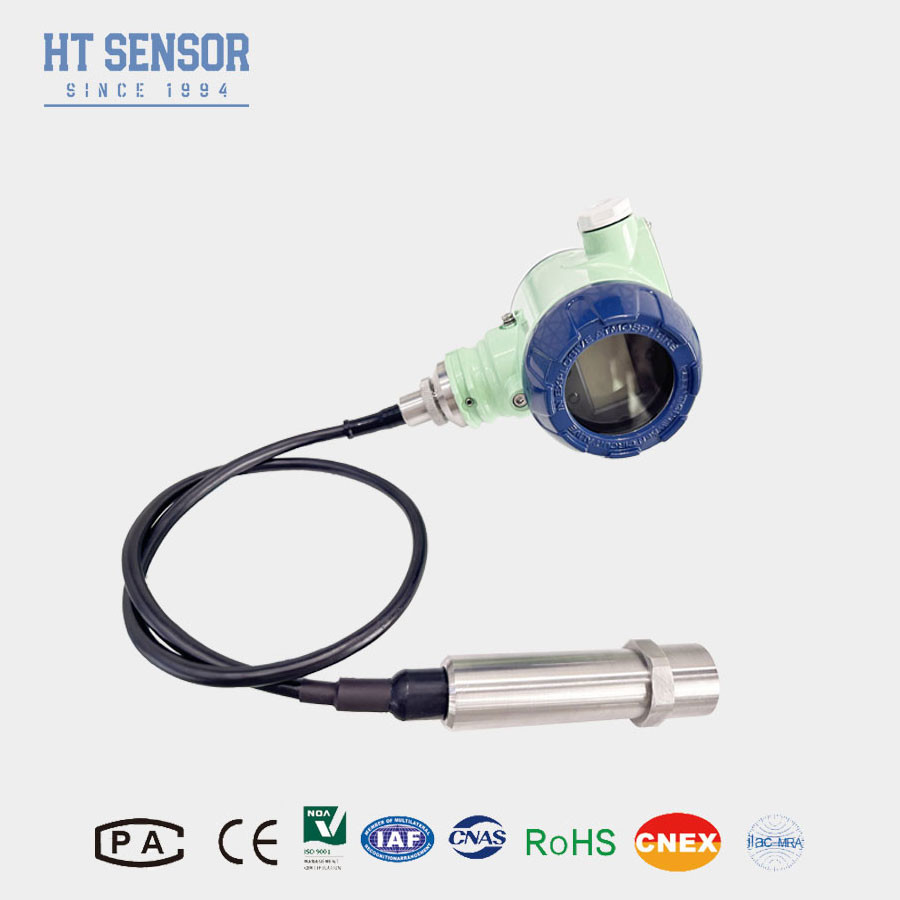

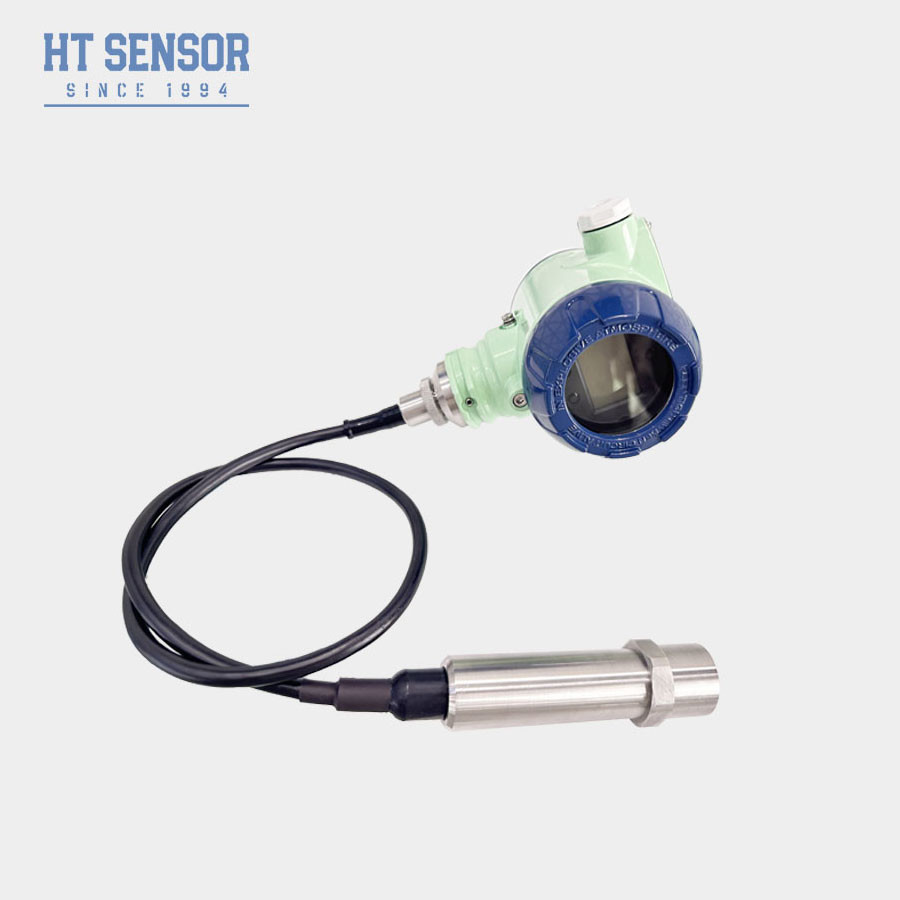

BH93420III তরলস্তরটিরেন্সমিটার
জল স্তর ট্রান্সমিটারের প্রবর্তনঃ
BH93420-IIIপাইজোরিসিটিভ ওয়াটার লেভেল ট্রান্সমিটার সেন্সরের উপর মাধ্যমের চাপ প্রভাব পরিমাপ করে তরল স্তরের উচ্চতা নির্ধারণের জন্য পাইজোরিসিটিভ সেন্সর নীতি গ্রহণ করে।যখন তরল উচ্চতা বৃদ্ধি পায়, সেন্সরের উপর মাধ্যমের চাপ বৃদ্ধি পায়, যার ফলে সেন্সরের প্রতিরোধের মান পরিবর্তিত হয়।Piezoresistive তরল স্তর ট্রান্সমিটার সেন্সর প্রতিরোধের মান পরিবর্তন পরিমাপ করে তরল স্তর উচ্চতা সম্পর্কিত একটি বৈদ্যুতিক সংকেত আউটপুট এটি রূপান্তরট্রান্সমিটার চাপ এবং প্রতিরোধের মধ্যে রৈখিক সম্পর্ক অনুযায়ী তরল স্তরের উচ্চতা সঠিকভাবে গণনা করতে পারে।
পণ্যের বৈশিষ্ট্য:
- স্প্লিট-টাইপ ডিজাইন, সাইটে ওয়্যারিং এবং ক্যালিব্রেশন সহজতর
- এলইডি ডিসপ্লে
- বিস্ফোরণ প্রতিরোধের রেটিংঃ ExiaIICT6
- উচ্চ সুরক্ষাঃ IP68
- ক্যাবলঃ পিই,পিইউ.পিটিএফই
অ্যাপ্লিকেশন:
1. স্টোরেজ ট্যাংক, ট্যাঙ্ক ক্যাবিনেট, পাইপলাইন এবং অন্যান্য পাত্রে স্তর পর্যবেক্ষণ এবং নিয়ন্ত্রণে ব্যাপকভাবে ব্যবহৃত হয়।
2এটি তেল, রাসায়নিক, ফার্মাসিউটিক্যাল এবং অন্যান্য শিল্পে তরল স্টোরেজ এবং পরিবহন ব্যবস্থায় ব্যবহার করা যেতে পারে যাতে তরল স্তরটি নিরাপদ পরিসরের মধ্যে থাকে।
3. পাইজোরেসিস্ট্যান্স তরল স্তর ট্রান্সমিটারটি স্বয়ংক্রিয় নিয়ন্ত্রণ অর্জনের জন্য জল ট্যাঙ্ক, পুল ইত্যাদির তরল স্তর পর্যবেক্ষণের জন্য জল চিকিত্সা সরঞ্জামগুলিতে ব্যবহার করা যেতে পারে।
4এটি খাদ্য প্রক্রিয়াকরণ শিল্পে ক্যানিং, ফিলিং এবং অন্যান্য প্রক্রিয়াগুলির জন্য উপযুক্ত যাতে পণ্যটির তরল স্তরটি মান পূরণ করে।
5. পাইজোরেসিটিভ লেভেল ট্রান্সমিটার পরিবেশগত পর্যবেক্ষণের জন্য ব্যবহার করা যেতে পারে, যেমন নদী, হ্রদ এবং অন্যান্য জলের স্তরের পর্যবেক্ষণ।
6এটি জাহাজের জ্বালানী ট্যাংক, কেবিন ইত্যাদির তরল স্তর পর্যবেক্ষণের জন্য জাহাজ এবং অফশোর ইঞ্জিনিয়ারিংয়ে ব্যবহার করা যেতে পারে।
|
পারফরম্যান্স প্যারামিটারঃ
|
| পরিমাপ পরিসীমা |
0~10m...400mH2O |
| চাপের ধরন |
পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড |
≤ 2X নামমাত্র পরিসীমা |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস |
±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্য |
±0.03% (সাধারণ) ±0.05%FS (সর্বোচ্চ) |
| হাইস্টেরেসিস |
±0.03% (সাধারণ) ±0.05%FS (সর্বোচ্চ) |
| দীর্ঘমেয়াদী স্থিতিশীলতা |
±0.15%F.S/বছর (সর্বোচ্চ) |
| শূন্য তাপমাত্রা ড্রিফ্ট |
±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| স্প্যান তাপমাত্রা ড্রিফ্ট |
±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| ক্ষতিপূরণ তাপমাত্রা |
০-৫০ ডিগ্রি সেলসিয়াস (০-১ মি) ০-২ মিটার); ০-৭০ ডিগ্রি সেলসিয়াস |
| অপারেটিং তাপমাত্রা |
-২০-৮০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা |
-৩০-১০০ ডিগ্রি সেলসিয়াস |
| কম্পন |
10g,55Hz ~ 2kHz |
| শক |
১০০ গ্রাম |
| আবাসনের উপাদান |
অ্যালুমিনিয়াম, l1Cr18Ni9Ti |
| ডায়াফ্রাগমের উপাদান |
316L স্টেইনলেস স্টীল |
| আইসোলেশন প্রতিরোধের |
>=100MΩ@100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং |
ExiaIICT6 |
| সুরক্ষা রেটিং |
আইপি ৬৮ |
| ও-রিং সিল |
ফ্লোরো কাঁচামাল |
| ওজন |
~১.৫ কেজি (বিহীন) ক্যাবল |
| ক্যাবল উপাদান |
পলিথিলিন, পলিউরেথেন, পিটিএফই তার |
| আউটপুট সংকেত |
সরবরাহ ভোল্টেজ |
আউটপুট প্রকার |
| ৪-২০ এমএ |
১৫-৩০ ভিডিসি |
2/3/4 তারের |
| RS485 যোগাযোগ প্রোটোকল |
|
4 তারের |
1অনুগ্রহ করে নিশ্চিত করুন যে পরিমাপ মাধ্যমটি নির্বাচন করার সময় পণ্যের উপাদানগুলির সাথে সামঞ্জস্যপূর্ণ।
2পরিমাপ মাধ্যমের ঘনত্ব নির্দিষ্ট করা উচিত।
3. শক্তিশালী ইলেক্ট্রোম্যাগনেটিক বা রেডিও ফ্রিকোয়েন্সি হস্তক্ষেপের জন্য, দয়া করে আমাদের কোম্পানিতে বিস্তারিত প্রদান করুন এবং এটি অর্ডারে উল্লেখ করুন।
4. পণ্যের নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য, ব্যবহারকারীদের সাইটে বজ্রপাত সুরক্ষা ডিভাইস ইনস্টল করার পরামর্শ দেওয়া হয় এবং পণ্য এবং পাওয়ার সাপ্লাই নির্ভরযোগ্যভাবে গ্রাউন্ড করা হয় তা নিশ্চিত করা হয়।
| অর্ডার গাইডঃ |
| BH93420 |
কোড |
কাঠামোর রূপরেখা |
| |
তৃতীয় |
2088 হাউজিং সহ তরল স্তর ট্রান্সমিটার |
| |
|
পরিমাপ পরিসীমা |
০-১০ মিটার... ৪০০ মিটার |
| |
|
|
কোড |
পাওয়ার সাপ্লাই |
| |
|
|
ডি১ |
24VDC |
| |
|
|
|
কোড |
আউটপুট সংকেত |
| |
|
|
|
এস১ |
4~20mADC |
এস২ |
RS485 |
| |
|
|
|
|
কোড |
বৈদ্যুতিক সংযোগ |
| |
|
|
|
|
বি৫ |
২০৮৮ প্রদর্শন |
| |
|
|
|
|
বি৬ |
৩০৫১এ |
| |
|
|
|
|
|
কোড |
চাপের ধরন |
| |
|
|
|
|
|
জি |
পরিমাপ চাপ |
| |
|
|
|
|
|
এ |
পরম চাপ |
| |
|
|
|
|
|
এস |
সিল করা রেফারেন্স চাপ |
| |
|
|
|
|
|
|
কোড |
উপাদান |
| |
|
|
|
|
|
|
01 |
304 স্টেইনলেস স্টীল |
| |
|
|
|
|
|
|
02 |
316L স্টেইনলেস স্টীল |
| |
|
|
|
|
|
|
|
কোড |
ক্যাবল উপাদান |
| |
|
|
|
|
|
|
|
সি১ |
পিই |
| |
|
|
|
|
|
|
|
সি২ |
পিই |
| |
|
|
|
|
|
|
|
C3 |
পিটিএফই |
