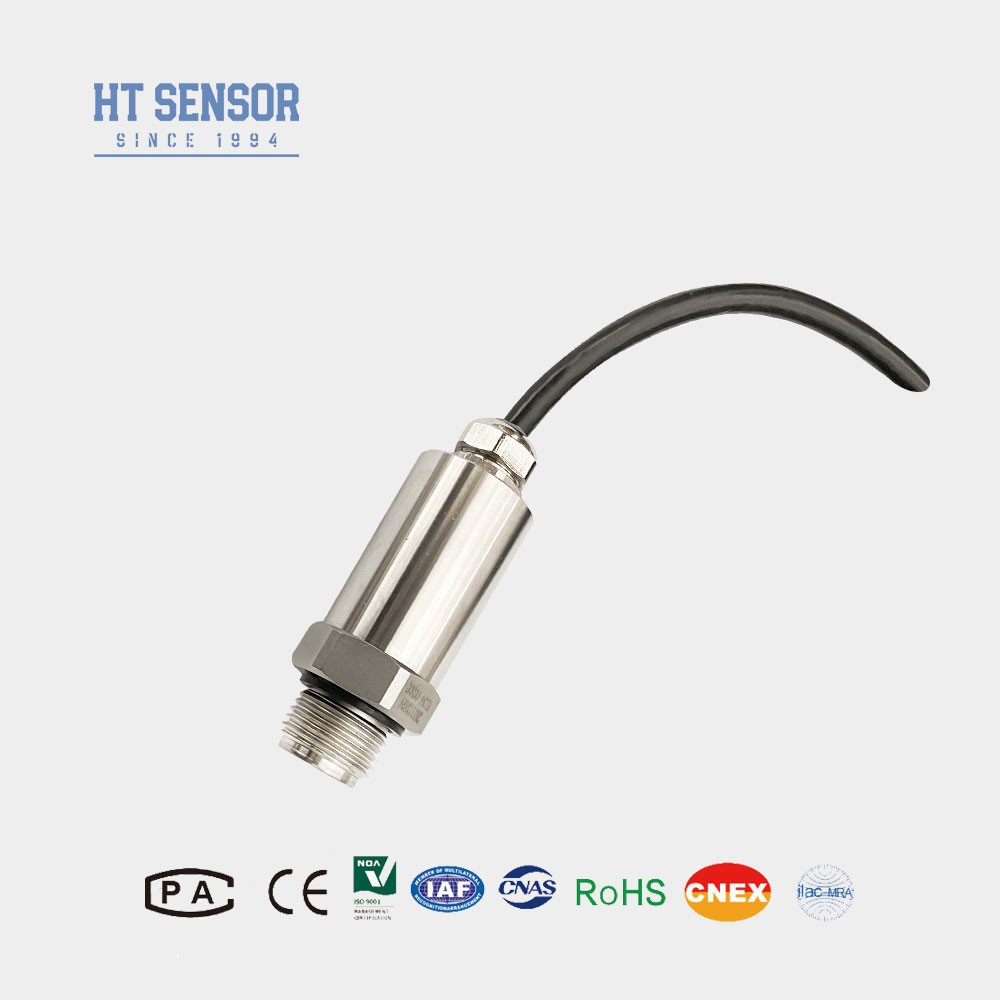

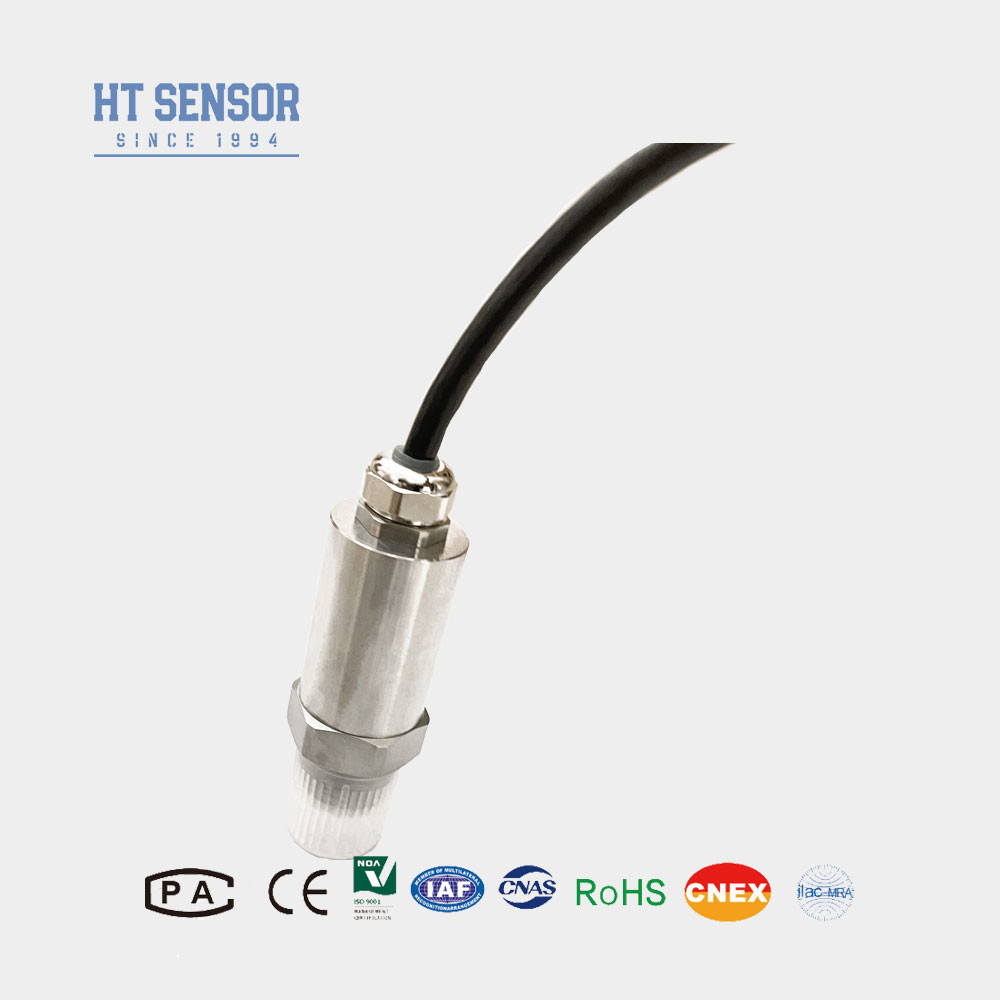

12-32VDC BPHT24-III ইন্ডাস্ট্রিয়াল অটোমেশন কন্ট্রোল সিস্টেম ট্রান্সমিটার জন্য ফ্লাশ ডায়াফ্রাম চাপ সেন্সর
পণ্যের বিবরণ
| মডেল নং।: | BPHT24-III | পরিসীমা: | 0-10kpa~35Mpa |
|---|---|---|---|
| শক্তি: | 12-32 ভিডিসি | আউটপুট: | 4-20mA /0-10VDC ইত্যাদি |
| সংযোগ করুন: | থ্রেড: G1/2 1/2NPT বা M20*1.5 | চাপের ধরন: | পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| প্রকার: | ফ্লাশ ডায়াফ্রাম প্রেসার সেন্সর | পরিমাপ মাধ্যম: | তরল, গ্যাস, পানীয়ের আঠালো ইত্যাদি |
| বিশেষভাবে তুলে ধরা |
BPHT24-III ফ্লাশ ডায়াফ্রাম চাপ সেন্সর,12-32VDC ফ্লাশ ডায়াফ্রাম চাপ সেন্সর |
||
পণ্য বিবরণ
শিল্প স্বয়ংক্রিয়করণ নিয়ন্ত্রণ ব্যবস্থার জন্য BPHT24-III ফ্লাশ ডায়াফ্রাম চাপ সেন্সর
BPHT24 চাপ ট্রান্সমিটার
ফ্লাশ ডায়াফ্রাম চাপ সেন্সর প্রবর্তনঃ
বিপিএইচটি 24 ফ্লাশ ডায়াফ্রাম চাপ সেন্সর ট্রান্সমিটার গহ্বরযুক্ত ফ্ল্যাট ফিল্ম সহ একটি সাধারণভাবে ব্যবহৃত সেন্সর যা শিল্প অটোমেশন নিয়ন্ত্রণ ব্যবস্থায় ব্যবহৃত হয়।এটি স্ট্যান্ডার্ড বৈদ্যুতিক সংকেত চাপ সংকেত রূপান্তর করতে পারেন. এর থ্রেডেড নকশা ইনস্টলেশন খুব সুবিধাজনক করে তোলে, যখন সমতল ফিল্ম কাঠামো আরো স্থিতিশীল পরিমাপ ফলাফল প্রদান করে। উপরন্তু, এই সেন্সর এছাড়াও উচ্চ নির্ভুলতা, উচ্চ নির্ভরযোগ্যতা আছে,এবং অন্যান্য বৈশিষ্ট্য, এবং বিভিন্ন চাপ পরিমাপ অ্যাপ্লিকেশন ব্যাপকভাবে ব্যবহৃত হয়।
পণ্যের বৈশিষ্ট্যফ্লাশ ডায়াফ্রাম চাপ সেন্সর:
1. বিভিন্ন চাপ ইন্টারফেস অপশন
2. মাঝারি স্কেলিং প্রতিরোধ করার জন্য স্বাস্থ্যকর অ্যাপ্লিকেশন জন্য ডিজাইন
3. সম্পূর্ণরূপে স্টেইনলেস স্টীল কাঠামো সঙ্গে উচ্চ নির্ভুলতা
4পরিষ্কার করা সহজ
অ্যাপ্লিকেশনফ্লাশ ডায়াফ্রাম চাপ সেন্সর:
1. 316L এর সাথে অ ক্ষয়কারী গ্যাস এবং তরল পরিমাপের জন্য উপযুক্ত।
2পরিবেশ সুরক্ষা এবং রাসায়নিক শিল্পের জন্য আদর্শ।
3. সামুদ্রিক ও বিমান শিল্পে ব্যবহৃত হয়।
4. চিকিৎসা, বায়োফার্মাসিউটিক্যাল এবং খাদ্য স্বাস্থ্যবিধি শিল্পে ব্যবহারের জন্য উপযুক্ত।
| পারফরম্যান্স প্যারামিটারফ্লাশ ডায়াফ্রাম চাপ সেন্সর | |
| পরিমাপ পরিসীমা | 0~35Kpa...~20MPa |
| চাপের ধরন | পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড | নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস | ±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্যতা& হাইস্টেরেসিস | 0.০২% F.S. (টাইপ) ০.০৫% F.S. (ম্যাক্স) |
| দীর্ঘমেয়াদী স্থিতিশীলতা | ±0.1% F.S./Year ((টাইপ) ±0.2% F.S./Year ((ম্যাক্স) |
| শূন্য বিন্দু তাপমাত্রা বিচ্যুতি | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| ফ্রিকোয়েন্সি প্রতিক্রিয়া | 2.4Khz |
| ক্ষতিপূরণ তাপমাত্রা | 0-70oC ((≤10mpa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা | -২০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা | -৪০ ডিগ্রি সেলসিয়াস থেকে ১২০ ডিগ্রি সেলসিয়াস |
| কম্পন | 10g,55Hz ~ 2kHz |
| আবাসনের উপাদান | 304৩১৬ লিটার |
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল |
| আইসোলেশন প্রতিরোধের | 100MΩ 100VDC |
| সুরক্ষা রেটিং | আইপি ৬৫ |
| ও-রিং সিল | ফ্লোরো কাঁচামাল |
| ওজন | ~০.৫ কেজি |
| আউটপুট সংকেত | সরবরাহ ভোল্টেজ | আউটপুট প্রকার |
| ৪-২০ এমএ | 12 ~ 30VDC | 2/3/4 তারের |
| 0~10/20mA | 3 তারের |
|
| ০/১ থেকে ৫ ভোল্ট | ||
| 0/1~10V | ||
| 0.৫-৪.৫ ভোল্ট | ৫ ভিডিসি | |
| RS485 যোগাযোগ প্রোটোকল | 3.6~30V / ব্যাটারি | ৪টি তারের |
| কাঠামোর রূপরেখাফ্লাশ ডায়াফ্রাম চাপ সেন্সর | |
| মাত্রা | |
| অর্ডার করার পরামর্শ |
- অনুগ্রহ করে নিশ্চিত করুন যে পরীক্ষিত মাধ্যমটি পণ্যটির যোগাযোগের অংশের সাথে সামঞ্জস্যপূর্ণ।
- মনে রাখবেন যে বিস্ফোরণ-প্রতিরোধী পণ্যগুলি অর্ডার দেওয়ার সময় ডিজিটাল ডিসপ্লে হেড সহ আসে না।
- এলসিডি বা এলইডি ডিসপ্লে হেড সহ একটি ট্রান্সমিটার অর্ডার করার সময়, নিশ্চিত করুন যে পাওয়ার সাপ্লাই 20VDC এর কম নয়।
- নির্ভরযোগ্য অপারেশনের জন্য, মাঠে বজ্রপাত সুরক্ষা ডিভাইস ইনস্টল করার পরামর্শ দেওয়া হয় এবং পণ্য এবং পাওয়ার সাপ্লাইয়ের সঠিক গ্রাউন্ডিং নিশ্চিত করা হয়।
- ফ্লুরিন রাবারের ও-রিংয়ের নামমাত্র অপারেটিং তাপমাত্রা পরিসীমা -২০°সি থেকে ২৫০°সি। যদি অপারেটিং তাপমাত্রা -২০°সি এর নিচে থাকে, তাহলে ইপিডিএম ও-রিং বেছে নিন।
- ডিফল্ট ক্যাবল দৈর্ঘ্য 1.5 মিটার, এবং তিনটি ক্যাবল উপকরণ থেকে নির্বাচন করতে হয়। যদি কোন বিশেষ নির্দেশনা দেওয়া হয় না, পলিথিলিন ক্যাবল উপাদান ব্যবহার করা হবে।যদি আপনি একটি ভিন্ন তারের উপাদান প্রয়োজন, দয়া করে এটি অর্ডারে উল্লেখ করুন।
- যদি শক্তিশালী কম্পন, তাত্ক্ষণিক প্রভাব শক্তি, বা শক্তিশালী ইলেকট্রোম্যাগনেটিক বা আরএফ হস্তক্ষেপের মতো বিশেষ প্রয়োজনীয়তা থাকে তবে দয়া করে আমাদের জানান এবং আদেশে এটি নির্দেশ করুন।
| অর্ডার গাইডফ্লাশ ডায়াফ্রাম চাপ সেন্সর | ||||||||
| BPHT24 | চাপ ট্রান্সমিটার | |||||||
| কোড | কাঠামোর রূপরেখা | |||||||
| নবম | ডিসপ্লে চাপ ট্রান্সমিটার | IIC/III | ইন্ডাস্ট্রিয়াল জেনারেল/ ডিসপ্লে চাপ ট্রান্সমিটার | |||||
| টি | উচ্চ তাপমাত্রা প্রতিরোধী চাপ ট্রান্সমিটার | |||||||
| পরিমাপ পরিসীমা | 0~35Kpa...~20MPa | |||||||
| (0-X) কেপিএ বা এমপিএ | এক্সঃ প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে | |||||||
| কোড | পাওয়ার সাপ্লাই | |||||||
| ডি১ | 24VDC | |||||||
| ডি২ | ৫ ভিডিসি | |||||||
| ডি৩ | অন্যান্য | |||||||
| কোড | আউটপুট সংকেত | |||||||
| এস১ | 4~20mADC | এস৫ | 0~20mADC | |||||
| এস২ | ১-৫ ভিডিসি | এস৬ | 0~10VDC | |||||
| এস৩ | 0 ~ 5VDC | এস৭ | 0.5~4.5VDC | |||||
| এস৪ | 0~10mADC | |||||||
| কোড | চাপ সংযোগ | |||||||
| J1 | এম২০×১।5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | ৭/১৬-২০ ইউএনএফ | |||||||
| J5 | অন্যান্য | |||||||
| কোড | বৈদ্যুতিক সংযোগ | |||||||
| বি১ | হিরশম্যান | |||||||
| বি২ | পি জি ৭ প্লাগ | |||||||
| বি৩ | সিলড ক্যাবল আউটপুট | |||||||
| বি৪ | ২০৮৮ শিল্পকৌশল | |||||||
| বি৫ | 2088 ডিসপ্লে সহ ইন্ডাস্ট্রিয়াল কেসিং | |||||||
| বি৬ | অন্যান্য | |||||||
| কোড | চাপের ধরন | |||||||
| জি | পরিমাপ চাপ | |||||||
| এ | পরম চাপ | |||||||
| এস | সিল করা রেফারেন্স চাপ | |||||||
