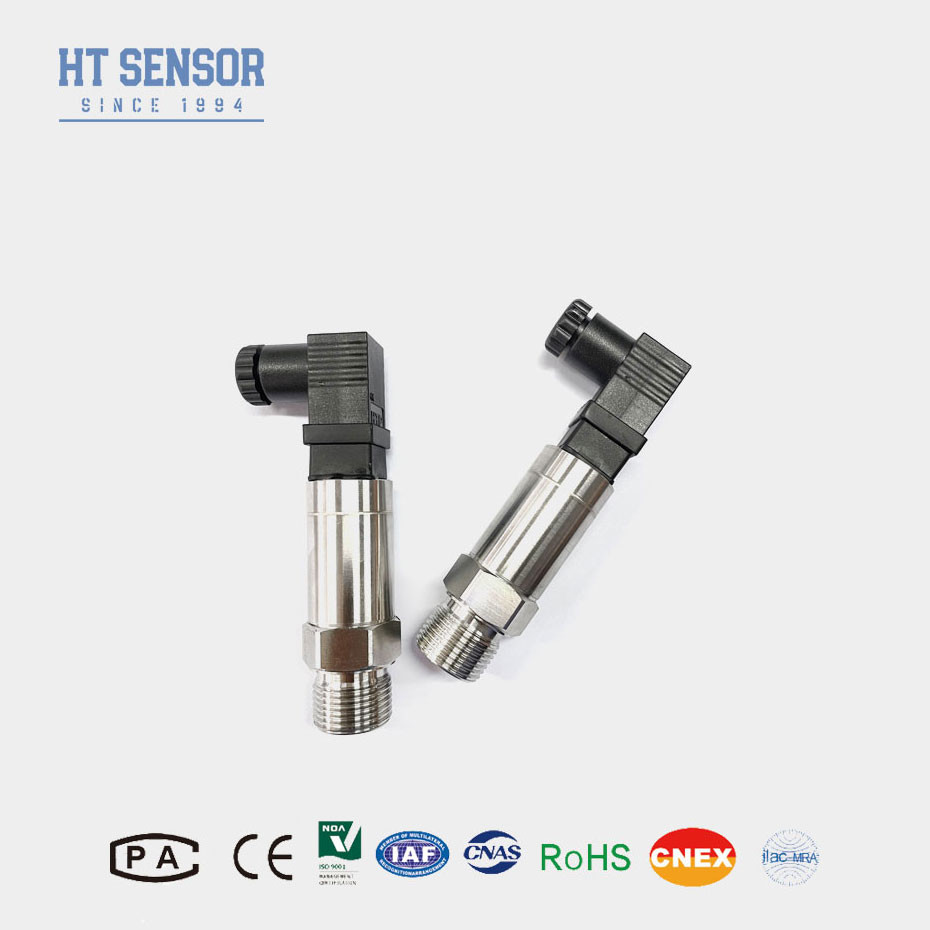

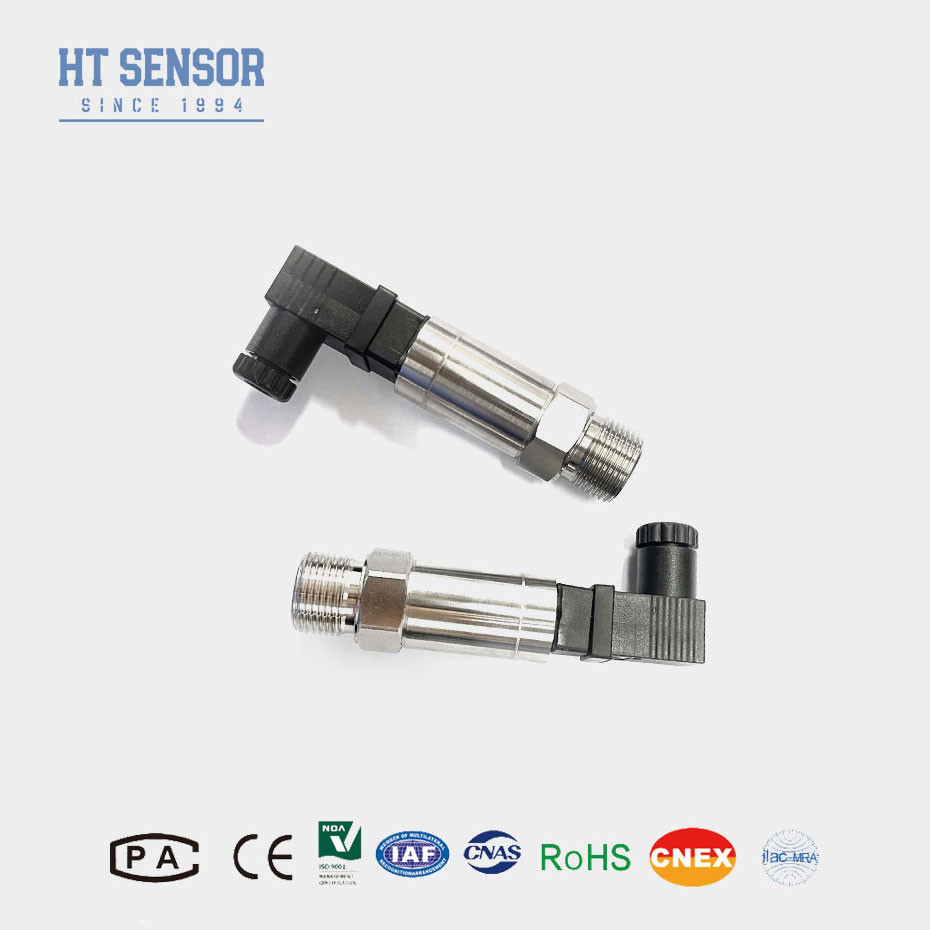

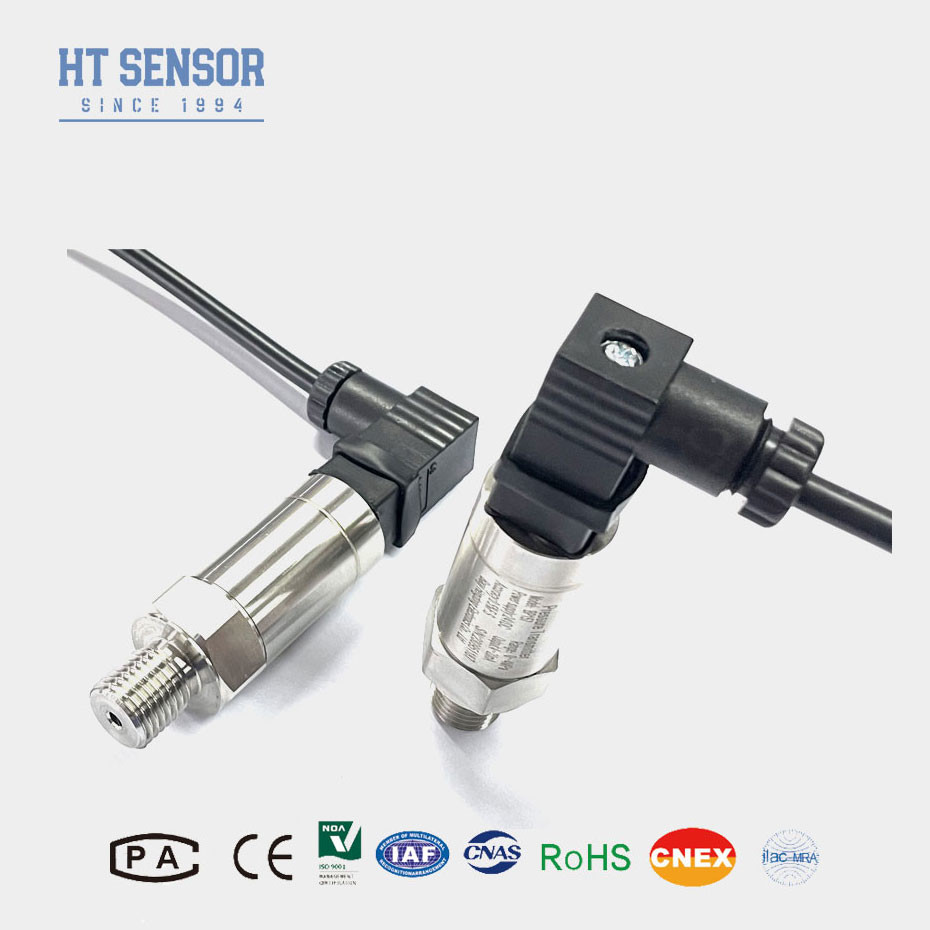

BP157TC চাপ ট্রান্সমিটার
চাপ ট্রান্সমিটার সেন্সর প্রবর্তনঃ
BP157TC চাপ ট্রান্সমিটার সেন্সর সিগন্যাল পরিমাপ উপাদান হিসাবে hign quanlity সিরিজ সিরামিক সেন্সর ব্যবহার করে। সিগন্যাল প্রসেসিং সার্কিট একটি স্টেইনলেস স্টীল হাউজ ভিতরে অবস্থিত,সেন্সর সিগন্যালকে স্ট্যান্ডার্ড আউটপুট সিগন্যালে রূপান্তর করা. পণ্যটি কঠোর পরীক্ষার এবং উপাদান, অর্ধ-সমাপ্ত পণ্য এবং সমাপ্ত পণ্যগুলির বয়সের স্ক্রিনিংয়ের মধ্য দিয়ে গেছে যাতে স্থিতিশীল এবং নির্ভরযোগ্য পারফরম্যান্স নিশ্চিত করা যায়।
BP157TC হল একটি ছোট, হালকা ওজনের কম্প্যাক্ট চাপ ট্রান্সমিটার যা বিভিন্ন শিল্প অ্যাপ্লিকেশনগুলিতে চাপ পরিমাপের জন্য ডিজাইন করা হয়েছে যেখানে স্থান সীমিত।এটি উচ্চ নির্ভুলতা এবং নির্ভরযোগ্যতা প্রদান করে, এটিকে এমন অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে যা সংকীর্ণ স্থানে সঠিক চাপ পরিমাপ প্রয়োজন।
পণ্যের বৈশিষ্ট্যঃ
1. বিস্তৃত পরিমাপ পরিসীমা, স্টেইনলেস স্টীল কাঠামো, বিভিন্ন চাপ ইন্টারফেস ফর্ম
2. IP65 সুরক্ষা রেটিং স্টেইনলেস স্টীল কাঠামো
3. শূন্য এবং পূর্ণ স্কেল নিয়মিত
4. উচ্চ নির্ভুলতা, সমস্ত স্টেইনলেস স্টীল গঠন
অ্যাপ্লিকেশনঃ
1. 316L স্টেইনলেস স্টীল দিয়ে অ ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপ
2. নৌ ও বিমান শিল্পে প্রয়োগ করা হয়
3. পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যুৎ, বিদ্যুৎ উৎপাদন এবং জলবিদ্যুৎ ইত্যাদি শিল্পের সাইটে প্রক্রিয়ায় ব্যবহৃত হয়
4. হাইড্রোলিক এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ সিস্টেমে ব্যবহৃত
পারফরম্যান্স প্যারামিটারঃ
| পরিমাপ পরিসীমা |
-১০০ কেপিএ ~০ কেপিএ ~২০০ কেপিএ...১০ এমপিএ |
| চাপের ধরন |
পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড |
নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস |
±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্যতা& হাইস্টেরেসিস |
0.০২% F.S. (টাইপ) ০.০৫% F.S. (ম্যাক্স) |
| দীর্ঘমেয়াদী স্থিতিশীলতা |
± 0.1% F.S./Year ((টাইপ) ± 0.2% F.S./Year ((ম্যাক্স) |
| শূন্য বিন্দু তাপমাত্রা বিচ্যুতি |
±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি |
±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| ফ্রিকোয়েন্সি প্রতিক্রিয়া |
2.4Khz |
| ক্ষতিপূরণ তাপমাত্রা |
0-70oC ((≤10mpa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা |
-২০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা |
-৪০ ডিগ্রি সেলসিয়াস থেকে ১২০ ডিগ্রি সেলসিয়াস |
| কম্পন |
10g,55Hz ~ 2kHz |
| আবাসনের উপাদান |
304৩১৬ লিটার |
| ডায়াফ্রাগমের উপাদান |
৩১৬ এল |
| আইসোলেশন প্রতিরোধের |
100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং |
এক্সিয়া আইআইসিটি৬ |
| সুরক্ষা রেটিং |
আইপি ৬৫ |
| ও-রিং সিল |
ফ্লোরো কাঁচামাল |
| ওজন |
~০.০৫ কেজি |
| আউটপুট সংকেত |
সরবরাহ ভোল্টেজ |
আউটপুট প্রকার |
| ৪-২০ এমএ |
12 ~ 30VDC |
2/3/4 তারের |
| 0~10/20mA |
3 তারের |
| ০/১ থেকে ৫ ভোল্ট |
| 0/1~10V |
| 0.৫-৪.৫ ভোল্ট |
৫ ভিডিসি |
নির্বাচন উদাহরণঃ
অর্ডার করার টিপসঃ
1পণ্য নির্বাচন করার সময়, দয়া করে নিশ্চিত করুন যে পরিমাপ করা মিডিয়াটি পণ্যটির যোগাযোগের অংশগুলির সাথে সামঞ্জস্যপূর্ণ।
2. অর্ডার দেওয়ার সময়, দয়া করে মনে রাখবেন যে বিস্ফোরণ-প্রতিরোধী ধরণের পণ্যগুলিতে ডিজিটাল ডিসপ্লে হেড অন্তর্ভুক্ত নেই।
3. এলসিডি বা এলইডি ডিসপ্লে হেড সহ ট্রান্সমিটার অর্ডার করার সময়, ট্রান্সমিটারের পাওয়ার সাপ্লাই 20VDC এর চেয়ে কম হওয়া উচিত নয়।
4. পণ্যের নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য, ব্যবহারকারীদের সাইটে বজ্রপাত সুরক্ষা ডিভাইস ইনস্টল করার পরামর্শ দেওয়া হয় এবং পণ্য এবং পাওয়ার সাপ্লাই নির্ভরযোগ্যভাবে গ্রাউন্ড করা হয় তা নিশ্চিত করা হয়।
5. ফ্লোরো রাবার ও-রিংয়ের নামমাত্র কাজের তাপমাত্রা পরিসীমা -20oC থেকে 250oC। যখন পণ্যটির অপারেটিং তাপমাত্রা -20oC এর নিচে থাকে, তখন একটি EPDM ও-রিং সিল নির্বাচন করা প্রয়োজন।
অর্ডার গাইডঃ
| BP15X |
অ্যানালগ চাপ ট্রান্সমিটার |
| |
কোড |
কাঠামোর রূপরেখা |
| ৫টিসি |
প্যাকার্ড প্লাগ |
৬ টিসি |
সিলড ডাইরেক্ট আউটপুট তারের 1.5 মিটার |
| ৭ টিসি |
মিনি হিরশম্যান সংযোগকারী |
৮ টিসি |
বড় হিরশম্যান সংযোগকারী |
| |
পরিমাপ পরিসীমা |
0kPa ~ 200kPa...10MPa |
(0-X) কেপিএ
অথবা এমপিএ |
এক্সঃ প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে |
| |
কোড |
পাওয়ার সাপ্লাই |
| ডি১ |
24VDC |
| ডি২ |
৫ ভিডিসি |
| ডি৩ |
অন্যান্য |
| |
কোড |
আউটপুট সংকেত |
|
| এস১ |
4~20mADC |
এস৫ |
0~20mADC |
| এস২ |
১-৫ ভিডিসি |
এস৬ |
0~10VDC |
| এস৩ |
0 ~ 5VDC |
এস৭ |
0.5~4.5VDC |
| এস৪ |
0~10mADC |
|
|
| |
কোড |
চাপ সংযোগ |
| J1 |
এম২০×১।5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
৭/১৬-২০ ইউএনএফ |
| J5 |
অন্যান্য ((¢50.4 ফ্ল্যাঞ্জ) |
| |
কোড |
বৈদ্যুতিক সংযোগ |
| বি১ |
হিরশম্যান |
| বি২ |
পি জি ৭ |
| বি৩ |
ক্যাবল সিল আউটলেট 1.5 মিটার |
| বি৪ |
অন্যান্য |
| |
কোড |
চাপের ধরন |
| জি |
পরিমাপ চাপ |
| এ |
পরম চাপ |
| এস |
সিল করা রেফারেন্স চাপ |
