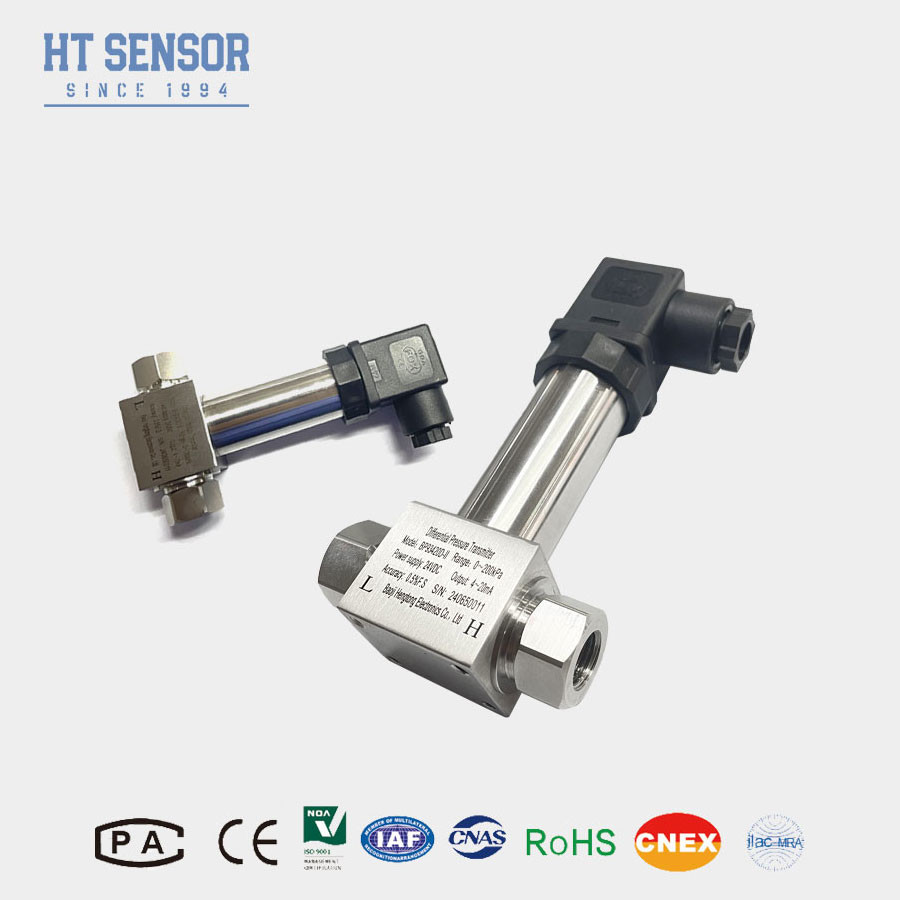

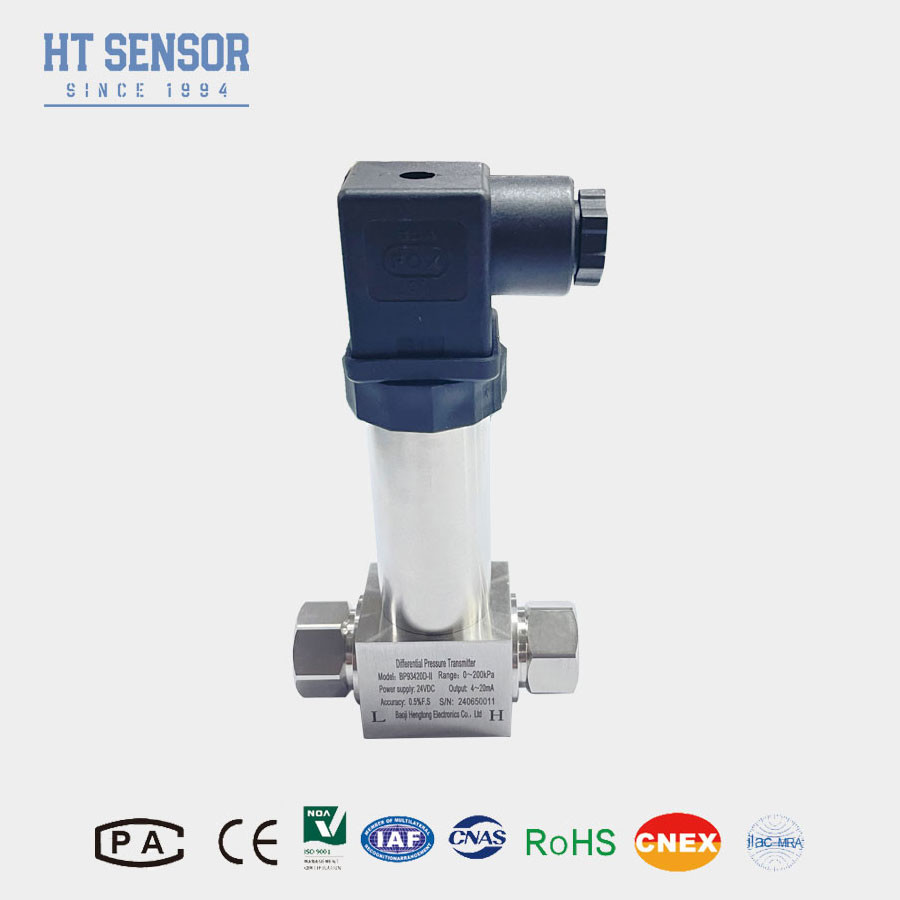

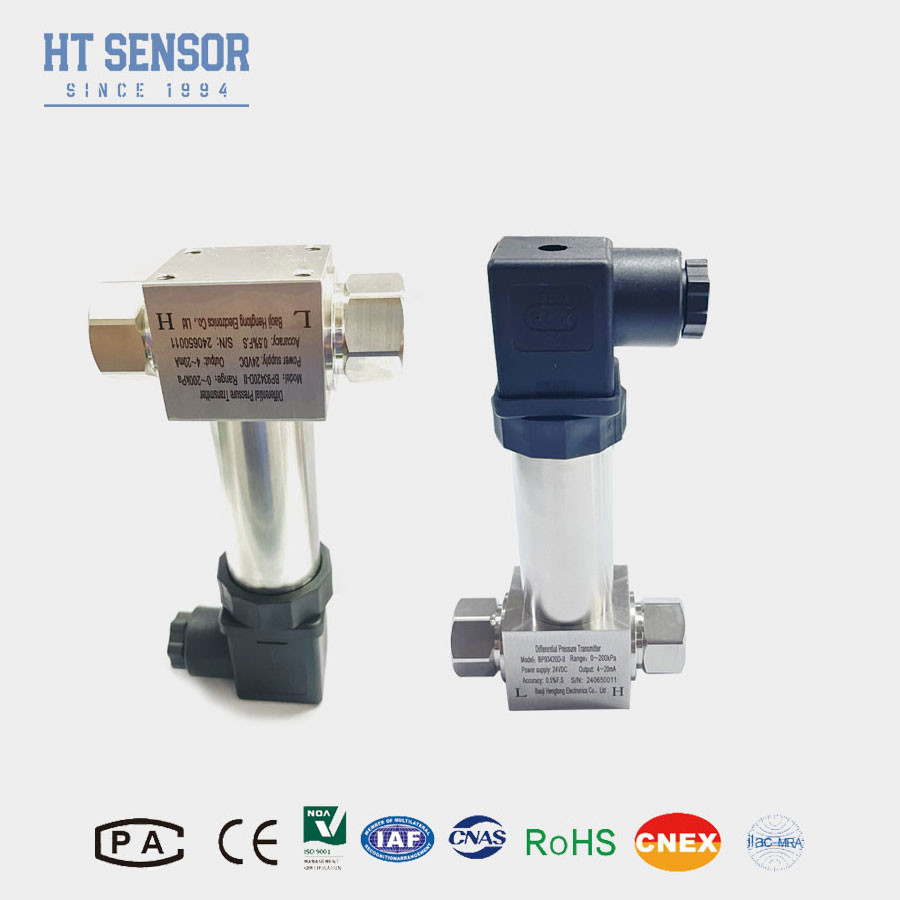

BP93420DIIডিবিভাজকপিরিসার্চটিরেন্সমিটার
ডিফারেনশিয়াল প্রেসার ট্রান্সমিটারের প্রবর্তনঃ
BP93420DIIডিফারেনশিয়াল চাপ ট্রান্সমিটারপাইজোরিসিটিভ দ্বারা একত্রিত করা হয়-সিলিকন ডিফারেনশিয়াল চাপ সেন্সর, এবং ঘর হয়স্টেইনলেস স্টীলকাঠামো ডিফারেনশিয়াল চাপ ট্রান্সমিটারএটি আর্দ্রতা-প্রতিরোধী, জলরোধী, এবং জারা-প্রতিরোধী। এটি কঠোর পরিবেশ এবং বহিরঙ্গন অবস্থার মধ্যে কাজ করতে পারে। ট্রান্সমিটার একটি ছোট ভলিউম এবং হালকা ওজন আছে,যা প্রসেস পাইপলাইনে ইনস্টল করা যায় এবং সমর্থিত. একটি বেস বা bracket প্রয়োজন যা ট্রান্সমিটার তুলনায়, এটি ব্যাপকভাবে ইনস্টলেশন এবং রক্ষণাবেক্ষণ খরচ হ্রাস বা প্রেস-পরিচালিত নল মাধ্যমে সংযুক্ত.
পণ্যের বৈশিষ্ট্য:
1. এসএস 316 এল ডায়াফ্রাগম কাঠামো
2ইনস্টল করা সহজ
3. পণ্যের শূন্য পয়েন্ট এবং পূর্ণ স্প্যান বাহ্যিকভাবে নিয়ন্ত্রিত হতে পারে
4শর্ট সার্কিট সুরক্ষা এবং বিপরীত মেরুতা সুরক্ষা
5শক প্রতিরোধের, অ্যান্টি-ভিব্রেশন, অ্যান্টি-ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য
অ্যাপ্লিকেশন:
1.শিল্প প্রক্রিয়া পরীক্ষা ও নিয়ন্ত্রণ
2.স্তর পরিমাপ এবং নিয়ন্ত্রণ
3.অক্সিজেন, সিও২, নাইট্রোজেন,গ্যাস বাষ্পের জন্য উপলব্ধ
4. পাইপলাইন চাপ পরীক্ষা
| পারফরম্যান্স প্যারামিটার |
| পরিমাপ পরিসীমা |
০-১০ কেপিএ...~২ এমপিএ |
| চাপের ধরন |
বৈষম্যমূলক চাপ |
| একতরফা ওভারলোড |
নামমাত্র পরিসরের ≤3 গুণ |
| স্ট্যাটিক চাপ |
ন্যূনতম মান নামমাত্র পরিসরের ৫ গুণ বা ৭ এমপিএ |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস |
±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্য |
±0.03% (সাধারণ) ±0.05%FS (সর্বোচ্চ) |
| হাইস্টেরেসিস |
±0.03% (সাধারণ) ±0.05%FS (সর্বোচ্চ) |
| দীর্ঘমেয়াদী স্থিতিশীলতা |
±0.5% F.S/Year ((≤200KPa) ±0.2% F.S/Year ((>200KPa) |
| শূন্য তাপমাত্রা ড্রিফ্ট |
±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| স্প্যান তাপমাত্রা ড্রিফ্ট |
±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| ক্ষতিপূরণ তাপমাত্রা |
0-50oC ((0-10KPa, 0-20KPa) ০-৭০ ডিগ্রি সেলসিয়াস, ১০-৭০ ডিগ্রি সেলসিয়াস |
| অপারেটিং তাপমাত্রা |
-৩০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা |
-40°C থেকে 100°C |
| কম্পন |
10g,55Hz ~ 2kHz |
| আবাসনের উপাদান |
304৩১৬ লিটার |
| ডায়াফ্রাগমের উপাদান |
৩১৬ এল |
| আইসোলেশন প্রতিরোধের |
100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং |
স্বতন্ত্রভাবে নিরাপদ এবং বিস্ফোরণ-প্রতিরোধী |
| সুরক্ষা রেটিং |
আইপি ৬৫ |
| ওজন |
~০.৪৫ কেজি |
| আউটপুট সংকেত |
সরবরাহ ভোল্টেজ |
আউটপুট প্রকার |
| ৪-২০ এমএ |
12 ~ 30VDC |
2/3/4 তারের |
| 0~10/20mA |
3 তারের |
| ০/১ থেকে ৫ ভোল্ট |
| 0.৫-৪.৫ ভোল্ট |
৫ ভিডিসি |
1পণ্য নির্বাচন করার সময়, দয়া করে নিশ্চিত করুন যে পরিমাপ মাধ্যমটি পণ্যের যোগাযোগের অংশগুলির সাথে সামঞ্জস্যপূর্ণ।
2. নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য, পরিমাপ পয়েন্ট এবং ট্রান্সমিটার মধ্যে একটি তিন-ভালভ ম্যানিফোল্ড ইনস্টল করার পরামর্শ দেওয়া হয়,ট্রান্সমিটারের ধনাত্মক এবং নেতিবাচক চাপ চেম্বারে ধীর এবং অভিন্ন চাপ প্রয়োগ নিশ্চিত করা.
3ইনস্টলেশনের সময়, ইনস্টলেশনের অবস্থানের প্রভাবকে পণ্যের উপর কমিয়ে আনার জন্য উভয় প্রান্তে চাপ ইন্টারফেসগুলি অনুভূমিকভাবে স্থাপন করা পরামর্শ দেওয়া হয়।
4. বিশেষ প্রয়োজনীয়তা যেমন শক্তিশালী কম্পন, তাত্ক্ষণিক প্রভাব শক্তি, শক্তিশালী ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ, বা রেডিও ফ্রিকোয়েন্সি হস্তক্ষেপ,অনুগ্রহ করে আমাদের কোম্পানিকে জানান এবং আদেশে এই প্রয়োজনীয়তা নির্দিষ্ট করুন
| অর্ডার গাইড |
| BP93420XX |
চাপ ট্রান্সমিটার |
| |
কোড |
কাঠামোর রূপরেখা |
| ডিআইআই |
ডিফারেনশিয়াল চাপ ট্রান্সমিটার |
| |
পরিমাপ পরিসীমা |
০-১০ কেপিএ...~২ এমপিএ |
| |
কোড |
পাওয়ার সাপ্লাই |
| ডি১ |
24VDC |
| ডি২ |
৫ ভিডিসি |
| ডি৩ |
অন্যান্য |
| |
কোড |
আউটপুট সংকেত |
| এস১ |
4~20mADC |
এস৫ |
0~20mADC |
| এস২ |
১-৫ ভিডিসি |
এস৬ |
0~10VDC |
| এস৩ |
0 ~ 5VDC |
এস৭ |
0.5~4.5VDC |
| এস৪ |
0~10mADC |
|
|
| |
কোড |
চাপ সংযোগ |
| J1 |
M20×1.5 পুরুষ |
| J2 |
G1/2 পুরুষ |
| J3 |
G1/4 পুরুষ |
| J4 |
১/২ এনপিটি পুরুষ |
| J5 |
অন্যান্য |
| |
কোড |
বৈদ্যুতিক সংযোগ |
| বি১ |
হিরশম্যান |
| বি২ |
পি জি ৭ প্লাগ |
| বি৩ |
সিলড ক্যাবল আউটপুট |
| বি৪ |
অন্যান্য |
| |
কোড |
চাপের ধরন |
| ডি |
বৈষম্যমূলক চাপ |
