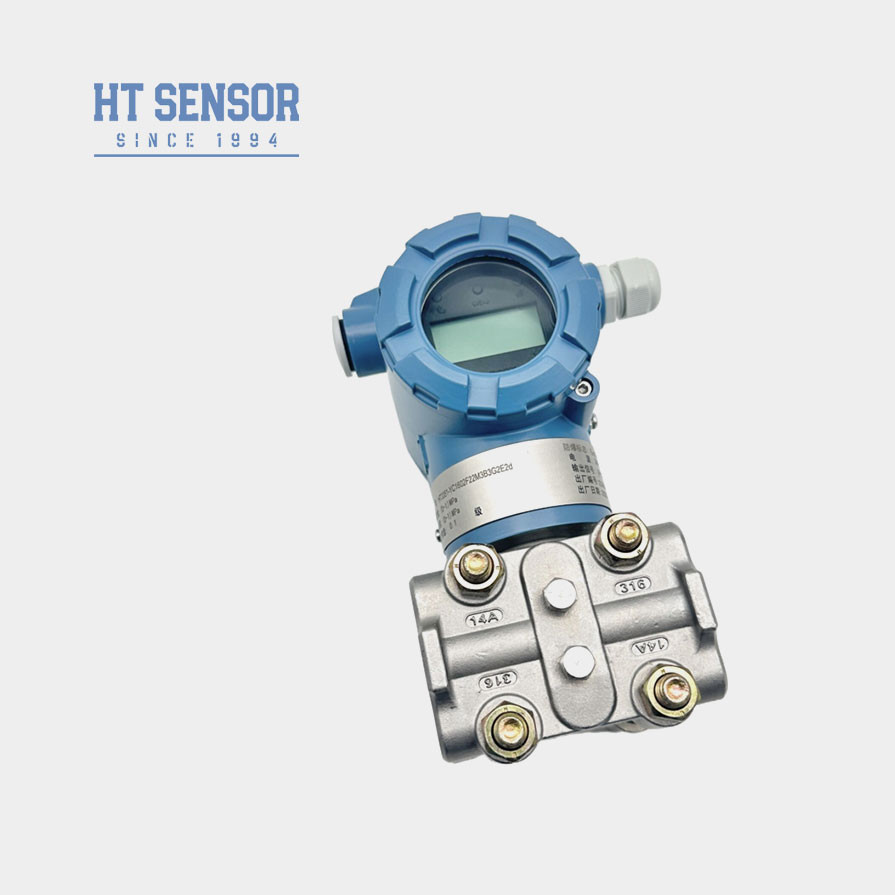

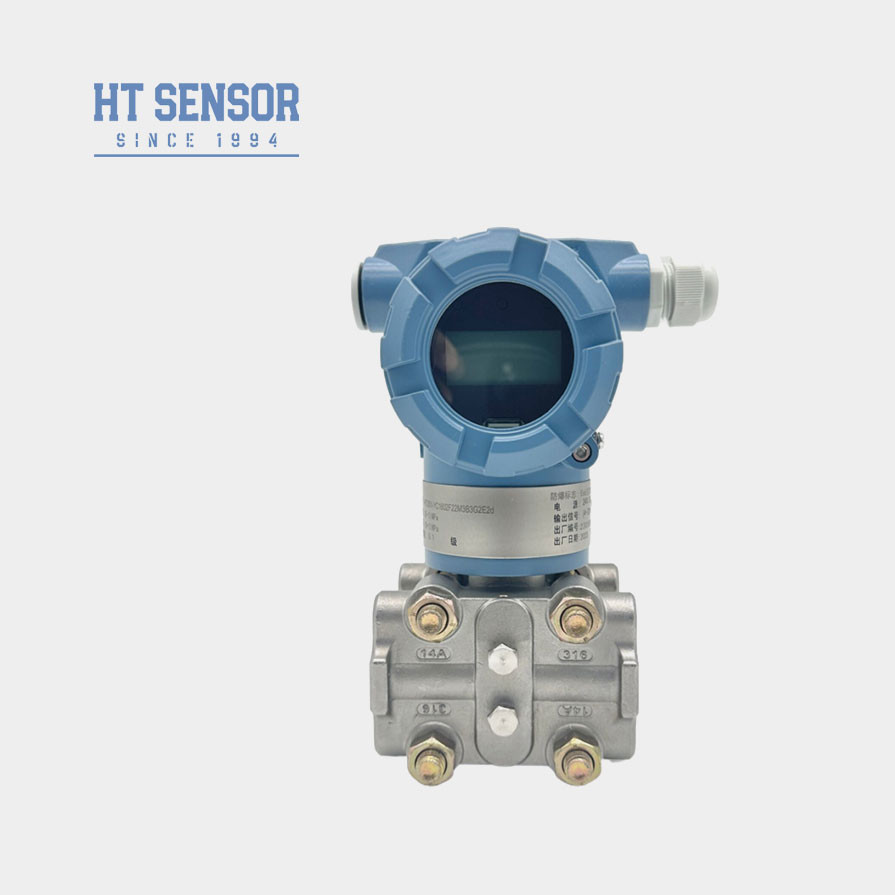

সহজ স্থাপন এবং কমপ্যাক্ট ডিজাইনের জন্য BPHT3351 ডিফারেনশিয়াল প্রেসার ট্রান্সমিটার চাপ সেন্সর
পণ্যের বিবরণ
| মডেল নং।: | BPHT3351 | পাওয়ার সাপ্লাই: | ১৫-৪৫ ভিডিসি |
|---|---|---|---|
| ওজন: | 3.6 কেজি | স্থিতিশীলতা: | +-০.২% F.S/বছর |
| চাপের ধরন: | ডিফারেনশিয়াল চাপ | স্পেসিফিকেশন: | ৫০০ পিএ-২০০ পিএ |
| উৎপত্তি: | চীন | প্রকার: | ক্যাপাসিটিভ ডিফারেনশিয়াল প্রেসার ট্রান্সমিটার |
| পরিমাপ মাধ্যম: | গ্যাস | নির্ভুলতা গ্রেড: | 0.1% |
| আইপি রেটিং: | আইপি ৬৫ | ||
| বিশেষভাবে তুলে ধরা |
সহজ ইনস্টলেশন ডিফারেনশিয়াল চাপ ট্রান্সমিটার,BPHT3351 ডিফারেনশিয়াল চাপ ট্রান্সমিটার,কম্প্যাক্ট ডিজাইন ডিফারেনশিয়াল চাপ ট্রান্সমিটার |
||
পণ্য বিবরণ
ক্যাপাসিটিভ ডিফারেনশিয়াল প্রেসার ট্রান্সমিটার চালু করা:
BPHT3351 ক্যাপাসিটিভ ডিফারেনশিয়াল চাপ ট্রান্সমিটারসেন্সর, চাপ বা ডিফারেনশিয়াল চাপ সেন্সর ক্যাপাসিট্যান্স মান পরিবর্তন করবে, AD রূপান্তর পরে উত্পন্ন অ্যানালগ সংকেত, একটি ডিজিটাল সংকেত মাইক্রোপ্রসেসর পাঠানো,মাইক্রোপ্রসেসর গণনা এবং প্রক্রিয়াকরণ আউটপুট পরে একটি ডিজিটাল সংকেত, বর্তমান নিয়ন্ত্রণ সার্কিটে DA রূপান্তর পরে, 4 ~ 20mA অ্যানালগ বর্তমান সংকেত আউটপুট রূপান্তরিত।
পণ্যের বৈশিষ্ট্যক্যাপাসিটিভ ডিফারেনশিয়াল চাপ ট্রান্সমিটার:
1.ট্রান্সমিটারটি স্টেইনলেস স্টিলের কাঠামোগত নকশা, কম্প্যাক্ট কাঠামো এবং সহজ ইনস্টলেশন গ্রহণ করে।
2. কঠোর তাপমাত্রা ক্ষতিপূরণ এবং বার্ধক্য স্ক্রিনিং পরে, স্থিতিশীল এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করতে।
3. প্লাগ ইন বা সরাসরি তারের বিকল্প হিসাবে বৈদ্যুতিক ইন্টারফেস নির্বাচন করা যেতে পারে।
অ্যাপ্লিকেশনক্যাপাসিটিভ ডিফারেনশিয়াল চাপ ট্রান্সমিটার:
1. পেট্রোলিয়াম, রাসায়নিক, শক্তি এবং জলবিদ্যুৎ শিল্পের পাইপলাইনে বিভিন্ন গ্যাস বা তরলগুলির বৈচিত্র্য চাপ পরিমাপের জন্য উপযুক্ত।
2. পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যুৎ, বিদ্যুৎ উৎপাদন এবং জলবিদ্যুৎ ইত্যাদি শিল্পের সাইটে প্রক্রিয়ায় প্রয়োগ করা হয়।
3. পাইপলাইন এবং চুলা চেম্বারের চাপ পরিমাপ।
| আউটপুট | অ্যানালগ আউটপুটঃ দুই ¢ ওয়্যার 4-20mADC |
| ডিজিটাল আউটপুটঃ দুটি ¢wire 4-20mADC এবং HART এর সাথে সামঞ্জস্যপূর্ণ ভেরিয়েবল ডিজিটাল সিগন্যাল | |
| পাওয়ার সাপ্লাই | সরবরাহ ভোল্টেজ 12.5-45VDC |
| সীমাবদ্ধ লোড | সর্বাধিক লোড প্রতিরোধক Rmax লুপে সরবরাহ ভোল্টেজ দ্বারা নির্ধারিত, নীচের অঙ্কনটি দেখুন। হার্ট প্রোটোকলের জন্য লোড প্রতিরোধকের কমপক্ষে 250Ω, 600Ω এর বেশি নয় |
| যোগাযোগের দূরত্ব | সর্বোচ্চ ১.৫ কিলোমিটার, মাল্টি-অ্যাড্রেস যোগাযোগ ১৫টি স্মার্ট ট্রান্সমিটারকে সংযুক্ত করতে পারে। |
| প্রদর্শন | ৪ ডিজিটাল ডিসপ্লে, ৫ ডিজিটের এলসিডি ডিসপ্লে, পয়েন্টার টাইপ। |
| বিস্ফোরণ প্রতিরোধী | ExiaIICT5;বিস্ফোরণ প্রতিরোধক প্রকার |
| শূন্য অফসেট | পজিটিভ ট্রান্সফার বা নেগেটিভ ট্রান্সফার করতে পারে, কিন্তু সর্বোচ্চ মান অতিক্রম করতে পারে না |
| তাপমাত্রা | পরিবেশে তাপমাত্রা -40-85°C ((যখন LCD নির্বাচন করুনঃ -20-70°C) |
| মাঝারি তাপমাত্রা | -৪০ ০১৪°সি |
| স্ট্যাটিক চাপ এবং একতরফা অতিরিক্ত চাপ | 3.45 কেপিএ ((অবশ্যই চাপ) ∙ 31.2 এমপিএ ((গ্যাজেট চাপ) |
| আপেক্ষিক আর্দ্রতা | ৫% ৯৮% আরএইচ |
| রান-আপ সময় | ৫ সেকেন্ডের কম। |
| সক্ষমতা পরিবর্তন | ০.১৬ সেন্টিমিটারের কম |
| আর্দ্রতা সামঞ্জস্য করুন | 0.20 ¢ 25 সেকেন্ড |
| ত্রুটি সতর্কতা | যদি ত্রুটি ঘটে, স্বয়ংক্রিয়তা নির্ণয় ফাংশন 3.9 বা 21.0mA আউটপুট হবে |
| কনফিগারেশন সুরক্ষা | ডাটা র্যান্ডম পরিবর্তিত হয় এড়ানোর জন্য, সফটওয়্যার বা সুরক্ষা সুইচ লক রেকর্ড তথ্য ব্যবহার করতে পারেন |
কার্যকরী নীতিক্যাপাসিটিভ ডিফারেনশিয়াল চাপ ট্রান্সমিটার:
যেমন কাজ নীতিতে নির্দেশিত হয়, বাইরের চাপ বা চাপ পার্থক্য সেন্সর capacitance মান কিছু পরিবর্তন কারণ হবে। ডিজিটাল সংকেত রূপান্তর মাধ্যমে,এটি ফ্রিকোয়েন্সি সিগন্যালে পরিবর্তন হবে, যা মাইক্রোপ্রসেসর পাঠানো হয়.
মাইক্রোপ্রসেসর দ্বারা গণনা, একটি বর্তমান নিয়ন্ত্রণ সংকেত বর্তমান নিয়ন্ত্রণ সার্কিট আউটপুট করা হবে, অ্যানালগ 4-20mA বর্তমান রূপান্তরিত
এদিকে, মাইক্রোপ্রসেসর ইন্টারেক্টিভ এবং অন্যান্য কর্মের জন্য দায়ী (প্রদর্শন এবং সেটিং) ।ডিজিটাল যোগাযোগের জন্য ব্যবহৃত যোগাযোগ পোর্ট আমাদের কোম্পানির বিশেষ পোর্ট প্রয়োজন. হার্ট মডিউল ট্রান্সমিটার হার্ট যোগাযোগ উপলব্ধি করবে.
পরিমাপের উপায়ক্যাপাসিটিভ ডিফারেনশিয়াল চাপ ট্রান্সমিটার:
তরল স্তর পরিমাপঃ
তরল প্রবাহের পরিমাপের সময়, চাপের নলগুলি প্রক্রিয়া নলটির পাশের দিকে ভেঙে দেওয়া উচিত যাতে অবশিষ্টাংশের অবশিষ্টাংশ এড়ানো যায়।ট্রান্সমিটারটি চাপের ট্যাপের পাশে বা তার নিচে স্থাপন করা উচিত, যাতে বায়ু বুদবুদগুলি প্রক্রিয়া নলীতে নির্গত হয় না।
