316L স্টেইনলেস স্টীল কম্প্যাটিবিলিটি ফ্লাশ ডায়াফ্রাম সিলিকন চাপ সেন্সর
Product Details
| মডেল নং।: | HT24 | থ্রেড: | G1/2 M20*1.5 |
|---|---|---|---|
| তারের ধরন: | ফোর-ওয়্যার বা গোল্ড-প্লেটেড কোভার পিন | পরিমাপ মাধ্যম: | গ্যাস এবং তরল |
| পরিসীমা: | 0-10kpa~20mpa | শক্তি: | 1.5mA |
| পরিবহন প্যাকেজ: | কার্টন | ট্রেডমার্ক: | হেংটং |
| উত্স: | বাওজি, চীন | প্রকার: | পাইজোরেসিস্টিভ ফ্লাশ প্রেসার সেন্সর |
| জন্য: | ডিফিউজড সিলিকন ফ্লাশ প্রেসার ট্রান্সমিটার | আউটপুট সংকেত প্রকার: | এনালগ টাইপ |
| উপাদান: | 316L স্টেইনলেস স্টিল | কাস্টমাইজেশন: | ই এম |
| বিশেষভাবে তুলে ধরা |
316L স্টেইনলেস স্টীল সিলিকন চাপ সেন্সর,সামঞ্জস্যতা সিলিকন চাপ সেন্সর,ফ্লাশ ডায়াফ্রাম সিলিকন চাপ সেন্সর |
||
Product Description
316L স্টেইনলেস স্টীল কম্প্যাটিবিলিটি ফ্লাশ ডায়াফ্রাম সিলিকন চাপ সেন্সর
HT24 সিলিকন পিজোরেসিসিটিভ চাপ সেন্সর
ফ্লাশ ডায়াফ্রাম সিলিকন চাপ সেন্সর প্রবর্তনঃ

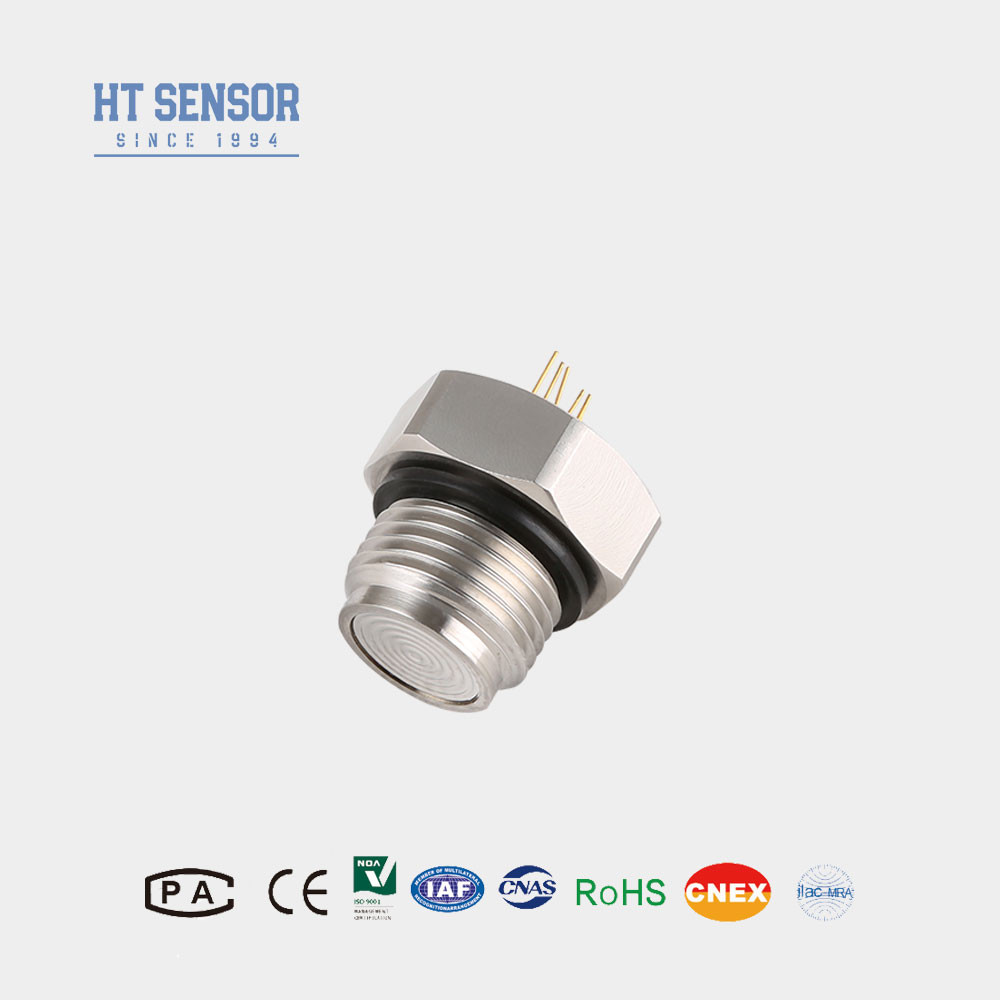

এইচটি২৪ একটি ফ্লাশ ডায়াফ্রাগম চাপ সেন্সর যা একটি অত্যন্ত স্থিতিশীল ডিফিউজড সিলিকন চিপ সহ। সংবেদনশীল চিপটি সরাসরি পরিমাপ মাধ্যমের সাথে যোগাযোগ করে না।চাপ একটি স্টেইনলেস স্টীল diaphragm এবং সীল সিলিকন তেল মাধ্যমে সংবেদনশীল চিপ স্থানান্তরিত হয়. এই পণ্যটি থ্রেড সহ একটি সমতল ডায়াফ্রাম কাঠামো, জি 1 / 2 এম 20 * 1.5 1/2 এনপিটি সর্বাধিক ব্যবহৃত থ্রেড। পরিষ্কার করা সহজ, উচ্চ নির্ভরযোগ্যতা। খাদ্য, স্বাস্থ্য এবং অন্যান্য শিল্পের জন্য উপযুক্ত।
পণ্যের বৈশিষ্ট্যসিলিকন চাপ সেন্সর:
- উন্নত প্রযুক্তি এবং 316L স্টেইনলেস স্টীল হাউজিং ব্যবহার করে,ডায়াফ্রাগমের জন্য টাইটানিয়াম এবং হ্যাস্টেলয়ের মতো উপাদান।
- তাপমাত্রা ক্ষতিপূরণ এবং শূন্য বিন্দু জন্য পুরু ফিল্ম সার্কিট ব্যবহার সংশোধন.
- অসাধারণ নির্ভরযোগ্যতা, পুনরাবৃত্তিযোগ্যতা এবং স্থিতিশীলতা।
- ডায়াফ্রাগম কাঠামো ধুয়ে ফেলুন, যা পরিষ্কার করা সহজ করে তোলে।
- 316L দিয়ে অ ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপের জন্য উপযুক্তস্টেইনলেস স্টীল সামঞ্জস্য।
- খাদ্য ও পানীয় শিল্প।
- শিল্প প্রক্রিয়া নিয়ন্ত্রণ।
- ফার্মাসিউটিক্যাল শিল্প।
- পাওয়ার সাপ্লাইঃ ≤2mA DC (সাধারণ 1.5mA DC)
- ইনপুট প্রতিবন্ধকতাঃ 2.5KΩ~6KΩ
- আউটপুট প্রতিবন্ধকতাঃ 2.5KΩ~6KΩ

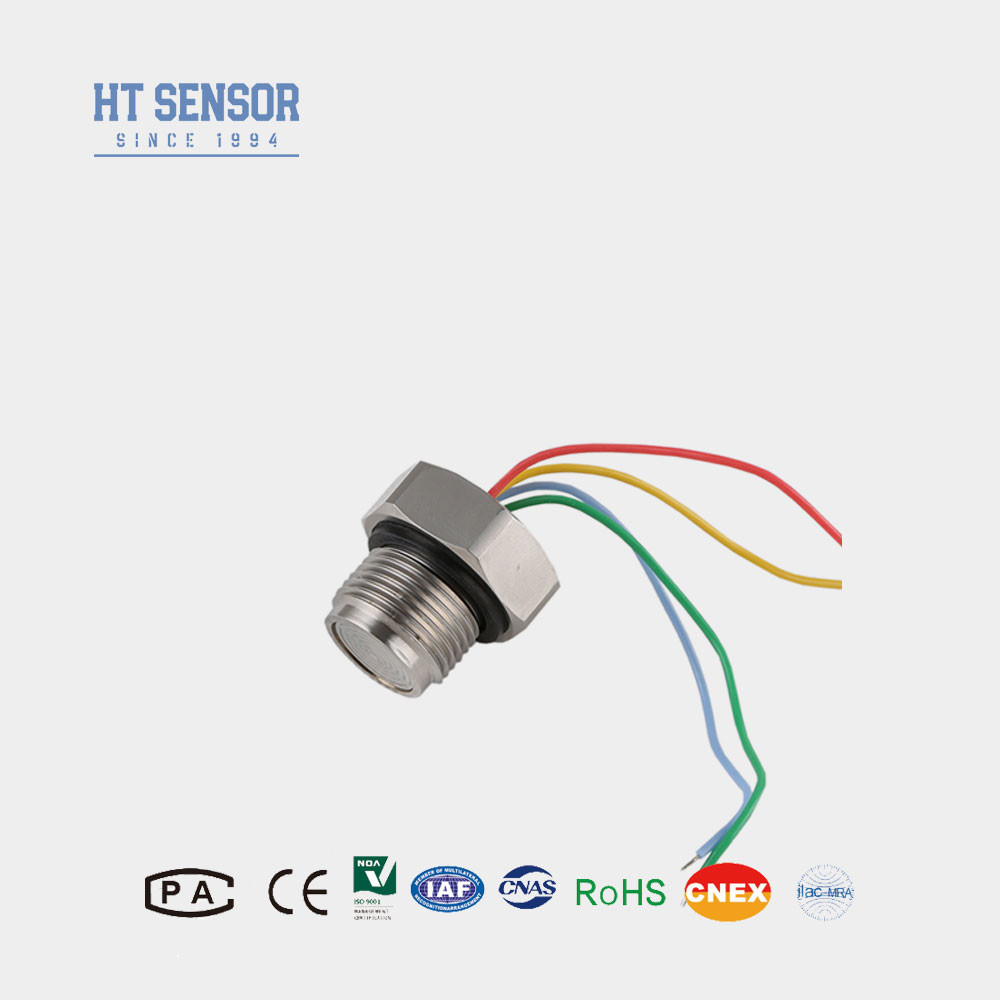

- বৈদ্যুতিক সংযোগঃ স্বর্ণায়িত কোভার পিন বা 100 মিমি উচ্চ তাপমাত্রা তারের।
| পারফরম্যান্স প্যারামিটারসিলিকন চাপ সেন্সর: | |||||
| পরিমাপ পরিসীমা | গজ ((জি) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| নিখুঁত ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| সিল করা ((S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS | ||||
| প্রকার | ম্যাক্স | ইউনিট | |||
| অ-রৈখিকতা | ±0.15 | ±0.3 | %F.S | ||
| পুনরাবৃত্তিযোগ্য | 0.05 | 0.1 | %F.S | ||
| হাইস্টেরেসিস | 0.05 | 0.1 | %F.S | ||
| শূন্য অফসেট আউটপুট | ০±১ | ০±২ | এমভি | ||
| পূর্ণ স্কেল আউটপুট | ≤20 কেপিএ | ৫০±১০ | ৫০±৩০ | এমভি | |
| ≥35kPa | ১০০±১০ | ১০০±৩০ | এমভি | ||
| শূন্য অফসেট টেম্প। ড্রিফট | ≤20 কেপিএ | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| পূর্ণ স্কেল তাপমাত্রা | ≤20 কেপিএ | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| টেম্পারেশন। | ≤20 কেপিএ | ০-৫০ | oC | ||
| ≥35kPa | ০-৭০ | oC | |||
| অপারেটিং তাপমাত্রা | - ২০ থেকে ৮০ | oC | |||
| সংরক্ষণ তাপমাত্রা | -৪০-১২৫ | oC | |||
| অনুমোদিত ওভারলোড | পূর্ণ স্কেল বা 120MPa এর 3 গুণের মধ্যে ছোট মান নিন | ||||
| ফাটল চাপ | পূর্ণ স্কেল 5X | ||||
| দীর্ঘমেয়াদী স্থিতিশীলতা | 0.২% | অর্থবছর/বছর | |||
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল | ||||
| আইসোলেশন প্রতিরোধের | ≥200MΩ 100VDC | ||||
| কম্পন | 10gRMS, 20Hz থেকে 2000Hz এর অবস্থার অধীনে কোনও পরিবর্তন নেই | ||||
| শক | ১০০ গ্রাম, ১১ মিলিমিটার | ||||
| প্রতিক্রিয়া সময় | ≤1ms | ||||
| ও-রিং সিল | নাইট্রিল গাম বা ফ্লোরো গাম | ||||
| ভরাট মাধ্যম | সিলিকন তেল | ||||
| ওজন | ~ ৫৫ গ্রাম | ||||
| পরামিতিগুলি নিম্নলিখিত অবস্থার অধীনে পরীক্ষা করা হয়ঃ 1.5mA @ 25°C | |||||
| কাঠামোর রূপরেখা | |
| মাত্রা |
|
| বৈদ্যুতিক সংযোগ এবং ক্ষতিপূরণ |
|
| নির্বাচনের উদাহরণ |
| অর্ডার করার পরামর্শ |
- 1. সমাবেশের সময়, প্রয়োজনীয় টাইটনেস অর্জনের জন্য কোর আকার এবং ট্রান্সমিটার হাউজিংয়ের মধ্যে সমন্বয়কে মনোযোগ দেওয়া উচিত।
- 2. শেল সমাবেশ প্রক্রিয়া, উল্লম্ব সারিবদ্ধতা এবং অভিন্ন চাপ নিশ্চিত করতে, আটকে বা ক্ষতি ক্ষতি বোর্ড এড়াতে।
- 3যদি পরীক্ষার মাধ্যমটি কোর ডায়াফ্রাগম এবং হাউজিং উপাদান (316L) এর সাথে সামঞ্জস্যপূর্ণ না হয়, তবে অর্ডার দেওয়ার সময় বিশেষ নির্দেশাবলী সরবরাহ করা উচিত।
- 4. সেন্সর ডায়াফ্রাগমকে হাত বা ধারালো বস্তু দিয়ে চাপানো এড়িয়ে চলুন, যাতে ডায়াফ্রাগমের বিকৃতি বা ছিদ্রের কারণে কোরকে ক্ষতি না হয়।
- 5. বায়ুমণ্ডলের জন্য চাপ গেইজ চাপ কোর মুখ খোলা রাখুন, পানি, বাষ্প, বা ক্ষয়কারী মাধ্যম নেতিবাচক চাপ গেইজ চাপ কোর চেম্বার মধ্যে প্রতিরোধ।6. যদি কোন পরিবর্তন পিন আছে, রেফারেন্স জন্য প্রকৃত কন্ডাক্টর উপর লেবেল অনুযায়ী দয়া করে.
