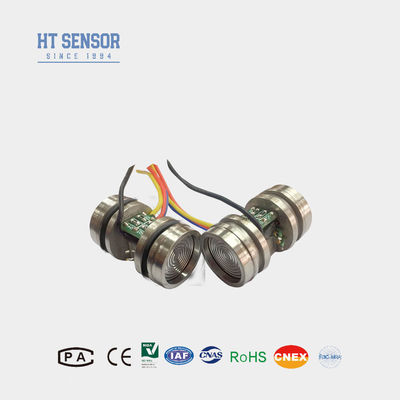

HT20 ডিফারেনশিয়াল সিলিকন প্রেসার সেন্সর শিল্প অ্যাপ্লিকেশনগুলির জন্য ব্যবহার সহ সেন্সর কোর
পণ্যের বিবরণ
| মডেল নং।: | HT20 | তারের ধরন: | ফোর-ওয়্যার |
|---|---|---|---|
| পরিমাপ মাধ্যম: | গ্যাস এবং তরল | পরিসীমা: | 0-10kpa ~ 2 এমপিএ |
| শক্তি: | 1.5mA (0.4-2.0mA) | পরিবহন প্যাকেজ: | কার্টন |
| দৈর্ঘ্য: | 29.5 মিমি | উত্স: | <i>Baoji.</i> <b>বাওজি।</b> <i>China</i> <b>চীন</b> |
| এইচএস কোড: | 9026209090 | প্রকার: | ডিফারেনশিয়াল প্রেসার সেন্সর |
| জন্য: | ডিফারেনশিয়াল চাপ ট্রান্সমিটার | আউটপুট সংকেত প্রকার: | এনালগ টাইপ |
| উপাদান: | স্টেইনলেস স্টিল | কাস্টমাইজেশন: | উপলব্ধ |
| বিশেষভাবে তুলে ধরা |
ডিফারেনশিয়াল সিলিকন চাপ সেন্সর,শিল্প প্রয়োগ সিলিকন চাপ সেন্সর,HT20 সিলিকন চাপ সেন্সর |
||
পণ্য বিবরণ
শিল্প অ্যাপ্লিকেশনগুলির জন্য খরচ সহ HT20 ডিফারেনশিয়াল সিলিকন প্রেসার সেন্সর

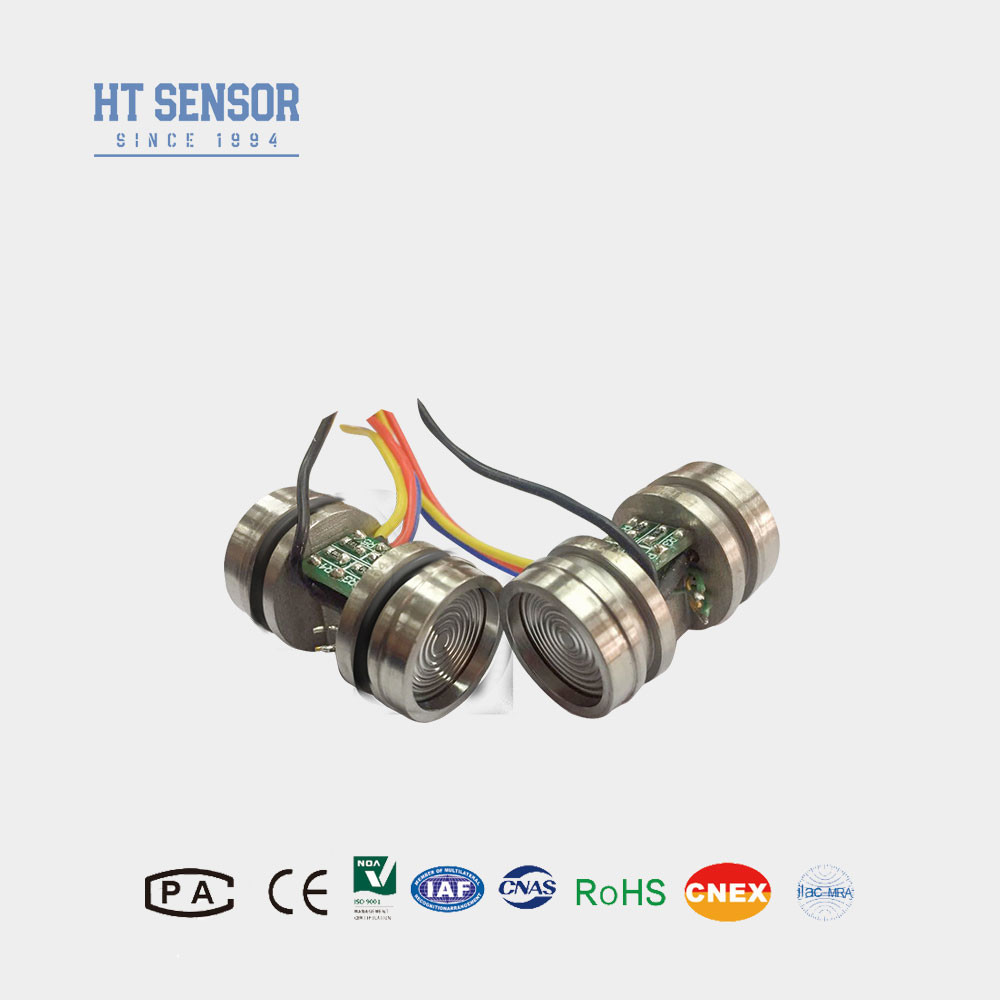

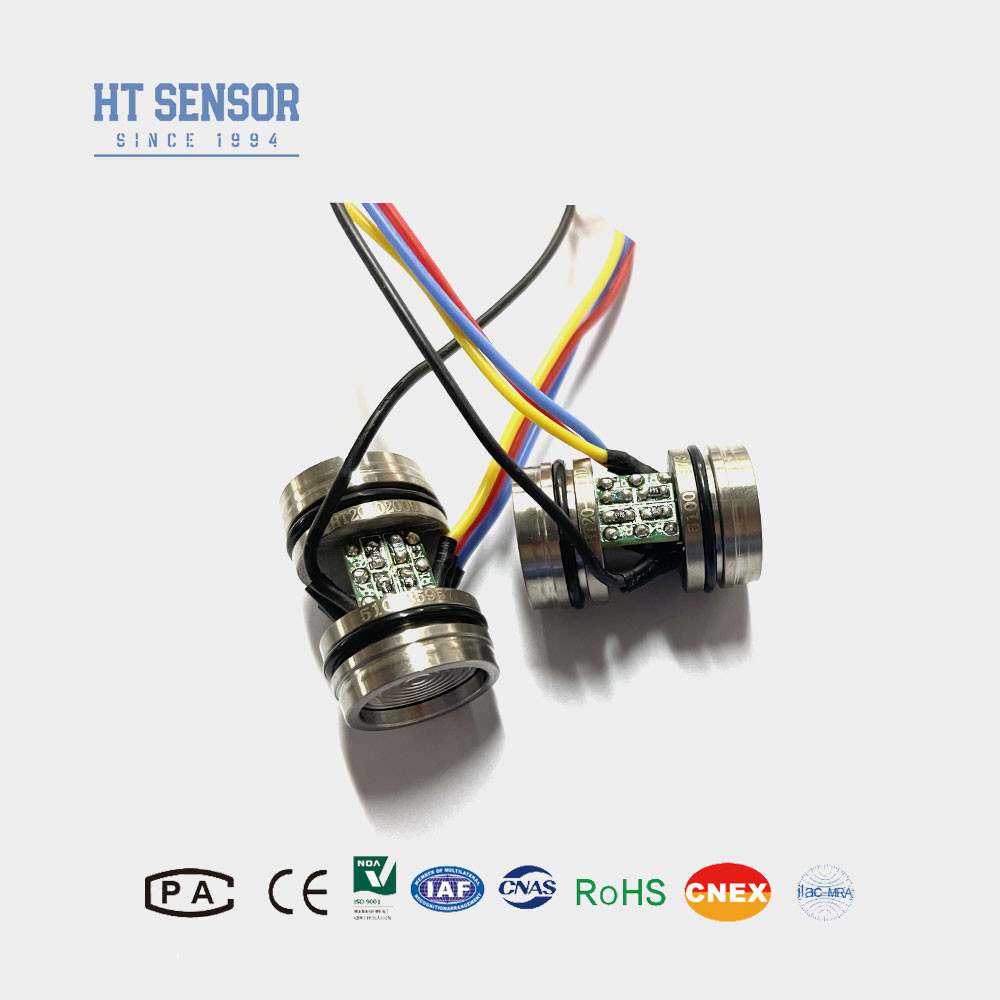

HT20 ডিফারেনশিয়াল প্রেসার সেন্সর
ডিফারেনশিয়াল সিলিকন প্রেসার সেন্সরের পরিচিতি:
HT20 ডিফারেনশিয়াল সিলিকন প্রেসার সেন্সর হল একটি সিলিকন পাইজোরেসিস্টটিভ ডিফারেনশিয়াল প্রেসার সেন্সর যার মূল উপাদান হল অত্যন্ত স্থিতিশীল ডিফিউজড সিলিকন উপাদান। মূল অংশটি একটি 316L স্টেইনলেস স্টিলের আবাসন দ্বারা আবদ্ধ, এবং চাপটি একটি স্টেইনলেস স্টিলের মাধ্যমে প্রেরণ করা হয় ডায়াফ্রাম এবং সিল করা সিলিকন তেল সংবেদনশীল চিপে। সংবেদনশীল চিপটি সরাসরি পরিমাপ করা মাধ্যমের সাথে যোগাযোগ করে না, একটি সম্পূর্ণ কঠিন-অবস্থা কাঠামো তৈরি করে চাপ পরিমাপের জন্য, ডিফারেনশিয়াল চাপের সঠিক পরিমাপ সক্ষম করে। অতএব, এই পণ্যটি বিভিন্ন পরিস্থিতিতে প্রয়োগ করা যেতে পারে যার জন্য ডিফারেনশিয়াল চাপ পরিমাপ প্রয়োজন, যার মধ্যে কঠোর এবং ক্ষয়কারী পরিবেশ অন্তর্ভুক্তপণ্যের বৈশিষ্ট্য
ডিফারেনশিয়াল সিলিকন প্রেসার সেন্সরঅর্ডার করার টিপসপরিমাপের পরিসীমা
- স্ট্যাটিক চাপে উচ্চ প্রতিরোধ ক্ষমতা
- খরচ-কার্যকর
- সিলিকন পাইজোরেসিস্টটিভ তেল-ভরা চাপ-সংবেদনশীল উপাদান ব্যবহার করে
- অ্যাপ্লিকেশন
- চাপ ক্রমাঙ্কন যন্ত্র
- তরল স্তর পরিমাপ
- শিল্প প্রক্রিয়া নিয়ন্ত্রণ
- বৈদ্যুতিক কর্মক্ষমতা
- ইনপুট ইম্পিডেন্স:3KΩ~6KΩ
- আউটপুট ইম্পিডেন্স:2.5KΩ~6KΩ
- বৈদ্যুতিক সংযোগ: গোল্ড-প্লেটেড কোভার পিন বা 100 মিমি উচ্চ-তাপমাত্রার তার
- কর্মক্ষমতা পরামিতি
| ডিফারেনশিয়াল সিলিকন প্রেসার সেন্সরঅর্ডার করার টিপসপরিমাপের পরিসীমা | |||||
| 10KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | Typ | ||||
| সর্বোচ্চ | ইউনিট | রৈখিকতা | |||
| ≤20KPa | ±0.3 | %F.S | ক্ষতিপূরণ তাপমাত্রা | ||
| 0.05 | 0.1 | %F.S | ক্ষতিপূরণ তাপমাত্রা | ||
| 0.05 | 0.1 | %F.S | ক্ষতিপূরণ তাপমাত্রা | ||
| ≤20KPa | 0±2 | mV | শূন্য অফসেট তাপমাত্রা। ড্রিফট | ||
| ≤20KPa | 0~50 | 50±30 | mV | শূন্য অফসেট তাপমাত্রা। ড্রিফট | |
| 0~70 | 100±30 | mV | শূন্য অফসেট তাপমাত্রা। ড্রিফট | ||
| ≤20KPa | 0~50 | %F.S | %F.S | ক্ষতিপূরণ তাপমাত্রা | |
| 0~70 | ±1 | %F.S | ক্ষতিপূরণ তাপমাত্রা | ||
| ≤20KPa | 0~50 | %F.S | %F.S | ক্ষতিপূরণ তাপমাত্রা | |
| 0~70 | ±1 | %F.S | ক্ষতিপূরণ তাপমাত্রা | ||
| ≤20KPa | 0~50 | ºC | অনুমোদিত ওভারলোড | ||
| 0~70 | ºC | অনুমোদিত ওভারলোড | |||
| -20~80 | ºC | অনুমোদিত ওভারলোড | |||
| -40~125 | ºC | অনুমোদিত ওভারলোড | |||
| পূর্ণ স্কেলের 3 গুণ বা 4MPa এর মধ্যে ছোট মান নিন | burst চাপ | ||||
| 5X পূর্ণ স্কেল | দীর্ঘমেয়াদী স্থিতিশীলতা | ||||
| 0.2 % | F.S/বছর | ডায়াফ্রাম উপাদান | |||
| 316L | নিরোধক প্রতিরোধ | ||||
| ≥200MΩ 100VDC | কম্পন | ||||
| 10gRMS, 20Hz থেকে 2000Hz এর শর্তে কোন পরিবর্তন নেই | শক | ||||
| 100g,11ms | প্রতিক্রিয়া সময় | ||||
| ≤1ms | ও-রিং সিল | ||||
| নাইট্রাইল রাবার বা ফ্লুরো রাবার | ভর্তি মাধ্যম | ||||
| সিলিকন তেল | ওজন | ||||
| ~45g | পরামিতিগুলি নিম্নলিখিত শর্তে পরীক্ষা করা হয়: 1.5mA @ 25°C | ||||
| আউটলাইন নির্মাণ | |||||
| মাত্রা | |
| নোট |  |
| :বহির্গামী প্রান্তটি হল ইতিবাচক টার্মিনাল। তারের রঙে কোনো পরিবর্তন হলে, সঠিক তথ্যের জন্য সেন্সরের সাথে সংযুক্ত লেবেলটি দেখুন | |
| উদাহরণ নির্বাচনঅর্ডার করার টিপস |
|
| 1. প্রয়োজনীয় বায়ুশূন্যতা অর্জনের জন্য অ্যাসেম্বলির সময় কোর আকার এবং ট্রান্সমিটার হাউজিংয়ের মধ্যে ফিটের দিকে মনোযোগ দিন |
| 2. হাউজিংয়ের অ্যাসেম্বলির সময়, নিশ্চিত করুন যে এটি উল্লম্বভাবে সারিবদ্ধ এবং এমনকি চাপ প্রয়োগ করুন যাতে জ্যামিং বা ক্ষতিগ্রস্থ না হয় ক্ষতিপূরণ প্লেট। |
5. গেজ প্রেসার কোরের প্রেসার পোর্টটি বায়ুমণ্ডলের জন্য খোলা রাখুন এবং কোর নেগেটিভ প্রেসার চেম্বারে জল, জলীয় বাষ্প বা ক্ষয়কারী মাধ্যমের প্রবেশ রোধ করুন।
6. পিন লিডে কোনো পরিবর্তন হলে, রেফারেন্সের জন্য আসল কোরের লেবেল অনুসরণ করুন।
