BP93420IB উচ্চ নির্ভুলতা চাপ পরিমাপের জন্য চাপ ট্রান্সমিটার সেন্সর
পণ্যের বিবরণ
| মডেল নং।: | BP93420-IB | শক্তি: | 5VDC /12-36VDC |
|---|---|---|---|
| থ্রেড: | G1/2, M20*1.5, 1/2 এনপিটি | দীর্ঘমেয়াদী স্থিতিশীলতা: | +-০.২% F.S/Year ((টাইপ) |
| আবাসনের উপাদান: | 316L বা 304SS | চাপের ধরন: | পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| পরিমাপ মাধ্যম: | <i>Liquid air.</i> <b>তরল বায়ু।</b> <i>water oil</i> <b>জল তেল</b> | নির্ভুলতা গ্রেড: | <i>0.5%.</i> <b>0.5%।</b> <i>0.25%</i> <b>0.25%</b> |
| চাপ পরিসীমা: | 0kpa~5kpa...100MPa | আউটপুট সংকেত: | 4-20mA অথবা RS485 Modobus |
| বিশেষভাবে তুলে ধরা |
high precision pressure transmitter,BP93420IB pressure sensor,pressure measurement transmitter sensor |
||
পণ্য বিবরণ
BP93420-IB ডিফিউজড সিলিকন চাপ সেন্সর দ্রুত প্রতিক্রিয়া সময় চাপ সেন্সর

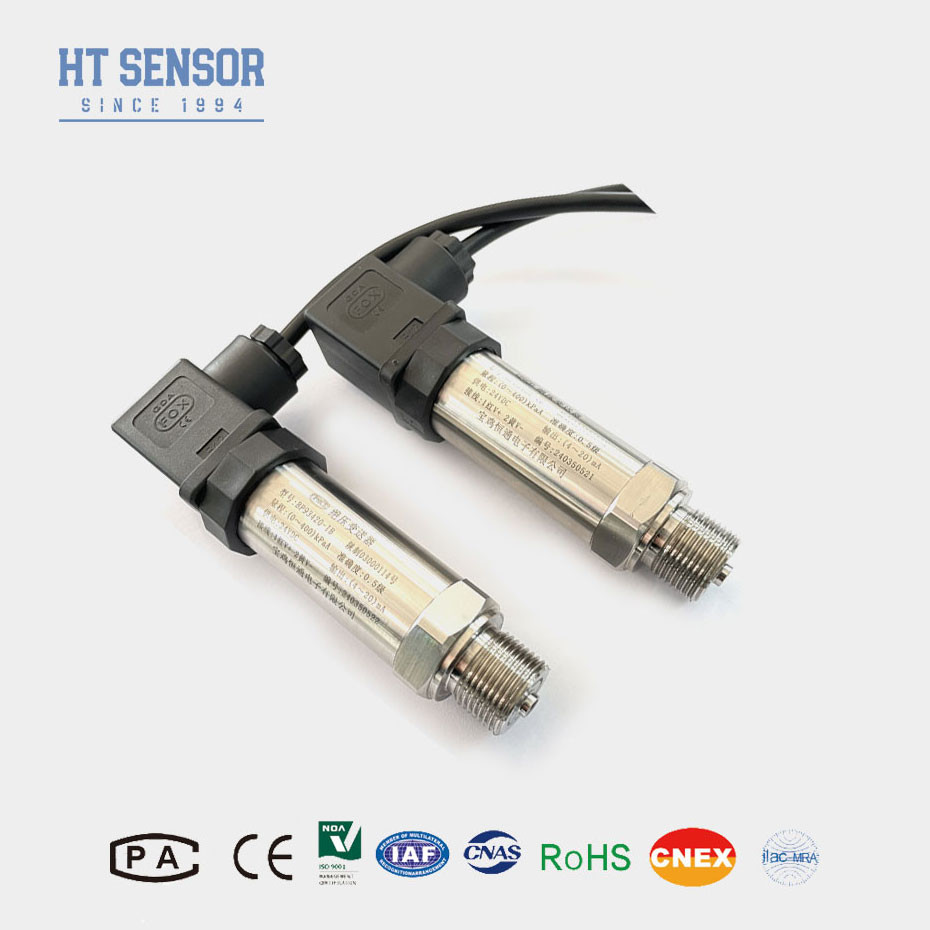

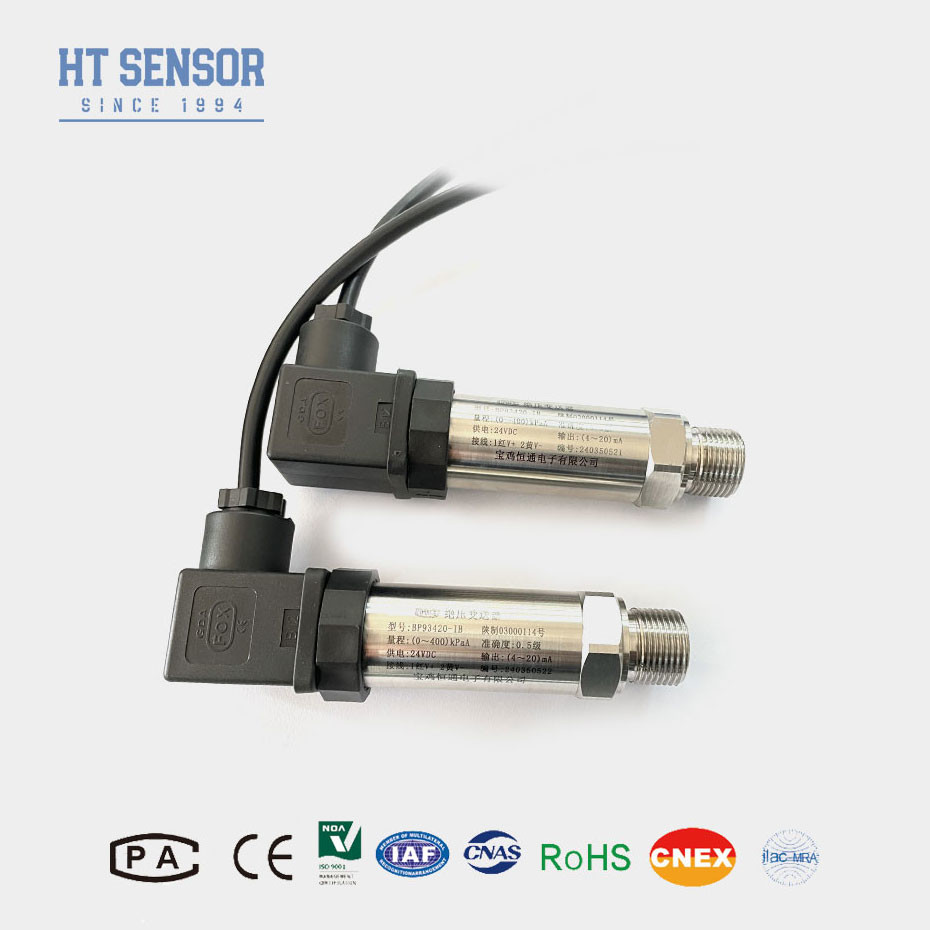

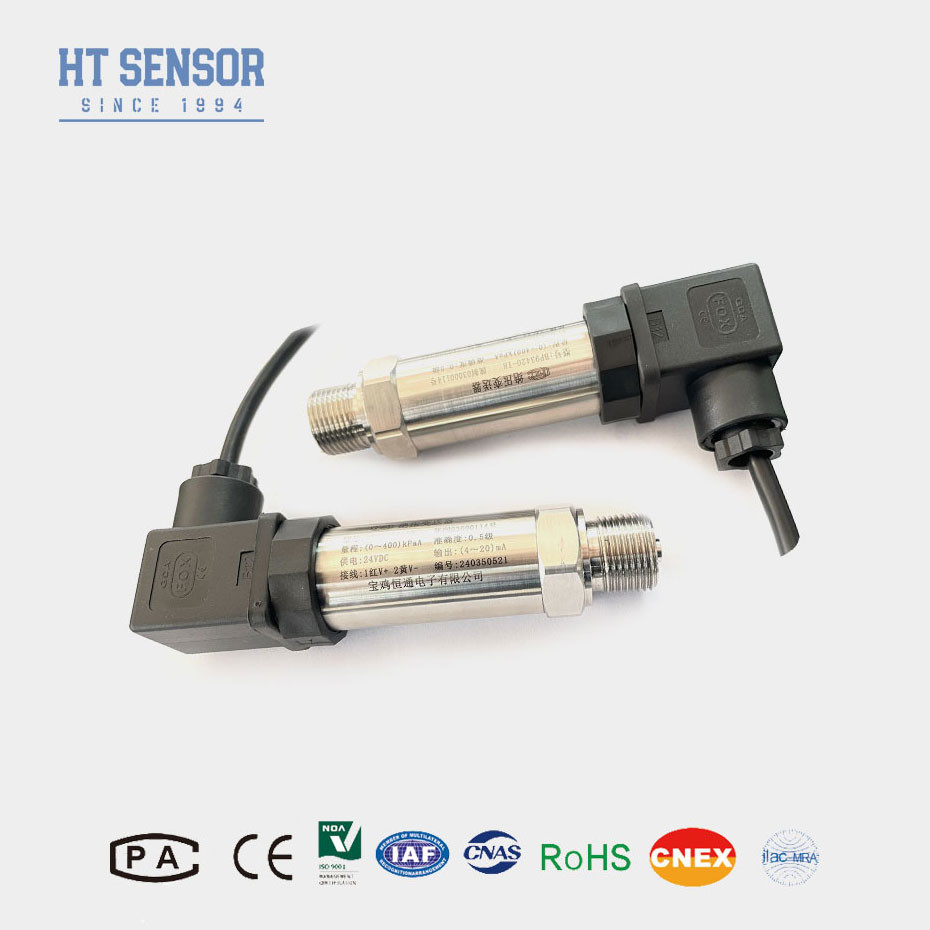

BP93420IB চাপ ট্রান্সমিটার সেন্সর
চাপ ট্রান্সমিটার সেন্সর প্রবর্তনঃ
BP93420IB ডিফিউজড সিলিকন চাপ সেন্সর হ'ল এক ধরণের চাপ সংবেদক ডিভাইস যা চাপের পরিবর্তনগুলি পরিমাপ করতে ডিফিউজড সিলিকন প্রযুক্তি ব্যবহার করে।এই সেন্সরগুলোতে একটি পাতলা সিলিকন ডায়াফ্রাম থাকে যা চাপের অধীনে বিকৃত হয়, যা প্রতিরোধের পরিবর্তন ঘটায়। এই প্রতিরোধের পরিবর্তনটি তখন একটি বৈদ্যুতিক সংকেতে রূপান্তরিত হয়, যা প্রয়োগ করা চাপ নির্ধারণের জন্য প্রক্রিয়াজাত এবং ব্যাখ্যা করা যেতে পারে।ডিফিউজড সিলিকন চাপ সেন্সরগুলির অন্যতম প্রধান সুবিধা হ'ল চাপ পরিমাপের ক্ষেত্রে তাদের উচ্চ সংবেদনশীলতা এবং নির্ভুলতাএগুলি সূক্ষ্ম চাপ পরিবর্তনগুলিকে নির্ভুলতার সাথে সনাক্ত করতে সক্ষম, যা এগুলিকে বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে যেখানে নির্ভুল চাপ পর্যবেক্ষণ অপরিহার্য।
পণ্যের বৈশিষ্ট্যচাপ ট্রান্সমিটার সেন্সর:
1উচ্চ নির্ভুলতাঃ ডিফিউজড সিলিকন চাপ সেন্সর চাপ পরিমাপের ক্ষেত্রে উচ্চ নির্ভুলতা প্রদান করে, সঠিক এবং নির্ভরযোগ্য ফলাফল নিশ্চিত করে।
2. বিস্তৃত চাপ পরিসীমাঃ তারা বিভিন্ন চাপের উপর প্রযোজ্য, যা তাদের বিভিন্ন শিল্প ও বাণিজ্যিক অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।
3দ্রুত প্রতিক্রিয়া সময়ঃ এই সেন্সরগুলির দ্রুত প্রতিক্রিয়া ক্ষমতা রয়েছে, যা চাপের পরিবর্তনগুলি রিয়েল-টাইমে ক্যাপচার করতে এবং পরিবর্তনের সময়মত প্রতিক্রিয়া জানাতে সক্ষম করে।
4কমপ্যাক্ট আকারঃ ডিফিউজড সিলিকন চাপ সেন্সরগুলির সাধারণত কমপ্যাক্ট আকার থাকে, যা তাদের বিভিন্ন সিস্টেম এবং অ্যাপ্লিকেশনগুলিতে একীভূত করা সহজ করে তোলে।
5কম বিদ্যুৎ খরচঃ এগুলি কম বিদ্যুৎ খরচ করে, যা পোর্টেবল ডিভাইসে শক্তি দক্ষতা এবং ব্যাটারির আয়ু বাড়ায়।
6. চমৎকার রৈখিকতা: এই সেন্সরগুলি চমৎকার রৈখিক বৈশিষ্ট্য প্রদর্শন করে, বিভিন্ন চাপ পরিসরে স্থিতিশীল এবং ধারাবাহিক আউটপুট প্রদান করে।
অ্যাপ্লিকেশনচাপ ট্রান্সমিটার সেন্সর:
1. 316L স্টেইনলেস স্টীল দিয়ে অ ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপ
2. নৌ ও বিমান শিল্পে প্রয়োগ করা হয়
3. পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যা, বিদ্যুৎ উৎপাদন এবং জলবিদ্যুৎ হিসাবে শিল্প সাইটে প্রক্রিয়ায় ব্যবহৃত
4. হাইড্রোলিক এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ সিস্টেমে ব্যবহৃত
চাপ ট্রান্সমিটার সেন্সরের পারফরম্যান্স প্যারামিটারঃ
| পরিমাপ পরিসীমা | -১০০ কেপিএ...০ কেপিএ ~ ১০ কেপিএ...১০০ এমপিএ |
| চাপের ধরন | পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড | নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস | ±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্য | 0.১% এফএস |
| হাইস্টেরেসিস | 0.১% এফএস |
| দীর্ঘমেয়াদী স্থিতিশীলতা | ±0.1% F.S./Year ((সাধারণ) ±0.2% F.S./Year ((সর্বোচ্চ) |
| শূন্য বিন্দু তাপমাত্রা বিচ্যুতি | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| ক্ষতিপূরণ তাপমাত্রা | 0-70oC ((≤10mpa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা | -২০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা | -৪০ ডিগ্রি সেলসিয়াস থেকে ১২০ ডিগ্রি সেলসিয়াস |
| কম্পন | 10g,55Hz ~ 2kHz |
| আবাসনের উপাদান | 304৩১৬ লিটার |
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল |
| আইসোলেশন প্রতিরোধের | 100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং | Ex db IIC T6 গিগাবাইট |
| সুরক্ষা রেটিং | আইপি ৬৫ |
| ও-রিং সিল | ফ্লোরো কাঁচামাল |
| ওজন | ~০.১৫ কেজি |
| আউটপুট সংকেত | সরবরাহ ভোল্টেজ | আউটপুট প্রকার |
| ৪-২০ এমএ | 12 ~ 30VDC | 2/3/4 তারের |
| 0~10/20mA | 3 তারের |
|
| ০/১ থেকে ৫ ভোল্ট | ||
| 0/1~10V | ||
| 0.৫-৪.৫ ভোল্ট | ৫ ভিডিসি |
| চাপ ট্রান্সমিটার সেন্সরের অর্ডারিং টিপস |
1পণ্য নির্বাচন করার সময়, দয়া করে নিশ্চিত করুন যে পরীক্ষার মাধ্যমটি পণ্যটির যোগাযোগের অংশের সাথে সামঞ্জস্যপূর্ণ।
2. অর্ডার দেওয়ার সময়, দয়া করে মনে রাখবেন যে বিস্ফোরণ-প্রতিরোধী পণ্যগুলির মধ্যে ডিজিটাল ডিসপ্লে হেড অন্তর্ভুক্ত নেই।
3ট্রান্সডুসার এর LCD বা LED ডিসপ্লে হেড দিয়ে অর্ডার করার সময়, ট্রান্সমিটার পাওয়ার 20 VDC এর কম হওয়া উচিত নয়।
4. পণ্যের নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য,এটি ব্যবহারকারীদের সাইটে বজ্রপাত সুরক্ষা ডিভাইস ইনস্টল করার পরামর্শ দেওয়া হয় এবং পণ্য এবং পাওয়ার সাপ্লাই নির্ভরযোগ্যভাবে গ্রাউন্ড করা হয় তা নিশ্চিত করা হয়.
5. ফ্লুরিন রাবারের ও-রিংয়ের নামমাত্র অপারেটিং তাপমাত্রা পরিসীমা -20 °C ~ 250 °C। যখন পণ্যটির অপারেটিং তাপমাত্রা -20 °C এর নিচে থাকে, তখন EPDM O- টাইপ সিলিং রিং নির্বাচন করা উচিত।
6. ডিফল্ট তারের দৈর্ঘ্য 1.5 মিটার এবং তিনটি ধরণের উপকরণ বেছে নেওয়া যায়। বিশেষ নির্দেশাবলী না থাকলে কোনও তার বা পলিথিলিন তারের উপাদান ব্যবহার করা যাবে না।যদি আপনি একটি ভিন্ন তারের উপাদান প্রয়োজন, দয়া করে অর্ডার ফর্মে এটি উল্লেখ করুন।
7. শক্তিশালী কম্পন, তাত্ক্ষণিক প্রভাব শক্তি, শক্তিশালী ইলেক্ট্রোম্যাগনেটিক বা রেডিও ফ্রিকোয়েন্সি হস্তক্ষেপ এবং অন্যান্য বিশেষ প্রয়োজনীয়তা ক্ষেত্রে, আমাদের কোম্পানীর অবহিত করুন এবং আদেশে উল্লেখ করুন।
| চাপ ট্রান্সমিটার সেন্সরের অর্ডার গাইড | ||||||||
| BP93420XX | চাপ ট্রান্সমিটার | |||||||
| কোড | কাঠামোর রূপরেখা | |||||||
| আইবি | সাধারণ চাপ ট্রান্সমিটার | নবম | ডিসপ্লে চাপ ট্রান্সমিটার | |||||
| আইই | শক প্রতিরোধী এভিয়েশন চাপ ট্রান্সমিটার | IIC/III | ইন্ডাস্ট্রিয়াল জেনারেল/ ডিসপ্লে চাপ ট্রান্সমিটার | |||||
| যদি | আর্দ্রতা-প্রতিরোধী চাপ ট্রান্সমিটার | IIE/IIIE | সাধারণ/ডিসপ্লে চাপ ট্রান্সমিটার | |||||
| IN | এয়ার কন্ডিশনার ডেডিকেটেড চাপ ট্রান্সমিটার | |||||||
| আইসি | উচ্চ তাপমাত্রার চাপ ট্রান্সমিটার | |||||||
| IQ1/IQ2 | বড় ডায়াফ্রাম / উচ্চ তাপমাত্রা চাপ ট্রান্সমিটার | |||||||
| পরিমাপ পরিসীমা | -০.1. . .0~001...১০০ এমপিএ | |||||||
| (0-X) কেপিএ বা এমপিএ | এক্সঃ প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে | |||||||
| কোড | পাওয়ার সাপ্লাই | |||||||
| ডি১ | 24VDC | |||||||
| ডি২ | ৫ ভিডিসি | |||||||
| ডি৩ | অন্যান্য | |||||||
| কোড | আউটপুট সংকেত | |||||||
| এস১ | 4~20mADC | এস৫ | 0~20mADC | |||||
| এস২ | ১-৫ ভিডিসি | এস৬ | 0~10VDC | |||||
| এস৩ | 0 ~ 5VDC | এস৭ | 0.5~4.5VDC | |||||
| এস৪ | 0~10mADC | |||||||
| কোড | চাপ সংযোগ | |||||||
| J1 | এম২০×১।5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | ৭/১৬-২০ ইউএনএফ | |||||||
| J5 | অন্যান্য | |||||||
| কোড | বৈদ্যুতিক সংযোগ | |||||||
| বি১ | হিরশম্যান | |||||||
| বি২ | পি জি ৭ প্লাগ | |||||||
| বি৩ | সিলড ক্যাবল আউটপুট | |||||||
| বি৪ | ২০৮৮ শিল্পকৌশল | |||||||
| বি৫ | 2088 ডিসপ্লে সহ ইন্ডাস্ট্রিয়াল কেসিং | |||||||
| বি৬ | অন্যান্য | |||||||
| কোড | চাপের ধরন | |||||||
| জি | পরিমাপ চাপ | |||||||
| এ | পরম চাপ | |||||||
| এস | সিল করা রেফারেন্স চাপ | |||||||
