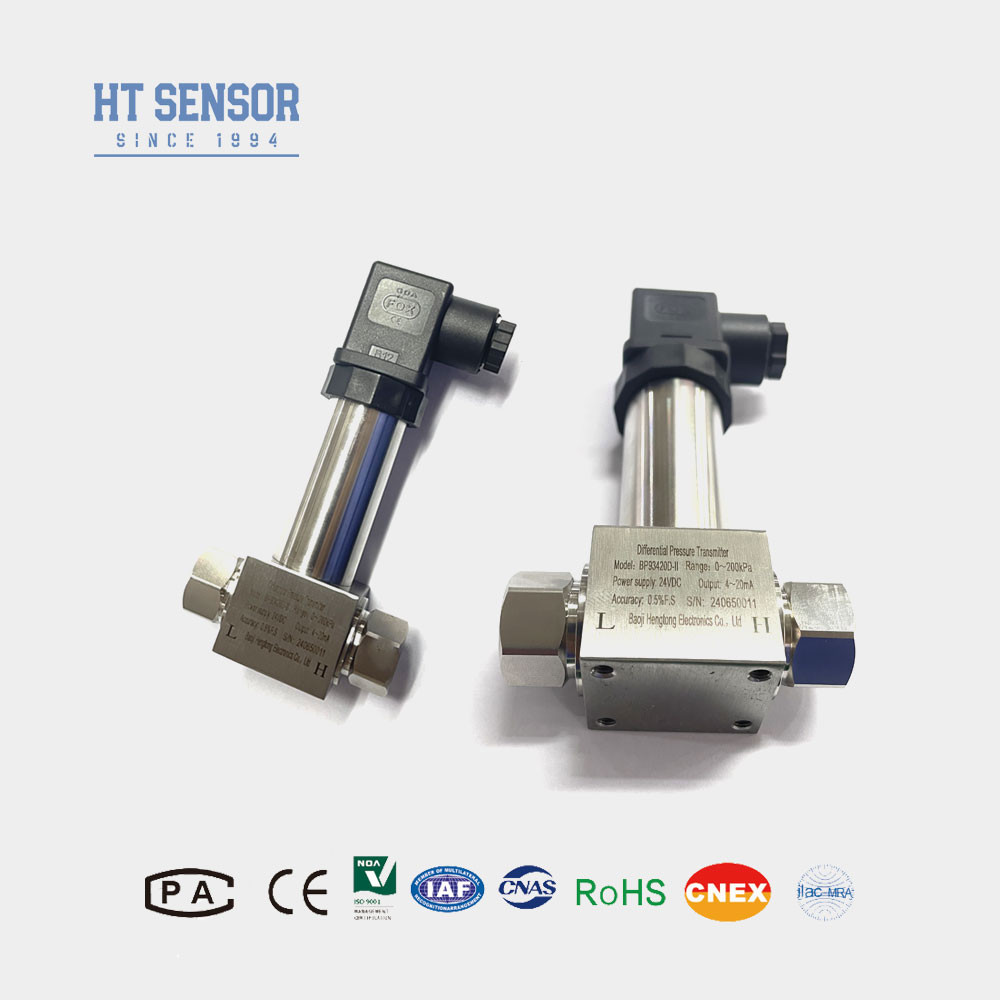

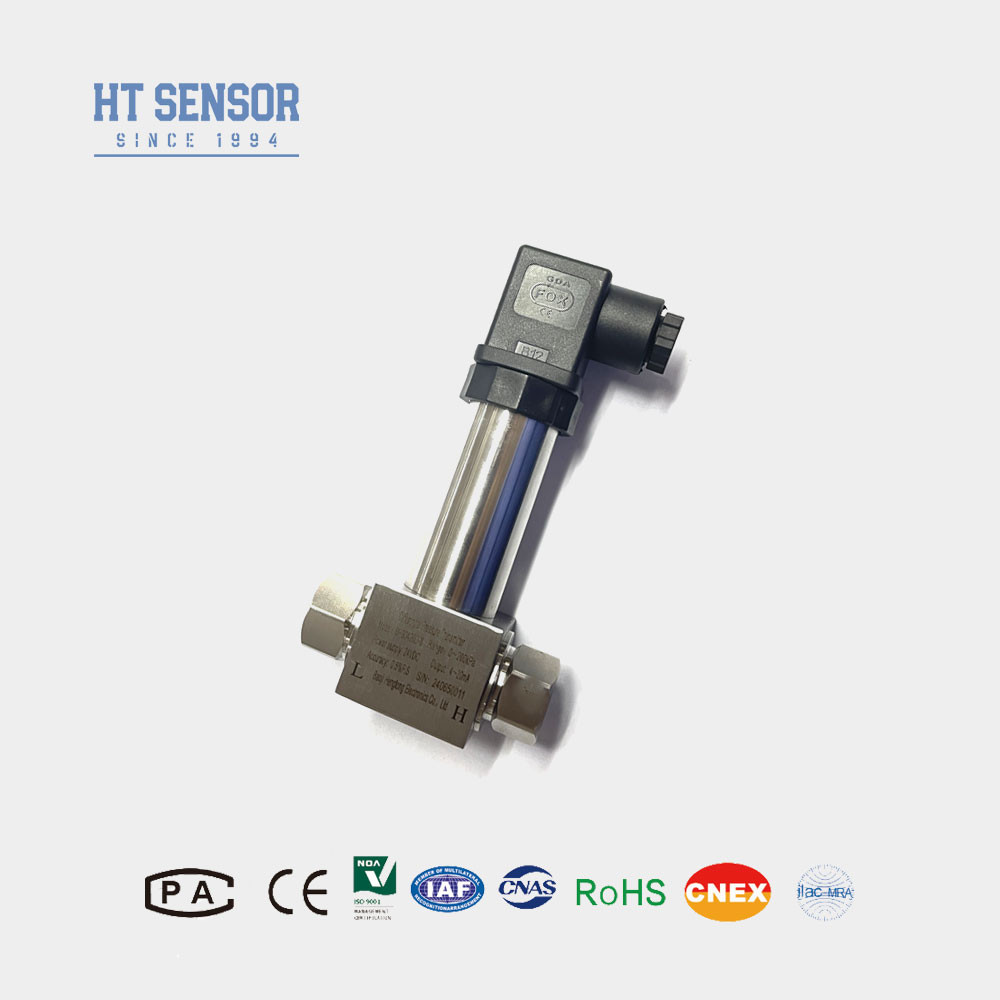

BP93420DII কমপ্যাক্ট এবং সহজ ইনস্টলেশন ডিজাইন সহ ডিফারেনশিয়াল প্রেসার ট্রান্সমিটার চাপ সেন্সর ট্রান্সমিটার
Product Details
| Modle: | BP93420D-II | Range: | 0-10kpa~2Mpa |
|---|---|---|---|
| Power: | 24VDC(12-32VDC) | Output: | 4-20mA RS485 and so on |
| Material: | Stainless steel | Thread: | Male or female can be OEM |
| Pressure Type: | Differential Pressure transmitter | Protection Class: | IP65 |
| Test medium: | Air oil and water | Connector: | Big DIN |
| বিশেষভাবে তুলে ধরা |
সহজ ইনস্টলেশন ডিফারেনশিয়াল চাপ ট্রান্সমিটার,BP93420DII ডিফারেনশিয়াল চাপ ট্রান্সমিটার,কম্প্যাক্ট ডিফারেনশিয়াল চাপ ট্রান্সমিটার |
||
Product Description
ডিফারেনশিয়াল প্রেসার ট্রান্সমিটার ডিফুজড সিলিকন পিজোরেসিস্টিব ডুইয়ার ডিফারেনশিয়াল প্রেসার সেন্সর সহ
BP93420DIIডিবিভাজকপিরিসার্চট্রান্সমিটার
ডিফারেনশিয়াল প্রেসার ট্রান্সমিটারের প্রবর্তনঃ
BP93420DII ডিফারেনশিয়াল চাপ ট্রান্সমিটার একটি বিচ্ছিন্ন সিলিকন পিজোরিসিটিভ সেন্সর ব্যবহার করে। গ্যাস এবং তরল চাপ পার্থক্য পরিমাপ এবং আউটপুট, যা প্রদর্শিত হতে পারে।এটি পেট্রোলিয়াম শিল্পের মধ্যে পাইপলাইনে বিভিন্ন গ্যাস এবং তরলগুলির চাপের পার্থক্য পরিমাপের জন্য প্রযোজ্য, রাসায়নিক, বিদ্যুৎ, জলবিদ্যুৎ ইত্যাদি।
পণ্যের বৈশিষ্ট্যডিফারেনশিয়াল প্রেসার ট্রান্সমিটার:
- ট্রান্সমিটারটি স্টেইনলেস স্টিলের কাঠামোগত নকশা, কম্প্যাক্ট কাঠামো এবং সহজ ইনস্টলেশন গ্রহণ করে।
- কঠোর তাপমাত্রা ক্ষতিপূরণ এবং বৃদ্ধির স্ক্রিনিংয়ের পরে, স্থিতিশীল এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করতে।
- বৈদ্যুতিক ইন্টারফেসটি বাহ্যিক বা সরাসরি সংযোগ হতে পারে।
অ্যাপ্লিকেশনডিফারেনশিয়াল প্রেসার ট্রান্সমিটার::
- 1. পেট্রোলিয়াম, রাসায়নিক, বিদ্যুৎ শক্তি, জলবিদ্যুৎ এবং অন্যান্য শিল্পের পাইপলাইনে বিভিন্ন গ্যাস বা তরলগুলির বৈচিত্র্য চাপ পরিমাপের জন্য উপযুক্ত।
- 2. শিল্প ক্ষেত্রের প্রক্রিয়া নিয়ন্ত্রণে ব্যবহৃত হয়।
- 3. পাইপ এবং চুলা ডিফারেনশিয়াল চাপ পরিমাপ.ইএসআরএস
| পারফরম্যান্স প্যারামিটারডিফারেনশিয়াল প্রেসার ট্রান্সমিটার: | |
|---|---|
| পরিমাপ পরিসীমা | ০-১০ কেপিএ...~২ এমপিএ |
| চাপের ধরন | বৈষম্যমূলক চাপ |
| একতরফা ওভারলোড | নামমাত্র পরিসরের ≤3 গুণ |
| স্ট্যাটিক চাপ | ন্যূনতম মান নামমাত্র পরিসরের ৫ গুণ বা ৭ এমপিএ |
| নির্ভুলতা @ 25°C | ±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্য | ±0.03% (সাধারণ) ±0.05%FS (সর্বোচ্চ) |
| হাইস্টেরেসিস | ±0.03% (সাধারণ) ±0.05%FS (সর্বোচ্চ) |
| দীর্ঘমেয়াদী স্থিতিশীলতা | ±0.5% F.S/Year ((≤200KPa) ±0.2% F.S/Year ((>200KPa) |
| শূন্য তাপমাত্রা ড্রিফ্ট | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| স্প্যান তাপমাত্রা ড্রিফ্ট | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| ক্ষতিপূরণ তাপমাত্রা | 0-50°C ((0-10KPa, 0-20KPa),0-70°C,-10-70°C |
| অপারেটিং তাপমাত্রা | -30°C থেকে 80°C |
| সংরক্ষণ তাপমাত্রা | -৪০°সি থেকে ১০০°সি |
| কম্পন | ১০জি,৫৫হার্জ ∙ ২ কিলোহার্জ |
| আবাসনের উপাদান | 304৩১৬ লিটার |
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল |
| আইসোলেশন প্রতিরোধের | 100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং | স্বতন্ত্রভাবে নিরাপদ এবং বিস্ফোরণ-প্রতিরোধী |
| সুরক্ষা রেটিং | আইপি ৬৫ |
| ওজন | ~০.৪৫ কেজি |
| আউটপুট সংকেত | সরবরাহ ভোল্টেজ | আউটপুট প্রকার |
|---|---|---|
| ৪ ০২০ এমএ | ১২ ০৩০ ভিডিসি | 2/3/4 তারের |
| ০১০/২০ এমএ |
3 তারের |
|
| ০/১ ০৫ ভোল্ট | ||
| 0.৫.৪.৫ ভোল্ট | ৫ ভিডিসি |
| অর্ডার করার পরামর্শডিফারেনশিয়াল প্রেসার ট্রান্সমিটার: |
1পণ্য নির্বাচন করার সময়, দয়া করে নিশ্চিত করুন যে পরীক্ষার মাধ্যমটি পণ্যটির যোগাযোগের অংশগুলির সাথে সামঞ্জস্যপূর্ণ (স্টেইনলেস স্টিল 304 বা 316L) ।
2. নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য, it is recommended to install three valve tubes between the measuring point and the transmitter to ensure that the pressure of the positive and negative pressure chamber of the transmitter is slow and uniform. যদি একক প্রান্তের ওভারলোড গুরুতর হয়, সেন্সর ক্ষতিগ্রস্ত হবে.
3ইনস্টলেশনের সময়, উভয় প্রান্তে চাপ ইন্টারফেসগুলি পণ্যের উপর ইনস্টলেশন অবস্থানের প্রভাবকে হ্রাস করার জন্য অনুভূমিকভাবে স্থাপন করা উচিত।
4. শক্তিশালী কম্পন, তাত্ক্ষণিক শক, শক্তিশালী ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ বা রেডিও ফ্রিকোয়েন্সি হস্তক্ষেপের মতো বিশেষ প্রয়োজনীয়তার ক্ষেত্রে, দয়া করে আমাদের জানান এবং আদেশে উল্লেখ করুন।
5এলসিডি বা এলইডি ডিসপ্লে হেড সহ একটি ট্রান্সমিটার অর্ডার করার সময়, ট্রান্সমিটারের পাওয়ার সাপ্লাই 20VDC এর চেয়ে কম হওয়া উচিত নয়।
| অর্ডার গাইডডিফারেনশিয়াল প্রেসার ট্রান্সমিটার: | ||||||||
| BP93420XX | চাপ ট্রান্সমিটার | |||||||
| কোড | কাঠামোর রূপরেখা | |||||||
| ডিআইআই | ডিফারেনশিয়াল চাপ ট্রান্সমিটার | |||||||
| পরিমাপ পরিসীমা | ০-১০ কেপিএ...~২ এমপিএ | |||||||
| কোড | পাওয়ার সাপ্লাই | |||||||
| ডি১ | 24VDC | |||||||
| ডি২ | ৫ ভিডিসি | |||||||
| ডি৩ | অন্যান্য | |||||||
| কোড | আউটপুট সংকেত | |||||||
| এস১ | ৪২০ এমএডিসি | এস৫ | ০২০ এমএডিসি | |||||
| এস২ | ১ ০৫ ভিডিসি | এস৬ | ০১০ভিডিসি | |||||
| এস৩ | ০৫ ভিডিসি | এস৭ | 0.5 ∙4.5 ভিডিসি | |||||
| এস৪ | ০১০এমএডিসি | |||||||
| কোড | চাপ সংযোগ | |||||||
| J1 | M20×1.5 পুরুষ | |||||||
| J2 | G1/2 পুরুষ | |||||||
| J3 | G1/4 পুরুষ | |||||||
| J4 | ১/২ এনপিটি পুরুষ | |||||||
| J5 | অন্যান্য | |||||||
| কোড | বৈদ্যুতিক সংযোগ | |||||||
| বি১ | হিরশম্যান | |||||||
| বি২ | পি জি ৭ প্লাগ | |||||||
| বি৩ | সিলড ক্যাবল আউটপুট | |||||||
| বি৪ | অন্যান্য | |||||||
| কোড | চাপের ধরন | |||||||
| ডি | বৈষম্যমূলক চাপ | |||||||
