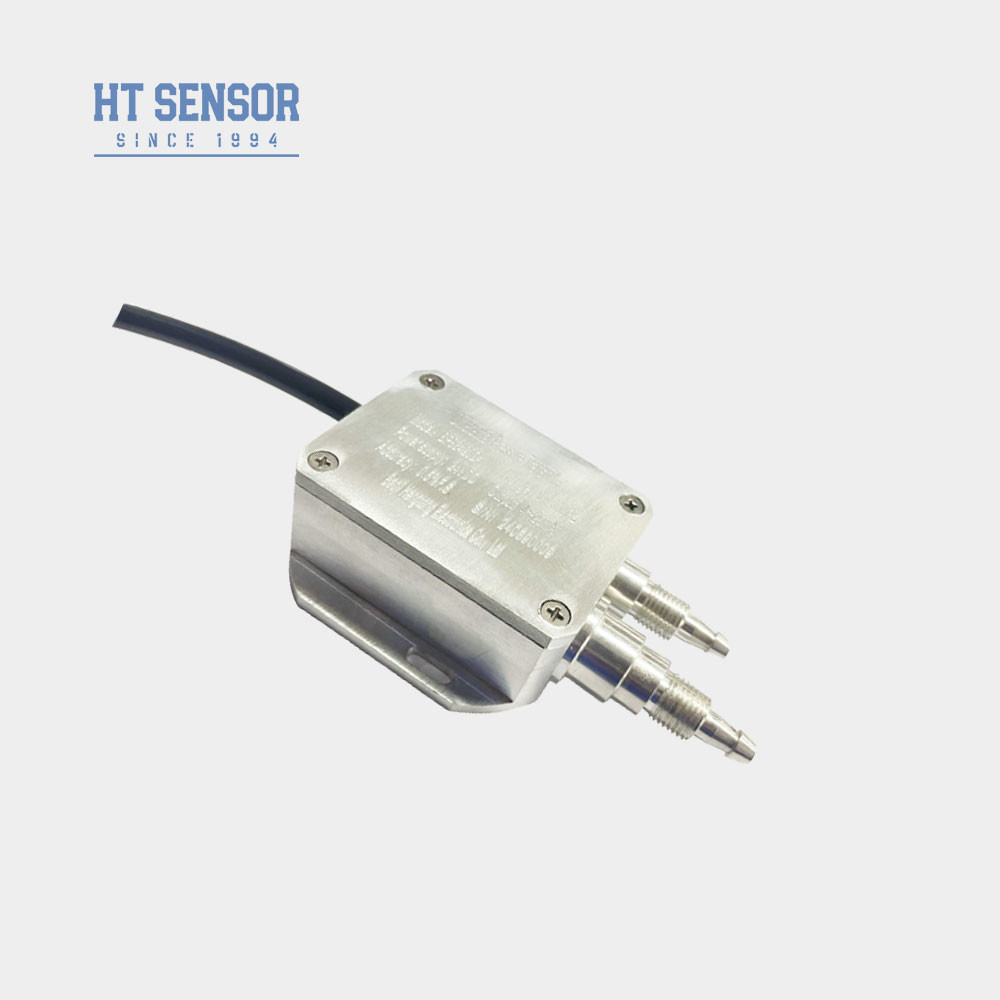

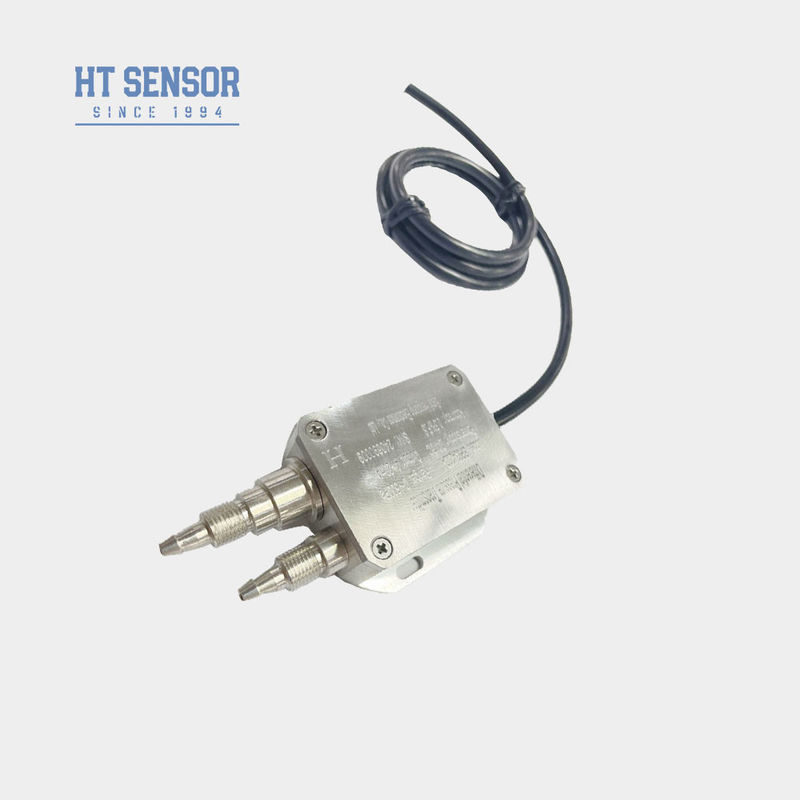

বৈচিত্র্যের জন্য 12-36VDC পাওয়ার সাপ্লাই সহ মিনি অ্যালুমিনিয়াম খাদ ডিফারেনশিয়াল প্রেসার ট্রান্সমিটার
পণ্যের বিবরণ
| মডেল নং।: | BP93420D-I | শক্তি: | 12-36VDC (24VDC) |
|---|---|---|---|
| আউটপুট: | ৪-২০ এমএ | স্পেসিফিকেশন: | অ্যালুমিনিয়াম খাদ |
| Hs কোড: | 9026201090 | প্রকার: | ডিফারেনশিয়াল প্রেসার ট্রান্সমিটার |
| পরিমাপ মাধ্যম: | বায়ু | নির্ভুলতা গ্রেড: | 1.0% FS 0.5% FS |
| চাপ পরিসীমা: | 0-500pa~200kpa | কাস্টমাইজেশন: | OEM এবং ODM |
| বিশেষভাবে তুলে ধরা |
12-36VDC ডিফারেনশিয়াল চাপ ট্রান্সমিটার,বহুমুখিতা ডিফারেনশিয়াল চাপ ট্রান্সমিটার,মিনি অ্যালুমিনিয়াম খাদ ডিফারেনশিয়াল চাপ ট্রান্সমিটার |
||
পণ্য বিবরণ
মিনি অ্যালুমিনিয়াম খাদ বৈচিত্র্য জন্য 12-36VDC পাওয়ার সাপ্লাই সঙ্গে ডিফারেনশিয়াল চাপ ট্রান্সমিটার
ডিফারেনশিয়াল প্রেসার ট্রান্সমিটারের প্রবর্তন:
BP93420DI ডিফারেনশিয়াল চাপ ট্রান্সমিটারটি ডিফারেনশিয়াল চাপকে বৈদ্যুতিক সংকেতে রূপান্তর করতে সেমিকন্ডাক্টর সিলিকন উপাদানের পিজোরেসিটিভ প্রভাবকে কাজে লাগায়।এটি প্রধানত অ ক্ষয়কারী শুকনো গ্যাসের ছোট ডিফারেনশিয়াল চাপ পরিমাপের জন্য ব্যবহৃত হয়, এবং প্রক্রিয়া নিয়ন্ত্রণের জন্য অতি-পরিচ্ছন্ন কর্মশালাগুলিতে বয়লারের বায়ু সরবরাহ, ভূগর্ভস্থ খনি বায়ুচলাচল এবং চাপ পর্যবেক্ষণের মতো পরিস্থিতিতে প্রযোজ্য।
| পারফরম্যান্স প্যারামিটারডিফারেনশিয়াল চাপ ট্রান্সমিটার | |
| পরিমাপ পরিসীমা | 0-500Pa, 0-1KPa,0-2KPa, 0-5KPa, 0-7KPa, 0-10KPa,0~~~200KPa |
| চাপের ধরন | বৈষম্যমূলক চাপ |
| স্ট্যাটিক চাপ | নামমাত্র পরিসরের ২ গুণ |
| অতিরিক্ত লোড | নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস | ±0.5% (সাধারণ) ±1% (সর্বোচ্চ) |
| শূন্য বিন্দু তাপমাত্রা বিচ্যুতি | ±2.5% F.S/oC ((সাধারণ) ±3% F.S/oC ((সর্বোচ্চ) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি | ±2.5% F.S/oC ((সাধারণ) ±3% F.S/oC ((সর্বোচ্চ) |
| ক্ষতিপূরণ তাপমাত্রা | ০-৫০ ডিগ্রি সেলসিয়াস |
| অপারেটিং তাপমাত্রা | -২০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা | -40°C থেকে 100°C |
| আবাসনের উপাদান | অ্যালুমিনিয়াম খাদ,প্লাস্টিক |
| আপেক্ষিক আর্দ্রতা | ০-৮০% |
| চাপ সংযোগ | φ6 ।φ8বায়ু নল বা কাস্টমাইজযোগ্য |
| সুরক্ষা রেটিং | আইপি ৬৫ |
| ক্যাবল উপাদান | পলিথিলিন |
| ওজন | প্রায় ০.২ কেজি |
পণ্যের বৈশিষ্ট্যডিফারেনশিয়াল প্রেসার ট্রান্সমিটার:
- অ্যালুমিনিয়াম বা প্লাস্টিকের কেসিং ডিজাইনের পছন্দ
- হালকা ও ইনস্টল করা সহজ
- বিস্তৃত তাপমাত্রা পরিসীমা ব্যবহারযোগ্যতা নিশ্চিত করার জন্য কঠোর উচ্চ এবং নিম্ন তাপমাত্রা পরীক্ষার মধ্য দিয়ে গেছে
- উচ্চ নির্ভুলতা
অ্যাপ্লিকেশনডিফারেনশিয়াল প্রেসার ট্রান্সমিটার:
- বয়লার এবং খনি শিল্পে অ্যাপ্লিকেশনের জন্য উপযুক্ত
- ব্রোয়ারিং এবং শক্তি শিল্প
- ক্ষয়কারী গ্যাসের ছোট ডিফারেনশিয়াল চাপ সনাক্তকরণের জন্য ডিজাইন করা
মনোযোগঃ
1পণ্য নির্বাচন করার সময়, দয়া করে নিশ্চিত করুন যে পরীক্ষার মাধ্যমটি পণ্যটির যোগাযোগের অংশের সাথে সামঞ্জস্যপূর্ণ।
2. পণ্যের নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য, আপনাকে সাইটে বজ্রপাত সুরক্ষা ডিভাইস ইনস্টল করার পরামর্শ দেওয়া হচ্ছে এবং পণ্য এবং পাওয়ার সাপ্লাই নির্ভরযোগ্যভাবে গ্রাউন্ড করা হয়েছে তা নিশ্চিত করুন।
3. তারের ডিফল্টরূপে 0.5 মিটার। যদি আপনার আরও তারের প্রয়োজন হয়, অথবা একটি ভিন্ন তারের উপাদান, দয়া করে আপনার অর্ডারে এটি নির্দিষ্ট করুন।
4. শক্তিশালী কম্পন, তাত্ক্ষণিক শক, শক্তিশালী ইলেক্ট্রোম্যাগনেটিক বা আরএফ হস্তক্ষেপের মতো বিশেষ প্রয়োজনীয়তার ক্ষেত্রে, দয়া করে আদেশে অবহিত করুন এবং উল্লেখ করুন।
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
প্রশ্ন ১ঃ আছে? তুমি ম্যানুফ্যাকচারিং কোম্পানি?
উত্তর: আমরা ২৯ বছরেরও বেশি অভিজ্ঞতার সাথে প্রস্তুতকারক।
Q2: কাস্টমাইজড পণ্য
উত্তরঃ আমরা OEM এবং কাস্টম-ডিজাইন পরিষেবা সরবরাহ করি।
প্রশ্ন 3:মানের গ্যারান্টি
A3:আমাদের পণ্যগুলির মূল ক্রেতাকে চালানের তারিখ থেকে 12 থেকে 18 মাসের সীমিত ওয়ারেন্টি রয়েছে। হেনটং ত্রুটিযুক্ত পণ্যগুলিকে বিনামূল্যে প্রতিস্থাপন বা মেরামত করবে।এই গ্যারান্টি কোন ইউনিট সংশোধন করা হয়েছে প্রযোজ্য নয়অপব্যবহার, অবহেলা।
প্রশ্ন 4: পরিবহন ও প্যাকিং
A4:পণ্যগুলি সাধারণত আন্তর্জাতিক এক্সপ্রেস দ্বারা প্রেরণ করা হয় যার মধ্যে UPS,FedEx,DHL এবং INT প্রিপেইড ফ্রেটের জন্য রয়েছে,আপনি আপনার শিপিং অ্যাকাউন্টটি সংগ্রহ করতে ব্যবহার করতে পারেন,স্ট্যান্ডার্ড এক্সপোর্ট প্যাকিং,পরিদর্শন সার্টিফিকেশন সহ.
প্রশ্ন 5: আমাদের সাথে যোগাযোগ করুন
A5: আমাদের একটি সক্রিয় এবং অভিজ্ঞ বিক্রয় দল রয়েছে যা আপনাকে প্রযুক্তিগত প্রশ্ন এবং ব্যবসায়িক ইস্যুতে পরিবেশন করবে। কেবল আমাদের বার্তা দিন বা অনলাইন পরিষেবাতে ক্লিক করুন।
