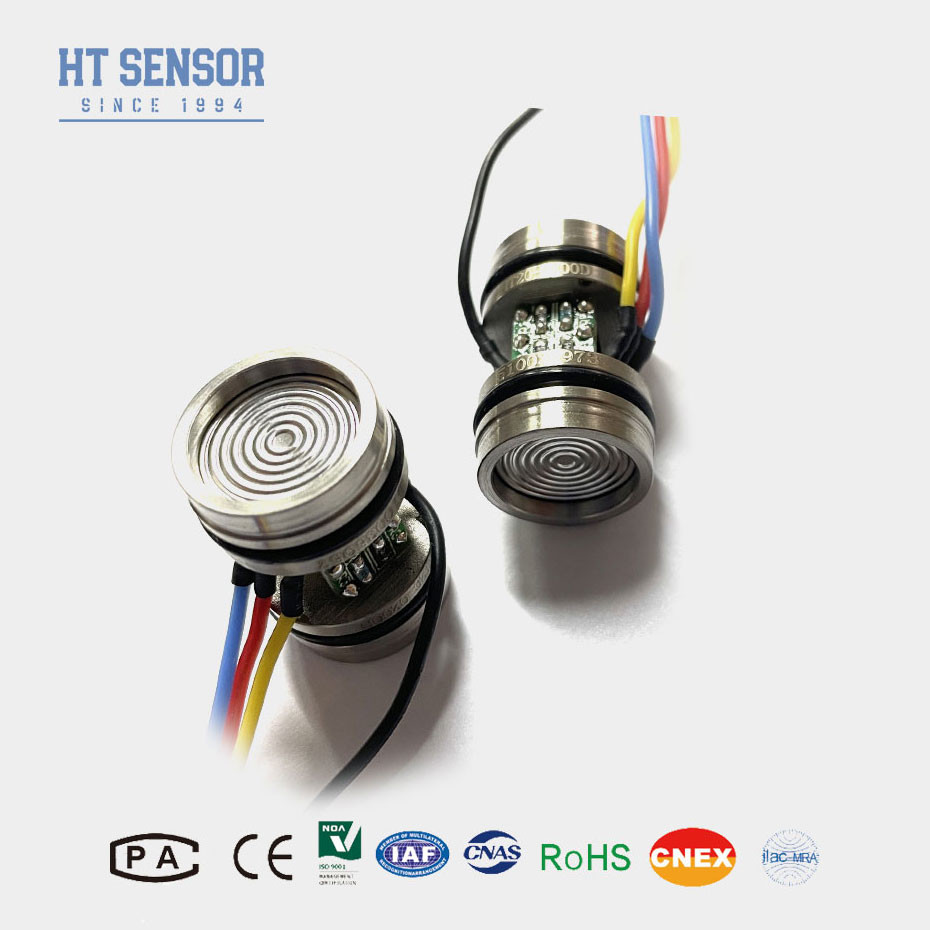

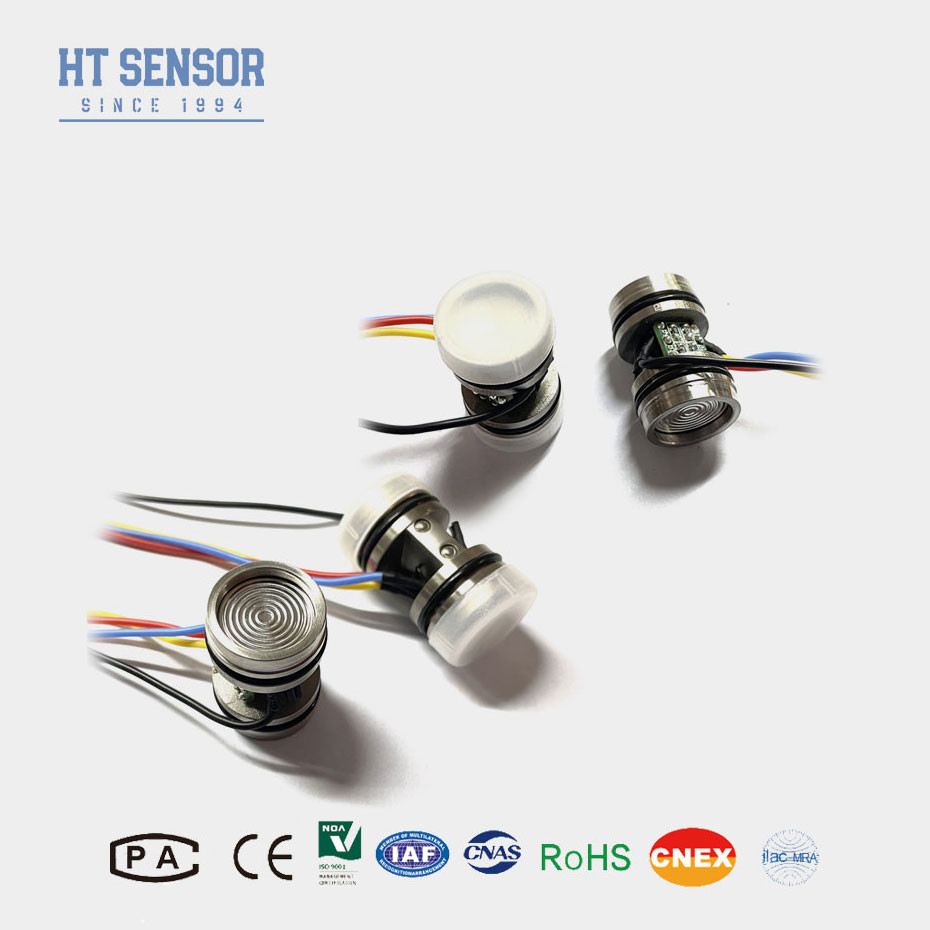

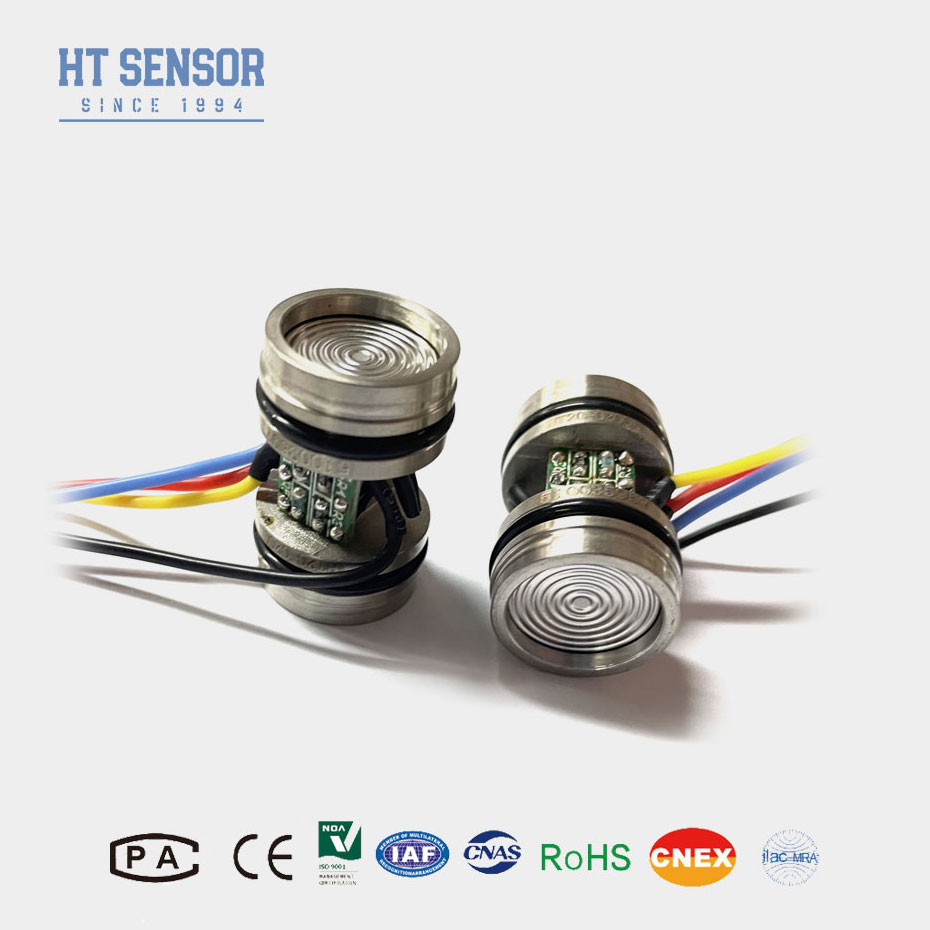

HT20V 100mv চাপ সেন্সর 10VDC তরল জন্য Piezoresistive ডিফারেনশিয়াল চাপ সেন্সর
Product Details
| মডেল নং।: | HT20V | তারের ধরন: | ফোর-ওয়্যার |
|---|---|---|---|
| পরিমাপ মাধ্যম: | গ্যাস এবং তরল | ব্যক্তিগতকৃত: | ব্যক্তিগতকৃত |
| শক্তি: | 10ভিডিসি | পরিবহন প্যাকেজ: | কার্টুন |
| প্রকার: | ডিফারেনশিয়াল পাইজোরেসিস্টিভ প্রেসার সেন্সর | আউটপুট সংকেত প্রকার: | এনালগ টাইপ |
| উপাদান: | স্টেইনলেস স্টীল | কাস্টমাইজেশন: | উপলভ্য -- কাস্টমাইজড অনুরোধ |
| বিশেষভাবে তুলে ধরা |
তরল চাপ সেন্সর,তরল জন্য ডিফারেনশিয়াল চাপ সেন্সর,পাইজোরিসিটিভ ডিফারেনশিয়াল প্রেসার সেন্সর |
||
Product Description
ডিফারেনশিয়াল ডিফিউজড সিলিকন চাপ সেন্সর প্রবর্তনঃ
HT20Vসেন্সরটি একটি সিলিকন ডায়াফ্রাগম নিয়ে গঠিত যার মধ্যে পাইজোরিসিটিভ উপাদানগুলি ছড়িয়ে পড়ে, এটি একটি হুইটস্টোন ব্রিজ সার্কিট গঠন করে। যখন ডায়াফ্রাগম জুড়ে ডিফারেনশিয়াল চাপ প্রয়োগ করা হয়,এটি ডায়াফ্রাগামের বিকৃতি ঘটায়এই বিকৃতি পিজোরিসিটিভ উপাদানগুলির প্রতিরোধকে পরিবর্তন করে, গমস্টোন ব্রিজকে ভারসাম্যহীন করে। ফলে প্রাপ্ত ভোল্টেজ আউটপুট প্রয়োগ করা ডিফারেনশিয়াল চাপের সমানুপাতিক।
পণ্যের বৈশিষ্ট্যডিফারেনশিয়াল ডিফিউজড সিলিকন চাপ সেন্সর:
1. উচ্চ নির্ভুলতাঃ সুনির্দিষ্ট ডিফারেনশিয়াল চাপ পরিমাপ প্রদান করে।
2. দুর্দান্ত স্থিতিশীলতাঃ দীর্ঘ সময়ের জন্য কর্মক্ষমতা বজায় রাখে।
3. বিস্তৃত পরিমাপ পরিসীমাঃ ছোট থেকে বড় ডিফারেনশিয়াল চাপ পরিমাপ করতে সক্ষম।
4তাপমাত্রা ক্ষতিপূরণঃ বিস্তৃত তাপমাত্রা পরিসীমা জুড়ে সঠিক রিডিং নিশ্চিত করে।
- প্রসেস কন্ট্রোলঃ শিল্প প্রক্রিয়ায় চাপের পার্থক্য পর্যবেক্ষণ এবং নিয়ন্ত্রণ।
- এইচভিএসি সিস্টেমঃ সিস্টেমের দক্ষ অপারেশন জন্য বায়ু চাপ পার্থক্য পরিমাপ।
- প্রবাহ পরিমাপঃ তরল প্রবাহ পরিমাপ করার জন্য খোলার প্লেটগুলির মতো প্রবাহ উপাদানগুলির সাথে একত্রে ব্যবহৃত হয়।
- ফিল্টার মনিটরিংঃ ফিল্টার জুড়ে চাপের পতন সনাক্ত করা যাতে আটকে যাওয়া নির্দেশ করে।
- স্তর পরিমাপঃ তরল স্তর এবং একটি রেফারেন্স পয়েন্টের মধ্যে চাপের পার্থক্য সনাক্ত করে ট্যাঙ্কে তরল স্তর পরিমাপ করা।
- পাওয়ার সাপ্লাইঃ ≤10VDC
- সাধারণ মোড আউটপুট ভোল্টেজঃ ইনপুট এর 50% (সাধারণ)
- ইনপুট প্রতিবন্ধকতাঃ4KΩ~20KΩ
- আউটপুট প্রতিবন্ধকতাঃ2.5KΩ~6KΩ
- বৈদ্যুতিক সংযোগঃ ১০০ মিমি উচ্চ তাপমাত্রার তার।
| পারফরম্যান্স প্যারামিটারডিফারেনশিয়াল ডিফিউজড সিলিকন চাপ সেন্সর: | ||||
| পরিমাপ পরিসীমা | ১০ কেপিএ, ৩৫ কেপিএ, ১০০ কেপিএ, ২০০ কেপিএ, ৩৫০ কেপিএ, ১০০০ কেপিএ, ২০০০ কেপিএ | |||
| প্রকার | ম্যাক্স | ইউনিট | ||
| রৈখিকতা | ±0.15 | ±0.3 | %F.S | |
| পুনরাবৃত্তিযোগ্য | 0.05 | 0.1 | %F.S | |
| হাইস্টেরেসিস | 0.05 | 0.1 | %F.S | |
| শূন্য অফসেট আউটপুট | ০±১ | ০±২ | এমভি | |
| পূর্ণ স্কেল আউটপুট | ≤20 কেপিএ | ৫০±১ | ৫০±২ | এমভি |
| ≥35kPa | ১০০±১ | ১০০±২ | এমভি | |
| শূন্য অফসেট টেম্প। ড্রিফট | ≤20 কেপিএ | ± 1 | ±২।5 | %F.S |
| ≥35kPa | ±0.8 | ± ১।5 | %F.S | |
| পূর্ণ স্কেল তাপমাত্রা | ≤20 কেপিএ | ± 1 | ±2 | %F.S |
| ≥35kPa | ±0.8 | ± ১।5 | %F.S | |
| টেম্পারেশন। | ≤20 কেপিএ | ০-৫০ | oC | |
| ≥35kPa | ০-৭০ | oC | ||
| অপারেটিং তাপমাত্রা | - ২০ থেকে ৮০ | oC | ||
| সঞ্চয় তাপমাত্রা | -৪০-১২৫ | oC | ||
| অনুমোদিত ওভারলোড | পূর্ণ স্কেল বা 4MPa এর 3 গুণের মধ্যে ছোট মান নিন | |||
| ফাটল চাপ | পূর্ণ স্কেল 5X | |||
| দীর্ঘমেয়াদী স্থিতিশীলতা | 0.২% | অর্থবছর/বছর | ||
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল | |||
| আইসোলেশন প্রতিরোধের | ≥200MΩ 100VDC | |||
| কম্পন | 10gRMS, 20Hz থেকে 2000Hz এর অবস্থার অধীনে কোনও পরিবর্তন নেই | |||
| শক | ১০০ গ্রাম, ১১ মিলিমিটার | |||
| প্রতিক্রিয়া সময় | ≤1ms | |||
| ও-রিং সিল | নাইট্রিল গাম বা ফ্লোরো গাম | |||
| ভরাট মাধ্যম | সিলিকন তেল | |||
| ওজন | ~৪৫ গ্রাম | |||
| পরামিতিগুলি নিম্নলিখিত অবস্থার অধীনে পরীক্ষা করা হয়ঃ ধ্রুবক ভোল্টেজ 10V এবং পরিবেষ্টিত তাপমাত্রা 25oC | ||||
| কাঠামোর রূপরেখাডিফারেনশিয়াল ডিফিউজড সিলিকন চাপ সেন্সর | |
| মাত্রা | |
| নোট:আউটগোয়িং শেষটি ইতিবাচক টার্মিনাল। যদি তারের রঙের কোনও পরিবর্তন হয় তবে সঠিক তথ্যের জন্য সেন্সরের সাথে সংযুক্ত লেবেলটি দেখুন | |
| বৈদ্যুতিক সংযোগ এবং ক্ষতিপূরণডিফারেনশিয়াল ডিফিউজড সিলিকন চাপ সেন্সর |
|
| নির্বাচনের উদাহরণ |
| অর্ডার করার পরামর্শ |
প্রয়োজনীয় বায়ুরোধীতা
2. হাউজিংয়ের সমাবেশের সময়, এটি উল্লম্বভাবে সারিবদ্ধ করা নিশ্চিত করুন এবং ক্ষতিপূরণ প্লেটকে জ্যামিং বা ক্ষতিগ্রস্ত করা এড়াতে সমান চাপ প্রয়োগ করুন।
3যদি পরিমাপ মাধ্যমটি কোর ডায়াফ্রাগম এবং হাউজিং উপাদান (316L) এর সাথে সামঞ্জস্যপূর্ণ না হয়, তবে অর্ডার দেওয়ার সময় বিশেষ নির্দেশাবলী সরবরাহ করা উচিত।
4. ডায়াফ্রাগম বিকৃতি বা ছিদ্রের কারণে কোর ক্ষতিগ্রস্ত হওয়ার জন্য হাত বা ধারালো বস্তু দিয়ে সেন্সর ডায়াফ্রাগম চাপানো এড়িয়ে চলুন।
5. গেইজ চাপ কোর চাপ বন্দর বায়ুমণ্ডল খোলা রাখুন এবং জল, জলীয় বাষ্প, বা ক্ষয়কারী মিডিয়া কোর নেতিবাচক চাপ চেম্বার প্রবেশ রোধ।
6যদি পিনের কন্ডিশনে কোন পরিবর্তন হয়, তাহলে রেফারেন্সের জন্য প্রকৃত কোরটির লেবেলটি অনুসরণ করুন।
