এইচটি সিরিজ ফ্লাশ ডায়াফ্রাম চাপ সেন্সর ট্রান্সমিটার উচ্চ তাপমাত্রা শিল্প চাপ ট্রান্সমিটার জন্য
পণ্যের বিবরণ
| মডেল নং।: | BP93420-IIIF | পাওয়ার সাপ্লাই: | 12-32VDC(24VDC) |
|---|---|---|---|
| আউটপুট: | 4-20mA ডিসপ্লে সহ | চাপের ধরন: | গেজ, পরম, সিল করা |
| পরিসীমা: | ০-৩৫ কেপিএ-২০ এমপিএ | কাঠামোর ধরন: | ফ্লাশ ডায়াফ্রাম সেন্সর |
| পরিমাপ মাধ্যম: | তরল, পানীয় আঠালো এবং তাই | নির্ভুলতা গ্রেড: | 0.5% |
| সমান: | DN25-DN50 -DN100 এবং তাই | কাস্টমাইজেশন: | OEM |
| বিশেষভাবে তুলে ধরা |
উচ্চ তাপমাত্রা ফ্লাশ ডায়াফ্রাম চাপ সেন্সর,ফ্লাশ ডায়াফ্রাম চাপ সেন্সর ট্রান্সমিটার,ইন্ডাস্ট্রি ফ্লাশ ডায়াফ্রাম চাপ সেন্সর |
||
পণ্য বিবরণ

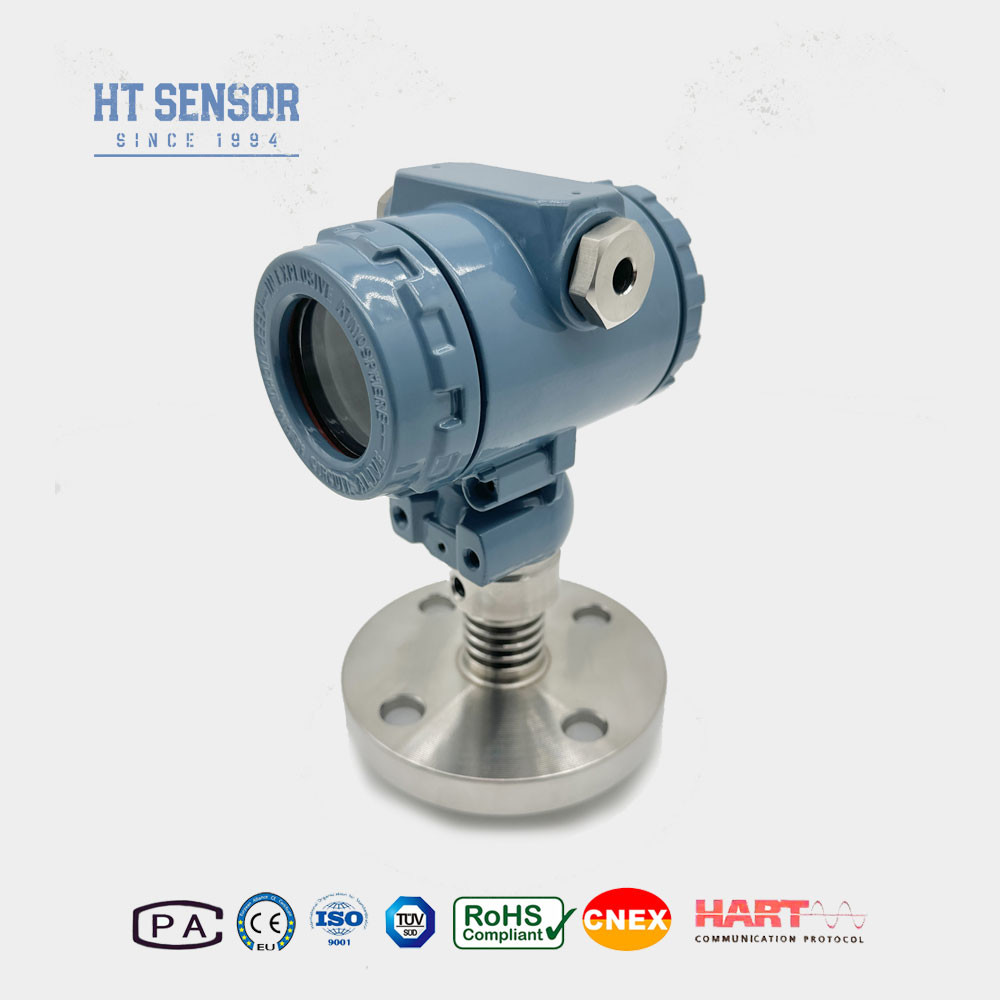

উচ্চ তাপমাত্রা শিল্পের জন্য এইচটি সিরিজ ফ্লাশ ডায়াফ্রাগম চাপ সেন্সর ট্রান্সমিটার
BP93420-IIIFL চাপ ট্রান্সমিটার
ফ্লাশ ডায়াফ্রাম চাপ সেন্সর প্রবর্তনঃ

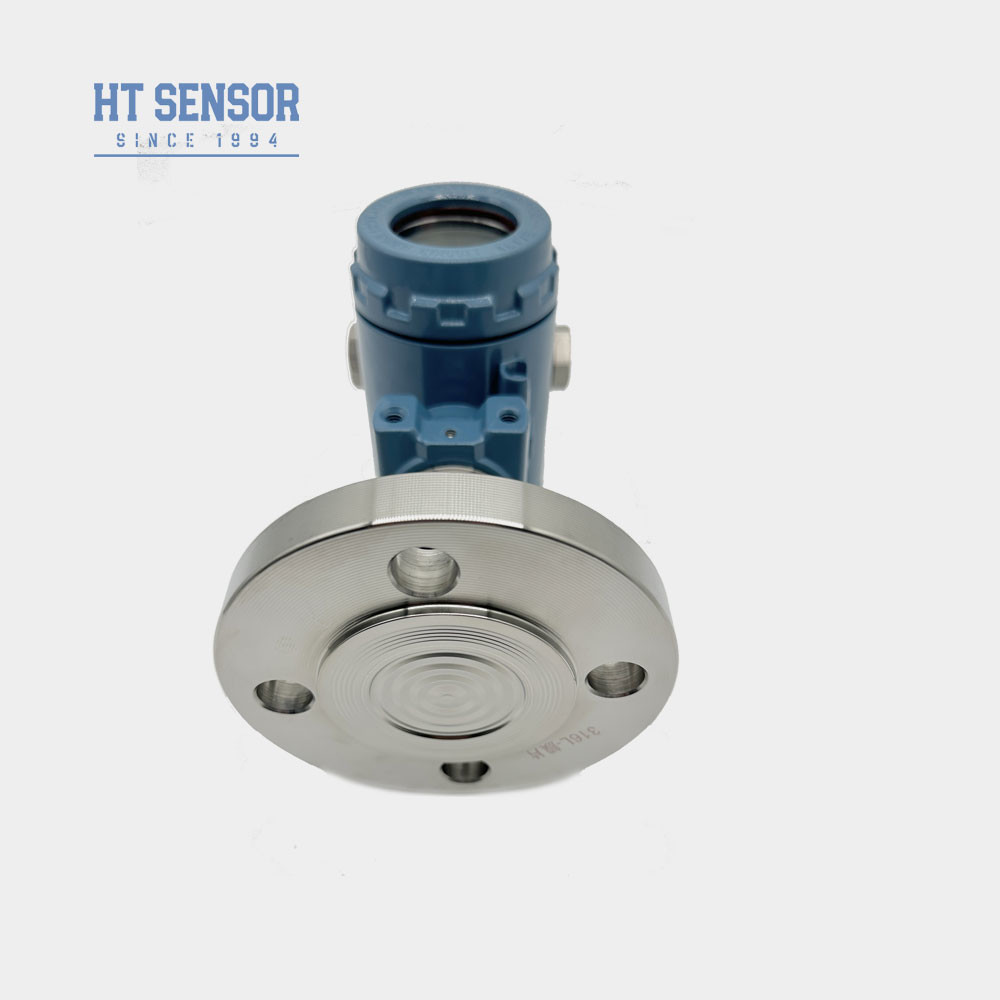

BP93420-III-FL চাপ ট্রান্সমিটার সিগন্যাল পরিমাপ উপাদান হিসাবে HT সিরিজ সিলিকন প্রতিরোধী ফিল্ম তেল ভরা কোর ব্যবহার করে।তার প্রক্রিয়া সংযোগ একটি 316L বিচ্ছিন্নতা diaphragm এবং মিলে যাওয়া flange সরাসরি ঢালাই জড়িত, সঠিক চাপ পরিমাপ নিশ্চিত করে। কাস্টমাইজড তাপ sink উচ্চ তাপমাত্রা পরিবেশে মানিয়ে নিতে ডিজাইন করা হয়।সিগন্যাল প্রসেসিং সার্কিট সেন্সর সিগন্যালকে স্ট্যান্ডার্ড আউটপুট সিগন্যালে রূপান্তর করেট্রান্সমিটারের স্থিতিশীল এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করার জন্য উপাদান, অর্ধ-সমাপ্ত পণ্য এবং সমাপ্ত পণ্যগুলির কঠোর পরীক্ষা এবং বয়সের স্ক্রিনিং করা হয়েছে।
| পারফরম্যান্স প্যারামিটার | |
| পরিমাপ পরিসীমা | - ১০০ কেপিএ... ০ কেপিএ ∙ ৩৫ কেপিএ... ১ এমপিএ |
| চাপের ধরন | পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড | নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতা @ 25°C | ±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্যতা& হাইস্টেরেসিস | 0.০২% F.S. (টাইপ) ০.০৫% F.S. (ম্যাক্স) |
| দীর্ঘমেয়াদী স্থিতিশীলতা | ±0.1% F.S./Year ((টাইপ) ±0.2% F.S./Year ((ম্যাক্স) |
| শূন্য বিন্দু তাপমাত্রা বিচ্যুতি | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| ফ্রিকোয়েন্সি প্রতিক্রিয়া | 2.4Khz |
| ক্ষতিপূরণ তাপমাত্রা | 0-70°C ((≤10mpa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা | -২০°সি-৮০°সি |
| সংরক্ষণ তাপমাত্রা | -৪০°সি-১২০°সি |
| কম্পন | ১০জি,৫৫হার্জ ∙ ২ কিলোহার্জ |
| আবাসনের উপাদান | 304৩১৬ লিটার |
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল |
| আইসোলেশন প্রতিরোধের | 100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং | Ex ia IIC T6 Ga |
| সুরক্ষা রেটিং | আইপি ৬৫ |
| ও-রিং সিল | ফ্লোরো কাঁচামাল |
| ওজন | ~৪ কেজি |
পণ্যের বৈশিষ্ট্যফ্লাশ ডায়াফ্রাম চাপ সেন্সর:
- 1. বিস্তৃত পরিমাপ পরিসীমা,বিভিন্ন চাপ ইন্টারফেস বিকল্প
- 2. বিভিন্ন আউটপুট সংকেত অপশন
- 3. নিয়ন্ত্রিত শূন্য এবং পূর্ণ স্কেল
- 4. উচ্চ নির্ভুলতা, একাধিক জীবাণুমুক্ত প্রক্রিয়া সংযোগ
অ্যাপ্লিকেশনফ্লাশ ডায়াফ্রাম চাপ সেন্সর:
- 316L দিয়ে অ- ক্ষয়কারী গ্যাস এবং তরল পরিমাপের জন্য উপযুক্ত।
- চিকিৎসা, বায়োফার্মাসিউটিক্যাল, এবং খাদ্য স্বাস্থ্যবিধি শিল্পের জন্য জীবাণুমুক্ত প্রক্রিয়াকরণ।
- কাগজ এবং রাসায়নিক শিল্পে ব্যবহৃত হয়, পাশাপাশি নিকাশী এবং পানীয়ের স্তরের জন্য।
| আউটপুট সিগন্যাল oএফফ্লাশ ডায়াফ্রাম চাপ সেন্সর | সরবরাহ ভোল্টেজ | আউটপুট প্রকার |
| ৪-২০ এমএ | 12 ~ 30VDC | 2/3/4 তারের |
| 0~10/20mA | 3 তারের |
|
| ০/১ থেকে ৫ ভোল্ট | ||
| 0/1~10V | ||
| 0.৫-৪.৫ ভোল্ট | ৫ ভিডিসি | |
| RS485 যোগাযোগ প্রোটোকল | 3.6~30V / ব্যাটারি | ৪টি তারের |
| অর্ডার টিপসএফফ্লাশ ডায়াফ্রাম চাপ সেন্সর |
- 1. সামঞ্জস্যতা নিশ্চিত করুনঃ পণ্য নির্বাচন করার সময়, দয়া করে যাচাই করুন যে পরীক্ষিত মাধ্যমটি পণ্যটির যোগাযোগের অংশগুলির সাথে সামঞ্জস্যপূর্ণ।
- 2. বিস্ফোরণ-প্রতিরোধী পণ্যঃ দ্রষ্টব্যঃ বিস্ফোরণ-প্রতিরোধী পণ্যগুলির মধ্যে ডিজিটাল ডিসপ্লে হেড অন্তর্ভুক্ত নেই।
- 3. ডিসপ্লেগুলির জন্য পাওয়ার সাপ্লাইঃ এলসিডি বা এলইডি ডিসপ্লে হেড সহ একটি ট্রান্সমিটার অর্ডার করার সময়, ট্রান্সমিটারের পাওয়ার সাপ্লাই 20VDC এর কম হওয়া উচিত নয়।
- 4বিদ্যুৎ সুরক্ষাঃ পণ্যের নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য,সাইটে বজ্রপাত সুরক্ষা ডিভাইস ইনস্টল করার পরামর্শ দেওয়া হয় এবং পণ্য এবং পাওয়ার সাপ্লাই নির্ভরযোগ্যভাবে গ্রাউন্ড করা হয় তা নিশ্চিত করা হয়.
- 5. সিলিং রিং নির্বাচনঃ ফ্লোরিন রাবার O- রিং এর নামমাত্র অপারেটিং তাপমাত্রা পরিসীমা -20°C থেকে 250°C। যদি পণ্যের অপারেটিং তাপমাত্রা -20°C এর নিচে হয়,একটি EPDM O- টাইপ সিলিং রিং নির্বাচন করা উচিত.
- 6. ক্যাবল অপশনঃ ডিফল্ট ক্যাবল দৈর্ঘ্য 1.5 মিটার, এবং তিনটি ধরণের ক্যাবল উপকরণ রয়েছে। অন্যথায় নির্দিষ্ট না করা হলে, পলিথিলিন ক্যাবল উপকরণ ব্যবহার করা যেতে পারে।যদি অন্য ক্যাবল উপাদান প্রয়োজন হয়, দয়া করে অর্ডার ফর্মে এটি উল্লেখ করুন।
- 7. বিশেষ প্রয়োজনীয়তা: বিশেষ প্রয়োজনীয়তার ক্ষেত্রে, যেমন শক্তিশালী কম্পন, তাত্ক্ষণিক প্রভাব শক্তি, শক্তিশালী ইলেক্ট্রোম্যাগনেটিক বা আরএফ হস্তক্ষেপ, দয়া করে আমাদের জানান এবং এটি অর্ডারে নির্দেশ করুন.
| অর্ডার গাইডফ্লাশ ডায়াফ্রাম চাপ সেন্সর | ||||||||
| BP93420XX | চাপ ট্রান্সমিটার | |||||||
| কোড | কাঠামোর রূপরেখা | |||||||
| আইবি | সাধারণ চাপ ট্রান্সমিটার | নবম | ডিসপ্লে চাপ ট্রান্সমিটার | |||||
| আইই | শক প্রতিরোধী এভিয়েশন চাপ ট্রান্সমিটার | IIC/III | ইন্ডাস্ট্রিয়াল জেনারেল/ ডিসপ্লে চাপ ট্রান্সমিটার | |||||
| যদি | আর্দ্রতা-প্রতিরোধী চাপ ট্রান্সমিটার | IIE/IIIE | সাধারণ/ডিসপ্লে চাপ ট্রান্সমিটার | |||||
| IN | এয়ার কন্ডিশনার ডেডিকেটেড চাপ ট্রান্সমিটার | |||||||
| আইসি | উচ্চ তাপমাত্রার চাপ ট্রান্সমিটার | |||||||
| আইকিউ/আইকিউটি | বড় ডায়াফ্রাম / উচ্চ তাপমাত্রা চাপ ট্রান্সমিটার | |||||||
| পরিমাপ পরিসীমা | - ১০০ কেপিএ... ০ কেপিএ ~ ৩৫ কেপিএ... ৩.৫ এমপিএ | |||||||
| (0-X) কেপিএ বা এমপিএ | এক্সঃ প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে | |||||||
| কোড | পাওয়ার সাপ্লাই | |||||||
| ডি১ | 24VDC | |||||||
| ডি২ | ৫ ভিডিসি | |||||||
| ডি৩ | অন্যান্য | |||||||
| কোড | আউটপুট সংকেত | |||||||
| এস১ | 4~20mADC | এস৫ | 0~20mADC | |||||
| এস২ | ১-৫ ভিডিসি | এস৬ | 0~10VDC | |||||
| এস৩ | 0 ~ 5VDC | এস৭ | 0.5~4.5VDC | |||||
| এস৪ | 0~10mADC | |||||||
| কোড | চাপ সংযোগ | |||||||
| J1 | এম২০×১।5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | ৭/১৬-২০ ইউএনএফ | |||||||
| J5 | অন্যান্য | |||||||
| কোড | বৈদ্যুতিক সংযোগ | |||||||
| বি১ | হিরশম্যান | |||||||
| বি২ | পি জি ৭ প্লাগ | |||||||
| বি৩ | সিলড ক্যাবল আউটপুট | |||||||
| বি৪ | ২০৮৮ শিল্পকৌশল | |||||||
| বি৫ | 2088 ডিসপ্লে সহ ইন্ডাস্ট্রিয়াল কেসিং | |||||||
| বি৬ | অন্যান্য | |||||||
| কোড | চাপের ধরন | |||||||
| জি | পরিমাপ চাপ | |||||||
| এ | পরম চাপ | |||||||
| এস | সিল করা রেফারেন্স চাপ | |||||||
প্রায়শই জিজ্ঞাসিত প্রশ্নফ্লাশ ডায়াফ্রাম চাপ সেন্সরঃ
প্রশ্ন ১ঃ আছে? তুমি ম্যানুফ্যাকচারিং কোম্পানি?
উত্তর: আমরা ২৯ বছরেরও বেশি অভিজ্ঞতার সাথে প্রস্তুতকারক।
Q2: কাস্টমাইজড পণ্য
উত্তরঃ আমরা OEM এবং কাস্টম-ডিজাইন পরিষেবা সরবরাহ করি।
প্রশ্ন 3:মানের গ্যারান্টি
A3:আমাদের পণ্যগুলির মূল ক্রেতাকে চালানের তারিখ থেকে 12 থেকে 18 মাসের সীমিত ওয়ারেন্টি রয়েছে। হেনটং ত্রুটিযুক্ত পণ্যগুলিকে বিনামূল্যে প্রতিস্থাপন বা মেরামত করবে।এই গ্যারান্টি কোন ইউনিট সংশোধন করা হয়েছে প্রযোজ্য নয়অপব্যবহার, অবহেলা।
প্রশ্ন 4: পরিবহন ও প্যাকিং
A4:পণ্যগুলি সাধারণত আন্তর্জাতিক এক্সপ্রেস দ্বারা প্রেরণ করা হয় যার মধ্যে UPS,FedEx,DHL এবং INT প্রিপেইড ফ্রেটের জন্য রয়েছে,আপনি আপনার শিপিং অ্যাকাউন্টটি সংগ্রহ করতে ব্যবহার করতে পারেন,স্ট্যান্ডার্ড এক্সপোর্ট প্যাকিং,পরিদর্শন সার্টিফিকেশন সহ.
প্রশ্ন 5: আমাদের সাথে যোগাযোগ করুন
A5: আমাদের একটি সক্রিয় এবং অভিজ্ঞ বিক্রয় দল রয়েছে যা আপনাকে প্রযুক্তিগত প্রশ্ন এবং ব্যবসায়িক ইস্যুতে পরিবেশন করবে। কেবল আমাদের বার্তা দিন বা অনলাইন পরিষেবাতে ক্লিক করুন।
