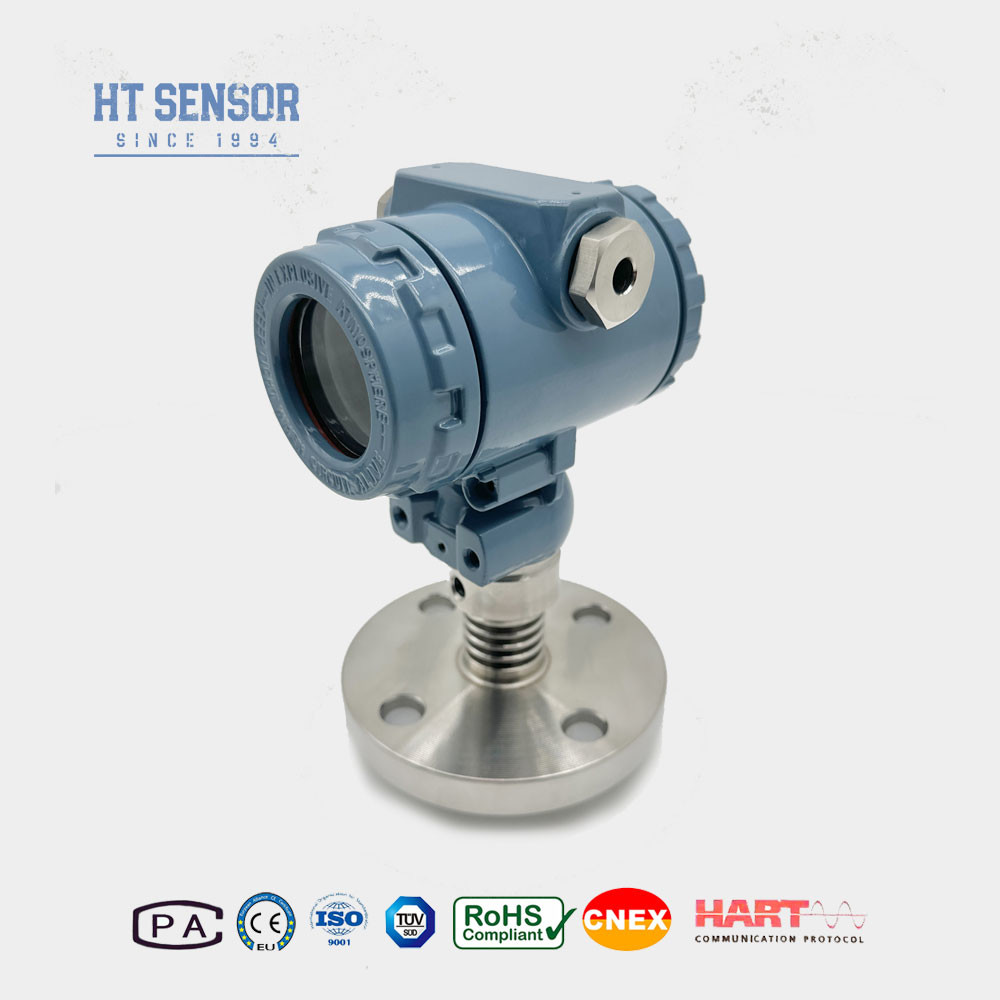

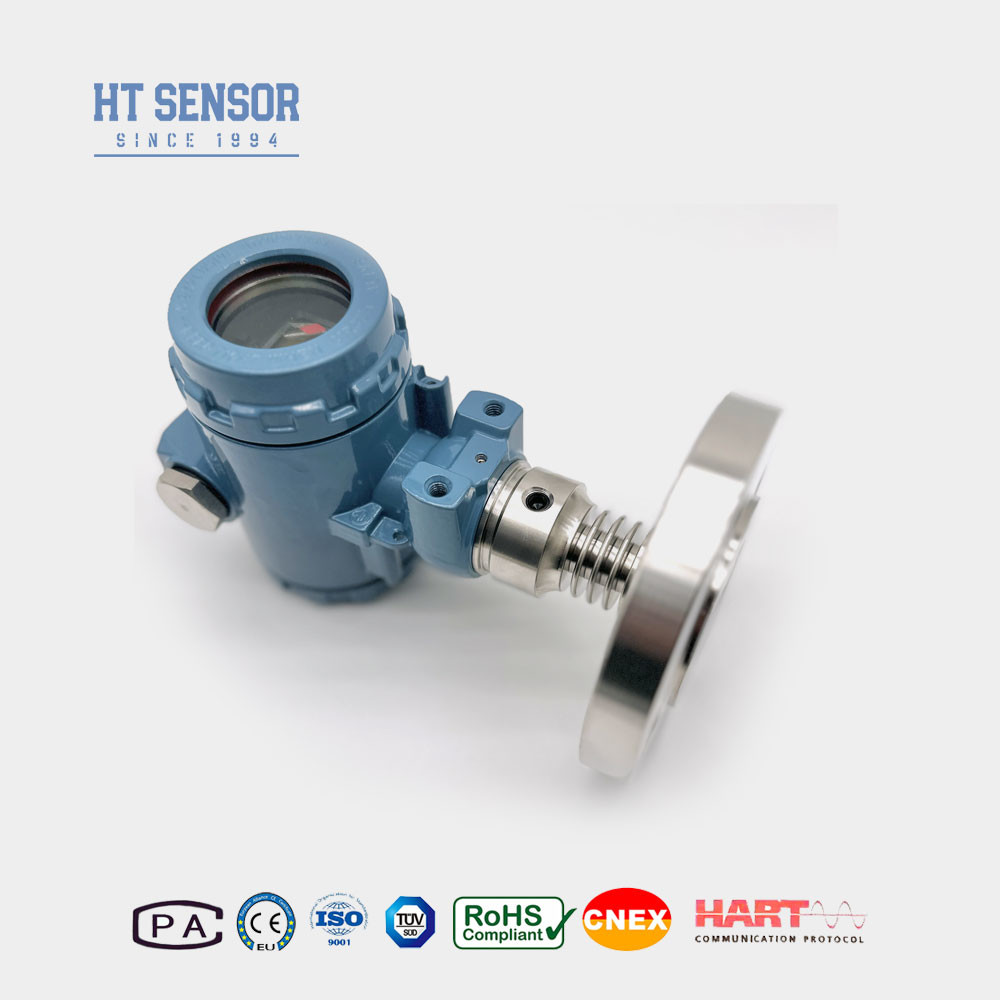

এইচটি সিরিজ সিলিকন রেসিসিভ ফিল্ম হাই তাপমাত্রা শিল্প ট্রান্সমিটার জন্য তেল ভরা কোর ফ্লাশ ডায়াফ্রাগম চাপ সেন্সর
পণ্যের বিবরণ
| মডেল নং।: | BP93420-IIIF | পাওয়ার সাপ্লাই: | 12-32 ভিডিসি |
|---|---|---|---|
| আউটপুট: | 4-20mA ডিসপ্লে সহ | চাপের ধরন: | গেজ, পরম, সিল করা |
| পরিসীমা: | ০-৩৫ কেপিএ-২০ এমপিএ | কাঠামোর ধরন: | ফ্লাশ ডায়াফ্রাম প্রেসার ট্রান্সমিটার |
| পরিমাপ মাধ্যম: | তরল, গ্যাস, পানীয়ের আঠালো ইত্যাদি | নির্ভুলতা গ্রেড: | 0.5% |
| সমান: | DN25...DN50 ইত্যাদি | কাস্টমাইজেশন: | OEM এবং ODM |
| বিশেষভাবে তুলে ধরা |
উচ্চ তাপমাত্রা ফ্লাশ ডায়াফ্রাম চাপ সেন্সর,তেল ভরা কোর চাপ সেন্সর,সিলিকন প্রতিরোধী ফিল্ম চাপ সেন্সর |
||
পণ্য বিবরণ
এইচটি সিরিজ সিলিকন রেসিসিভ ফিল্ম হাই তাপমাত্রা শিল্পের জন্য তেল ভরা কোর ফ্লাশ ডায়াফ্রাগম চাপ সেন্সর
BP93420-IIIFL চাপ ট্রান্সমিটার
ফ্লাশ ডায়াফ্রাম চাপ সেন্সর প্রবর্তনঃ
BP93420 - III - FL চাপ ট্রান্সমিটার সিগন্যাল পরিমাপ উপাদান হিসাবে HT সিরিজ প্রতিরোধের সিলিকন ঝিল্লি তেল ভরা কোর ব্যবহার করে।তার প্রক্রিয়া সংযোগ 316L বিচ্ছিন্নতা diaphragm এবং মিলে যাওয়া flange সরাসরি ঢালাই অন্তর্ভুক্তএকটি কাস্টম রেডিয়েটার উচ্চ তাপমাত্রা পরিবেশে থাকার জন্য ডিজাইন করা হয়েছে।একটি সিগন্যাল প্রসেসিং সার্কিট সেন্সর সিগন্যালকে স্ট্যান্ডার্ড আউটপুটতে রূপান্তর করেউপাদান, অর্ধ-সমাপ্ত পণ্য এবং সমাপ্ত পণ্যগুলি কঠোর পরীক্ষার এবং বয়সের স্ক্রিনিংয়ের মধ্য দিয়ে যায় যাতে ট্রান্সমিটারের কর্মক্ষমতা স্থিতিশীল এবং নির্ভরযোগ্য হয়।
| পারফরম্যান্স প্যারামিটার | |
| পরিমাপ পরিসীমা | - ১০০ কেপিএ... ০ কেপিএ ∙ ৩৫ কেপিএ... ১ এমপিএ |
| চাপের ধরন | পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড | নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতা @ 25°C | ±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্যতা& হাইস্টেরেসিস | 0.০২% F.S. (টাইপ) ০.০৫% F.S. (ম্যাক্স) |
| দীর্ঘমেয়াদী স্থিতিশীলতা | ±0.1% F.S./Year ((টাইপ) ±0.2% F.S./Year ((ম্যাক্স) |
| শূন্য বিন্দু তাপমাত্রা বিচ্যুতি | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| ফ্রিকোয়েন্সি প্রতিক্রিয়া | 2.4Khz |
| ক্ষতিপূরণ তাপমাত্রা | 0-70°C ((≤10mpa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা | -২০°সি-৮০°সি |
| সংরক্ষণ তাপমাত্রা | -৪০°সি-১২০°সি |
| কম্পন | ১০জি,৫৫হার্জ ∙ ২ কিলোহার্জ |
| আবাসনের উপাদান | 304৩১৬ লিটার |
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল |
| আইসোলেশন প্রতিরোধের | 100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং | Ex ia IIC T6 Ga |
| সুরক্ষা রেটিং | আইপি ৬৫ |
| ও-রিং সিল | ফ্লোরো কাঁচামাল |
| ওজন | ~৪ কেজি |
অ্যাপ্লিকেশনফ্লাশ ডায়াফ্রাম চাপ সেন্সর:
- 316L দিয়ে অ- ক্ষয়কারী গ্যাস এবং তরল পরিমাপের জন্য উপযুক্ত।
- চিকিৎসা, বায়োফার্মাসিউটিক্যাল, এবং খাদ্য স্বাস্থ্যবিধি শিল্পের জন্য জীবাণুমুক্ত প্রক্রিয়াকরণ।
- কাগজ এবং রাসায়নিক শিল্পে ব্যবহৃত হয়, পাশাপাশি নিকাশী এবং পানীয়ের স্তরের জন্য।
| আউটপুট সিগন্যাল oএফফ্লাশ ডায়াফ্রাম চাপ সেন্সর | সরবরাহ ভোল্টেজ | আউটপুট প্রকার |
| ৪-২০ এমএ | 12 ~ 30VDC | 2/3/4 তারের |
| 0~10/20mA | 3 তারের |
|
| ০/১ থেকে ৫ ভোল্ট | ||
| 0/1~10V | ||
| 0.৫-৪.৫ ভোল্ট | ৫ ভিডিসি | |
| RS485 যোগাযোগ প্রোটোকল | 3.6~30V / ব্যাটারি | ৪টি তারের |
| অর্ডার টিপসএফফ্লাশ ডায়াফ্রাম চাপ সেন্সর |
- 1. সামঞ্জস্যতা নিশ্চিত করুনঃ পণ্য নির্বাচন করার সময়, দয়া করে যাচাই করুন যে পরীক্ষিত মাধ্যমটি পণ্যটির যোগাযোগের অংশগুলির সাথে সামঞ্জস্যপূর্ণ।
- 2. বিস্ফোরণ-প্রতিরোধী পণ্যঃ দ্রষ্টব্যঃ বিস্ফোরণ-প্রতিরোধী পণ্যগুলির মধ্যে ডিজিটাল ডিসপ্লে হেড অন্তর্ভুক্ত নেই।
- 3. ডিসপ্লেগুলির জন্য পাওয়ার সাপ্লাইঃ এলসিডি বা এলইডি ডিসপ্লে হেড সহ একটি ট্রান্সমিটার অর্ডার করার সময়, ট্রান্সমিটারের পাওয়ার সাপ্লাই 20VDC এর কম হওয়া উচিত নয়।
- 4বিদ্যুৎ সুরক্ষাঃ পণ্যের নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য,সাইটে বজ্রপাত সুরক্ষা ডিভাইস ইনস্টল করার পরামর্শ দেওয়া হয় এবং পণ্য এবং পাওয়ার সাপ্লাই নির্ভরযোগ্যভাবে গ্রাউন্ড করা হয় তা নিশ্চিত করা হয়.
- 5. সিলিং রিং নির্বাচনঃ ফ্লোরিন রাবার ও-রিং এর নামমাত্র অপারেটিং তাপমাত্রা পরিসীমা -20°C থেকে 250°C। যদি পণ্যের অপারেটিং তাপমাত্রা -20°C এর নিচে হয়,একটি EPDM O- টাইপ সিলিং রিং নির্বাচন করা উচিত.
- 6. ক্যাবল অপশনঃ ডিফল্ট ক্যাবল দৈর্ঘ্য 1.5 মিটার, এবং তিনটি ধরণের ক্যাবল উপকরণ রয়েছে। অন্যথায় নির্দিষ্ট না করা হলে, পলিথিলিন ক্যাবল উপকরণ ব্যবহার করা যেতে পারে।যদি অন্য ক্যাবল উপাদান প্রয়োজন হয়, দয়া করে অর্ডার ফর্মে এটি উল্লেখ করুন।
- 7. বিশেষ প্রয়োজনীয়তা: বিশেষ প্রয়োজনীয়তার ক্ষেত্রে, যেমন শক্তিশালী কম্পন, তাত্ক্ষণিক প্রভাব শক্তি, শক্তিশালী ইলেক্ট্রোম্যাগনেটিক বা আরএফ হস্তক্ষেপ, দয়া করে আমাদের জানান এবং এটি অর্ডারে নির্দেশ করুন.
| অর্ডার গাইডফ্লাশ ডায়াফ্রাম চাপ সেন্সর | ||||||||
| BP93420XX | চাপ ট্রান্সমিটার | |||||||
| কোড | কাঠামোর রূপরেখা | |||||||
| আইবি | সাধারণ চাপ ট্রান্সমিটার | নবম | ডিসপ্লে চাপ ট্রান্সমিটার | |||||
| আইই | শক প্রতিরোধী এভিয়েশন চাপ ট্রান্সমিটার | IIC/III | ইন্ডাস্ট্রিয়াল জেনারেল/ ডিসপ্লে চাপ ট্রান্সমিটার | |||||
| যদি | আর্দ্রতা-প্রতিরোধী চাপ ট্রান্সমিটার | IIE/IIIE | সাধারণ/ডিসপ্লে চাপ ট্রান্সমিটার | |||||
| IN | এয়ার কন্ডিশনার ডেডিকেটেড চাপ ট্রান্সমিটার | |||||||
| আইসি | উচ্চ তাপমাত্রার চাপ ট্রান্সমিটার | |||||||
| আইকিউ/আইকিউটি | বড় ডায়াফ্রাম / উচ্চ তাপমাত্রা চাপ ট্রান্সমিটার | |||||||
| পরিমাপ পরিসীমা | - ১০০ কেপিএ... ০ কেপিএ ~ ৩৫ কেপিএ... ৩.৫ এমপিএ | |||||||
| (0-X) কেপিএ বা এমপিএ | এক্সঃ প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে | |||||||
| কোড | পাওয়ার সাপ্লাই | |||||||
| ডি১ | 24VDC | |||||||
| ডি২ | ৫ ভিডিসি | |||||||
| ডি৩ | অন্যান্য | |||||||
| কোড | আউটপুট সংকেত | |||||||
| এস১ | 4~20mADC | এস৫ | 0~20mADC | |||||
| এস২ | ১-৫ ভিডিসি | এস৬ | 0~10VDC | |||||
| এস৩ | 0 ~ 5VDC | এস৭ | 0.5~4.5VDC | |||||
| এস৪ | 0~10mADC | |||||||
| কোড | চাপ সংযোগ | |||||||
| J1 | এম২০×১।5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | ৭/১৬-২০ ইউএনএফ | |||||||
| J5 | অন্যান্য | |||||||
| কোড | বৈদ্যুতিক সংযোগ | |||||||
| বি১ | হিরশম্যান | |||||||
| বি২ | পি জি ৭ প্লাগ | |||||||
| বি৩ | সিলড ক্যাবল আউটপুট | |||||||
| বি৪ | ২০৮৮ শিল্পকৌশল | |||||||
| বি৫ | 2088 ডিসপ্লে সহ ইন্ডাস্ট্রিয়াল কেসিং | |||||||
| বি৬ | অন্যান্য | |||||||
| কোড | চাপের ধরন | |||||||
| জি | পরিমাপ চাপ | |||||||
| এ | পরম চাপ | |||||||
| এস | সিল করা রেফারেন্স চাপ | |||||||
প্রায়শই জিজ্ঞাসিত প্রশ্নফ্লাশ ডায়াফ্রাম চাপ সেন্সরঃ
1প্রশ্ন: আপনার কোম্পানির বৈশিষ্ট্য কি? ফ্লাশ ডায়াফ্রাম চাপ সেন্সরট্রান্সমিটার?
উঃ উচ্চ নির্ভুলতা, স্থায়িত্ব, এবং চমৎকার কর্মক্ষমতা। কাস্টমাইজেশন উপলব্ধ।
2প্রশ্ন: আমি কি বিশেষ স্পেসিফিকেশন কাস্টমাইজ করতে পারি?
উত্তরঃ হ্যাঁ, আমাদের প্রকৌশলীরা নির্দিষ্ট চাহিদা পূরণের জন্য পণ্যগুলিকে কাস্টমাইজ করতে পারেন। আমরা OEM এবং ODM পরিষেবা প্রদান করি।
3প্রশ্ন: আপনার উৎপাদন ক্ষমতা কত?
উঃ আমাদের উত্পাদন সুবিধা প্রতি মাসে 30,000 চাপ সেন্সর ট্রান্সমিটার পর্যন্ত উত্পাদন করতে পারে, তাই আমরা বড় আকারের আদেশের চাহিদা মেটাতে সম্পূর্ণ সক্ষম।এটি সুষ্ঠু উৎপাদন এবং বিতরণ সময়সূচী নিশ্চিত করার জন্য আমাদের বিক্রয় দলের সাথে যোগাযোগ করার পরামর্শ দেওয়া হয়.
4প্রশ্ন: সাধারণত ডেলিভারি সময়কাল কত?
উত্তরঃ স্ট্যান্ডার্ড মডেলের জন্য 5 ~ 8 কার্যদিবস। কাস্টমাইজড পণ্যগুলি পরিবর্তিত হতে পারে।
5প্রশ্ন: পণ্যের দাম কত? কোন ছাড় আছে কি?
উত্তরঃ বাল্ক অর্ডার বা দীর্ঘমেয়াদী অংশীদারদের জন্য ছাড় সহ প্রতিযোগিতামূলক মূল্য নির্ধারণ।
6প্রশ্নঃ আপনার পণ্যগুলির গ্যারান্টি কী? এবং বিক্রয়োত্তর পরিষেবা?
উত্তরঃ আমাদের ওয়ারেন্টি সময় চালানের পর 24 মাস, এবং আমাদের পরে-বিক্রয় 24 ঘন্টার মধ্যে আপনার প্রশ্নের সাথে সাড়া হবে, পিসি নেটওয়ার্ক দ্বারা দূরবর্তী নির্দেশ হয়সর্বদা উপলব্ধ।
