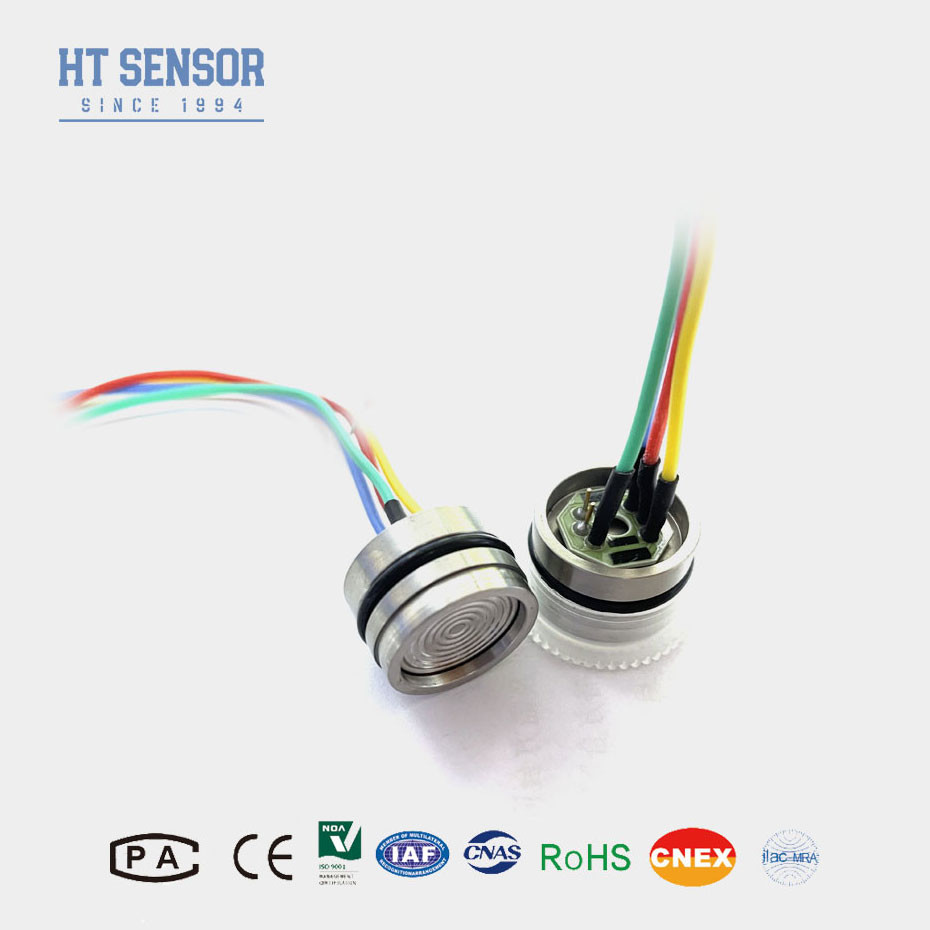

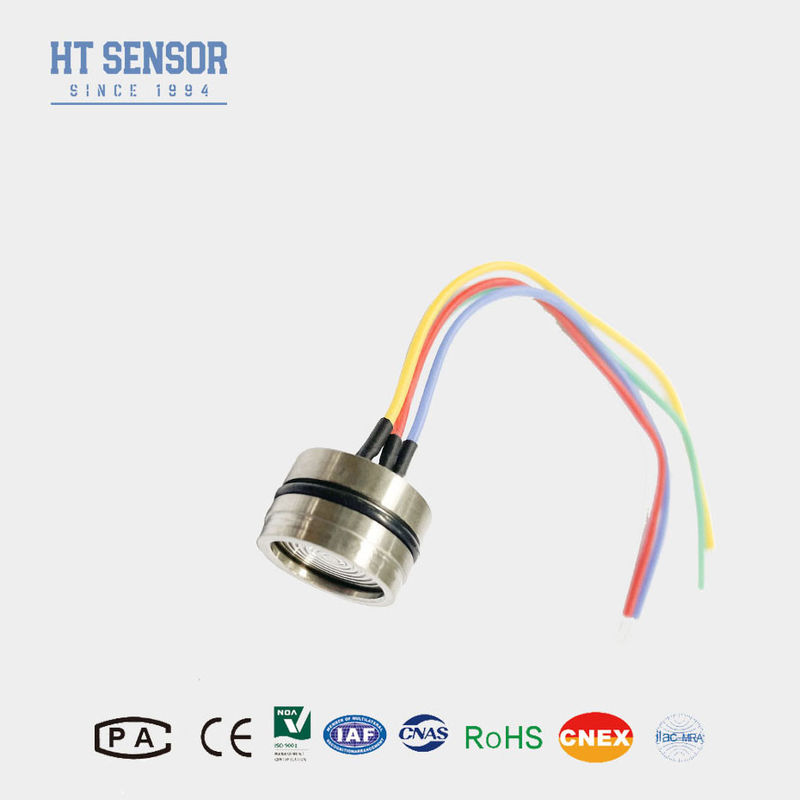

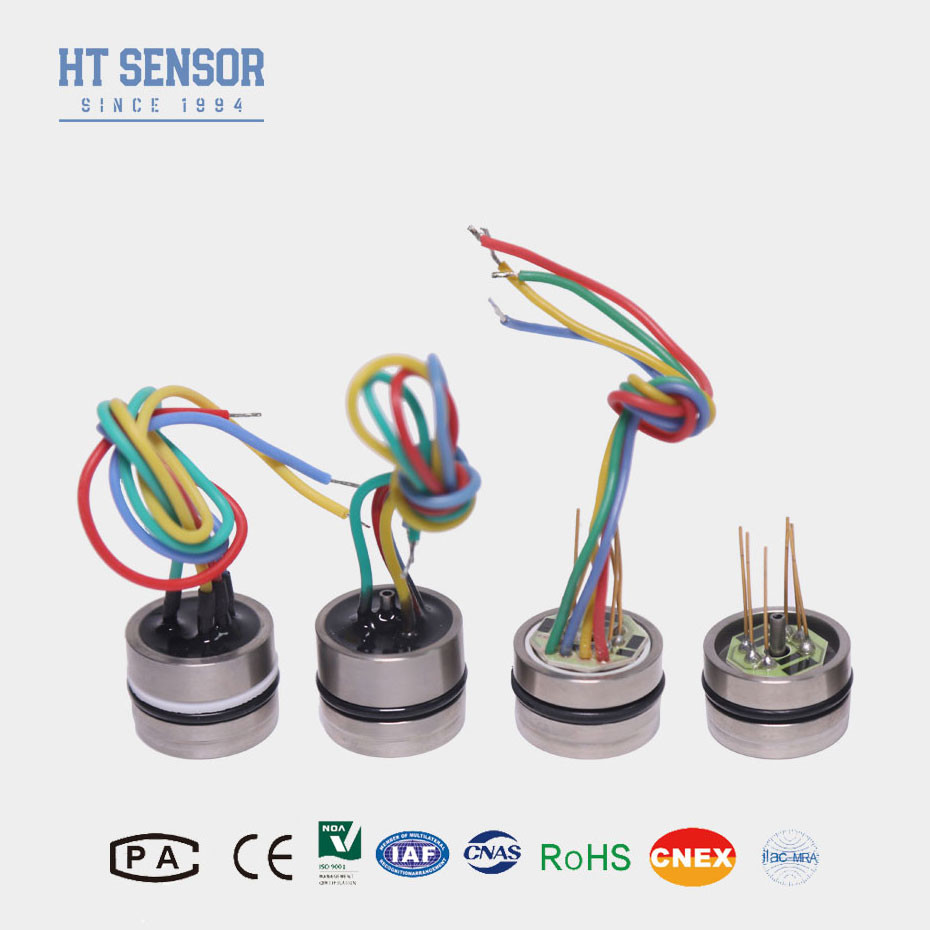

অ্যাপ্লিকেশনসিলিকন চাপ সেন্সর:
1. ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপ করার জন্য উপযুক্ত, 316 লিটার স্টেইনলেস স্টীল সঙ্গে সামঞ্জস্যপূর্ণ
2. চাপ পর্যবেক্ষণ ও নিয়ন্ত্রণের জন্য প্রক্রিয়া নিয়ন্ত্রণ ব্যবস্থায় ব্যবহৃত হয়।
3. প্রায়ই রেফ্রিজারেশন সিস্টেম এবং বায়ু কম্প্রেসার চাপ পরিমাপ ব্যবহৃত।
বৈদ্যুতিক পারফরম্যান্সসিলিকন চাপ সেন্সর:
1পাওয়ার সাপ্লাইঃ ≤10VDC
2. সাধারণ মোড আউটপুট ভোল্টেজঃ ইনপুট এর 50% (সাধারণ)
3.ইনপুট প্রতিবন্ধকতাঃ 4KΩ ~ 20KΩ
4.আউটপুট প্রতিবন্ধকতাঃ2.5KΩ~6KΩ
5. বৈদ্যুতিক সংযোগঃ ১০০ মিমি উচ্চ তাপমাত্রার তার, রিবন তার
| পারফরম্যান্স প্যারামিটারসিলিকন চাপ সেন্সর:. |
| পরিমাপ পরিসীমা |
গজ ((জি) |
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa |
| নিখুঁত ((A) |
100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA |
| সিল করা ((S) |
3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS |
| |
প্রকার |
ম্যাক্স |
ইউনিট |
| অ-রৈখিকতা |
±0.15 |
±0.3 |
%F.S |
| পুনরাবৃত্তিযোগ্য |
0.05 |
0.1 |
%F.S |
| হাইস্টেরেসিস |
0.05 |
0.1 |
%F.S |
| শূন্য অফসেট আউটপুট |
০±১ |
০±২ |
এমভি |
| পূর্ণ স্কেল আউটপুট |
≤20 কেপিএ |
৫০±১ |
৫০±২ |
এমভি |
|
| ≥35kPa |
১০০±১ |
১০০±২ |
এমভি |
|
| শূন্য অফসেট টেম্প। ড্রিফট |
≤20 কেপিএ |
± 1 |
±২।5 |
%F.S |
|
| ≥35kPa |
±0.8 |
± ১।5 |
%F.S |
|
| পূর্ণ স্কেল তাপমাত্রা |
≤20 কেপিএ |
± 1 |
±2 |
%F.S |
|
| ≥35kPa |
±0.8 |
± ১।5 |
%F.S |
|
| টেম্পারেশন। |
≤20 কেপিএ |
০-৫০ |
oC |
|
| ≥35kPa |
০-৭০ |
oC |
|
| অপারেটিং তাপমাত্রা |
- ২০ থেকে ৮০ |
oC |
|
| সঞ্চয় তাপমাত্রা |
-৪০-১২৫ |
oC |
|
| অনুমোদিত ওভারলোড |
পূর্ণ স্কেল বা 120MPa এর 3 গুণের মধ্যে ছোট মান নিন |
|
|
| ফাটল চাপ |
পূর্ণ স্কেল 5X |
|
|
| দীর্ঘমেয়াদী স্থিতিশীলতা |
0.২% |
অর্থবছর/বছর |
|
| ডায়াফ্রাগমের উপাদান |
৩১৬ এল |
|
|
| আইসোলেশন প্রতিরোধের |
≥200MΩ 100VDC |
|
|
| কম্পন |
10gRMS, 20Hz থেকে 2000Hz এর অবস্থার অধীনে কোনও পরিবর্তন নেই |
|
|
| শক |
১০০ গ্রাম, ১১ মিলিমিটার |
|
|
| প্রতিক্রিয়া সময় |
≤1ms |
|
|
| ও-রিং সিল |
নাইট্রিল গাম বা ফ্লোরো গাম |
|
|
| ভরাট মাধ্যম |
সিলিকন তেল |
|
|
| ওজন |
~২৮ গ্রাম |
|
|
| পরামিতিগুলি নিম্নলিখিত অবস্থার অধীনে পরীক্ষা করা হয়ঃ ১০ ভোল্ট @ ২৫ ডিগ্রি সেলসিয়াস |
|
| কাঠামোর রূপরেখাসিলিকন চাপ সেন্সর |
| <৩.৫ এমপিএএস |
 |
≥3.5MPaS
<৪০ এমপিএএস |
 |
| ≥40MPaS |
 |
| বৈদ্যুতিক সংযোগ এবং ক্ষতিপূরণসিলিকন চাপ সেন্সর |
|
|
1. সমাবেশের সময়, প্রয়োজনীয় টাইটনেস অর্জনের জন্য কোর আকার এবং ট্রান্সমিটার হাউজিংয়ের মধ্যে সমন্বয়কে মনোযোগ দেওয়া উচিত।
2. হাউজিং একত্রিত করার সময়, এটি উল্লম্বভাবে সারিবদ্ধ করা নিশ্চিত করুন এবং ক্ষতিপূরণ প্লেট ক্ষতি এড়াতে সমানভাবে চাপ প্রয়োগ করুন।
3যদি পরিমাপ মাধ্যমটি কোর ডায়াফ্রাগম এবং হাউজিং উপাদান (316L) এর সাথে সামঞ্জস্যপূর্ণ না হয়, তাহলে অর্ডার দেওয়ার সময় বিশেষ নির্দেশাবলী প্রদান করা উচিত।
4. আপনার হাত বা ধারালো বস্তু দিয়ে সেন্সর ডায়াফ্রাগম চাপানো এড়িয়ে চলুন যাতে ডায়াফ্রাগমের বিকৃতি বা ছিদ্র এবং কোর ক্ষতি না হয়।
5গেইজ প্রেসার কোর এর নেগেটিভ প্রেসার চেম্বারে পানি, জলীয় বাষ্প বা ক্ষয়কারী মিডিয়া প্রবেশ করতে বাধা দেওয়ার জন্য গেইজ প্রেসার কোর এর চাপ পোর্টকে বায়ুমণ্ডলে খোলা রাখুন।
1চাপ সেন্সর নির্বাচন করার সময় আমার কোন বিষয়গুলো বিবেচনা করা উচিত?
চাপ পরিসীমাঃ সেন্সর সর্বোচ্চ এবং সর্বনিম্ন চাপ পরিমাপ করতে পারে।
যথার্থতাঃ পরিমাপের প্রয়োজনীয়তা।
আউটপুট সিগন্যাল: বৈদ্যুতিক সিগন্যাল আউটপুটের ধরন (যেমন, 4-20mA, 0-5VDC, ডিজিটাল আউটপুট) ।
অপারেটিং পরিবেশঃ তাপমাত্রা, আর্দ্রতা এবং ক্ষয়কারী পদার্থের সংস্পর্শে থাকার মতো শর্ত।
উপাদান সামঞ্জস্যতাঃ সেন্সর উপাদানগুলি পরিমাপের মাধ্যমের সাথে সামঞ্জস্যপূর্ণ তা নিশ্চিত করা।
রেসপন্স টাইম: চাপের পরিবর্তনে সেন্সর কত দ্রুত সাড়া দেয়।
2কিভাবে চাপ সেন্সর ইনস্টল করব?
মাউন্টঃ উপযুক্ত ফিটিং ব্যবহার করে সেন্সরটি নিরাপদে মাউন্ট করুন এবং এটি চাপ উত্সের সাথে সঠিকভাবে সারিবদ্ধ করা নিশ্চিত করুন।
ওয়্যারিংঃ নির্মাতার নির্দেশাবলী অনুযায়ী বৈদ্যুতিক আউটপুটটি নিয়ন্ত্রণ ব্যবস্থা বা পর্যবেক্ষণ সরঞ্জামের সাথে সংযুক্ত করুন।
ক্যালিব্রেশনঃ সঠিক রিডিং নিশ্চিত করার জন্য ক্যালিব্রেশন সম্পাদন করুন। এর মধ্যে শূন্য এবং স্প্যান সামঞ্জস্য স্থাপন অন্তর্ভুক্ত থাকতে পারে।
নিরাপত্তাঃ সেন্সর ক্ষতিগ্রস্ত বা আঘাত প্রতিরোধ করার জন্য সমস্ত নিরাপত্তা নির্দেশিকা অনুসরণ করুন।
3আমি কিভাবে চাপ সেন্সর রক্ষণাবেক্ষণ করব?
নিয়মিত ক্যালিব্রেশনঃ সঠিকতা বজায় রাখতে সেন্সরকে পর্যায়ক্রমে ক্যালিব্রেশন করুন।
পরিদর্শনঃ শারীরিক ক্ষতি বা পরিধানের জন্য নিয়মিত পরিদর্শন করুন।
পরিষ্কার করাঃ দূষণ রোধ করার জন্য সেন্সর এবং এর সংযোগগুলি পরিষ্কার করুন।
সুরক্ষাঃ সেন্সরটি পরিবেশগত কারণ থেকে সুরক্ষিত থাকে যা এর কার্যকারিতা প্রভাবিত করতে পারে।
4চাপ সংবেদকগুলির সাধারণ প্রয়োগগুলি কী কী?
শিল্প স্বয়ংক্রিয়করণঃ উৎপাদন প্রক্রিয়ার চাপ পর্যবেক্ষণ ও নিয়ন্ত্রণ।
অটোমোটিভঃ ইঞ্জিনে তেল, জ্বালানী এবং বায়ুর চাপ পরিমাপ করা।
মেডিকেল ডিভাইস: রক্তচাপ এবং অন্যান্য শারীরবৃত্তীয় চাপ পর্যবেক্ষণ।
এইচভিএসি সিস্টেমঃ সঠিক বায়ু এবং গ্যাসের চাপ নিশ্চিত করা।
এয়ারস্পেসঃ কেবিন চাপ এবং অন্যান্য সমালোচনামূলক পরামিতি পরিমাপ।
পরিবেশগত পর্যবেক্ষণঃ বায়ুমণ্ডলীয় এবং জলের চাপ পরিমাপ করা।
5চাপ সেন্সরগুলিতে ডিজিটাল ক্ষতিপূরণ কী?
ডিজিটাল ক্ষতিপূরণ চাপ পরিমাপে ত্রুটি এবং অ-রৈখিকতা সংশোধন করতে মাইক্রোপ্রসেসর ব্যবহার করে।এই কৌশলটি প্রাক-ক্যালিব্রেটেড সংশোধন ফ্যাক্টর এবং তাপমাত্রা পরিবর্তনের উপর ভিত্তি করে সেন্সরের আউটপুট সামঞ্জস্য করে নির্ভুলতা উন্নত করে.
6আমার চাপ সেন্সর সঠিকভাবে কাজ না করলে কি করব?
সংযোগগুলি পরীক্ষা করুনঃ সমস্ত বৈদ্যুতিক এবং যান্ত্রিক সংযোগগুলি নিরাপদ কিনা তা নিশ্চিত করুন।
রিভিউ ক্যালিব্রেশনঃ সেন্সরটি সঠিকভাবে ক্যালিব্রেশন হয়েছে কিনা তা নিশ্চিত করুন।
ক্ষতির জন্য পরীক্ষা করুনঃ সেন্সর বা এর উপাদানগুলির কোনও শারীরিক ক্ষতির সন্ধান করুন।
ডকুমেন্টেশন পরামর্শঃ ত্রুটি সমাধানের পদক্ষেপের জন্য ব্যবহারকারীর ম্যানুয়ালটি দেখুন।
যোগাযোগ সহায়তাঃ যদি সমস্যাগুলি অব্যাহত থাকে তবে প্রযুক্তিগত সহায়তার জন্য প্রস্তুতকারক বা সরবরাহকারীর সাথে যোগাযোগ করুন।
