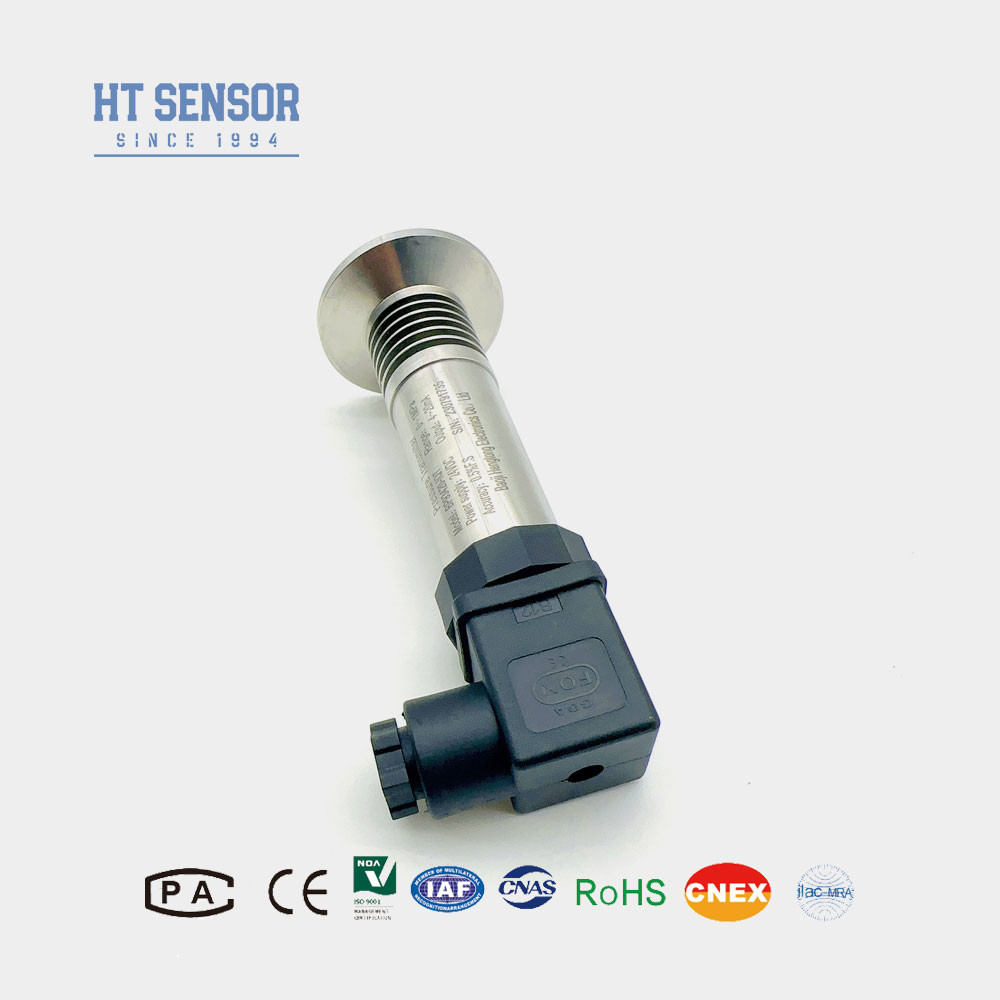

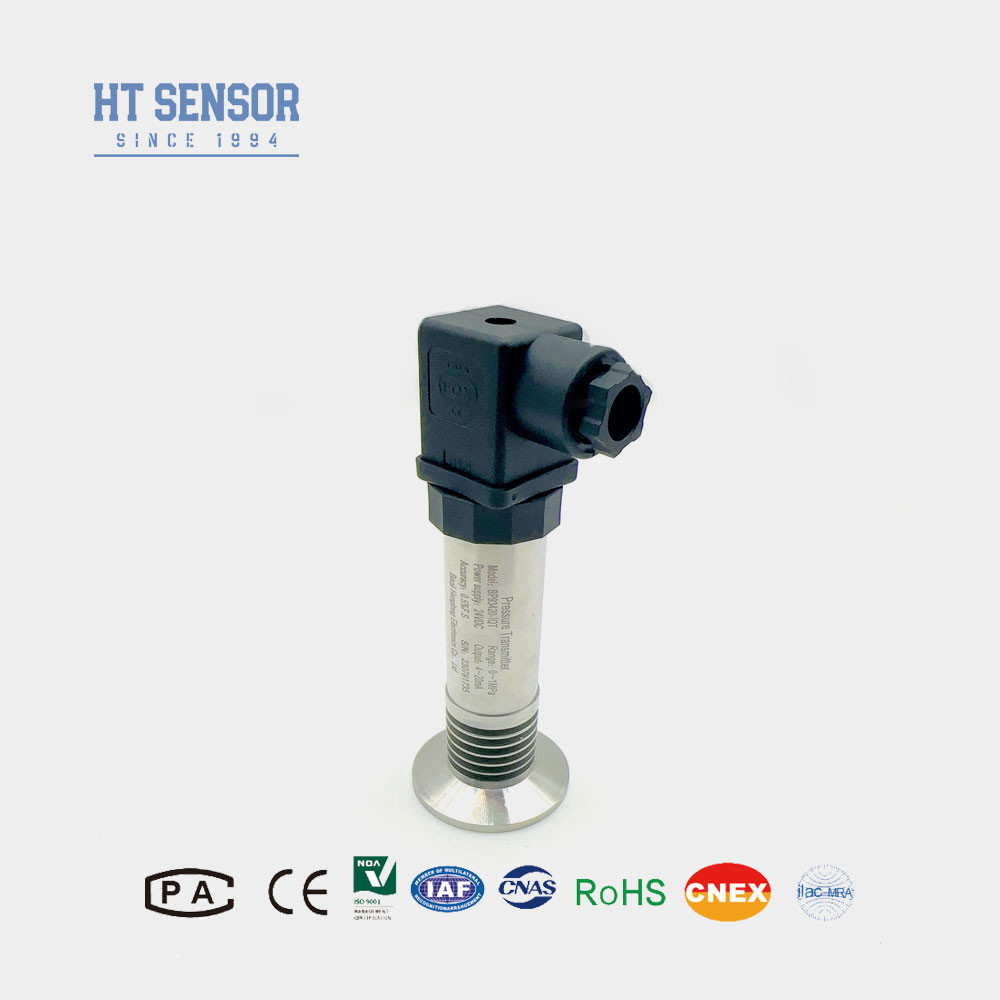

BP93420-IQT চাপ ট্রান্সমিটার
ফ্লাশ ডায়াফ্রাম চাপ সেন্সর প্রবর্তনঃ
BP93420-IQT সমতল ঝিল্লি চাপ সেন্সর আমদানিকৃত উপকরণ থেকে তৈরি একটি ইলাস্টোমার ব্যবহার করে, ডায়াফ্রাম বিচ্ছিন্নতা প্রযুক্তির সাথে। গুরুত্বপূর্ণভাবে, সেন্সর মাথা কোন চাপ sensing গর্ত আছে,পরিমাপের সময় nonviscous medium blockage এর ঝুঁকি দূর করা।এই ইন্টিগ্রেটেড ডিজাইনটি ট্রান্সমিটারকে চাপ পরিমাপ এবং নিয়ন্ত্রণ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে যা রাসায়নিক লেপগুলির মতো ভিস্কোস মিডিয়া জড়িত, পেইন্ট, কাদা, অ্যাসফাল্ট, এবং অপরিশোধিত তেল।
| পারফরম্যান্স প্যারামিটারফ্লাশ ডায়াফ্রাগম চাপ সেন্সর: |
| পরিমাপ পরিসীমা |
- ১০০ কেপিএ... ০ কেপিএ ~ ৩৫ কেপিএ... ৩.৫ এমপিএ |
| চাপের ধরন |
পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড |
নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস |
±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্য |
≤0.1%FS |
| হাইস্টেরেসিস |
≤0.1%FS |
| দীর্ঘমেয়াদী স্থিতিশীলতা |
±0.1% F.S./Year ((সাধারণ) ±0.2% F.S./Year ((সর্বোচ্চ) |
| শূন্য বিন্দু তাপমাত্রা বিচ্যুতি |
±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি |
±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| ফ্রিকোয়েন্সি প্রতিক্রিয়া |
2.4Khz |
| ক্ষতিপূরণ তাপমাত্রা |
০-৭০ ডিগ্রি সেলসিয়াস (কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা |
-২০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা |
-৪০ ডিগ্রি সেলসিয়াস থেকে ১২০ ডিগ্রি সেলসিয়াস |
| কম্পন |
10g,55Hz ~ 2kHz |
| আবাসনের উপাদান |
304৩১৬ লিটার |
| ডায়াফ্রাগমের উপাদান |
৩১৬ এল |
| আইসোলেশন প্রতিরোধের |
100MΩ 100VDC |
| সুরক্ষা রেটিং |
আইপি ৬৫ |
| ওজন |
~০.৩ কেজি |
পণ্যের বৈশিষ্ট্যফ্লাশ ডায়াফ্রাগম চাপ সেন্সর:
1. বিস্তৃত পরিমাপ পরিসীমা, বিভিন্ন চাপ ইন্টারফেস অপশন।
2বিভিন্ন আউটপুট সিগন্যাল অপশন।
3- নিয়ন্ত্রিত শূন্য এবং পূর্ণ স্কেল.
4উচ্চ নির্ভুলতা, একাধিক নির্বীজন প্রক্রিয়া সংযোগ।
অ্যাপ্লিকেশনফ্লাশ ডায়াফ্রাগম চাপ সেন্সর:
1. 316L এর সাথে অ ক্ষয়কারী গ্যাস এবং তরল পরিমাপের জন্য উপযুক্ত।
2. চিকিৎসা, বায়োফার্মাসিউটিক্যাল, এবং খাদ্য স্বাস্থ্যবিধি শিল্পের জন্য জীবাণুমুক্ত প্রক্রিয়াকরণ।
3. কাগজ এবং রাসায়নিক শিল্পে ব্যবহৃত হয়, পাশাপাশি নিকাশী এবং পানীয় ক্যানের চাপ পরিমাপের জন্য হাইড্রোলিক এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ সিস্টেমের জন্য উপযুক্ত।
| আউটপুট সংকেত |
সরবরাহ ভোল্টেজ |
আউটপুট প্রকার |
| ৪-২০ এমএ |
12 ~ 30VDC |
2/3/4 তারের |
| 0~10/20mA |
3 তারের |
| ০/১ থেকে ৫ ভোল্ট |
| 0/1~10V |
| 0.৫-৪.৫ ভোল্ট |
৫ ভিডিসি |
| RS485 যোগাযোগ প্রোটোকল |
3.6~30V / ব্যাটারি |
৪টি তারের |
1. মিডিয়া সামঞ্জস্য
একটি পণ্য নির্বাচন করার সময়, পরিমাপ করা মিডিয়াটি সেন্সরের ভিজা উপাদানগুলির সাথে সামঞ্জস্যপূর্ণ কিনা তা নিশ্চিত করুন।এই সামঞ্জস্যতা ডিভাইসের নির্ভরযোগ্য এবং সঠিক কাজ করার জন্য অত্যন্ত গুরুত্বপূর্ণ.
2. বিস্ফোরণ-প্রতিরোধী পণ্য
অনুগ্রহ করে মনে রাখবেন যে বিস্ফোরণ-প্রতিরোধী পণ্যগুলির মধ্যে একটি ডিজিটাল ডিসপ্লে স্ট্যান্ডার্ড হিসাবে অর্ডার করার সময় অন্তর্ভুক্ত নয়।আপনার অ্যাপ্লিকেশনের জন্য ডিজিটাল ডিসপ্লে প্রয়োজন হলে এটি বিবেচনা করার জন্য এটি একটি গুরুত্বপূর্ণ বিষয়.
3গ্রাউন্ডিং এবং বজ্রপাত সুরক্ষা
পণ্যের নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য, আমরা সাইটে বজ্রপাত সুরক্ষা ডিভাইস ইনস্টল করার পরামর্শ দিই এবং পণ্য এবং পাওয়ার সাপ্লাই উভয়ই সঠিকভাবে গ্রাউন্ডিং নিশ্চিত করে।এই বৈদ্যুতিক ব্যাঘাত বিরুদ্ধে সেন্সর রক্ষা করতে সাহায্য করবে, ধারাবাহিক পারফরম্যান্স বজায় রেখে।
4. ক্যাবল অপশন
পণ্যটি ডিফল্টভাবে সংযুক্ত ক্যাবল সহ আসে না। যদি একটি ক্যাবল প্রয়োজন হয়, তিনটি উপাদান পছন্দ উপলব্ধঃ পলিথিলিন, পিভিসি, এবং armoured। অন্যথায় নির্দিষ্ট না হলে,পলিথিলিন তারের বিকল্পটি ডিফল্টরূপে ব্যবহার করা হবেআপনার যদি অন্য কোনও ক্যাবল উপাদান প্রয়োজন হয়, দয়া করে আপনার অর্ডার ফর্মটিতে এটি উল্লেখ করুন।
5বিশেষ চাহিদা
বিশেষ চাহিদা সহ অ্যাপ্লিকেশনগুলির জন্য, যেমন শক্তিশালী কম্পন, তাত্ক্ষণিক প্রভাব শক্তি, বা তীব্র ইলেক্ট্রোম্যাগনেটিক / রেডিও ফ্রিকোয়েন্সি হস্তক্ষেপ,অনুগ্রহ করে আমাদের জানান এবং আপনার অর্ডারে বিস্তারিত জানানএটি আমাদেরকে আপনার অনন্য অ্যাপ্লিকেশন প্রয়োজনের জন্য পণ্যটির উপযুক্ততা যাচাই করার অনুমতি দেবে।
| অর্ডার গাইড ফ্লাশ ডায়াফ্রাগম চাপ সেন্সর |
| BP93420XX |
চাপ ট্রান্সমিটার |
| |
কোড |
কাঠামোর রূপরেখা |
| আইবি |
সাধারণ চাপ ট্রান্সমিটার |
নবম |
ডিসপ্লে চাপ ট্রান্সমিটার |
| আইই |
শক প্রতিরোধী এভিয়েশন চাপ ট্রান্সমিটার |
IIC/III |
ইন্ডাস্ট্রিয়াল জেনারেল/ ডিসপ্লে চাপ ট্রান্সমিটার |
| যদি |
আর্দ্রতা-প্রতিরোধী চাপ ট্রান্সমিটার |
IIE/IIIE |
সাধারণ/ডিসপ্লে চাপ ট্রান্সমিটার |
| IN |
এয়ার কন্ডিশনার ডেডিকেটেড চাপ ট্রান্সমিটার |
|
|
| আইসি |
উচ্চ তাপমাত্রার চাপ ট্রান্সমিটার |
|
|
| IQ1/IQ2 |
বড় ডায়াফ্রাম / উচ্চ তাপমাত্রা চাপ ট্রান্সমিটার |
|
|
| |
পরিমাপ পরিসীমা |
- ১০০ কেপিএ... ০ কেপিএ~ ৩৫ কেপিএ... ৩.৫ এমপিএ |
| (0-X) কেপিএ বা এমপিএ |
এক্সঃ প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে |
| |
কোড |
পাওয়ার সাপ্লাই |
| ডি১ |
24VDC |
| ডি২ |
৫ ভিডিসি |
| ডি৩ |
অন্যান্য |
| |
কোড |
আউটপুট সংকেত |
| এস১ |
4~20mADC |
এস৫ |
0~20mADC |
| এস২ |
১-৫ ভিডিসি |
এস৬ |
0~10VDC |
| এস৩ |
0 ~ 5VDC |
এস৭ |
0.5~4.5VDC |
| এস৪ |
0~10mADC |
|
|
| |
কোড |
চাপ সংযোগ |
| J1 |
এম২০×১।5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
৭/১৬-২০ ইউএনএফ |
| J5 |
অন্যান্য |
| |
কোড |
বৈদ্যুতিক সংযোগ |
| বি১ |
হিরশম্যান |
| বি২ |
পি জি ৭ প্লাগ |
| বি৩ |
সিলড ক্যাবল আউটপুট |
| বি৪ |
২০৮৮ শিল্পকৌশল |
| বি৫ |
2088 ডিসপ্লে সহ ইন্ডাস্ট্রিয়াল কেসিং |
| বি৬ |
অন্যান্য |
| |
কোড |
চাপের ধরন |
| জি |
পরিমাপ চাপ |
| এ |
পরম চাপ |
| এস |
সিল করা রেফারেন্স চাপ |
