তরল স্তর সনাক্তকরণের জন্য কাস্টমাইজযোগ্য HT19V ডিফিউশন সিলিকন পিজিওরেসিটিভ চাপ সেন্সর
পণ্যের বিবরণ
| মডেল নং।: | HT19V | থ্রেডের ধরন: | না. |
|---|---|---|---|
| তারের ধরন: | ফোর-ওয়্যার | পরিমাপ মাধ্যম: | গ্যাস এবং তরল |
| পরিসীমা: | 0-10kpa~60mpa | আউটপুট: | এমভি |
| চাপের ধরন: | জি/এ/এস | সরবরাহ: | 5-10 ভিডিসি |
| Hs কোড: | 9026209090 | যোগানের ক্ষমতা: | 20000 পিসি/মাস |
| প্রকার: | পাইজোরেসিটিভ প্রেসার সেন্সর | উপাদান: | স্টেইনলেস স্টীল |
| কাস্টমাইজেশন: | ওএম এবং ওডিএম উপলব্ধ | ||
| বিশেষভাবে তুলে ধরা |
ডিফিউশন সিলিকন পিজোরেসিটিভ চাপ সেন্সর,কাস্টমাইজযোগ্য সিলিকন পিজোরেসিটিভ চাপ সেন্সর |
||
পণ্য বিবরণ

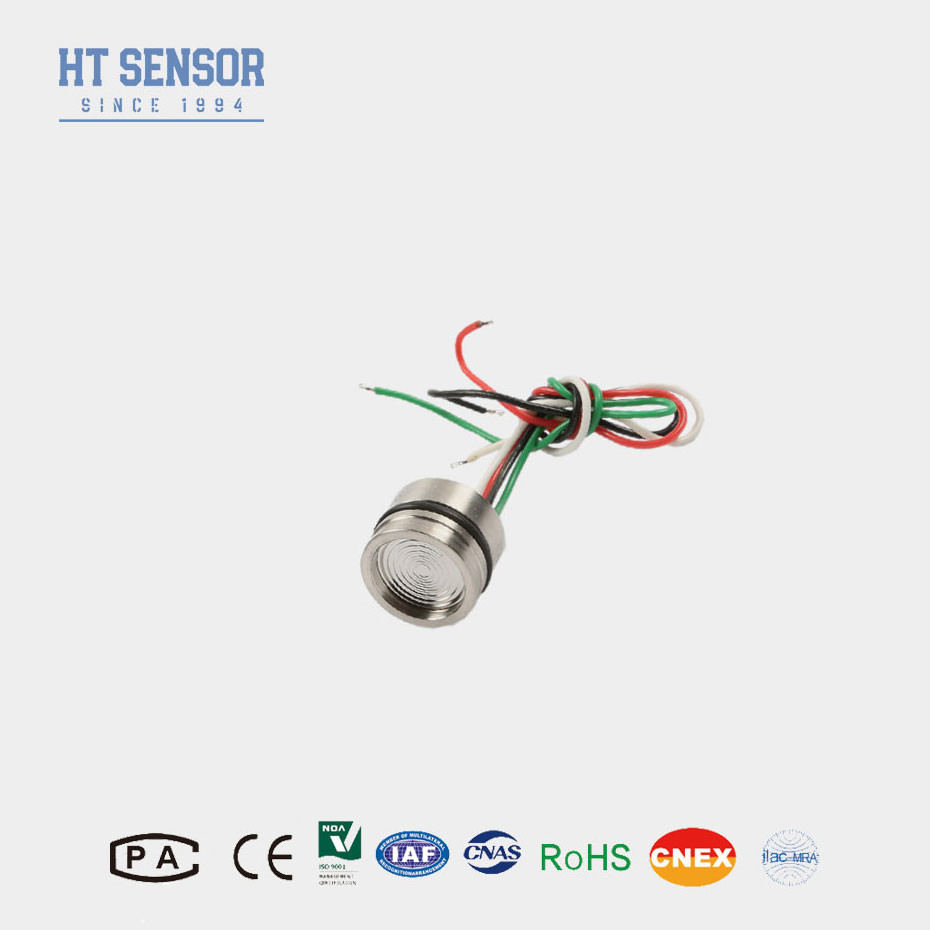

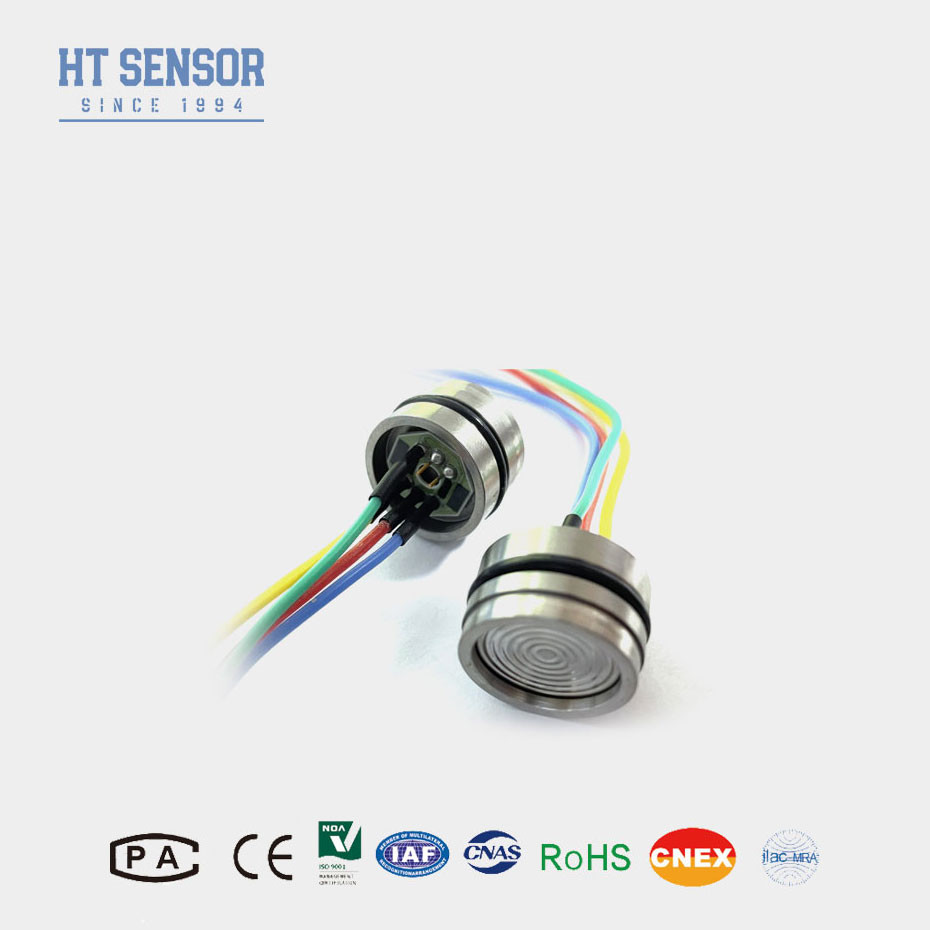

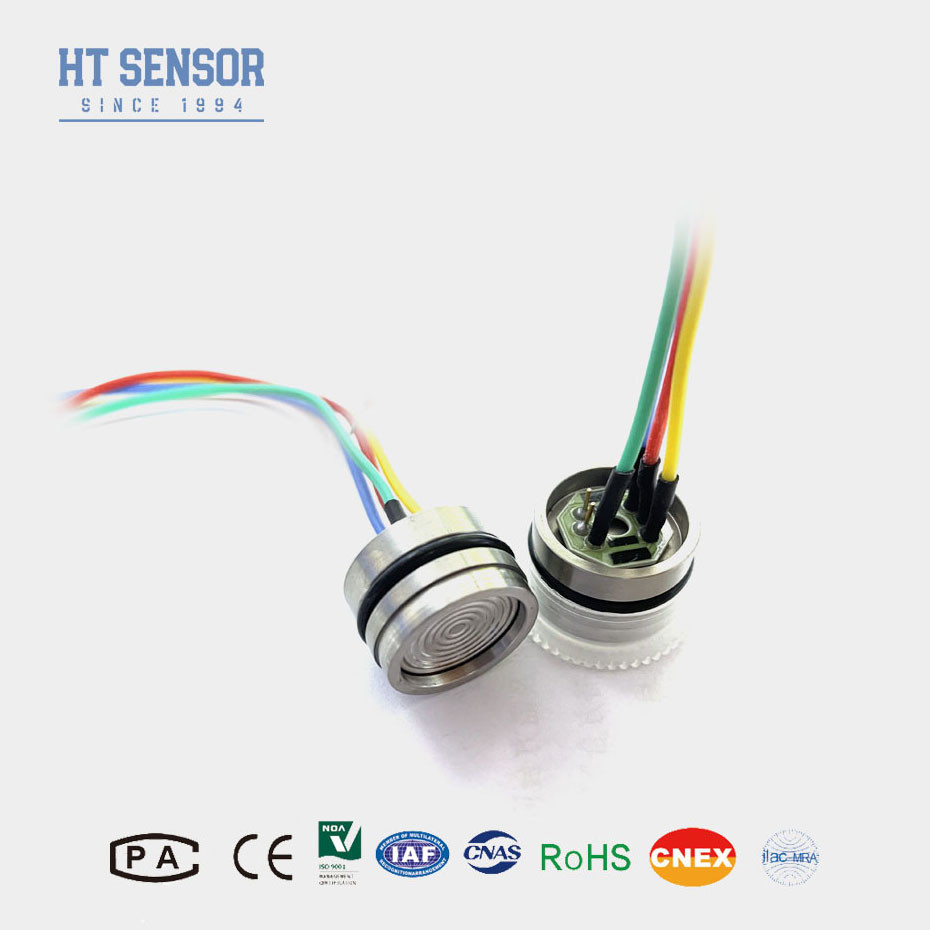

HT19V পিজোরেসিস্টিব সিলিকন চাপ সেন্সর
সিলিকন চাপ সেন্সর প্রবর্তনঃ
HT19V 316L স্টেইনলেস স্টিলের ডায়াফ্রাগম থেকে চাপকে সেন্সিং এলিমেন্টে স্থানান্তর করতে সেন্সিং প্যাকেজটি সিলিকন তেল ব্যবহার করে।তাপমাত্রা ক্ষতিপূরণ এবং অফসেট সংশোধন জন্য লেজার trimmed প্রতিরোধক ধারণ করে যে প্যাকেজ একটি সিরামিক স্তর সংযুক্ত করা হয়একটি অতিরিক্ত লেজার-ট্রিম করা প্রতিরোধক অন্তর্ভুক্ত করা হয় যা একটি বহিরাগত ডিফারেনশিয়াল এম্প্লিফায়ার সামঞ্জস্য করতে এবং ± 1% এর মধ্যে স্প্যান ইন্টারচেঞ্জযোগ্যতা সরবরাহ করতে ব্যবহার করা যেতে পারে।
পণ্যের বৈশিষ্ট্যসিলিকন চাপ সেন্সর:
• ও-রিং সিল দিয়ে মাউন্ট করা যায়
• স্টেইনলেস স্টীল ভিজা পৃষ্ঠ
• প্রসারিত
• এএসআইসি ক্যালিব্রেটেড
• পরম, সীলমোহর গেইজ
• ক্যাবল বিকল্প
• অ্যানালগ আউটপুট
• SENT আউটপুট ঐচ্ছিক (বিস্তারিত জন্য কারখানার সাথে যোগাযোগ করুন)
অ্যাপ্লিকেশনসিলিকন চাপ সেন্সর:
1. ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপ করার জন্য উপযুক্ত, 316 লিটার স্টেইনলেস স্টীল সঙ্গে সামঞ্জস্যপূর্ণ
2. চাপ পর্যবেক্ষণ ও নিয়ন্ত্রণের জন্য প্রক্রিয়া নিয়ন্ত্রণ ব্যবস্থায় ব্যবহৃত হয়।
3. প্রায়ই রেফ্রিজারেশন সিস্টেম এবং বায়ু কম্প্রেসার চাপ পরিমাপ ব্যবহৃত।
বৈদ্যুতিক পারফরম্যান্সসিলিকন চাপ সেন্সর:
1পাওয়ার সাপ্লাইঃ ≤10VDC
2. সাধারণ মোড আউটপুট ভোল্টেজঃ ইনপুট এর 50% (সাধারণ)
3.ইনপুট প্রতিবন্ধকতাঃ 4KΩ ~ 20KΩ
4.আউটপুট প্রতিবন্ধকতাঃ2.5KΩ~6KΩ
5. বৈদ্যুতিক সংযোগঃ ১০০ মিমি উচ্চ তাপমাত্রার তার, রিবন তার
| পারফরম্যান্স প্যারামিটারসিলিকন চাপ সেন্সর:. | ||||||
| পরিমাপ পরিসীমা | গজ ((জি) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| নিখুঁত ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| সিল করা ((S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| প্রকার | ম্যাক্স | ইউনিট | ||||
| অ-রৈখিকতা | ±0.15 | ±0.3 | %F.S | |||
| পুনরাবৃত্তিযোগ্য | 0.05 | 0.1 | %F.S | |||
| হাইস্টেরেসিস | 0.05 | 0.1 | %F.S | |||
| শূন্য অফসেট আউটপুট | ০±১ | ০±২ | এমভি | |||
| পূর্ণ স্কেল আউটপুট | ≤20 কেপিএ | ৫০±১ | ৫০±২ | এমভি | ||
| ≥35kPa | ১০০±১ | ১০০±২ | এমভি | |||
| শূন্য অফসেট টেম্প। ড্রিফট | ≤20 কেপিএ | ± 1 | ±২।5 | %F.S | ||
| ≥35kPa | ±0.8 | ± ১।5 | %F.S | |||
| পূর্ণ স্কেল তাপমাত্রা | ≤20 কেপিএ | ± 1 | ±2 | %F.S | ||
| ≥35kPa | ±0.8 | ± ১।5 | %F.S | |||
| টেম্পারেশন। | ≤20 কেপিএ | ০-৫০ | oC | |||
| ≥35kPa | ০-৭০ | oC | ||||
| অপারেটিং তাপমাত্রা | - ২০ থেকে ৮০ | oC | ||||
| সঞ্চয় তাপমাত্রা | -৪০-১২৫ | oC | ||||
| অনুমোদিত ওভারলোড | পূর্ণ স্কেল বা 120MPa এর 3 গুণের মধ্যে ছোট মান নিন | |||||
| ফাটল চাপ | পূর্ণ স্কেল 5X | |||||
| দীর্ঘমেয়াদী স্থিতিশীলতা | 0.২% | অর্থবছর/বছর | ||||
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল | |||||
| আইসোলেশন প্রতিরোধের | ≥200MΩ 100VDC | |||||
| কম্পন | 10gRMS, 20Hz থেকে 2000Hz এর অবস্থার অধীনে কোনও পরিবর্তন নেই | |||||
| শক | ১০০ গ্রাম, ১১ মিলিমিটার | |||||
| প্রতিক্রিয়া সময় | ≤1ms | |||||
| ও-রিং সিল | নাইট্রিল গাম বা ফ্লোরো গাম | |||||
| ভরাট মাধ্যম | সিলিকন তেল | |||||
| ওজন | ~২৮ গ্রাম | |||||
| পরামিতিগুলি নিম্নলিখিত অবস্থার অধীনে পরীক্ষা করা হয়ঃ ১০ ভোল্ট @ ২৫ ডিগ্রি সেলসিয়াস | ||||||
| কাঠামোর রূপরেখাসিলিকন চাপ সেন্সর | |
| <৩.৫ এমপিএএস |  |
| ≥3.5MPaS <৪০ এমপিএএস |
|
| ≥40MPaS | |
| বৈদ্যুতিক সংযোগ এবং ক্ষতিপূরণসিলিকন চাপ সেন্সর |
|
|
| নির্বাচনের উদাহরণ |
| অর্ডার করার পরামর্শ |
| প্রশ্নোত্তর |
1চাপ সেন্সর কি?
চাপ সেন্সর এমন একটি ডিভাইস যা গ্যাস বা তরলগুলির চাপ পরিমাপ করে।এটি শারীরিক চাপকে একটি বৈদ্যুতিক সংকেতে রূপান্তর করে যা নিয়ন্ত্রণ ব্যবস্থা বা পর্যবেক্ষণ সরঞ্জাম দ্বারা পড়া এবং প্রক্রিয়া করা যায়.
2চাপ সেন্সর কিভাবে কাজ করে?
চাপ সেন্সর বিভিন্ন প্রযুক্তি যেমন পাইজোরেসিটিভ, ক্যাপাসিটিভ বা পাইজো ইলেকট্রিক উপাদান ব্যবহার করে চাপের পরিবর্তন সনাক্ত করতে কাজ করে। যখন চাপ প্রয়োগ করা হয়,এটি সেন্সিং এলিমেন্টের শারীরিক বৈশিষ্ট্য পরিবর্তন করে, যা তারপর চাপের অনুপাতে একটি বৈদ্যুতিক সংকেতে রূপান্তরিত হয়।
3চাপ সেন্সর কি ধরনের?
পাইজোরেসিস্টিব প্রেসার সেন্সরঃ চাপ পরিমাপের জন্য সিলিকন মত উপাদানের পাইজোরেসিস্টিব প্রভাব ব্যবহার করুন।
ক্যাপাসিটিভ চাপ সেন্সরঃ চাপের অধীনে একটি ডায়াফ্রাগামের বিকৃতির কারণে ক্যাপাসিট্যান্সের পরিবর্তনগুলি পরিমাপ করে।
পাইজো ইলেকট্রিক চাপ সেন্সরঃ যান্ত্রিক চাপের প্রতিক্রিয়ায় বৈদ্যুতিক চার্জ তৈরি করে এমন উপকরণ ব্যবহার করুন।
অপটিক্যাল চাপ সেন্সরঃ চাপ পরিবর্তন পরিমাপ করার জন্য হালকা মডুলেশন ব্যবহার করুন।
রেজোনেন্ট চাপ সেন্সরঃ একটি সেন্সর উপাদান এর রেজোনেন্ট ফ্রিকোয়েন্সি পরিবর্তন সনাক্ত করে চাপ পরিমাপ।
