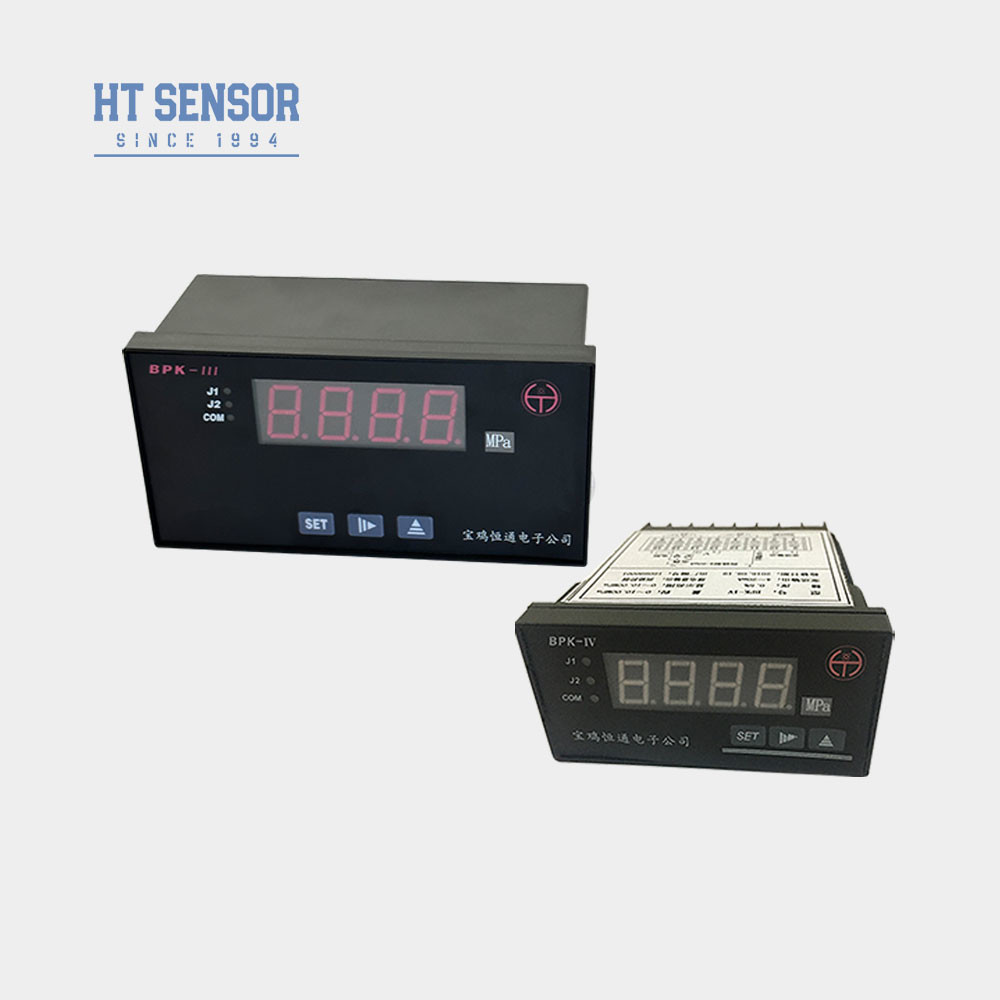

BPK-III চাপ পরিমাপকারী/সুইচ
উপস্থাপনা:
বিপিকে-III সিরিজের নিয়ামকগুলি প্রদর্শন, নিয়ন্ত্রণ এবং সংক্রমণ ফাংশন দিয়ে সজ্জিত এবং বিভিন্ন স্বয়ংক্রিয় নিয়ন্ত্রণ অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়েছে। তাদের মূল বৈশিষ্ট্যগুলির মধ্যে রয়েছেঃ
1. আরটিডিএস, থার্মোকপল বা স্ট্যান্ডার্ড সিগন্যালের মতো বিস্তৃত ইনপুট সিগন্যালগুলির জন্য সমর্থন (টেবিলটি দেখুন) । ডিসপ্লে ব্যাপ্তিটি অ-রৈখিক সংকেতগুলির জন্য ক্যালিব্রেট করা যেতে পারে বা রৈখিক সংকেতগুলির জন্য সেট করা যেতে পারে।
2. 12-বিট রেজোলিউশনের সাথে বিচ্ছিন্ন ট্রান্সমিশন আউটপুট যা কাস্টমাইজযোগ্য পরিসরের সেটিংসের অনুমতি দেয়।
3. দুইটি রিলে আউটপুট যা উচ্চ/নিম্ন, উচ্চ/উচ্চ-উচ্চ, বা নিম্ন/নিম্ন-নিম্ন অ্যালার্ম অ্যাকশন টাইপ সমর্থন করে।
স্পেসিফিকেশন
1. সরবরাহ ভোল্টেজঃ 220VAC(±10%);
2. পরিবেষ্টন তাপমাত্রাঃ0 ~ 50oC; আপেক্ষিক আর্দ্রতাঃ ≤ 85%অ ক্ষয়কারী গ্যাস;
3. ইনপুট সিগন্যাল, প্রদর্শন পরিধি এবং প্রাসঙ্গিক পরামিতিঃ (দেখুন টেবিল1)
টেবিল ১
| ইনপুট সিগন্যাল কোড |
ইনপুট সংকেত |
প্রদর্শনের পরিধি |
রেজোলিউশন |
সঠিকতা |
ইনপুট প্রতিবন্ধকতা |
| 00 |
টি টি সি |
০-৪০০ ডিগ্রি সেলসিয়াস |
১ ডিগ্রি সেলসিয়াস |
0.২% |
১০০ হাজার |
| 01 |
R টিসি |
০-১৬০০ ডিগ্রি সেলসিয়াস |
১ ডিগ্রি সেলসিয়াস |
0.২% |
১০০ হাজার |
| 02 |
J টিসি |
০-১২০০ ডিগ্রি সেলসিয়াস |
১ ডিগ্রি সেলসিয়াস |
0.২% |
১০০ হাজার |
| 03 |
WRe3-WRe25 টিসি |
০-২৩০০ ডিগ্রি সেলসিয়াস |
১ ডিগ্রি সেলসিয়াস |
0.২% |
১০০ হাজার |
| 04 |
বি টিসি |
৩৫০-১৮০০ ডিগ্রি সেলসিয়াস |
১ ডিগ্রি সেলসিয়াস |
0.২% |
১০০ হাজার |
| 05 |
এস টি সি |
০-১৬০০ ডিগ্রি সেলসিয়াস |
১ ডিগ্রি সেলসিয়াস |
0.২% |
১০০ হাজার |
| 06 |
কে টি সি |
০-১৩০০ ডিগ্রি সেলসিয়াস |
১ ডিগ্রি সেলসিয়াস |
0.২% |
১০০ হাজার |
| 07 |
ই টি সি |
০-৯০০ ডিগ্রি সেলসিয়াস |
১ ডিগ্রি সেলসিয়াস |
0.২% |
১০০ হাজার |
| 08 |
Pt100 RTD |
-২০০-৬০০.০ ডিগ্রি সেলসিয়াস |
0.১ ডিগ্রি সেলসিয়াস |
0.২% |
(0.2mA) |
| 09 |
Cu50 RTD |
-৫০.০-১৫০.০ ডিগ্রি সেলসিয়াস |
0.১ ডিগ্রি সেলসিয়াস |
0.২% |
(0.2mA) |
| 10 |
0~375Ω দূরবর্তী চাপ |
-১৯৯৯ থেকে ৯৯৯৯ পর্যন্ত কম ও উচ্চ পরিসরের সীমা নির্ধারণ করা যেতে পারে |
প্রদর্শনের পরিসীমা -১৯৯৯ থেকে ৯৯৯৯ পর্যন্ত অবিচ্ছিন্ন ১৬ বিট এ/ডি নমুনা ব্যবহার করে |
0.২% |
(0.2mA) |
| 11 |
০-৭৫ এমভি বর্তমান বিভাজক |
0.১% |
১০০ হাজার |
| 12 |
০-৩০ এমভি |
0.১% |
১০০ হাজার |
| 13 |
০-৫ ভি স্ট্যান্ডার্ড সিগন্যাল |
0.১% |
১০০ হাজার |
| 14 |
১-৫ ভি স্ট্যান্ডার্ড সিগন্যাল |
0.১% |
১০০ হাজার |
| 15 |
0 ~ 10V স্ট্যান্ডার্ড সিগন্যাল |
0.১% |
১০০ হাজার |
| 16 |
0 ~ 10 mA স্ট্যান্ডার্ড সিগন্যাল |
0.১% |
20Ω |
| 17 |
০-২০ এমএ স্ট্যান্ডার্ড সিগন্যাল |
0.১% |
20Ω |
| 18 |
৪-২০ এমএ স্ট্যান্ডার্ড সিগন্যাল |
0.১% |
20Ω |
4.অ্যানালগ বর্তমান আউটপুট এবং সংশ্লিষ্ট পরামিতিঃ (তালিকা ২ দেখুন)
টেবিল ২
| আউটপুট সিগন্যাল প্রেরণ |
বর্তমান আউটপুট |
প্রেরণের ক্ষেত্র |
বিচ্ছিন্ন ভোল্টেজ |
ম্যাক্স.
সংকল্প |
সঠিকতা |
লোড ক্ষমতা |
ওপেন সার্কিট ভোল্টেজ |
| 00 |
৪-২০ এমএ |
স্ট্যান্ডার্ড বর্তমান সিগন্যালে পরিসীমা মধ্যে তথ্য প্রেরণ |
১৫০০ ভোল্ট |
১২ বিট |
0.৩% |
≤500Ω |
১৫ ভোল্ট |
| 01 |
0 ~ 20mA |
এই পণ্যটি 4 ~ 20ma, বা 0 থেকে 20ma আউটপুট বর্তমান সংকেত তৈরি করা হয়। যদি ব্যবহারকারীর ভোল্টেজ আউটপুট সংকেত সংক্রমণ আউটপুট প্রয়োজন হয়,এটা 1 ~ 5V বা 0 ~ 5V জন্য প্রস্তুতকারকের বা স্ব সংযুক্ত 250 বা 500 ওহম প্রতিরোধের থেকে কাস্টমাইজ করা যাবে, 0 ~ 10V ভোল্টেজ এবং প্রতিরোধের (দ্রষ্টব্যঃ প্রতিরোধের নির্ভুলতা সরাসরি সংক্রমণ আউটপুট ভোল্টেজের নির্ভুলতা প্রভাবিত করে) ।
5. আরelay আউটপুট যোগাযোগ ক্ষমতা: ((দেখুন টেবিল ৩)
টেবিল ৩
| |
২৫০ ভোল্ট/১২০ ভোল্ট |
১২০ ভোল্ট/৪৮ ভোল্ট |
< ৪৮ ভোল্ট |
রিলে লাইফ |
| এসি |
ডিসি |
এসি |
ডিসি |
এসি |
ডিসি |
>100000 বার |
| সর্বাধিক বর্তমান (প্রতিরোধী লোড) |
৩ এ |
২ এ |
৪ এ |
৩ এ |
৫এ |
৪ এ |
| ম্যাক্স.করেন্ট (ইন্ডাক্টিভ লোড) |
0.৩এ |
0.২এ |
0.4A |
0.৩এ |
0.5A |
0.4A |
6. ইএক্সটার্নাল DC24V/30mA পাওয়ারএটি ট্রান্সমিটারকে শক্তি সরবরাহ করতে পারে।
7. সঙ্গেস্বয়ংক্রিয় তাপমাত্রা ক্ষতিপূরণ ফাংশনজন্যথার্মোকপল সেন্সর.
8. সঙ্গেসংযোগ বিচ্ছিন্নতা সুরক্ষা ফাংশন।

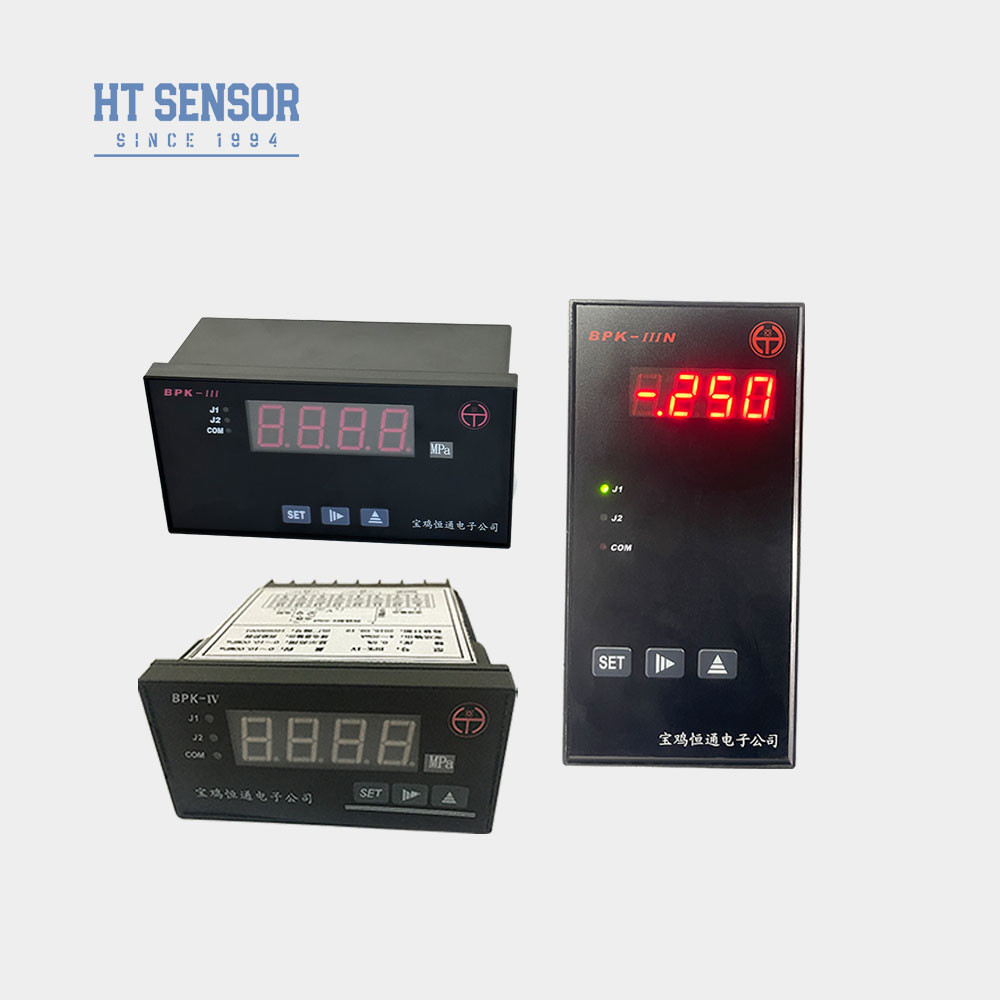

| মডেল |
রূপরেখা মাত্রা |
প্যানেল আউটপুট মাত্রা ((মিমি) |
নোট |
| BPK-IIIS |
১৬০×৮০×৮০ (অনুভূমিক) |
152+০।8×৭৬+০।7 |
|
| বিপিকে-৪ |
৯৬×৪৮×১১২ (অনুভূমিক) |
92+০।7×৪৪+০।5 |
|
| BPK-IIIN |
৮০×১৬০×৮০ (উল্লম্ব) |
76+০।7×১৫২+০।8 |
|
| BPK-IIIN2 |
৪৮×৯৬×১১২ (উল্লম্ব) |
44+০।5×৯২+০।7 |
|
| BPK-IIIF1 |
৯৬×৯৬×১১২ (চতুর্ভুজ) |
92+০।7×৯২+০।7 |
|
| BPK-IIIF2 |
৪৮×৪৮×১০৮ (চতুর্ভুজ) |
44+০।5×৪৪+০।5 |
J2 রিলে ছাড়া J2 এলার্ম ল্যাম্প সহ |
| BPK-IIIF3 |
৭২x৭২x১১২ |
67+০।7×৬৭+০।7 |
|
1প্রশ্ন: আপনার চাপ সেন্সর ট্রান্সমিটারগুলির বৈশিষ্ট্য কি?
উঃ উচ্চ নির্ভুলতা, স্থায়িত্ব, এবং চমৎকার কর্মক্ষমতা। কাস্টমাইজেশন উপলব্ধ।
2প্রশ্ন: আমি কি বিশেষ স্পেসিফিকেশন কাস্টমাইজ করতে পারি?
উত্তরঃ হ্যাঁ, আমাদের প্রকৌশলীরা নির্দিষ্ট চাহিদা পূরণের জন্য পণ্যগুলিকে কাস্টমাইজ করতে পারে। আমরা OEM এবং ODM পরিষেবা সরবরাহ করি।
3প্রশ্ন: আপনার উৎপাদন ক্ষমতা কত?
উত্তর: আমাদের উৎপাদন কেন্দ্র প্রতি মাসে ৩০,০০০ চাপ সংবেদক ট্রান্সমিটার উৎপাদন করতে পারে, তাই আমরা বড় আকারের অর্ডারের চাহিদা মেটাতে সম্পূর্ণ সক্ষম।এটি সুষ্ঠু উৎপাদন এবং বিতরণ সময়সূচী নিশ্চিত করার জন্য আমাদের বিক্রয় দলের সাথে যোগাযোগ করার পরামর্শ দেওয়া হয়.
4প্রশ্ন: সাধারণত ডেলিভারি সময়কাল কত?
উত্তরঃ স্ট্যান্ডার্ড মডেলের জন্য 5 ~ 8 কার্যদিবস। কাস্টমাইজড পণ্যগুলি পরিবর্তিত হতে পারে।
5প্রশ্ন: পণ্যের দাম কত? কোন ছাড় আছে কি?
উত্তরঃ বাল্ক অর্ডার বা দীর্ঘমেয়াদী অংশীদারদের জন্য ছাড় সহ প্রতিযোগিতামূলক মূল্য নির্ধারণ।
6প্রশ্নঃ আপনার পণ্যগুলির গ্যারান্টি কী? এবং বিক্রয়োত্তর পরিষেবা?
উত্তরঃ আমাদের ওয়ারেন্টি সময় চালানের পরে 24 মাস, এবং আমাদের বিক্রয়োত্তর 24 ঘন্টার মধ্যে আপনার প্রশ্নের সাথে প্রতিক্রিয়া জানাবে, পিসি নেটওয়ার্কের মাধ্যমে দূরবর্তী নির্দেশ সবসময় উপলব্ধ।
